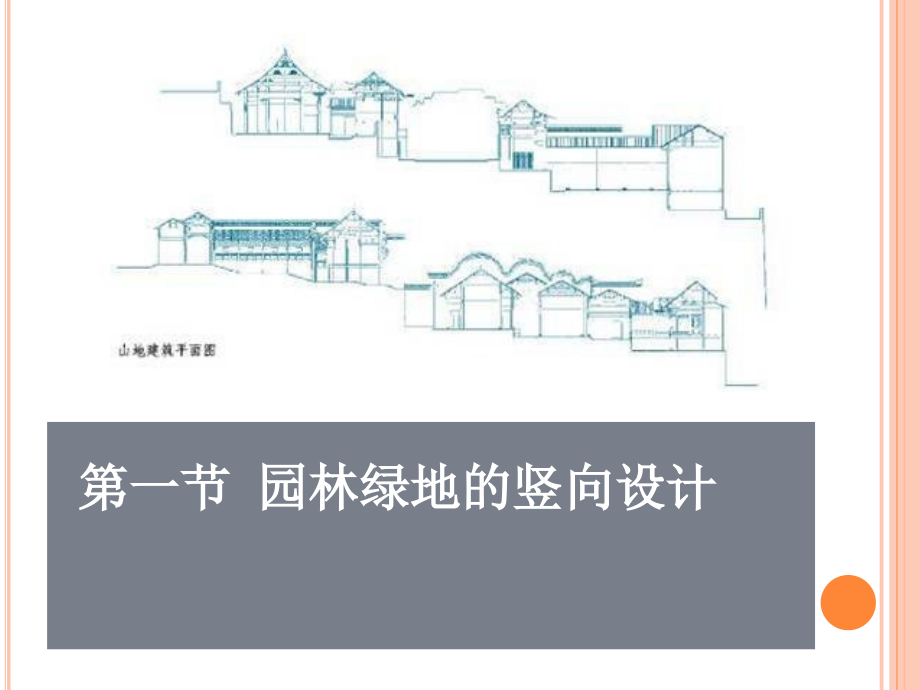

第一节-园林绿地的竖向设计.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,Lal,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第一节 园林绿地的竖向设计,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第一节 园林绿地的竖向设计,Lal,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第一节 园林绿地的竖向设计,Lal,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,lal,第一节 园林绿地的竖向设计,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第一节 园林绿地的竖向设计,Lal,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,lal,第一节 园林绿地的竖向设计,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,lal,第一节 园林绿地的竖向设计,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第一节 园林绿地的竖向设计,lal,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,*,第一节 园林绿地的竖向设计,导言：,场地是公园及各类绿地的载体。筑园必先动土造地、挖湖筑山、平整场地、挖沟埋管、开槽筑路。,本章包括：,园林竖向设计、土方计算、土方施工。,一、相关概念,（一）、地貌,是指地面呈现出的,高低起伏的状态,（如山地、草原、丘陵、平地、洼地）,。,（二）、地物,是指,地表面上分布的固定的物体,。（如各种建筑物、构筑物、路桥、江河湖泊、农田、树木等）,第一节 园林绿地的竖向设计,一、相关概念,（三）地形,是指地貌与地物的总称。,即地表面上分布的固定物体与地表面本身共同呈现的高低起伏的状况,。,（本章,“,地形,”,之含义侧重于地貌。）,第一节 园林绿地的竖向设计,一、相关概念,（四）地形图,按照一定的测绘方法，用,比例投影和专用符号,，把地面上的地貌、地物测绘在纸平面上的图形。用以,表达地势蜿蜒和描绘地形起伏状况的图纸,。,第一节 园林绿地的竖向设计,自然天成的地形,自然天成的地形,虽由人作，宛自天开,虽由人作，宛自天开,返回,二、园林地形的作用（重要性）,（一）构成园林,骨架,和作为园林,主景,（二）,组织和分隔,园林空间,（三）,控制,游览,视线,（四）影响导游,路线和速度,（五）改善局部小气候,第一节 园林绿地的竖向设计,地形的骨架作用,园林建筑、植物、水体等景观都是以地形为依托,以地形作为依托造景,以地形作为依托造景,二）利用地形分隔空间,依山而建的园林建筑,返回,地形是景观的决定因素,台地跌水,地形的背景作用,返回,三、地形设计的定义、任务（重点）,（一）地形设计（竖向设计）的定义、原则与本质,1,、竖向设计：指在一块场地上进行,垂直于水平面方向的布置和处理,。,（是在分析建筑地段地形条件的基础上，在充分利用原地形的情况下，进行适当的改造，满足设计意图，使地上设施和地下设施之间、山水之间，园内与园外之间在高程上有合理的关系）,第一节 园林绿地的竖向设计,（一）地形设计（竖向设计）的定义、原则与本质,第一节 园林绿地的竖向设计,2,、竖向设计的原则,（,1,）功能优先，造景并重,（,2,）利用为主，改造为辅,（,3,）因地制宜，顺应自然,（,4,）填挖结合，土方平衡,北京北海公园琼岛山（挖湖堆山）,（,1,）寻找最合适的场地；,（,2,）让场地启发规划方式；,（,3,）提取所有的场地潜在价值。,3,、场地规划本质,（一）地形设计（竖向设计）的定义、原则与本质,第一节 园林绿地的竖向设计,竖向设计内容,（二）竖向设计的任务（了解）,1,、总体规划,进行场地地面的竖向布置,2,、确定地坪,确定建、构筑物的高程,3,、组织排,水 保证全园排水通畅，土壤不受冲刷,4,、平衡土方,拟定场地的土方工程,5,、计算结构,设计有关构筑物,第一节 园林绿地的竖向设计,四、地形设计的内容、条件,（一）竖向设计的内容,1,、地形设计（地貌）,2,、园路、广场和其它铺装设计,3,、建筑和其它园林小品,4,、植物种植在高程上的要求,5,、排水设计,6,、管道综合,第一节 园林绿地的竖向设计,（二）竖向设计的条件（了解）,竖向设计需取得必要的基础要求和设计依据，并根据竖设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。,1,、,地形图,1,：,500,或,1,：,1000,2,、,建设场地的地质条件资料,3,、,场地总平面布局,4,、,场地道路布置,5,、,场地排水与防洪方案,6,、,地下管线的情况,7,、,填土土源与弃土地点,第一节 园林绿地的竖向设计,竖向设计内容,五、地形设计的表达方式,（一）等高线法,（二）断面法,（三）模型法,第一节 园林绿地的竖向设计,在绘有原地形等高线的底图上用设计等高线进行地形改造或创作。,优点：在,同一张图纸上,便可表达原有地形、设计地形状况及公园的平面布置、各部分的高程关系，既方便了在设计过程中进行方案比较及修改，也便于进一步的土方计算工作。,（一）等高线法,（一）等高线法,1,、等高线概念：,一组,垂直间距相等,、,平行于水平面,的假想面，,与自然地貌相交切,所得到的交线在水平面上的投影。,梯田的形成与等高线设计表达有很大的共同点,山头,洼地,山脊,山谷,分水线（山脊线）,集水线（山谷线）,鞍部,两山头间低洼部,S,S,（,1,）,在同一条等高线上所有的点，其高程都相等。,2,、等高线的性质：,等高线的水平间距的大小，表示地形的缓与陡,绝壁和悬崖,等高线一般不相交和重叠，只在悬崖处出现这种情况,等高线不能直穿横过河谷、堤岸、道路等,原地形的等高线,应,用短线（虚线）,表示。,改造后的,等高线,在平面图上用,实线,表示。,所有等高线总是,各自闭和,，决无尽头。,等高线决,不会交叉,。,当,设计等高线,低于,原地形等高线时,，则需要在原地形上进行开挖，我们称之为,“,挖方,”,；反之，当设,计等高线,高于,原地形等高线时,，则需要在原地形上增加一部分土壤，我们称之为,“,填方,”,。,设计等高线,-,细实线,原地形等高线,-,细虚线,3,、用设计等高线进行竖向设计,坡度：,i=h/L,i,坡度（,%,）,h,高差,m,L,水平间距,m,坡度系数：,m=L/h,限值及适值可查相应规范,（,1,）坡度及其限值,一般坡度,1%,即,1,：,100,看不出倾斜；,2%,（,1,：,50,）以上才可能被直接察觉；,1,：,4,1,：,12,（,8%-25%,）（,5,14,）,是直觉感到舒适的坡度；,（,2,）设计等高线的具体运用,陡坡变缓坡或缓坡改陡坡,平垫沟谷,步骤：,在地形图上,大致框出,拟平垫的范围，再以平直的同值等高线连接原地形等高线即可。,当需要将沟谷,按指定的坡度平整成场地时，,则所设计的设计等高线应,互相平行。,削平山脊,平整场地：,（二）断面法,用多个,断面表示原有地形和设计地形的方法,。此法适用,带状地形,(,如渠沟堤坝等）,，便于计算土方量。,应用断面法设计园林用地,首先,要有较精确的地形图,。,断面的取法可以沿所选定的轴线设计地段的横断面,断面间距视所要求精度而定,见图1-1-12,（三）色彩法,用规律变化的色彩表示不同海拔高度，一般为兰色表示低地，橘红表示高地。也有用色彩表示不同坡度的区域，得到一张坡级图。,(,四）模型法,表现直观形象,具体。,但制作费工费时,投资较多。大模型不便搬动。,地形设计的模型表达法,地形设计的模型表达法,第一节 园林绿地的竖向设计,各类用地的设计要点,六、各类园林用地的设计原则和要求,（一）平地,（二）坡地,（三,),山地,（四）丘陵,（五）水体,场地设计地面形式是,将自然地形改造成为满足使用功能的人工地形，,依据不同的坡度，自然地形可分为以下几类：,第一节 园林绿地的竖向设计,（一）平地（坡度在,3%,以下）,园林中的平地是,具有一定坡度的相对平整的地面,。,1,、平地造景的特点：,优点：,（,1,）平地上规划的,限制性最小,；,（,2,）道路不受地形的限制；,缺点：,（,1,）平地无焦点；,（,2,）场地缺少私密感；,（,3,）缺少第三维；,（,4,）平地易流于单调；,（,5,）缺乏人的尺度等。,（一）平地（坡度在,3%,以下）,平地造景特点,平地造景特点,2,、平地造景设计项目,平地规划项目主要有：,（,1,）建筑用地、集散广场、露天剧场、体育运动场、停车场、花坛群、草坪等。,（,2,）在平地上进行挖湖堆山，平地是山地和水体的过渡。,（,3,）作为统一协调园林景观的要素。,（,4,）营造,植物景观,第一节 园林绿地的竖向设计,（一）平地（坡度在,3%,以下）,平地营造集散广场,第一节 园林绿地的竖向设计,平地营造集散广场,平地作为统一协调园林景观的要素,平地适于营造植物景观,为满足造景需要，可在平地上进行挖湖堆山,3,、平地造景的注意事项,（,1,）要注意平地排水问题。,(2),为避免水土流失及提高景观效果，,单一坡度的地面,不宜连续过长，,应有小的起伏或设计成多面坡,。,（一）平地（坡度在,3%,以下）,（二）坡地,（一般与山地、丘陵或水体并存）,坡地的,高程变化和明显的方向性,（朝向）使其在造园用地中具有广泛的用途和设计的灵活性。,第一节 园林绿地的竖向设计,1,、地形坡度,（,1,）缓坡地形（,3,10,）,（,2,）中坡地形（,10,25,）,（,3,）陡坡地形（,25,）,（二）坡地,（二）坡地,2,、坡地造景的特点：,（,1,）等高线是主要的规划因素；,（,2,）车与人沿等高线,行进,时最省力；,（,3,）坡地具有动态的景观特性（眺台、挑台）；,（,4,）斜坡具有创造很好水景（瀑布、溪涧等）的特性；,（,5,）如需平地，可用挡土墙做到梯田状改造。,坡地造景特点,坡地地形如需平地可用挡土墙做到梯田状改造,坡地具有动态的景观特性,斜坡能创造出优美水景,坡地处理方式,硬处理,坡地处理方式,软处理,（,1),缓坡地形,（,3,10,）：,疏林草地,，,观叶、观花风景林；,面积不大的园林水体（长轴沿等高线）。,第一节 园林绿地的竖向设计,（二）坡地,3,、坡地造景设计,缓坡植物造景,(2),中坡地形,（,10,25,）：,园路做成梯道；,要考虑护坡措施；,小型建筑一般要顺着高线布置；,可作溪流水景；,植物设计以,风景林,为主。,（二）坡地,3,、坡地造景设计,中坡地形园路做成梯道,要考虑护坡措施,中坡植物造景,(3),陡坡地形,（,25,50,）：,做成较陡的梯步道路；,利用岩石,隙地,栽种耐旱的灌木为主；,适宜点缀占地少的亭、廊、轩等风景性建筑。,存在滑坡甚至塌方的可能性。,（二）坡地,3,、坡地造景设计,第一节 园林绿地的竖向设计,做成较陡的梯步道路,陡坡植物造景,返回,3,、坡地造景设计,（,4,）急坡地形,（,50,100,）：,多位于土石结合的山地，多用于,种植林坡,。,道路一般需盘旋而上，梯道需与等高线成斜角布置，建筑需做特殊处理。,第一节 园林绿地的竖向设计,（二）坡地,急坡道路一般需盘旋而上,（,5,）悬崖、陡坎（,100,）：,种植需采取特殊措施。,道路及梯道布置均困难，工程措施投资大。,（二）坡地,3,、坡地造景设计,第一节 园林绿地的竖向设计,（三）、山地（,园林的山地主要指土山,）,山地是地貌设计的核心，它直接影响到空间的组织、景物的安排，天际线的变化和土方工程量等。,山体开发的选择方案,土山：以土堆成，较矮、占地面积较大的假山。坡度最好在土壤安息角（,30,）之内,.,1,、园林的山地主要指土山,上海长风公园铁臂山,铁臂山高约,30m,；,上海植物园的松柏山高约,9m,。,扬州瘦西湖的黄石假山,一项,好的竖向设计,应该是,以能充分体现设计意图,为前提，而其,土方工程量最少（或较少）,的设计。,七、竖向设计和土方工程量,影响土方工程量的因素：,（一）整个园基的设计是否,“,因地制宜,”,。,公园地形设计应顺自然,充分利用原地形,宜山则山，宜水则水。,“,高阜可培，低方宜挖,”,。,建筑与地形结合,影响土方工程量的因素：,（二）园林建筑和地形的结合情况。,园林中的建筑如能紧密结合地形,建筑体型或组合能随形就势,就可以少动土。,土方工程量,a,b,d,c,建筑与地形结合佳例,亩鉴室,建筑与地形结合佳例（画中游）,建筑与地形结合佳例（画中游）,建筑与地形结合佳例（画中游）,建筑与地形结合佳例（画中游,-,借秋楼）,背面,-,一层的敞轩,（三）园路选线对土方的影响,道路选择除了满足其导游和交通目的外，还要考虑如何减少土方工程量。,影响土方工程量的因素：,1,、在山坡上修筑路基,，,大致有三种情况：,a.,全挖式；,b.,半挖式；,c.,全填式,。,2,、沟谷低洼地段或桥头引道等处路基须修成路堤；,山口或陡峭地形，路基往往做成堑式。,园路除主路和部分次路，要求较平坦外，其余园路均可任其随地势蜿蜒起伏。,（三）园路选线对土方的影响,结合地形，利用地形、地物，避免大填大挖,。,多搞小地形，少搞或不搞大规模的挖湖堆山。,杭州植物园分类区小地形处理，就是这方面的佳例。,影响土方工程量的因素：,（四）小地形处理,影响土方工程量的因素：,（五）缩短土方调配运距，减少小搬运,前者是设计时可以解决的问题，后者则属于施工管理问题。,（六）管道布线和埋深,合理的管道布线和埋深，重力流管要避免逆坡埋管。,地形设计佳例,-,杭州植物园山水园,第一节 园林绿地的竖向设计,谢 谢 各 位！,
