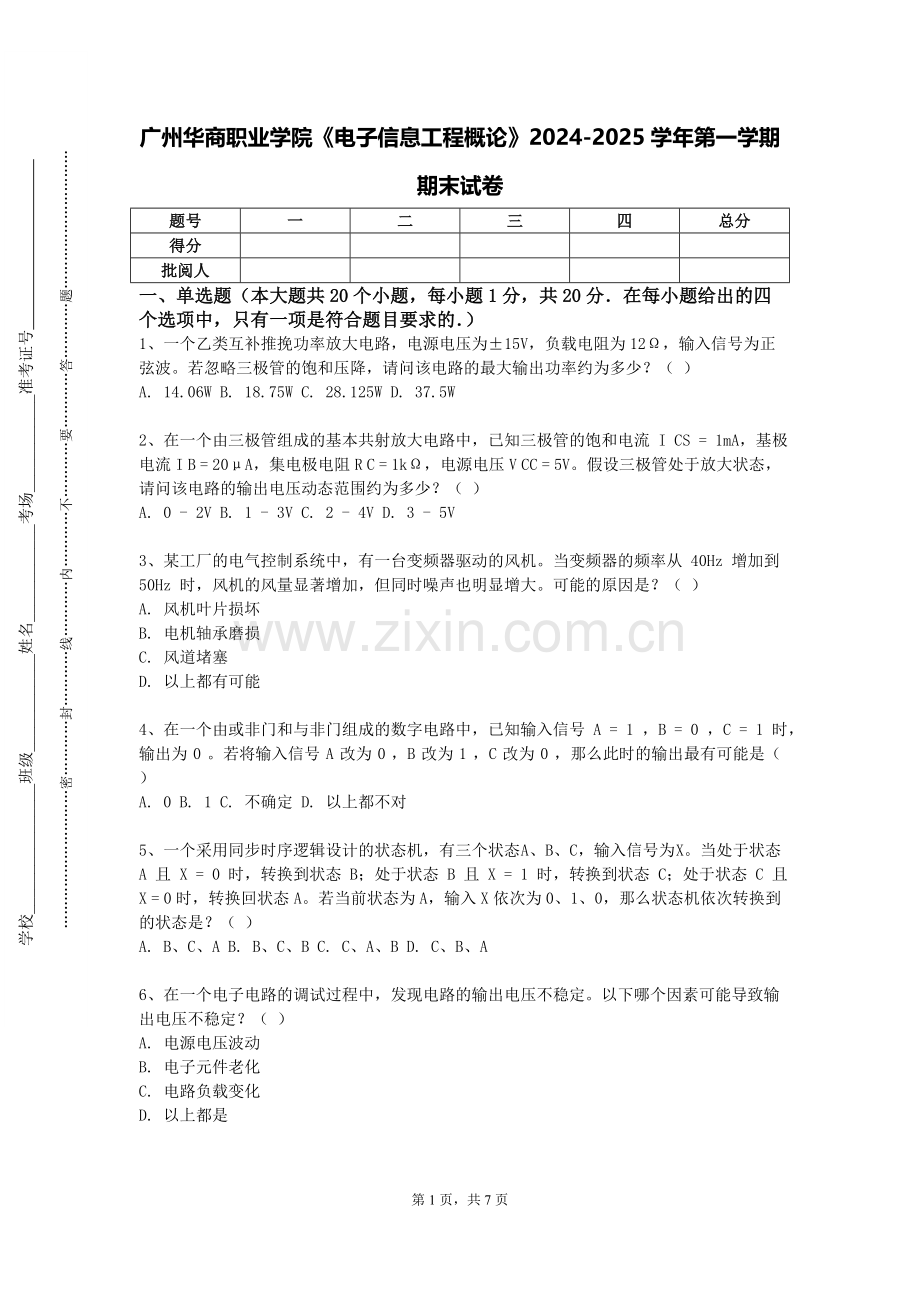

广州华商职业学院《电子信息工程概论》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个乙类互补推挽功率放大电路，电源电压为±15V，负载电阻为12Ω，输入信号为正弦波。若忽略三极管的饱和压降，请问该电路的最大输出功率约为多少？（ ）
A. 14.06W B. 18.75W C. 28.125W D. 37.5W

2、在一个由三极管组成的基本共射放大电路中，已知三极管的饱和电流 I CS = 1mA，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 5V。假设三极管处于放大状态，请问该电路的输出电压动态范围约为多少？（ ）
A. 0 - 2V B. 1 - 3V C. 2 - 4V D. 3 - 5V

3、某工厂的电气控制系统中，有一台变频器驱动的风机。当变频器的频率从 40Hz 增加到 50Hz 时，风机的风量显著增加，但同时噪声也明显增大。可能的原因是？（ ）
A. 风机叶片损坏
B. 电机轴承磨损
C. 风道堵塞
D. 以上都有可能

4、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

5、一个采用同步时序逻辑设计的状态机，有三个状态 A、B、C，输入信号为 X。当处于状态 A 且 X = 0 时，转换到状态 B；处于状态 B 且 X = 1 时，转换到状态 C；处于状态 C 且 X = 0 时，转换回状态 A。若当前状态为 A，输入 X 依次为 0、1、0，那么状态机依次转换到的状态是？（ ）
A. B、C、A B. B、C、B C. C、A、B D. C、B、A

6、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）
A. 电源电压波动
B. 电子元件老化
C. 电路负载变化
D. 以上都是

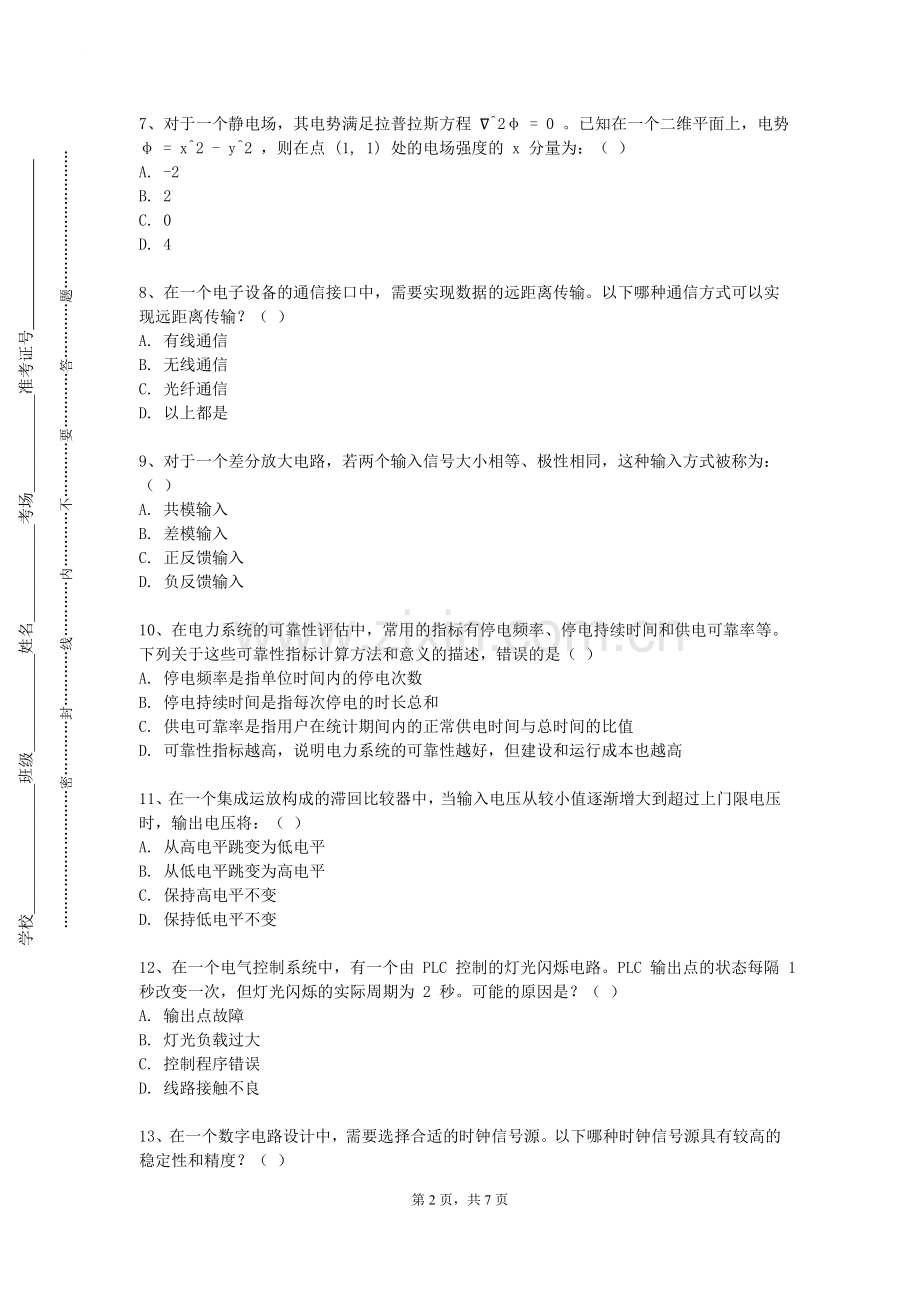

7、对于一个静电场，其电势满足拉普拉斯方程 ∇^2φ = 0 。已知在一个二维平面上，电势 φ = x^2 - y^2 ，则在点 (1, 1) 处的电场强度的 x 分量为：（ ）
A. -2
B. 2
C. 0
D. 4

8、在一个电子设备的通信接口中，需要实现数据的远距离传输。以下哪种通信方式可以实现远距离传输？（ ）
A. 有线通信
B. 无线通信
C. 光纤通信
D. 以上都是

9、对于一个差分放大电路，若两个输入信号大小相等、极性相同，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

10、在电力系统的可靠性评估中，常用的指标有停电频率、停电持续时间和供电可靠率等。下列关于这些可靠性指标计算方法和意义的描述，错误的是（ ）
A. 停电频率是指单位时间内的停电次数
B. 停电持续时间是指每次停电的时长总和
C. 供电可靠率是指用户在统计期间内的正常供电时间与总时间的比值
D. 可靠性指标越高，说明电力系统的可靠性越好，但建设和运行成本也越高

11、在一个集成运放构成的滞回比较器中，当输入电压从较小值逐渐增大到超过上门限电压时，输出电压将：（ ）
A. 从高电平跳变为低电平
B. 从低电平跳变为高电平
C. 保持高电平不变
D. 保持低电平不变

12、在一个电气控制系统中，有一个由 PLC 控制的灯光闪烁电路。PLC 输出点的状态每隔 1 秒改变一次，但灯光闪烁的实际周期为 2 秒。可能的原因是？（ ）
A. 输出点故障
B. 灯光负载过大
C. 控制程序错误
D. 线路接触不良

13、在一个数字电路设计中，需要选择合适的时钟信号源。以下哪种时钟信号源具有较高的稳定性和精度？（ ）
A. 晶体振荡器
B. 555 定时器
C. 数字信号发生器
D. 随机信号源

14、在一个多级放大电路中，若后级的输入电阻很小，那么前级的输出电阻对整个电路的性能影响：（ ）
A. 很大
B. 很小
C. 没有影响
D. 无法确定

15、在一个电气控制系统中，需要实现对电机的启动和停止控制。以下哪种设备不属于电机启动和停止控制设备？（ ）
A. 接触器
B. 继电器
C. 变频器
D. 变压器

16、一个LC并联谐振回路，已知电感L = 20μH，电容C = 0.02μF，若品质因数Q = 150，那么该回路的谐振频率和通频带约为多少？（ ）
A. 356kHz，2.37kHz
B. 356kHz，4.74kHz
C. 712kHz，2.37kHz
D. 712kHz，4.74kHz

17、某数字电路的功能是判断输入的 5 位二进制数是否为回文数（即正着读和倒着读都一样）。当输入为 10101 时，电路输出为 1 ，表示是回文数。现在输入变为 11011 ，电路的输出应该是（ ）
A. 1 B. 0 C. 无法确定 D. 以上选项均错误

18、在一个基于 CMOS 工艺的数字电路中，其输入输出电平与 TTL 电平兼容。若 CMOS 电路的输出高电平为 4.5V，低电平为 0.5V，那么它连接到 TTL 电路时是否能正常工作？（ ）
A. 能正常工作
B. 不能正常工作
C. 有时能工作有时不能
D. 取决于具体电路

19、在电力系统的经济运行分析中，网损是一个重要的指标。降低网损可以提高电力系统的经济性。下列关于降低网损措施的描述，错误的是（ ）
A. 合理选择变压器的容量和台数
B. 增加输电线路的电阻
C. 优化电网的运行方式
D. 提高电力系统的功率因数

20、某电气控制系统用于控制一个印刷机的运行，印刷机的速度由调速电机控制。在印刷过程中，速度出现波动，且波动频率较高。可能的原因是？（ ）
A. 调速电机故障
B. 电源电压不稳定
C. 控制系统的反馈环节故障
D. 以上都有可能

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电力系统的谐波治理中，以下哪些方法可以使用？（ ）
A. 安装滤波器
B. 优化电力电子设备的设计
C. 采用谐波补偿装置
D. 提高系统的短路容量

2、电力系统中的电力电子变换电路包括（ ）
A. AC-DC 变换
B. DC-AC 变换
C. AC-AC 变换
D. DC-DC 变换

3、在电子电路的功率因数校正（PFC）技术中，以下哪些方法是常用的？（ ）
A. 有源 PFC
B. 无源 PFC
C. 混合 PFC
D. 数字 PFC

4、在电子电路的可靠性增长试验中，以下哪些步骤是常见的？（ ）
A. 故障分析
B. 改进设计
C. 再试验
D. 数据评估

5、在 PLC 通信网络中，常见的通信方式有哪些？
A. 串口通信
B. 以太网通信
C. 现场总线通信
D. 无线通信

6、在电力系统的电能计量中，常用的计量方式有（ ）
A. 高供高计
B. 高供低计
C. 低供低计
D. 低供高计

7、以下属于数字电路中的异步通信特点的有（ ）
A. 不需要统一的时钟
B. 传输效率较高
C. 实现相对简单
D. 可能存在数据丢失

8、对于数字电路中的数字滤波器，以下描述正确的是（ ）
A. 可以对数字信号进行滤波处理
B. 分为有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器
C. 可以用硬件或软件实现
D. 常用于信号处理领域

9、以下关于数字电路中的锁存器，哪些描述是正确的？（ ）
A. 可以在特定条件下存储数据 B. 分为电平锁存器和边沿锁存器 C. 常用于数据的暂存 D. 比寄存器简单

10、在模拟乘法器的性能优化中，以下哪些方面可以改进？（ ）
A. 提高输入动态范围 B. 降低非线性失真 C. 增加工作频率范围 D. 减小温度漂移

11、以下关于数字电路中的硬件描述语言（HDL），哪些说法是正确的？（ ）
A. 用于描述数字电路的逻辑功能 B. 常见的有 VHDL 和 Verilog C. 可以进行逻辑综合和仿真 D. 提高了设计效率

12、在电力变压器的保护中，通常配置的保护有（ ）
A. 瓦斯保护
B. 纵差动保护
C. 过电流保护
D. 零序电流保护

13、对于电动力学中的超导现象，以下描述恰当的有（ ）
A. 电阻为零 B. 内部磁场为零 C. 存在临界温度和临界磁场 D. 电流密度无限大

14、对于数字系统中的存储层次结构，以下哪些层次是常见的？（ ）
A. 寄存器 B. 高速缓存 C. 主存 D. 外存

15、以下关于电力系统中的分布式电源的说法，正确的有（ ）
A. 包括太阳能发电、风力发电等
B. 可以提高供电可靠性
C. 对电网的稳定性有一定影响
D. 通常接入配电网

三、简答题（本大题共6个小题，共30分)
1、（本题5分）分析分压式偏置共射放大电路的静态工作点的稳定原理。

2、（本题5分）已知某时序逻辑电路的状态方程和输出方程，画出其逻辑电路图。

3、（本题5分）用硬件描述语言设计一个异步清零的计数器。

4、（本题5分）解释电气控制系统中自锁和互锁的概念，并举例说明其应用。

5、（本题5分）解释电气控制中如何实现电气系统的自适应控制。

6、（本题5分）分析数据选择器和数据分配器的工作原理，并说明它们在电路中的用途。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某数据中心的能耗巨大，其制冷系统和服务器的电力消耗占比较高。请分析数据中心能耗的主要构成和影响因素，如服务器负载、制冷效率等，并研究节能措施，如采用高效制冷技术、优化服务器布局等，以降低数据中心的运营成本和环境影响。

2、（本题10分）某高层建筑的电气设备应急电源系统需要进行检查和维护，以确保在紧急情况下的供电。请分析应急电源系统的重要性，并提出检查和维护的方法。

第7页，共7页
