SIP数据配置.ppt

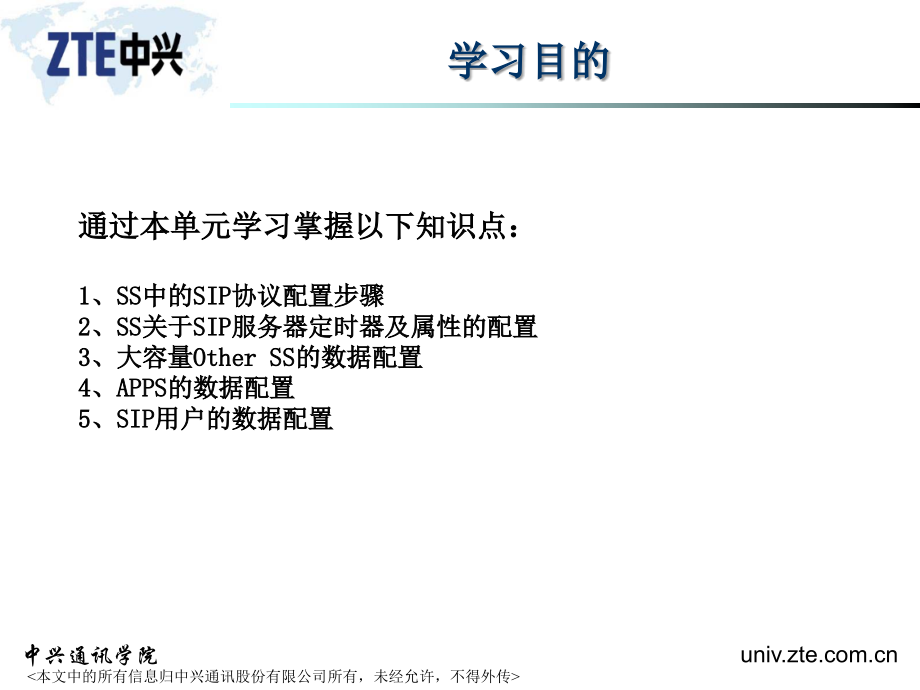

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,中兴通讯学院,SS SIP配置,中兴通讯学院,NGN课程开发室,软交换数据配置自学教材,学习目的,通过本单元学习掌握以下知识点：,1、SS中的SIP协议配置步骤,2、SS关于SIP服务器定时器及属性的配置,3、大容量Other SS的数据配置,4、APPS的数据配置,5、SIP用户的数据配置,SS的SIP协议配置简介,SS作为SIP网络中的代理服务器与登记服务器。需要为其配置SIP服务器的一些相关定时器及服务器的公共属性。,同时，在软交换网络中通过SIP或SIP-I协议与SS进行通信的有Other SS设备、APPS设备以及SIP Phone等设备或软件。我们也要为这些设备进行相应的簇与节点配置。,SIP服务器配置,数据库图形界面数据配置协议数据配置SIP配置SIP服务器配置。,存在2个SIP应用索引，后续配置SIP节点中通过调用服务器索引值来决定使用哪一个服务器模版充当代理和登记服务器。,SIP服务器配置参数说明,SIP中一个事务相当于发起一个请求之后收到一个非1XX的应答。这一交互过程称为SIP的一个事务。,最大事务数：工程建议值为10000。,服务器公共信息标签,SIP服务器配置参数说明,代理服务器标签,接受客户请求时间：默认为180（s）,代理服务状态：选择呼叫状态,状态维持时间：默认为180（s）,当前生存期：默认为60000（ms）,其余选项都可按要求进行配置。,SIP服务器配置参数说明,端口配置按钮,一般用5060端口号，UDP协议。,SIP服务器配置参数说明,URI配置按钮,SIP服务器配置参数说明,FTR配置按钮,SIP服务器配置参数说明,定时器配置说明,参数说明详见定时器文档,SIP服务器配置参数说明,数据库图形界面数据配置协议数据配置SIP配置SIP公共配置,SIP服务器配置参数说明,进行链路检测,选中,/,打开作用：对,SIP,呼叫实例进行检测，检测呼叫是否存活,不选中,/,打开作用：关闭呼叫检测功能,访问域名服务器,选中,/,打开作用：访问域名服务器，解析域名,不选中,/,打开作用：关闭该功能,备注：目前版本不支持这项功能，禁止选中该选项。,不允许终端在线检测,选中,/,打开作用：当,SS,怀疑该终端不在线的时候，就会向该终端发送,OPTIONS,请求（该,OPTIONS,是呼叫外的，无,To tag,），如果,SS,一直收不到响应或者收到特定的响应时，,SS,认为该终端已经掉线，然后删除该终端的注册信息。,不选中,/,打开作用：关闭这项功能,CGAS,业务前转信息,选中,/,打开作用：如,UP10,不支持电信要求的,DIVERSION,扩展，则需要进行特殊处理,不选中,/,打开作用：关闭这项功能,聚合代理和登记服务器,选中,/,打开作用：代理服务器和登记服务器使用相同的应用索引,不选中,/,打开作用：代理服务器和登记服务器使用不同的应用索引,SIP服务器配置参数说明,判断主叫用户登记,选中,/,打开作用：主叫用户如果为,SIP,用户，,SS,判断其是否登记在线,不选中,/,打开作用：关闭这项功能,快速电路连接,选中,/,打开作用：如果被叫为,PSTN,用户，,SS,在第一个,18x,中携带媒体（媒体网关,SDP,属性）,不选中,/,打开作用：当被叫为,PSTN,用户，如果第一个,18x,是从,early,acm,映射而来，该,18x,中不会携带媒体。,SIP,等间隔重发开关,选中,/,打开作用：,SIP,事务在没有收到请求响应时，使用,500ms,固定间隔重发请求,不选中,/,打开作用：采用,RFC3261,中规定的重发机制,允许访问路由服务器,选中,/,打开作用：,SIP,用户登记时，从,RS,服务器查询相关数据,不选中,/,打开作用：关闭该功能,备注：目前版本不支持这项功能，禁止选中该选项。,RFC,边收边发,选中,/,打开作用：目前版本中实现的边收边发功能是遵照中国电信规范，如果选中该选项，将禁止使用边收边发功能。,不选中,/,打开作用：使用边收边发功能,卫星指示参数处理,选中,/,打开作用：在,SIP-SS-PSTN,呼叫模型下，,SS,在将,INVITE(,不带,ISUP,封装,),映射成,IAM,消息时，将其中的“卫星电路数”参数置,1,。,不选中,/,打开作用：关闭这项功能,Other SS配置介绍,将OTHER SS节点配置成大容量节点，需要配置一个总节点和多个子节点：,1、总节点和子节点都是配置成OTHER SS节点，但配置总节点时，需要将【是否SIP大容量节点】选上。,2、总节点和子节点使用同一个IP地址，总节点SS端口使用5060，子节点SS端口取值50615072之间，互不相同。,3、各子节点应分布于不同的处理板、总节点可与任一子节点处于同一网关簇内。,4、将总节点配置为不进行OPTIONS心跳检测，只需将其中一个子节点配置为进行OPTIONS心跳检测（注意该子节点的处理板在线）。,5、配置往SIP-T大容量节点的路由时，需要为各子节点配置路由（注意不可配置总节点路由）；在配置路由组时，平均使用各子节点路由。,其它配置见下页：OtherSS配置,Other SS配置介绍,Other SS簇数据区容量配置：,Other SS配置介绍,Other SS子节点配置（非大容量节点）：,
