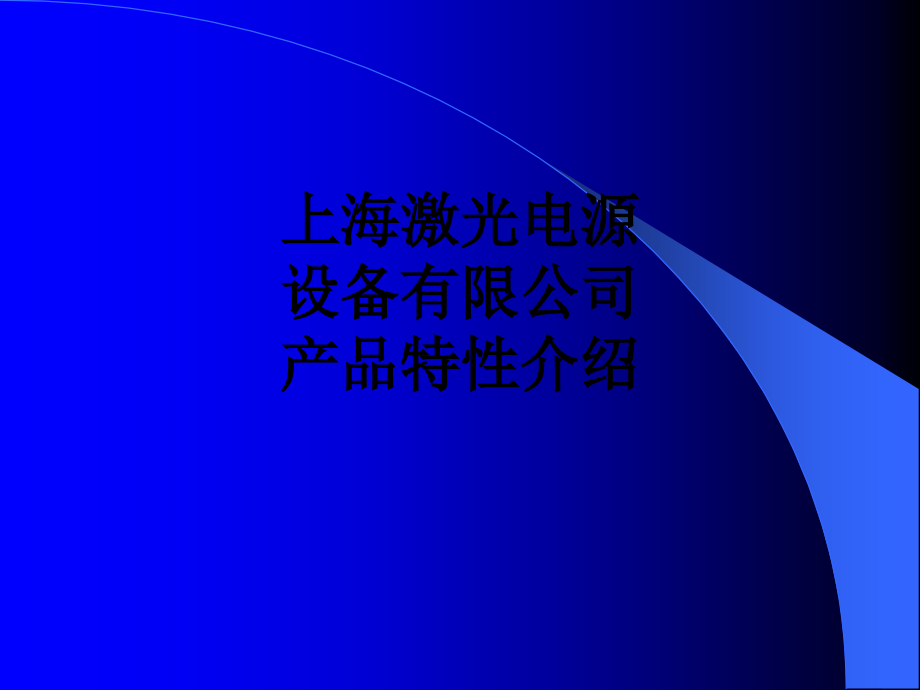

上海激光电源设备有限公司产品特性介绍.ppt

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,上海激光电源设备有限公司产品特性介绍,概 述,A 节能案例,B,氧化铝厂熟料窑160m2电收尘器运行参数及检测结果参数,C 恒流电源原理,D 恒流电源特点,E,企业简介,F 恒流源来源及部分获奖情况,G 介绍恒流源系列产品,H 售后服务,附1 山铝氧化铝厂电除尘器控制方案,附2 有色行业部分用户名单,附3 工艺设备,A：恒流源节能案例,COS,视在功率S（kvA）,恒流源,0.95,41.05,可控硅电源,0.65,60,氧化铝厂熟料窑80mm,2,单室三电场电除尘器采用恒流源供电一年可节约电费4万元左右,计算如下：,用三套72kV/800mA的恒流源供电和可控硅电源相比，实际运行数据大致为：65kV/600mA，在同样注入功率P:65,0.6=39kw时,节省明细,结论：,工业用电按1度1元计算,一年可节约电费,大约,4.25万元,计算公式,节省,一台电源节约无功功率Q,60,（1-0.65,2,）,1/2,-,41.05（1-0.95,2,）,1/2,32.78（kvar）,按每年投运360天计算:三台每年节约无功功率Q,3,24360 32.78,849657.6（kvar.h）,三台一年无功功率Q产生的损耗,849657.6,5%,42482.88,B:,氧化铝厂熟料窑160m2双室三电场电收尘器运行参数,序号,电场,二次电压(kv),二次电流(mA),1,一电场,65,70,320,340,2,二电场,55,60,420,450,3,三电场,50,60,600,650,电收尘实测参数与技术协议参数对比表,序号,参数,实测值,技术协议值,1,处理烟气量(m,3,/h),42,10,4,44,10,4,2,入口含尘浓度(g/Nm,3,),20.7638,40,3,除尘器运行温度(,C),246,200250,4,除尘器压力损失(Pa),244,300,5,漏风系数(漏风率),1.04,3%,6,电场风速(m/s),0.73,0.78,7,出口含尘浓度(mg/Nm,3,),25.9,80(三年内),100(五年内),8,收尘效率(%),99.87,C:1 HL,恒流高压直流电源原理,HL恒流电源的工作原理,D1:,HL,恒流高压直流电源特点,保证除尘器高效，长期和稳定运行,解决高电压，低电流运行,解决运行电压不稳定,注入功率提高超过30%,排放降低超过60%,节能超过20%,运行可靠，极易维护,D2:电压自动跟踪，正反馈特性,电流源型,I主控因素 U=IR,粉尘浓度,R I 不变,U,功率(P=UI)效率,恒定,正反馈,电压源型,U,主控因素 I=U/R,粉尘浓度 R U 不变,I 功率(,P=UI)效率,负反馈,D3:抑制电晕闭塞、阴极线肥大,粉尘浓度增大，阻碍带电粒子迁移，形成电晕“闭塞”；,恒流源正反馈，粉尘浓度增大，输出电压自动升高，有效克服电晕“闭塞”；,恒压源负反馈，宏观是高电压,U、低电流I、无电流。,恒流源正反馈，极板、极丝不易积灰，有效抑制阴极线肥大的发生。,D4:能抑制火花放电的发展、对电除尘器机械缺陷不敏感,火花放电 形成放电通道 除尘器内等效阻抗,R,恒流源U=IR,负反馈,R U 功率P,抑制火花放电,电压源I=U/R 正反馈 R I 功率,P,不能抑制火花放电,放电通道可能击穿发展成流注损害除尘器,1.供电伏安特性的比较（运行电流高于电压源）,因由电流决定电压，单值对应的伏安特性运行稳定。,电流源伏安特性：主变量是电流，每一个电流对应一个电压值，如下图三所示。电压源主变量是电压，当电压为U时，电流有两个值相对应I,1,、I,2,，其中I,2,工作在负阻区（电压上升，电流下降），下图二所示;因而电流源运行稳定，能长期保持沉积效率，能承受瞬态及稳态短路。,D5-1:使除尘器得到高 于可控硅电源30%的电功率,D5-2:使除尘器得到高 于可控硅电源30%的电功率,2.运行电压的比较,（运行电压高于电压源）,电流源输出电压为正弦波，电压源输出电压为切角的正弦波。设导通角为,90,0,时，电压源输出电压的平均值为电流源的一半。,D6,:功率因数高、节电效果明显,恒流电源输入输出均为正弦波，输入阻抗呈阻性。经数学推导可得知U,1,与I,1,同相，因而功率因数较高。我公司企业标准COS0.9，实际COS0.95接近1。而电压源的功率因数行业标准为COS=0.8，同样的设备如消耗的有功功率相同，则视在功率电压源要大的多。恒流电源节电效果明显。,D7-1:能承受瞬态，稳态短路，运行可靠，极易维护,当输出端短路时，电压源的输入端电流为无穷大。而电流源的输入端电流近似为0。,对节点A，,İ,L1,+,İ,L2,+,İ,C,=0,。,输出短路时，,|,C,|,=,|,L2,|,，,İ,C,领先,C,90,0,İ,L2,滞后,L2,90,即,İ,C,与,İ,L2,相位差为180，LC组件便成,|,I,C,|,=,|,I,L2,|,即,İ,L2,+,İ,C,=0,因而I,L1,=0，即电网输入电流为零。,从物理意义上讲，输出短路时，输出功率为零，从能量守恒来看，输入功率也为零，输入电压为380V，所以输入电流也为零。,D7-2:,积木式结构，并联关系,电流源,并联关系,某一路出现故障,不影响整机,只需备一台变压器,无复杂电子器件,耐腐蚀、寿命长,D7-3：,高能恒流源,专利号：200320108042.4(申请号),采用高能恒流源组件后，在高火花频率下，供电效率提高10%以上，电源效能提高20%以上。,D7-4:变压器体积、重量缩小1/3,电源运行在恒流特性，变压器的体积、重量大幅度下降，这是因为,（1）晶闸管电源运行在缺角的正弦波，有较多的高次谐波，铁损要大。而恒流电源的高压变压器运行在正弦波无高次谐波，铁损小，因而铁芯可以用小一些，而我厂又采用日本进口冷轧硅钢带C型铁芯，体积就更小了。,（2）在发生闪络时，晶闸管电源即使有电抗器滤波也有较大的冲击电流，产生较大的电动力，因而在设计变压器时不得不考虑这一因素而使体积较大。而恒流电源输出电流是恒定的，在设计变压器时无需考虑冲击电流的“电动力”影响。因此体积小，重量也就小了。,D7-5:快速保护系统,有快速过电压保护器,响应时间微秒级,双相可控硅,继电器,双重保护,有其它保护接口,E:企业简介,位于中国科学院上海光学精密机械研究所产业园区内,拥有15年以上恒流电源的设计、生产、维护经验,拥有具有大型静电除尘器电气控制工程经验的技术团队,中国科学院上海光学精密机械研究所控股企业,F:恒流源来源及部分获奖情况,激光核聚变工程中的单元技术,1991年10月 中国专利优秀奖,1994年10月 中国科学院科技进步二等奖,2003年9月 静电除尘恒流高压直流电源用可编程控制器控制电路，专利号：03210302.6；,2003年10月 恒流高压直流电源与集散控制系统的接口电路，专利号：2003320108756.5；,2003年11月 低损耗带气隙的铁芯电抗器，专利号：200320108042.4。,2006年2月具有无级调压及火花抑制装置的恒流高压直流电源,专利号:200620040977.7,2006年2月具有间隙供电装置的恒流高压直流电源,专利号:200620040978.1,G:恒流源系列产品介绍,HLS型（手动）,HLC型（自动、手动）-C96系列单片机,HLP型（自动、手动）-PLC,HLD型（远程自动、现场手动）-DCS,HLA型（远程自动、现场手动）-DSP,G1:HLS型产品介绍,HLS手动系列电源是恒流电源供电的基本型式，充分实现了恒流电源的技术特点，使用了较少的电子元器件，产品操作，维护简单实用，是中小型企业的首选产品系列,G2:HLC型产品介绍,操作单元具有中文界面,有多种自动运行模式,可独立设定参数自动运行，也可在上位机上设定参数自动运行,在较小的除尘、除焦系统中，极高的性能价格比,G3-1:HLP型产品介绍,PLC及触摸屏都是在大型自动化生产中应用的成熟产品，其具有良好的抗干扰性能，互换性强，工作稳定,PLC的组成是积木式硬件结构，除CPU外，根据需要还可增减I/O模块，更换方便,专利号：,ZL 03 2 10302.6,G3-2:HLP型产品介绍,以DCS为控制核心的运行模式,G3-3:HLP型产品介绍,以大型PLC为控制核心的运行模式,G4-1:HLD型产品介绍,以HLS型为基础，增加I/O端口,远程自动、现场手动,较高的性能价格比,专利号：,ZL 2003 2 0108756.5,G4-2:HLD型产品介绍,以DCS为控制核心的运行模式,G4-3:HLD型产品介绍,以大型PLC为控制核心的运行模式,H:售后服务,质量可靠,维护量小,终身维修,一年内免费,一年后只收成本费,免费调试、代培技术人员,可共同探讨任何技术问题,上海激光电源设备有限责任公司,Shanghai Power Equipment for Laser Co.,LTD-,水城水泥厂不同电源排放量测试,注：2#电源系统使用反电晕工作方式，为美国跨国公司产品，1#为上海某厂电压源产品，3#为我公司电流源产品。,以上是三种电源系统均经过四个月至半年的稳定运行，经多次测试的结果。应该认为使收尘器能够排放达标，高压供电系统的改造起到了至关重要的作用。,测试,日期,电源,系统,平均排,放量,1#电场,2#电场,3#电场,kV,mA,kV,mA,kV,mA,26-11-99,1#,8795/Nm,3,59,670,45,650,36,700,02-03-00,2#,5867/Nm,3,49,25,42,28,40,32,17-04-01,3#,750,/Nm,3,55-57,350,43-49,580,42-45,520,葫芦岛锌厂蜂窝管导电玻璃钢电除雾,两种电源最高运行参数的比较,空,气,负,载,可控硅电源,一次电压(V),一次电流(A),二次电压(KV),二次电流(mA),200,230,45,700,恒流源,290,142,49,875,烟气,负,载,可控硅电源,150,30,50,70,恒流源,325,51,56,280,除雾效率,电雾：入口：,0.5637g/Nm,出口；,0.0037g/Nm,；,=99.34%,附1-1山铝氧化铝厂电除尘器控制设计方案,系 统 双 重 化,操作站,硬盘驱动器,系统总线,控制站,CPU,控制站电源,远程,I/O,总线,NIU,节点接口单元,现场操作站,现场控制站,1#电收尘器各控制信号,2#电收尘器各控制信号,3#电收尘器各控制信号,4#电收尘器各控制信号,5#电收尘器各控制信号,6#电收尘器各控制信号,附1-2山铝氧化铝厂4#窑电除尘器系统DCS控制流程图,附2:有色行业部分用户名单,葫芦岛锌厂,中铝公司山东分公司,中铝公司平果分公司,中铝公司中州铝厂,白银公司,株州冶炼厂,韶关冶炼厂,云南弛宏锌锗股份有限公司,大冶有色金属公司,金川有色金属公司,附3:钢铁行业部分用户名单,新疆八一钢铁集团公司,凌源钢铁集团公司,杭州钢铁集团公司,唐山钢铁集团公司,安阳钢铁集团公司,宝山钢铁集团公司,南京钢铁集团公司,马鞍山钢铁集团公司,攀枝花钢铁集团公司,重庆钢铁集团公司,附4:水泥行业部分用户名单,祁连山水泥股份有限公司,水城水泥股份有限公司,水钢水泥股份有限公司,葛洲坝水泥股份有限公司,重庆华林水泥厂,云南水泥股份有限公司,上海激光电源设备有限责任公司,Shanghai Power Equipment for Laser Co.,LTD,电路简介,组成：1恒流组件切换 2过压保护 3高压发生器,4保护电路 5控制电路,保护电路：KMS1高压隔离开关柜门开关，断开切断高压,KMS2 安全联锁箱 断开切断高压,CO、氧含量开关 触点合上断开高压,控制回路,自检 目的：检查高压回路是否接好、是否开路；,怎样检查：看有没有电流；,方法：SB1按下,KA1合上,KM1合上(上面的SA1SA10都必须合上),看I,2,表头上是否有电流。,高压 合上,可以加电流，KA1早已合上，KA2合上，合SA1,SA10，一档一档加电流；,上海激光电源设备有限责任公司,Shanghai Power Equipment for Laser Co.,LTD,停机 切断高压电源,恒流组件切换：LC1 电流档,LC2 电流档,LC3-LC10 1或2个电流档,这样可以有多种电流组合，如72Kv/500mA有10档，每档2.17%,可以有46个台阶。,上海激光电源设备有限责任公司,Shanghai Power Equipment for Laser Co.,LTD,附3-1:工艺设备,自动绕线机,真空灌油,高压检验,附3-2:工艺设备,真空浸漆烘干机,滤油机,真空桶,欢迎来我公司做客！,地 址:上海市嘉定区招贤路200号,总 机:021-69522130,传 真:021-69522131,邮 编:201821,欢迎选用我公司的控制系统及电气设备，真切感受我公司的产品品质及周到的服务给您带来的更多效益,
