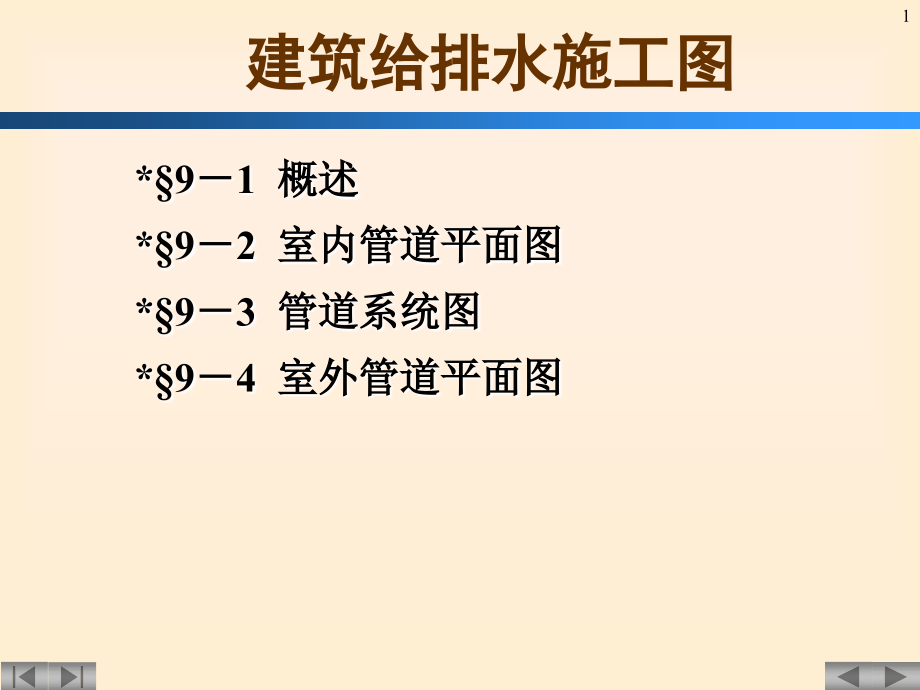

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑给排水施工图,*91 概述,*92 室内管道平面图,*93 管道系统图,*94 室外管道平面图,1,91 概述,一、简介,给水排水工程包括,给水工程,和,排水工程,。,给水工程,是指从水源取水、水质净化、净水输送、配水使用,排水工程,是指污水排除、污水处理、处理后的污水排入江河、,湖泊等工程。,等工程。,2,给排水工程图按其作用和内容可分为：,1.管道平面布置图和管道轴测图,2.管道配件及安装详图,3.水处理工艺设备图,1.给水管道的布置原则,a.管道布置时应力求长度最短，应尽可能呈直线走向，与墙、,梁、柱平行敷设，照顾美观，并要考虑施工检修方便。,二、室内管道的布置原则,3,b.给水干管应尽量靠近用水量最大处或不允许间断供水的用,水处，以保证供水可靠，并减少管道转输流量，使大口径,管道长度最短。,2.排水管道的布置原则,a.污水立管应设置在靠近杂质最多、最脏及排水量最大的排,水点，以便尽快的接纳横支管来的污水而减少管道堵塞机,会；同理，污水管的布置应尽量减少不必要的转角及曲折，,尽量作直线连接。,b.排水管应选最短途径与室外管道连接，连接处应设检查井。,4,92 室内管道平面图,一、管道平面图的图示特点,1.比例,一般采取与房屋建筑平面图相同的比例。,2.管道平面图的数量和表达范围,原则上应分层绘制。若楼层平面的管道布置相同时，可绘,制一个管道平面图，并注明层数和标高。但底层平面图须,单独绘制。,3.房屋平面图,仅需抄绘房屋的主要构件，轮廓线都采用细线绘制。,5,4.卫生器具平面图,室内的卫生器具可直接抄绘，所有的卫生器具都用细线,绘制。,5.管道平面图,给水引入（排水排出）管编号表示法,引入（排出）管,同类管道编号,管道类别代号,1,J,12,各管道须按系统分别予以标志和编号。给水管可以每一,室外引入管为一系统，污、废水管道以每一承接排水管,的检查井为一系统。,系统索引符号的形式如图所示。,卫生设备管道系统的管道一般,较细，所以用各种线型表示不,同性质系统的管道。,6,给 水 排 水 图 例,淋 浴 器,检 查 井,自动冲洗水箱,XL,立 管,XL,水 龙 头,平面,系统,延时自闭冲洗阀,通 气 帽,存 水 弯,水 表 井,闸 阀,截 止 阀,圆形地漏,给 水 管,J,排 水 管,W,7,底层平面图,M-3,J,C,D,F,H,C-3,C-2,C-2,600,C-2,C-2,办公室,C-7,C-2,C-3,办公室,办公室,M-1,C-2,C-2,办公室,C-2,3600,C-1,2400,办公室,1:100,上,C-2,M-1,M-1,M-1,休息室,2515,900,3600,600,A,B,C-2,接待室,C-2,C-6,M-4,盥洗,M-4,C-2,女,男,办公室,M-1,办公室,办公室,C-8,2100,6000,J,600,C-1,C-1,2515,900,C,E,G,1085,M-1,M-1,M-1,M-1,M-1,M-1,M-1,33485,3600,1200,6000,530,6000,1085,2100,6000,3600,1200,3600,3600,5700,600,5,10,3,4,1,2,9,8,7,2100,750,750,2100,750,750,750,2100,5100,370,185,6,8,9,2,1,4,3,10,5,750,900,2100,2000,540,1500,300,300,2000,370,2100,375,375,375,2100,375,3600,3600,3600,3600,530,185,370,185,6000,2100,2100,750,750,750,2100,750,750,2100,750,2100,750,750,750,2100,750,5700,3300,2100,185,600,2400,600,600,600,2400,185,185,3600,3600,3600,3600,18370,3300,2100,2100,11170,185,185,600,600,600,600,2100,300,1500,300,300,1500,300,-0.020,+0.000,-0.020,1000,900,北,-0.600,900,C-4,C-5,C-5,C-4,C-5,C-4,1,1,2,2,办公室,办公室,M-1,底层平面图,识图示例,1800,1800,1500,300,300,300,450,h,=1800,h,=1800,h,=1800,900,900,570,3000,330,1200,900,1000,185,2700,2400,300,h,2100,M-2,10,盥洗室平面图识图示例,400,400,30,200,600,700,430,150,165,170,165,165,430,150,250,250,200,250,250,200,180,300,300,30,1800,120,120,h=2100,地漏,120,8,9,J,G,F,8,7,盥洗室平面图,1:50,J,G,男,3600,2700,3000,185,900,120,2160,2400,185,2100,7,3600,1500,2100,750,750,3600,2400,600,600,185,1035,1030,120,1200,480,120,M-4,盥洗,M-4,C-2,女,-0.020,185,600,1800,1800,60,240,30,30,11,顶层平面图识图示例,600,1,600,顶层平面图,1:100,600,345,C-2,M-1,M-1,休息室,下,C-11,M-1,办公室,M-5,A,1455,1800,2400,办公室,C-2,C-2,C-2,C-3,C-2,C-3,C-7,C-3,M-1,J,C-2,办公室,办公室,M-1,C-2,办公室,600,3600,C-2,C-2,C-2,345,600,600,600,600,M-5,C-6,C-2,接待室,C-2,办公室,M-1,10.180,M-5,男,M-4,活动室,M-4,盥洗,女,C-11,C-8,办公室,办公室,2400,2400,1800,1455,3600,3600,M-1,M-1,M-1,M-1,M-1,5700,3600,6000,3600,3600,1200,2100,6000,1085,2,3,4,5,6,8,9,10,3300,H,F,D,C,3300,2100,2100,5700,3600,3600,3600,2100,6000,1085,B,C,E,G,J,3600,3600,3600,3600,10.180,10.200,7,8,9,2,1,4,3,10,5,M-1,M-1,h,=1800,h,=1800,h,=1800,h,2100,C-10,12,WL2,WL3,女,7,W,13,J,JL2,盥洗,男,3600,G,2100,3600,8,12,W,9,J,1,JL1,W,J,W,J,W,底层管道平面图,1:100,E,0.000,-0.020,3600,J,WL1,13,WL2,JL2,WL3,W,J,3600,E,W,J,JL1,9,8,3600,2100,G,3600,男,盥洗,J,7,女,3.380,（6.780）,二（三）层管道平面图,1:100,WL1,14,W,3600,G,9,J,WL2,WL3,女,7,JL2,盥洗,男,3600,8,2100,J,W,E,顶层管道平面图,1:100,10.180,3600,J,W,JL1,WL1,15,93 管道系统图,一、管道系统图的图示特点,1.比例,一般采取与房屋的卫生平面布置图相同的比例。,2.轴向和变形系数,管道系统的轴测图一般常用“三等正面斜轴测图”来绘制，即,OX轴处于水平位置，OZ轴垂直，OY轴一般与水平线成45,度的夹角，轴向变形系数为1。,三等正面斜轴测图,Z,Y,135,X,90,O,如图所示,16,3.管道系统,各种不同性质的管道系统，可按平面图上的索引符号，分别,绘制管道系统图。,4.房屋构件位置的表示方法,管道系统图中房屋构件的画法,外墙,楼面,外墙,楼面,17,5.管径、坡度、标高,（1）管径 管径需注在管道系统图上，如：DN50,D108x4,d230。,（2）坡度 给水系统的管路因是压力流，所以不必标出坡度。,排水系统的管路一般都是重力流，所以在排水管的旁边,要标注坡度。,（3）标高 标高应以米为单位，宜注写到小数点后第三位。,压力管道应标注管中心标高；沟渠和重力流管道宜标,注沟（管）内底标高。,18,6.图例,轴测图中管道标高标注法,1.925,2.900,2.400,4.550,1.450,二、管道系统图的识读,19,1.180,4.580,DN20,DN20,支管,11.380,7.980,DN20,DN25,DN20,-0.020,DN50,DN25,DN25,DN25,DN20,2.380,给水管道系统图,DN20,DN50,1:100,-0.300,DN50,-0.020,2.380,DN20,DN20,DN40,DN20,DN20,DN50,JL2,DN20,DN32,5.780,3.380,6.780,9.180,10.180,-1.400,DN40,DN50,1,J,6.780,3.380,DN40,10.180,JL1,DN32,DN32,12.580,DN25,5.780,9.180,12.580,DN20,20,9.780,-0.420,2.980,6.380,6.780,DN50,DN75,DN100,9.780,W,W,W,DN50,3.380,DN100,13,W,DN50,DN100,DN50,DN100,6.780,DN50,DN75,9.780,3.380,DN75,-0.020,DN50,DN75,1:100,-1.300,12,W,检查井,-0.420,2.980,排水管道系统图,6.380,DN100,6.780,DN75,DN75,3.380,DN100,DN75,-0.020,DN100,-1.300,-0.420,6.380,2.980,13.600,DN50,DN75,10.180,DN100,WL2,13.600,10.180,WL3,14.300,11.180,DN75,13.600,DN75,10.180,WL1,14.300,11.180,14.300,11.180,21,94 室外管道平面图,一、管道系统图的图示特点,1.比例,一般采取与建筑总平面图相同的比例。,2.管道及附属设备,管道用虚线画出，附属,设备用细线画出。,3.管径、标高,管径可直接标注在相应管道的旁边。,室外管道宜标注绝对标高。,22,4.构筑物的编号,在总平面图中，当给排水附属构筑物的数量超过1个时，宜进,行编号。,5.指北针（或风玫瑰图）,6.图例及说明,23,二、室外管道平面图,24,25,结 束,26,
