电气工程常见质量缺陷统计分析讲稿.ppt

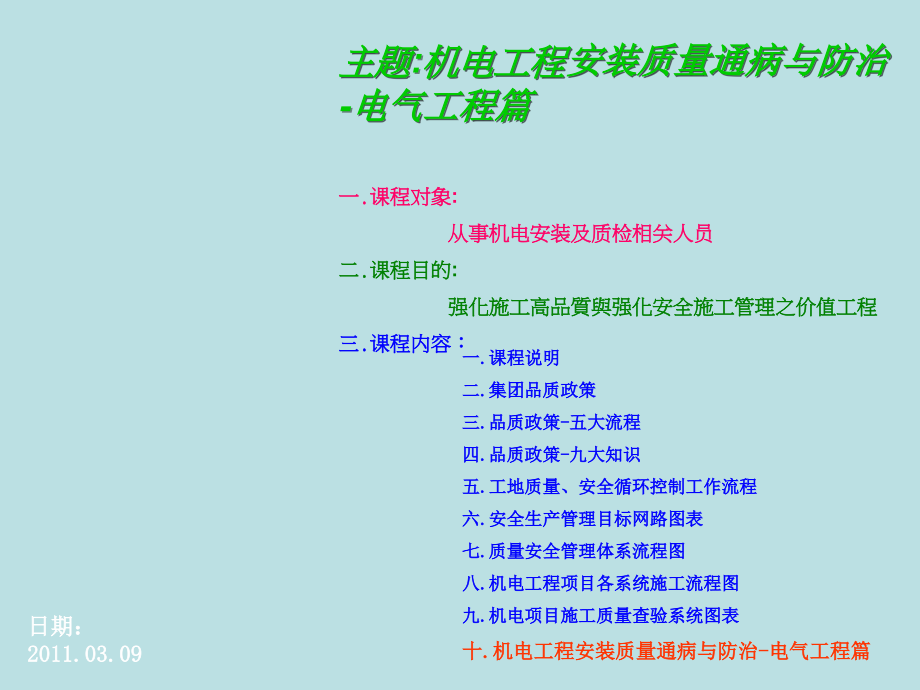

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,主题:机电工程,安装,质量通病与防治-电气工程篇,一.,课程对象:,从事机电安装及质检相关人员,二.,课程目的:,强化施工高品質與强化安全施工管理之价值工程,三.,课程内容：,日期：2011.03.09,一.课程说明,二.集团品质政策,三.品质政策-五大流程,四.品质政策-九大知识,五.,工地质量、安全循环控制工作流程,六.,安全生产管理目标网路图表,七.质量安全管理体系流程图,八.,机电工程项目各系统施工流程图,九.,机电项目施工质量查验系统图表,十.机电工程安装,质量通病与防治-电气工程篇,适用,课程对象,1.,机电部同仁及工程质量员,2.,机电安装承包商工程师,3.,机电安装承包商电气班组长,4.,机电安装承包商电气施工人员,课程目的,就建筑工程施工而言,在施工整体进度确保如期完工下,工程之提昇强化施工高品質(含润标施工差异化）與强化施工安卫(含润标安卫差异化）管理之价值工程,除了可以建立良好的本身企业形象,取得业主的高度肯定信任,建立与业主永续合作发展,并可提升本身企业知名度,吸引更多商机,使企业经营成长永续生存不被淘汰,成为本公司与其他企业工程公司竞争之差异所在.,强化施工安全高品質管理工程,课程说明,1.施工质量控制和质量验收指导原则.,“验评分离”,”强化验收”,”完善手段”,”过程控制”,2.规范强制性标准条文重点.,“保证工程安全”,”使用功能”,”人体建康”,”环境效益”,”公众利益”,强化本身企业之价值竞争力,1.现今全球经过金融风暴後,整体國際经济大环境处於变化多端,企业同业间,之竞争力比之前更强化竞争,因而企业未发展生存必须先检讨本身企业经营之,优缺点,进而改善提昇强化本身企业之价值竞争力.,2.本公司处於建筑工程行业,为求发展生存也必须先检讨本身建筑工程经营之,各项优缺点,进而改善提昇强化本身建筑工程之价值竞争力.,集团品质政策,貫徹專案管理,五大流程,及,九大知識,領域：精確施工、全員參與、持續改善。,創造顧客滿意：重視需求、施工迅速、進度管控、降低修繕、提昇滿意。,品质政策-五大流程,品质政策-九大知识,工地质量、安全循环控制工作流程,重大危险源,防扰民、扬尘污染,质量、安卫策划,项目部实施,质安小组检查和指导,持续改进,质量、安全目标,Check,：,定期和不定期抽检和跟踪复查,考核评分,奖惩提报,人身安全,工程质量、安全,Plan,：,项目部制定安全目标,危险源和不利环境因素识别、评价,大陆法规性文件、公司作业指导书要求,P,D,C,A,管理层,施工作业环境,Do:,组织机构建立、分包控制,教育、培训、交底,安全物资采购和进场验证,自主检查申报验收,Action:,制定纠偏措施和预防措施,质量安全措施评估,定案实施改进工作,作业层,安全生产管理目标网路图表,质量管理体系流程图,安卫管理体系流程图,机电工程项目施工流程图,图纸会审、施工方案编制及报审、开工申请、设计交底,项目,工程开工,给排水采暖系统,建筑电气系统,智能建筑系统,通风与空调系统,开工准备,施工组织,设计交底,施工临时设施,准备、前期材料施工计划,施工现场,质量管理,检查记录,各系统,总调试,项目,工程验收,给排水采暖系统施工流程图,配合土建预埋,给水管道的试压，排水管道的灌水试验自检等,隐蔽工程,阀门安装,阀门安装,前试压,水泵安装,立支管安装,系统冲洗试压,水泵检查试运行,排水管道立管通球试验,给水管道消毒,给水管道通水,卫生洁具安装,卫生洁具满水通水,班组分项,技术交底,材料报验,系统调试,分部验收,室内消火栓试射,连接给排水,连接总调试,机泵安装记录,检验批验收,分项验收,设备开箱、设备报验,材料,报验,报验及送检,套管、预埋件等,施工准、材料,进场报验,设备已进场泵房具备安装条件,电气系统施工流程图,配合土建预埋,隐蔽工程,施工准备,材料进场报验,连接建筑电气,防雷工程、等电位,连接、预埋件等,线管暗敷,线管穿线,线路绝缘强度检测,设备安装,设备开箱、设备报验,电缆敷设,开关插座安装,配电箱,安装,电缆敷设记录,电气电阻电阻测试,灯具安装,漏电测试记录,大型灯具牢固试验,照明通电试运行,防雷引下线连接记录,系统调试,分部验收,连接总调试,检验批验收,分项验收,材料报验,材料报验,材料报验,明敷线线槽敷设,线槽敷线,班组分项,技术交底,智能建筑系统施工流程图,连接智能建筑,配合土建预埋,施工准备材料进场报验,隐蔽工程,线管暗敷,等电位连接、预埋件等,线管穿线,设备安装,设备开箱、设备报验,明敷线线槽敷设,线槽敷线,线路绝缘强度检测,探测器安装,单体探没器检测调试,系统检测调试,插座安装,系统运行,消防联动接线,连接总调试,分部验收,分项验收,检验批验收,班组分项,技术交底,通风与空调系统施工流程图,连接通风与空调,配合土建预埋,施工准备材料进场报验,隐蔽工程,套管、预埋件等,空调水管安装,风管制作,风管安装,阀门安装,阀门安装前试压,班组分项,技术交底,管道焊接记录,风管漏光试验,管道试压记录,水泵安装,阀门安装,冷却塔安装,防火阀检查试验,制冷机组安装,风机、风柜安装,冷却塔试运行,制冷机试运行,水泵检查试运行,风口安装,通风机、风机检查试运转,风口风量测试,风机盘管检查试运转,通风空调系统总风量测试,空调水系统流量测试,室内空调空气参数测试,消防加压送风系统测试,系统联动试运行及调试记录,分部验收,连接总调试,检验批验收,分项验收,系统冲洗试压,机电项目施工质量查验系统图表,机电工程安装,质量通病与防治-电气工程篇,内容,介绍施工中常见的电气工程之质量通病、通病原因分析与通病预防措施以提升施工质量与效率，降低施工返工，节省施工成本，确保工期顺利.,机电工程安装施工前,要求,(1).,工项资料之搜集汇整：包含合约图说、合约补充说,明书、,ISO,标准书、公司统一施工图、发包规范、品,管手册等。,(2).,整理表列：规范要求，与公司规定差异处。,(3).,确认工项之质量，及规范要求标准。,(4).,施工前主办工程师对工项之规范及作法，须充分了解。,(5).,工项施作前,工地主管召开质量规范说明会，请主办工,程师及包商、小包参与，说明质量要求重点避免常犯,缺失重复发生。,工程施工质量验收依据,课程内容,一.,防雷接地不符合要求,二.,室外进户管预理不符合要求,三.,电线管（钢管、,PVC,管）敷设不符合要求,四.,导线的接线、连接质量和色标不符合要求,五.,配电箱的安装、配线不符合要求,六.,开关、插座的盒和面板的安装、接线不符合要求,七.,灯具、吊扇安装不符合要求,八.,电缆、母线安装不符合要求,九.,室内外电缆沟构筑物和电缆管敷设不符合要求,十.,路灯、草坪灯、庭园灯和地灯的安装不符合要求,十一.,电话、电视系统的敷线、面板接线不符合要求,十二.,消防、智能系统的探头安装不符合要求,一、防雷接地不符合要求,1,、不符合现象,（,l,）、引下线、均压环、避雷带搭接处有,夹渣、焊瘤、虚焊、咬肉、焊缝不饱满,等缺陷。（,2,）、,焊渣不敲掉,、避雷带上的,焊接处不刷防锈漆,。（,3,）、用,螺纹钢代替圆钢,作搭接钢筋。（,4,）、直接利用,对头焊接,的主钢筋作防雷引下线。,2,、原因分析,（,1,）、,操作人员责任心不强，焊接技术不熟练,，他们多数人是电工班里的多面手焊工，对立焊的操作技能差。（,2,）、现场施工管理员对国家施工及验收规范,GB50169 2,接地装置,有关规定,执行力度不够。,3,、预防措施,（,l,）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的,焊接进行培训。,（,2,）、增强管理人员和焊工的责任心，,及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。,（,3,）、根据,GB50169 2,电气装置安装工程接地装置施工及验收规范,规定，,避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的,6,倍，,因此，,不允许用螺纹钢代替圆钢作搭接钢筋。,另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补一搭接圆钢。,一、防雷接地不符合要求,防雷带圆钢施工处孔洞松动未确实填塞,现场防锈漆滴落污秽.,防雷带圆钢焊接处未涂镀锌漆.,防雷接地镀锌扁铁,电焊接续处焊渣未敲除处理.,柱子上接地铁板与镀锌扁铁焊接处未清除焊渣及防锈涂料.,二、室外进户管预理不符合要求,l,、不符合现象,（,1,）、,采用薄壁铜管代替厚壁钢管,。（,2,）、,预埋深度不够，位置偏差较大,。（,3,）、转弯处,用电焊烧弯,，上墙管与水平进户管网,电焊驳接成,90,角,。（,4,）、进户管与地下室外墙的,防水处理不好,。,2,、原因分析,（,l,）、,材料采购员采购时不熟悉国家规范、标准,，,有的施工单位故意混淆以降低成本；施工管理员不严格或者对承包者的故意违规行为不敢持反对意见，不坚决执行规范和标准,；施工管理人员对材料进场的管理出现漏洞。（,2,）、与土建和其他专业队伍,协调不够,。（,3,）、,没有弯管机或不会使用弯管机,，责任心不强，贪图方便用电焊烧弯。（,4,）、预埋进户管的工人,不懂防水技术,，又不请防水专业人员帮忙。,3,、预防措施,（,l,）、进户预埋管必须使用厚壁钢管或符合要求的,PVC,管电气专用管（一般壁厚,PVC l00,为,4.5mm,以上，,56,为,3mm,米）。（,2,）、加强与土建和其他相关专业的协调和配合，,明确室外地坪标高，确保预埋管埋深不少于,0.7,米。,（,3,）、加强对承包队伍领导和材料采购员有关法规的教育，施工管理人员要严格执行材料进场需检验这一规定，堵住漏洞。（,4,）、预埋钢管上墙的弯头,必须用弯管机弯曲，不允许焊接和烧焊弯曲,。钢管在弯制后，,不应有裂缝和显著的凹痕现象,，其弯扁程序不宜大于管子外径的,10,，弯曲半径不应小于所穿入电缆的最小允许弯曲半径。（,5,）、做好防水处理，请防水专业人员现场指导或由防水专业队做防水处理。,二、室外进户管预理不符合要求,电力进管路,未依據施工規範先行完成配管检查井既先行配拉线.,电缆出入电缆沟或竖井管口处未依GB50303-2002规定施作密封处理及有石块压在电缆上未做临时保护,。,同一处电缆管路封堵,有未施作封堵管路,。,弱电管道间出地面管口未做封口处理及垃圾未清理.,三、电线管（钢管、,PVC,管）敷设不符合要求,1,、不符合现象,（,1,）、电缆管,多层重叠,，有此方高出钢筋的面筋。（,2,）、电线管,2,根或,2,根以上,并排紧贴,。（,3,）、电线管,埋墙深度太浅,，甚至埋在墙体外的粉层中。管子出现,死弯、痛折、凹痕,现象。（,4,）、电线管进入配电箱，,管口在箱内不顺填，露出太长；管口不平整、长短不一,；,管口不用保护圈；未紧锁固定。,（,5,）、预埋,PVC,电线管时不是用塞头堵塞管,口,，而是,用钳夹扁拗弯管口,。,2,、原因分析,（,1,）、,施工人员对有关规范不熟悉，工作态度马虎，贪图方便，不按规定执行。施工管理员管理不到位,。（,2,）、,建筑设计布置和电气专业配合不够，造成多条线管通过同一狭窄的平面,。,3,、预防措施,（,1,）、加强对现场施工人员施工过程的质量控制，对工人进行针对性的培训工作；管理人员要熟悉有关规范，从严管理。（,2,）、电线管多层重叠一般出现在高层建筑的公共通道中。当塔楼的住宅每层有,6,套以上时，建议土建最好,采用公共走廊天花吊顶的紧饰方式,，这样电气专业的大部分进户线可以通过在吊顶之上敷设的线槽直接进入住户。也可以,采用加厚公共走道楼板的方式,，使众多的电线管得以隐蔽。电气专业施工人员布管时应尽量减少同一点处线管的重叠层数。（,3,）、电线层不能并排紧贴，如施工中很难明显分开，,可用小水泥块将其隔开,。（,4,）、电线管埋入砖墙内，离其表面的距离,不应小子,15mm,，管道敷设要,横平竖直,。（,5,）、电线管的弯曲半径（暗埋）不应小于管子外径的,10,倍，管子弯曲要,用弯管机或拗捧,使弯曲处平整光滑，不出现扁折、凹痕等现象。（,6,）、电线管进入配电箱要平整，,露出长度为,3-5mm,，管口要用护套并锁紧箱壳,。进入落地式配电箱的电线管，,管口宜高出配电箱基础面,50-80mm,。（,7,）、预埋,PVC,电线管时，禁止用钳将管口夹扁、拗弯，,应用符合管径的,PVC,塞头封盖管口，并用胶布绑扎牢固。,三、电线管（钢管、,PVC,管）敷设不符合要求,电线,管离靠模板太近会造成保护层不足.,砌砖墙上之电气配管施工时管与管未预留适当间距.,电气配管之管与管未保持间距及墙壁开槽为不规则.,精装修办公区配电管施工於龙骨外为错误造成後续无法封板.,预留电管管口未封堵保护.,四、导线的接线、连接质量和色标不符合要求,1,、不符合现象,（,l,）、,多股导线不采用铜接头，直接做成,“,羊眼圈,”,状，但又不扩锡,。（,2,）、与开关、插座、配电箱的接线端于连接时，,一个端子上接几根导线,。（,3,）、,线头裸露、导线排列不整齐，没有捆绑包扎,。（,4,）、导线的三相、零线（,N,线）、接地保护线（,PE,线）,色标不一致，或者混淆,。,2,、原因分析,（,l,）、,施工人员未熟练掌握导线的接线工艺和技术,。（,2,）、,材料采购员没有按照要求备足施工所需的各种导线颜色及数量，或者施工管理人员为了节省材料而混用,。,3,、预防措施,（,l,）、加强施工人员对规范的学习和技能的培训工作。（,2,）、多股导线的连接，,应用镀锌铜接头压接,，尽量不要做,“,羊眼圈,”,状，如做，则应均匀搪锡。（,3,）、在接线柱和接线端子上的导线连接只宜,1,根，如需接两根，中间需加平垫片；不允许,3,根以上的连接。（,4,）、导线编排要横平竖直，剥线头时应保持各线头长度一致，导线插入接线端子后,不应有导体裸露,；铜接头与导线连接处要,用与导线相同颜色的绝缘胶布包扎,。（,5,）、材料采购人员一定要按现场需要配足各种颜色的导线。（,6,）、施工人员应清楚分清相线、零线（,N,线）、接地保护线（,PE,线）的作用与色标的区分，,即,A,相,-,黄色，,B,相,-,绿色，,C,相,-,红色；单相时一般宜用红色；零线（,N,线）应用浅蓝色或蓝色；接地保护线（,PE线,）必须用黄绿双色导线,。,四、导线的接线、连接质量和色标不符合要求,依据施工规范要求,所有配电系统电缆电线不得作中间连接.,依据施工规范要求,所有配电系统电缆端头电缆外护套及芯线应套有端头护套.,电缆进出入金属隔板应使用护口,电缆的始端及未端必须挂设电缆标牌,电缆端头应套有端头护套.,水泵设备配电线未使用金属软管.,挢架配拉线电缆需顺序排列整齐且电缆需同等位及适当距离使用固定束带,不能凌乱.,五、配电箱的安装、配线不符合要求,l,、不符合现象,（,l,）、箱体与墙体有缝隙，,箱体不平直,。（,2,）、箱体内的,沙浆、杂物未清理干净,。（,3,）、箱壳的开孔不符合要求，特别是,用电焊或气焊开孔，严重破坏箱体的油漆保护层，破坏箱体的美观。,（,4,）、落地的动力箱接地不明显（做在箱底下，不易发现），,重复接地导线截面不够。箱体内线头裸露，布线不整齐，导线不留余量。,2,、原因分析,（,l,）、安装箱体时与土建配合不够，土建补缝不饱满，,箱体安装时没有用水准权校水平。,（,2,）、认真将箱内的沙浆杂物清理干净。（,3,）、箱体的,“,敲落孔,”,开孔与进线管不匹配时，,必须用机械开孔或送回生产厂家要求重新加工，或订货时严格标定尺寸，按尺寸生产。,3,、预防措施,（,1,）、加强检查督促，增强施工人员的责任心。（,2,）、透切理解验收部门关于接地的有关规定。根据供电部门和市质检总站的要求，动力箱的箱体接地点和导线必须明确显露出来，不能在箱底下焊接或接线。接地的导线按规范当装置的相,线截面,S16mm2,时，接地线最小截面为,S,；当,16S35mm2,时，接地线的最小截面为,16mm2,；当,S35mm2,时，接地线的最小截面为,S,2,。（,3,）、箱体内的线头要统一，,不能裸露，布线要整齐美观，绑扎固定,，导线要留有一定的余量，,一般在箱体内要有,10-5CM,的余量,。,五、配电箱的安装、配线不符合要求,配电箱门栓安装时,上部采用固定插梢,下部为活动插梢,不得颠倒,。(集团统一施工图C12-057),部分配电柜之控制模块未固定安装妥档.,配电箱内所有电器电气螺丝上紧确认後需上色漆点标示,。,六、开关、插座的盒和面板的安装、接线不符合要求,1,、不符合现象,（,1,）、,线盒预埋太深，标高不一；面板与墙体间有缝隙，面板有胶漆污染，不平直,。（,2,）、,线盒留有沙浆杂物,。（,3,）、开关、插座的相线、零线、,PE,保护线,有串接现象,。（,4,）、开关、插座的,导线线头裸露，固定螺栓松动，盒内导线余量不足,。,2,、原因分析,（,1,）、,预埋线盒时没有牢靠固定,，模板胀模，,安装时坐标不准确,。（,2,）、施工人员责任心不强，,对电器的使用安全重要性认识不足，贪图方便,。（,3,）、存在不合理的节省材料思想。,3,、预防措施,（,1,）、与土建专业密切配合，准确牢靠固定线盒；当预埋的线盒过深时，应加装一个线盒。安装面板时要横平竖直，,应用水平仪调校水平，保证安装高度的统一,。另外，安装面板后要饱满补缝，不允许留有缝隙，做好面板的清洁保护。（,2,）、加强管理监督，确保开关、插座中的相线、零线、,PE,保护线不能串接，先清理干净盒内的砂浆。（,3,）、剥线时固定尺寸，保证线头整齐统一，安装后线头不裸露；同时为了牢固压紧导线，,单芯线在插入线孔时应拗成双股，用螺丝项紧、拧紧,。（,4,）、开关、插座盒内的导线应留有一定的余量，,一般以,100-150mm,为宜,；要坚决杜绝不合理的省料贪头。,六、开关、插座的盒和面板的安装、接线不符合要求,接线盒盖内陷,必需立即改善处理.,电气盒子之间间距过小及高低不齐,排烟控制阀线管及控制模块未固定安装妥档.,所有电气接线盒于屋外都未使用防水接线盒.,七、灯具、吊扇安装不符合要求,1,、不符合现象,（,l,）、灯位,安装偏位，不在中心点上,。（,2,）、成排灯具的,水平度、直线度偏差较大,。（,3,）、吊链日光灯,链条不平行，引下的导线未编叉,。（,4,）、吊扇的吊钩用,螺纹钢加工，成型差,；,钟罩不吸顶，接线盒外露,。（,5,）、阳台灯,底盘铁板大落，生锈,。（,6,）、天花吊顶的简灯,开孔大大，不整齐,。,2,、原因分析,（,l,）、预埋灯盒时位置不对，有偏差，安装灯具时没有采取补救措施。（,2,）、施工人咒责任心不强，,对现行的施工及验收规范、质量检验评定标准不熟悉,。（,3,）、采购员购买灯具时贪图使宣，罔顾质量；（,4,）、筒灯开孔时,没有定好尺寸位置、圆孔直径不统一等,。,3,、预防措施,（,l,）、安装灯具前，应认真找准中心点，及时纠正偏差。（,2,）、按规范要求，成排灯具安装的,偏差不应大于,5mm,，因此，在施工中,需要拉线定位,，使灯具在纵向、横向、斜向以及主同低水平均为一直线。（,3,）、日光灯的,吊链应相互平直，不得出现八字型，导线引下应与吊链编叉在一起,。（,4,）、预埋吊扇挂钩时，,应用不小于,8,的镀锌圆钢与板内的钢筋固定在一起，不准采用螺纹钢，吊钩加工成型应一致，且刷防锈漆,。吊扇的钟罩能够吸顶且将吊钩和接线盒遮住。成排的吊扇应成一直线，,偏差,5mm,。（,5,）、阳台灯具的,底盒铁板厚度,0.5mm,，且油漆表面均匀平滑，能很好地起到防锈的作用；玻璃罩不能太薄，以免安装时破裂。（,6,）、天花吊顶的筒灯开孔要先定好坐标，除要求平直，整齐和均等外，开孔的大小要符合筒灯的规格，不得太大，以保证筒灯安装时外圈牢固地紧贴吊顶，不露缝隙。（,7,）、施工人员、采购人员要认真执行国家和地方的有关规范。,七、灯具、吊扇安装不符合要求,吊练式照明灯配管线,未依施工规范要求施作.,吊练式照明灯配管线,未依施工规范要求施作.,照明灯线槽盖版未安装好.,照明灯电气管弯管处变形.,PVC电管配管固定使用铜线绑扎未使用专用固定夹具.,八、电缆、母线安装不符合要求,l,、不符合现象,（,l,）、电缆安装后,没有统一挂牌,，电缆在电缆沟、桥架中,敷设杂乱,。（,2,）、在竖井中，电缆孔,堵封不严密,；垂直固定电缆的,支架太小，太软，向下倾斜,。（,3,）、电缆穿过进户管后,没有封堵严密,。（,4,）、接线端子（线耳）过大或过小，壁太薄，压接头时破裂。（,5,）、母线的插接箱子,安装不平直,，各段母线太长，不易运输和安装。,2,、原因分析,（,1,）、各电缆施工单位没有协调好，只求自己敷设的电缆能通过即可。（,2,）、与土建单位在封堵强电竖井时没有协调好，,施工人员不掌握封堵的技术,。（,3,）、材料不及格，采购人员,不按照标准购买电缆固定支架和接线端于（线耳）,。（,4,）、建筑专业留给电气专业做强电竖井的面积太小，造成强电竖井布置困难。,3,、预防措施,（,1,）、电缆施工队伍之间要协调好，将大小电缆分别排好走向和位置，,安装完毕后统一用防潮防腐纸牌挂牌，注明各式各样条电缆的线路编号、型号、规格和起讫点,。挂牌位置为：,电缆终端头、拐弯处、夹层内，竖井的两端，电缆沟的人手工艺孔,等。（,2,）、用麻丝和沥青混合物堵封竖井电缆通过的洞口，有室外进户管到地下室时，管口要作防水处理，这些工作需要和土建专业密切配合。堵封后清理干净现场。（,3,）、采购,单位,购买电缆圆定支架、接线端子（线耳）等材料时，要按照规范购买。在压接头时，准确选用相对应的油压钳和对应的套件。（,4,）、母线订货时，必须保证每段母线不得大于每层楼高；,一般不大于,3,米,，以方便楼内搬运和安装。（,5,）、母线及配件进场时，要严格按照,GBJ149,90,电气装置安装工程母线装置施工及验收规范,和合同验货。（,6,）、,安装插接箱时，要横平竖直，与母线接触可靠、牢固,。,八、电缆、母线安装不符合要求,挢架质量阳极处理异常未确实处理.,Cable tray挢架弯头配件表面阳极处理质量异常.,电缆挢架拉配线未确实整理及超过挢架容载负荷.,挢架安装使用电焊衔接处,生锈,及本体孔洞周边生锈.,挢架之吊架水平垂直位置歪斜未成直线需施工前先行使用水平线放样成直线再施工,.,九、室内外电缆沟构筑物和电缆管敷设不符合要求,l,、不符合现象,（,1,）、电缆沟和砼支架,安装不平直，易折断,。（,2,）、电缆沟、电缆管,排水不畅,。（,3,）、电缆,过路管埋设深度不够，喇叭口破裂、不规则,。（,4,）、,钢管防锈防腐漆不均匀，密封性不够特别是管内的防锈、防腐未做,。（,5,）、接地极在电缆沟中不平直、松脱，与过路管的格接不全面、部分管漏焊。,2,、原因分析,（,1,）、土建施工单位施工时不认真；砼支架预制件老化或没有钢筋作骨，以致承受力不够。（,2,）、电缆沟底没有一定的坡度，也没有按规范做集水坑；现场客观条件不满足排水要求。（,3,）、安装的施工人员责任心不强，有其他专业的管道或井影响电缆管的敷设。（,4,）、,没有按要求在逐条排管时，逐条焊接地极，待全部管埋完再焊接时条件已不允许逐一焊接，只好在喇叭口处焊接凑数。,3,、预防措施,（,l,）、土建单位在安装砼支架时，,应拉线找平、找垂直,；其中,最上层支架至沟顶距离为,150mm,200mm,，,最下层支架至沟底距离为,50mm,100mm,。应到合格的生产厂家购买合格的砼支架，保证有足够的承托力；,钢制支架要做好防锈防腐保证。,（,2,）、根据,GB50054,95,低压配电设计规范,的有关规定，电缆沟底部排水沟坡度不应小于,0.5,，并设集水坑，积水直接排入下水道；集水坑的做法参考建筑的有关规范，也可以参考吕光在编的,建筑电气安装工程图集,第二版第一册,535,电缆人孔井通用做法。当集水坑远离雨水井或雨水井的标高高于电缆沟底时，应对相应的排水系统作对应的调整。因此，在室外综合管网图会审时要认真比较各专业的相关标高。（,3,）、喇叭口要求均匀整齐，没有裂纹。电缆管预埋时要,保证深度为,0.7m,以下；如客观条件不能满足，需要管上面作水泥砂浆包封，以确保管道不被压坏。,（,4,）、电缆管要用厚壁铜管，,内外均应涂刷防腐防锈漆或沥青，漆面要均匀；特别是焊接口处，更需作防锈处理,。两根电缆管对接时，内管口应对准，然后,加短套管（长度不小于电缆管外径的,2.2,倍）牢固、密封地焊接。,（,5,）、电缆沟中的接地肩钢安装要牢固，,一般每隔,0.5,1.5m,安装一个固定端子，高沟底高度为,250mm,300mm,。在通过过路管时，要分别与各条钢管搭接，搭接处作好防腐防锈处理。为了保证每根钢管能与接地极可靠搭接，在埋管时逐一焊接，不允许把管埋完后才焊接。,十、路灯、草坪灯、庭园灯和地灯的安装不符合要求,1,、不符合现象,（,1,）、灯杆,掉漆、生锈、松动,。（,2,）、,接地安装不符合要求，甚至没有接地线,。（,3,）、灯罩,太薄，易破损、脱落,。（,4,）、草坪灯、地灯的,灯泡瓦数太大，使用时灯罩温度过高，易烫伤人,；或者,灯罩边角锋利易割伤人。,2,、原因分析,（,1,）、购买灯具时没有严格要求；防锈层没有做好；灯罩的玻璃或塑料强度不够；固定灯座的螺栓不相符，难以固定。（,2,）、设计时只考虑照度，疏忽了可能会对行人、特别是小孩触摸时造成伤害。（,3,）、施工人员不认真执行规范，对接地对人身安 全的重要性认识不足。,3,、预防措施,（,l,）、选用合格的灯具，特别是针对我市的沿海潮湿天气，一定要选用较好的防锈灯杆；灯罩无论是塑料或者玻璃，均应具有较强的抗台风强度。（,2,）、草坪灯、地灯一般追求的是点缀效果，在设计及选型时应考虑到大功率的白炽所产生的温度的影响。有关方面的数据表明，,灯炮表面温度，,60W,可达,137,180,，,100w,的可达,170,216,，所以，在低矮和保护罩狭小的地灯、草坪灯安装,60W,以上的灯泡，极易使保护罩温度过高而烫伤人。另外，一些草坪灯为了选型别致，边角太过锋利，也易伤及喜欢触摸的小孩这种事故益田村发生过几次。（,3,）、接地事关人命，路灯、草坪灯、庭园灯和地灯必须有良好的接地；灯杆的接地极必须焊接牢靠，接头处搪锡，,路灯电源的,PE,保护线与灯杆接地极连接时必须用弹簧垫片压顶后再拧上螺母。,九、室内外电缆沟构筑物和电缆管敷设不符合要求,弱电外管SC100管口未处理,易造成电线损伤.,电缆沟内电缆线杂乱有垃圾.,路灯基座螺丝头需做防锈保护处理.,出墙线管长短不一,管口无保护.,弱电外管SC100管口未处理,易造成电线损伤.,十一、电话、电视系统的敷线、面板接线不符合要求,1,、不符合现象,（,1,）、多条电话线在高层建筑的弱电竖井里,没,有捆扎、分别固定，显得杂乱,。（,2,）、,D P,箱的,线头编号不明显，编号纸牌回潮，字体难辨,。（,3,）、电话插座,接线松动，电话音质失真,。（,4,）、电视天线,损坏屏蔽层，电视音像失真,。（,5,）、施工中,易弄,脏墙面，施工完毕后没能清洁净现场。,2,、原因分析,（,1,）、,施工人员责任心不强,。（,2,）、进场时间较晚，作为专业队伍，从现场条件的具备到为了防止布线被偷，电视、电视队伍一般进场较晚，此时土建的墙面往往已完成粉刷工序，因此他们在施工时易弄脏墙面。,3,、预防措施,（,1,）、加强对施工人员的管理，与土建专业密切配合，,施工安装完毕要清洁现场，保持地面和墙面清洁,。（,2,）、多条电话线在弱电竖井里敷设时，要捆扎成束，,并要求在每隔,1.5,米处固定干线槽内，盖好线槽盖板,。（,3,）、电话线接头要用防潮的接线接头连接，用线钳压紧；电话座接线要小心拧紧螺丝，既要紧固导线又不能压断接线（电话线芯较小）。（,4,）、,DP,箱里的电话线要整齐排列，,每根电话线的线头均用防潮线牌标明回路和房问号码,，以方便日后电话安装。（,5,）、电视天线的屏蔽层在穿管时易被硬物刮破，因此在,穿线前应将管清理干净，将管口磨滑，穿线时要小心抽拉，以免损坏屏蔽层,，确保电视图像、音质的清晰。,十二、消防、智能系统的探头安装不符合要求,不符合现象,（,1,）、探头,安装松动,、,与墙、板、吊顶间有缝隙,。（,2,）、,探头与灯具挨得太近，灯具的热量影响探头的灵敏度,。,2,、原因分析,（,1,）、施工人员在安装探头底座时没有认真找平、固定。（,2,）、安装平面窄小，预埋管盒时没有注意将探头与灯具的距离拉平。,3,、预防措施,（,1,）、增强施工人员的责任心，底座安装时一定要与极、墙面找平，安装探头时注意拧紧。（,2,）、一般情况下，洗手间的天花面积较小，往往使灯具与智能探头挨得太近，这时应适当调整灯具的中心点和探头离窗口的距离，,保证两者的距离在,50CM,左右,。公共走道天花顶上的消防探头，在预埋线盒时就应使之与灯具保持不小子,50CM,的距离（灯具保证在中心位置上）。,十二、消防、智能系统的探头安装不符合要求,配管不完全造成配线异常.,消防烟感器涂料前未做防保护.,消防排烟手动控制器未於涂料前完成box预留孔造成後续墙面二次施工.,明装box预留位置需注意美观.,消防烟感器电线规格不符合及管路&全部接线盒未涂防火漆.,敬请指教！谢谢!,建筑工程的质量通病还远不止上面所述的这些，希望大家广泛查阅各种资料，对各种通病现象进行了解！以避免在我们的工程中再次出现！,
