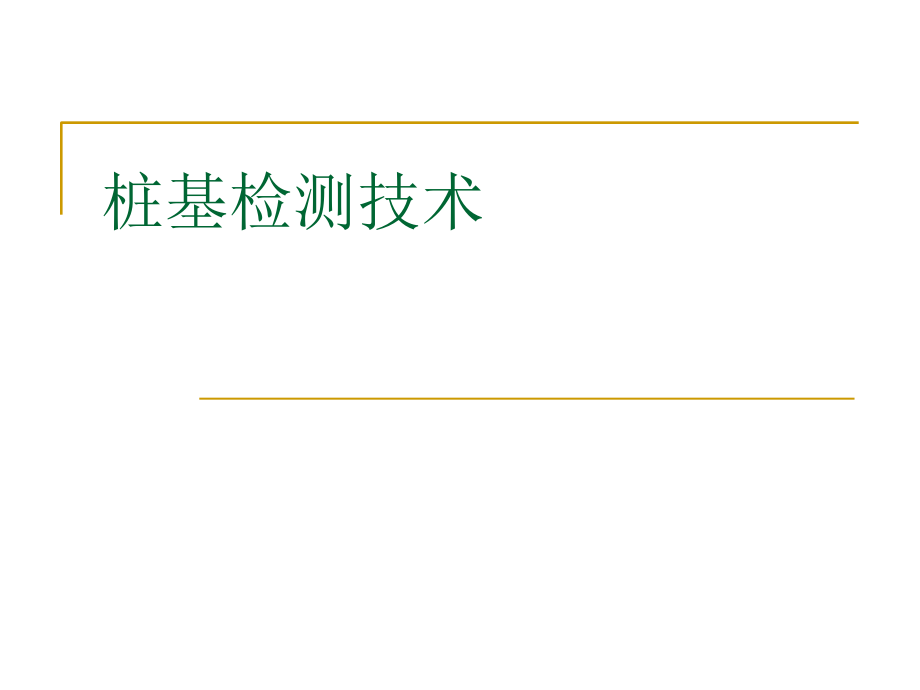

桩基检测技术讲义讲稿.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桩基检测技术,一、桩基检测技术分类,静力试桩法,(,有损检测,):,静荷载试验法、钻桩取芯试验法,;,(2),动力试桩法,(,无损检测,):,高应变动力试桩法,包括凯斯法和凯普维普法,;,低应变动力试桩法,包括稳态激振的稳态机械阻抗法和共振法,瞬态激振的瞬态动力法、水电效应法、动力参数法,(,包括频率波和初速度法,),埋管超声法。,2 桩基检测特点,静力试桩法可靠、直观,是常用的桩基承载力检测方法,但费时、费力、费用昂贵,;,(2),动力试桩法属于无损检测技术,它以振动理论、应力波理论为基础,采用先进的微电子仪器及信号处理技术,具有设备轻便、快速、费用低廉等优点。,高应变动力试桩法分为凯斯法和凯普维普法即波形拟合法。凯斯法的优点是可以快速地对单桩极限承载力和桩身结构的完整性作出估计,实现现场的实时分析,同时可用来对打桩过程实行监测和监控,对预制打入桩特别适合,;,波形拟合法的优点是精度高,缺点是分析计算复杂,需要经过专业工程技术人员进行信号拟合分析。,低应变桩基承载力检测分为稳态机械阻抗法、瞬态机械阻抗法等。低应变法是通过桩的动刚度和动静对比系数来求得桩的承载力。它的优点是设备简单、检测速度快、费用低廉,可以大面积检测;缺点是必须依赖静载试验以求出动静对比系数,精度较差。,高应变是建立在波动理论基础之上的方法,其与低应变方法主要区别在于高应变动力试桩法要求较大的激振力,使桩相对与桩周土能够产生最少2.0 mm 的下沉量。而低应变动力试桩法只要求微弱振动信号,桩的振动完全在弹性范围内。因此小应变法的激振方法比较方便、设备轻便;不足之处是测试精度较差。,现在,更多的工程技术人员和检测单位倾向采用小应变法检测桩的承载力。1995 年12月我国又正式颁布了相应的基桩低应变动力检测规程,这无疑对采用小应变法检测桩基承载力方法的进一步肯定。,3桩的完整性检测,桩身质量的检测是桩基检测技术的一个重要方面,即检测桩身的,无缩颈、断桩、夹泥、空洞、离析等桩,的缺陷。,桩身的质量问题,尤其灌注桩的质量问题是建筑工程中普遍关注的问题。1975 年国外有一个统计,在32 个工程1 024 根灌注桩中,有缺陷的达19%。1981 年第十届国际土力学及基础工程会议桩基础报告中指出:“在被调查的灌注桩总数中,有5%10%是有缺陷的”。我国的情况也不例外,不正规的打桩队出现质量事故的可能性还更大些。近十几年国内外在桩基完整性检测技术方面发展很快,也很成熟,涌现出小应变应力波反射法、埋管超声法、钻桩取芯法等方法。最具有代表性、用得最广泛的要数小应变应力波反射法。,一般动测法常含有传感、放大、记录、分析处理，以及监测、激振等几个部分，如图所示。,机械阻抗法,机械阻坑的定义,(1)基本原理,在桩基完整性检测时,把桩简化为一维的弹性直杆,桩受力时保持等截面,忽略桩的内外阻尼和桩侧土阻力,桩周土对桩的约束和支撑作用,集中由桩底的一个弹簧代替。桩的力从桩体截出dx 段,由达朗贝原理可推导出波动方程:,反射波法,(1)基本原理,在桩基完整性检测时,把桩简化为一维的弹性直杆,桩受力时保持等截面,忽略桩的内外阻尼和桩侧土阻力,桩周土对桩的约束和支撑作用,集中由桩底的一个弹簧代替。桩的力从桩体截出dx 段,由达朗贝原理可推导出波动方程:,对波动方程可用分离变量法和行波法求解,利用行波法对波动方程求解u=f(x-V t)+g(x+V t),其物理意义是波动解由两个行波迭加而成,一个是以(x-Vt)为变量的f 波,另一个是以(x+Vt)为分量的g波,这两个波均以不变的波速沿x 轴传播。用力敲击桩顶,产生一种沿桩身向下传播的力波(下行波),如桩身没有缺陷,此应力波传至桩底再反射回来至桩顶,如图1 所示;如桩身有缺陷则入射波在缺陷位置有反射波和透射波,反射波直接返回桩顶,透射波继续传播至桩底再产生反射波返回桩顶。,高应变动测仪检测,桩基，检测结果可提供基桩的极限承载力指标和桩身结构完整性评价。检测目的:、判定单桩竖向承载力是否满足设计要求、检测桩身缺陷及位置，判定桩身完整性、分析桩侧和桩端阻力,静方法原理,简介：利用堆载或锚桩等反力装置，由千斤顶施力于单桩、复合地基或天然地基，并记录被测对象的位移变化，由获得的力与位移曲线（Q-S），或位移时间曲线（S-Lgt）等资料，按照国家行业标准可确定:,1、单桩、复合地基或天然地基等极限承载力2、对工程桩的承载力进行抽样检验和评价3、实测桩身摩阻力和桩端阻力(研究性试验)适用范围：单桩竖向抗压静载荷试验、单桩水平静载荷试验、单桩竖向抗拔静载荷试验、地基处理的静载荷试验、天然地基的平板竖向静载荷试验等。,锚桩反力架检测桩基承载力,预制块堆载法桩基静载检测,大吨位砂包堆载法桩基静载检测,钻芯检测,桩身完整性及桩端持力层情况检测目的：,检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判定或鉴别桩端岩土性状，判定桩身完整性类别,
