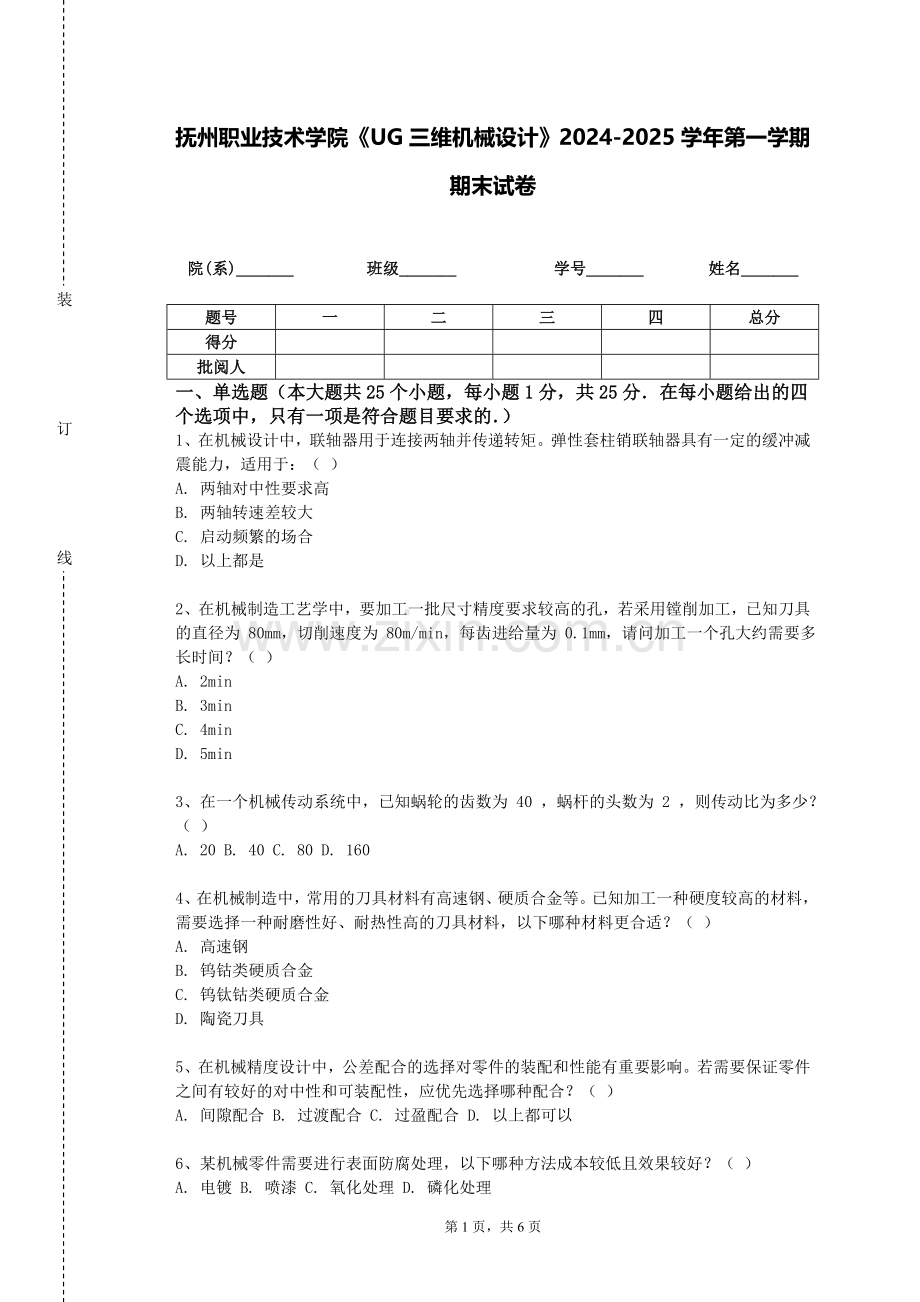

抚州职业技术学院《UG三维机械设计》2024-2025学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械设计中，联轴器用于连接两轴并传递转矩。弹性套柱销联轴器具有一定的缓冲减震能力，适用于：（ ）
A. 两轴对中性要求高
B. 两轴转速差较大
C. 启动频繁的场合
D. 以上都是

2、在机械制造工艺学中，要加工一批尺寸精度要求较高的孔，若采用镗削加工，已知刀具的直径为 80mm，切削速度为 80m/min，每齿进给量为 0.1mm，请问加工一个孔大约需要多长时间？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

3、在一个机械传动系统中，已知蜗轮的齿数为 40 ，蜗杆的头数为 2 ，则传动比为多少？（ ）
A. 20 B. 40 C. 80 D. 160

4、在机械制造中，常用的刀具材料有高速钢、硬质合金等。已知加工一种硬度较高的材料，需要选择一种耐磨性好、耐热性高的刀具材料，以下哪种材料更合适？（ ）
A. 高速钢
B. 钨钴类硬质合金
C. 钨钛钴类硬质合金
D. 陶瓷刀具

5、在机械精度设计中，公差配合的选择对零件的装配和性能有重要影响。若需要保证零件之间有较好的对中性和可装配性，应优先选择哪种配合？（ ）
A. 间隙配合 B. 过渡配合 C. 过盈配合 D. 以上都可以

6、某机械零件需要进行表面防腐处理，以下哪种方法成本较低且效果较好？（ ）
A. 电镀 B. 喷漆 C. 氧化处理 D. 磷化处理

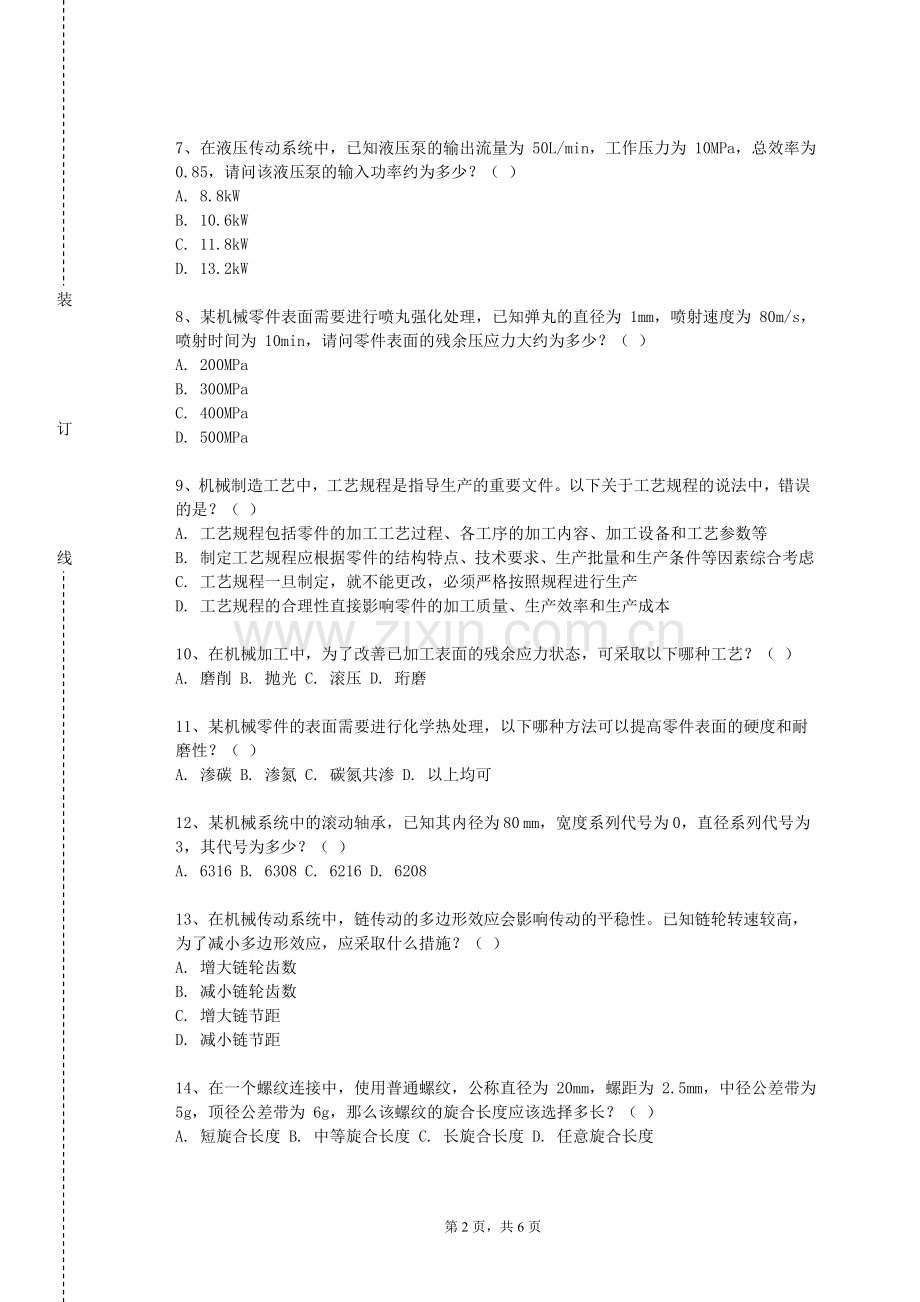

7、在液压传动系统中，已知液压泵的输出流量为 50L/min，工作压力为 10MPa，总效率为 0.85，请问该液压泵的输入功率约为多少？（ ）
A. 8.8kW
B. 10.6kW
C. 11.8kW
D. 13.2kW

8、某机械零件表面需要进行喷丸强化处理，已知弹丸的直径为 1mm，喷射速度为 80m/s，喷射时间为 10min，请问零件表面的残余压应力大约为多少？（ ）
A. 200MPa
B. 300MPa
C. 400MPa
D. 500MPa

9、机械制造工艺中，工艺规程是指导生产的重要文件。以下关于工艺规程的说法中，错误的是？（ ）
A. 工艺规程包括零件的加工工艺过程、各工序的加工内容、加工设备和工艺参数等
B. 制定工艺规程应根据零件的结构特点、技术要求、生产批量和生产条件等因素综合考虑
C. 工艺规程一旦制定，就不能更改，必须严格按照规程进行生产
D. 工艺规程的合理性直接影响零件的加工质量、生产效率和生产成本

10、在机械加工中，为了改善已加工表面的残余应力状态，可采取以下哪种工艺？（ ）
A. 磨削 B. 抛光 C. 滚压 D. 珩磨

11、某机械零件的表面需要进行化学热处理，以下哪种方法可以提高零件表面的硬度和耐磨性？（ ）
A. 渗碳 B. 渗氮 C. 碳氮共渗 D. 以上均可

12、某机械系统中的滚动轴承，已知其内径为 80 mm，宽度系列代号为 0，直径系列代号为 3，其代号为多少？（ ）
A. 6316 B. 6308 C. 6216 D. 6208

13、在机械传动系统中，链传动的多边形效应会影响传动的平稳性。已知链轮转速较高，为了减小多边形效应，应采取什么措施？（ ）
A. 增大链轮齿数
B. 减小链轮齿数
C. 增大链节距
D. 减小链节距

14、在一个螺纹连接中，使用普通螺纹，公称直径为 20mm，螺距为 2.5mm，中径公差带为 5g，顶径公差带为 6g，那么该螺纹的旋合长度应该选择多长？（ ）
A. 短旋合长度 B. 中等旋合长度 C. 长旋合长度 D. 任意旋合长度

15、在机械原理中，一个凸轮机构，已知凸轮的基圆半径为 50mm，滚子半径为 10mm，从动件的行程为 30mm，请问凸轮的最大压力角大约在什么位置？（ ）
A. 从动件上升的起始位置
B. 从动件上升的中间位置
C. 从动件上升的终止位置
D. 无法确定

16、在机械工程中，带传动的张紧装置有多种类型。以下关于张紧装置的说法中，错误的是？（ ）
A. 定期张紧装置适用于中心距不可调的带传动
B. 自动张紧装置可以根据带的张力自动调整张紧力
C. 采用张紧轮张紧时，张紧轮应放在松边靠近大带轮处
D. 张紧装置的作用是保持带传动的正常工作，防止带打滑

17、在一台高速旋转的机械轴系中，为了减少轴的振动和提高旋转精度，通常会采用哪种类型的轴承？（ ）
A. 深沟球轴承 B. 圆柱滚子轴承 C. 角接触球轴承 D. 调心滚子轴承

18、在机械制造中，夹具是保证加工精度的重要工具。以下关于夹具的说法中，错误的是？（ ）
A. 夹具可以分为通用夹具和专用夹具，专用夹具适用于特定零件的加工
B. 夹具的主要组成部分有定位元件、夹紧装置、夹具体等
C. 夹具的设计应保证工件在加工过程中的定位准确、夹紧可靠
D. 夹具的精度对加工精度没有影响，只需要满足工件的装夹要求即可

19、某机械系统中的滑动轴承，已知其宽径比 B/d = 1.2，轴颈直径 d = 80 mm，轴承宽度 B 约为多少？（ ）
A. 80 mm B. 90 mm C. 96 mm D. 100 mm

20、在机械设计中，对于一个需要经常拆卸的螺纹连接，应选用哪种螺纹？（ ）
A. 三角形螺纹 B. 梯形螺纹 C. 矩形螺纹 D. 锯齿形螺纹

21、在机械设计中，需要选择合适的螺纹连接。某连接处需要经常拆卸，且承受较大的轴向力，以下哪种螺纹连接更合适？（ ）
A. 普通螺栓连接
B. 双头螺柱连接
C. 螺钉连接
D. 紧定螺钉连接

22、一个标准渐开线直齿圆柱齿轮，已知齿顶高系数 ha* = 1，顶隙系数 c* = 0.25，模数 m = 5 mm，齿数 z = 40，其齿顶圆直径 da 为多少？（ ）
A. 200 mm B. 210 mm C. 220 mm D. 230 mm

23、在机械设计中，螺栓连接的预紧力对连接的可靠性有重要影响。以下关于预紧力的说法中，错误的是？（ ）
A. 预紧力可以提高螺栓连接的紧密性和防松能力
B. 预紧力过大，会导致螺栓发生塑性变形甚至断裂
C. 预紧力的大小应根据螺栓的材料、直径和连接的工作载荷等因素确定
D. 预紧力可以通过扳手的力矩来精确控制

24、在机械设计中，对于承受较大轴向载荷的轴，一般应采用哪种轴向固定方式？（ ）
A. 轴肩与轴环 B. 弹性挡圈 C. 圆螺母 D. 紧定螺钉

25、在一个铣床加工过程中，使用硬质合金铣刀铣削一个平面。已知铣刀直径为 80mm，切削速度为 120m/min，每齿进给量为 0.12mm，齿数为 6，那么工作台的进给速度约为多少？（ ）
A. 271mm/min
B. 326mm/min
C. 381mm/min
D. 436mm/min

二、简答题（本大题共4个小题，共20分)
1、（本题5分）在机械传动系统中，带传动的弹性滑动和打滑有何区别？

2、（本题5分）阐述在机械加工中，超声波加工的原理和特点，适用于加工的材料和零件类型。

3、（本题5分）阐述在机械制造中的自动化生产线设计，包括生产线的布局、设备的选型和控制系统的设计，分析自动化生产线的优点和适用场合。

4、（本题5分）详细阐述机械设计中的有限元分析方法，包括基本原理、建模过程和结果分析，并举例说明如何应用有限元分析优化机械结构。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）某工厂的一台折弯机在折弯金属板材时，角度不准确。请仔细分析可能的原因，如模具磨损、折弯压力不足、板材材质不均匀等，并提出提高折弯角度精度的措施。

2、（本题5分）在机械制造中的质量控制中，需要运用各种统计分析方法来监控和改进生产过程。请分析常用的质量控制工具（如控制图、直方图、排列图等）的原理和应用，以及如何通过质量控制来提高产品的一致性和稳定性。

3、（本题5分）机械加工中的热变形会影响加工精度。分析热变形的产生原因和影响，并提出减少热变形的措施。

4、（本题5分）一个复杂的机械装配体在装配过程中出现了配合公差超差的问题。分析可能导致这一问题的原因，包括零件加工精度、装配工艺、测量误差等，并阐述如何通过改进工艺和质量控制来解决。

5、（本题5分）机械工程中的项目管理对于确保项目顺利进行至关重要。请分析机械工程项目管理的流程和关键环节，并讨论如何提高项目管理水平。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）根据给定的传动方案，绘制一个齿轮齿条转向机构的装配图，标注齿条行程和齿轮参数。

2、（本题10分）按照给定的参数和要求，绘制一个板簧的零件图，标注板簧的长度、宽度、厚度等尺寸和技术要求。

3、（本题10分）绘制一个镗床镗杆的装配图，包含镗杆、镗刀、导向套等部件，标注尺寸和装配精度。
