稀土化合物的分离方法.ppt

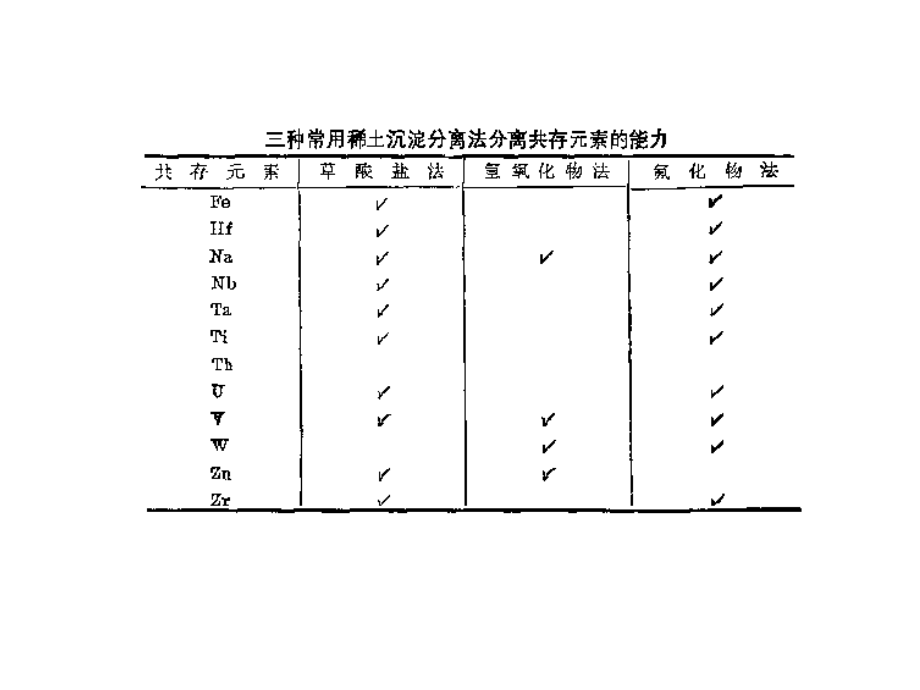

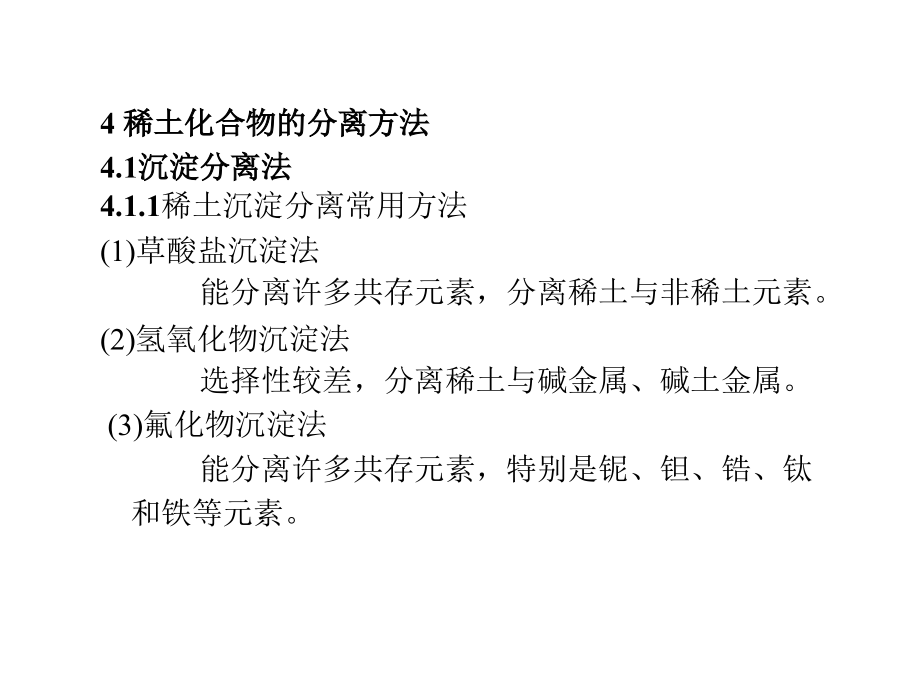

,稀土学院,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,4 稀土化合物的分离方法,4.1沉淀分离法,4.1.1,稀土沉淀分离常用方法,(1)草酸盐沉淀法,能分离许多共存元素，分离稀土与非稀土元素。,(2)氢氧化物沉淀法,选择性较差，分离稀土与碱金属、碱土金属。,(3)氟化物沉淀法,能分离许多共存元素，特别是铌、钽、,锆、钛,和铁等元素。,4.1.2 草酸盐沉淀分离法,(1)稀土草酸盐沉淀法的介质和沉淀剂,介质:,微酸性溶液,沉淀剂:过量草酸,沉淀组成:RE,2,(C,2,O,4,),3,nH,2,O(n=5,6,9,10),稀土草酸盐(白色)难溶于水，难溶于无机酸,参考教材：稀土元素分析化学 第五章,(2)草酸根活度对稀土草酸盐沉淀的影响,草酸用量和溶液pH值的选择,草酸稀土沉淀的最佳草酸根活度,控制合适的草酸根活度的操作方法,先加入适量的草酸再将溶液调节至一定的pH。,先将溶液调节至一定的pH，再加入适量的草酸。,(4)温度、搅拌和陈化时间对稀土草酸盐沉淀的影响,实验条件,稀土草酸盐沉淀温度：70-80,搅拌：在不断搅拌下加入草酸热溶液，再继续搅拌两,分钟。,陈化：于室温或,70-80,陈化2至6小时或放置过夜，,冷至室温后再进行过滤。,(5)共存元素的分离及其对稀土沉淀的影响,能将铁、铝、镍、铬、镁、锆、铪和铀等元素分离；锌和铜有很强的共沉淀倾向；,在沉淀的酸度下，较多的钙随稀土共沉淀；,少量钡、镁和碱金属对分离没有干扰，但其含量与稀,土含量相当时就会出现共沉淀；,少量钛可加过氧化氢掩蔽，大量钛应采用氟化物沉淀,法事先分离除去；,当有大量共存元素时,不但分离不完全,而且还严重影,响稀土的定量沉淀。,(6)有机溶剂的作用和均相沉淀的应用,有机溶剂的作用,*,主要作用:减少离子的水化程度，降低沉淀的溶解度，,加速结晶的生长速度，提高沉淀的回收率；,*,分离效果:变差，适用于稀土的富集和快速分离。,例：沉淀分离稀土草酸盐时加入适量六次甲基四胺，,能增大结晶的粒度提高分离效果。,均相沉淀,改善稀土草酸盐沉淀分离效果的办法之一。,常用沉淀剂有草酸甲酯和草酸丙酮。,例:分离磷酸根，在含有10mL浓盐酸的100mL稀土溶,液中加入6克草酸甲酯，在7085,保温30分钟后，,再加入280mL含有8克草酸的热溶液。,在pHl.52的溶液中加入草酸丙酮，使溶液中的浓,度达到4，铈组稀土和钇组稀土的回收率分别为,99.7和99.34。,用钙为载体，在0.15mL盐酸溶液中用草酸丙酮沉淀,低含量稀土，获得了良好的分离效果。,(7)草酸盐沉淀分离法的一般操作,将含有约0.5克RE,3,O,2,的样品溶液加水稀释到200mL。,加0.1甲酚红指示剂数滴，用1:2氨水调节溶液酸,度，由红色变成橙色(pH2.02.5);,样品由钇组稀土组成或试液中含有大量酸时，应将,试液蒸发至近干，加0.01mol/L盐酸200mL，微热使,蒸干物溶解;,将试液加热至70-80,，在剧烈搅拌下慢慢加入70-,80,的8%草酸溶液50mL，再继续搅拌约两分钟。,将沉淀在室温下放置约四小时或放置过夜；,用中速滤纸过滤，用1%草酸溶液洗涤沉淀6-8次。,必要时可再将沉淀连同滤纸放回原烧杯中，加硝,酸30mL和过氯酸5mL加热蒸发至冒烟，再加5mL,硝酸蒸发至近干，然后按前述的操作重复进行一,次草酸盐沉淀分离；,若试液中稀土含量不足0.5克时，溶液稀释体积和,草酸加入量均应相应减少。,4.1.3 氢氧化物沉淀分离法,(1)稀土氢氧化物的碱性和溶解度,(2)在氨水氯化铵缓冲溶液中的沉淀分离,稀土氢氧化物沉淀法主要用于稀土与钙、镁,等元素的分离。,(3)氢氧化物沉淀分离中掩蔽剂的应用,三乙醇胺,在碱性溶液中，三乙醇胺能同铁、锰、铝、铜等,元素形成稳定的配合物，适量的三乙醇胺不影响稀土,氢氧化物的定量沉淀。,EDTA,EDTA对稀土有较强的配合作用，但用量适当，可,在稀土氢氧化物定量地沉淀的情况下，掩蔽一些共存元,素，提高氢氧化物沉淀分离的效果。,(4)稀土与磷酸根、氟离子等的分离,4.1.4氟化物沉淀分离法,(1)氟化物沉淀分离法的特点,沉淀剂：氢氟酸或氟化铵，不能用氟化钠或氟化钾。,含水氟化稀土胶状沉淀，加热转化为细小的颗粒状,沉淀。,稀土氟化物的溶解度比草酸盐小。,适用：*分解试样；,*微量稀土的富集；,*与铌、钽等元素分离。,(2)共存元素的分离及其对稀土氟化物沉淀的影响,稀土同锆、铪、铌、钽、钛、钨、钼、铁、铍、铝,和铀(,)等元素分离,存在大量的钾、钠时，铌、钽、锆和钛等元素生成,溶解度不大的配盐。,铝也可生成不溶性的水合氟化物；,钙和铅常部分随稀土沉淀，钍随稀土定量沉淀。,(3)氟化物沉淀分离法的一般操作,(4)稀土氟化物的分解,(5),微,量,稀,土,的,共,沉,淀,分,离,4.1.5单一稀土的沉淀分离和稀土分组沉淀分离,铈、铕能被氧化成四价或还原为两价，再沉淀分离。,(1)铈的沉淀分离,碘酸盐沉淀分离法,Ce(,)碘酸盐很难溶于有过量碘酸根存在的硝酸,溶液中，钍和锆也有类似的性质，但三价稀土元素的,碘酸盐却能溶于硝酸溶液。,水解法,Ce,Ce(,),碱式盐沉淀,其他沉淀方法,间硝基苯甲酸、高碘酸钾和溴酸盐等都曾用于铈,的沉淀分离。,氧化,沉淀剂,(2)铕的沉淀分离,Eu(,)Eu(,)硫酸盐沉淀,(3)钇的沉淀分离,(4)铈组稀土和钇组稀土的沉淀分离,还原,混合稀土,溶液,CrO,4,2-,轻稀土沉淀,溶液,煮沸,重稀土水解沉淀,钇留在溶液,4.1.6稀土中钍的沉淀分离和重量测定,(1)苯甲酸盐沉淀法,(2),六次甲基四胺沉淀法,(3),碘酸盐沉淀法,4.1.7稀土总量的重量测定法,(1)稀土草酸盐转化为氧化物的温度,*稀土氢氧化物、硝酸盐和碳酸盐:850,*稀土硫酸盐:1200,灼烧两小时,*稀土氟化物:1200,以上灼烧，不能完全转化,*稀土有机化合物，在一定的温度下，可灼烧成氧化物,*稀土草酸盐在空气中加热分解,稀土化合物,稀土草酸盐沉淀,灼烧,沉淀剂,稀土氧化物,(2)稀土氧化物的组成形式,*灼烧后稀土氧化物：均为倍半氧化物RE,2,O,3,*CeO,2,*Pr,6,O,11,：4PrO,2,Pr,2,O,3,*Tb,4,O,7,：2TbO,2,Tb,2,O,3,(3)稀土氧比物在灼烧和称量过程中的注意事项,*灼烧温度800-900以上,*控制灼烧时间30-60分钟,*操作要迅速,避免吸收空气中的二氧化碳和水分,4.2萃取分离法,4.2.1,稀土元素的萃取化学,(1)定义,萃取是一种分离技术。,*利用不相混溶的两个液相进行分离，也叫液液萃取或萃取法、溶剂萃取法。,*一种把被测定的物质或要除去的杂质从一个液相转移到另一液相的过程。,稀土元素萃取：以稀土元素为主要对象的分离方法。,用于稀土元素与非稀土元素的分离。,类型：*干扰元素萃取到有机相，稀土元素留在水相。,*稀土元素萃取到有机相，干扰元素留在水相。,参考教材：稀土元素分析化学 第二章,(2)萃取的主要类型,中性配合萃取,被萃取物是无机化合物的中性分子,萃取剂以中性分于形式参与反应,被萃取物与萃取剂形成中性配合物而被萃取,阳离子交换萃取：以酸性萃取剂萃取，被萃取的金属,离子置换出萃取剂中的氢离子。,螯合物萃取：,含氧螯合剂，含氮螯合剂，含硫螯合剂,酸性磷型萃取剂萃取：,单磷酰类,P204，,双磷酰类,有机羧酸萃取,离子缔合萃取,特点：金属离子以配合阴离子或配合阳离子的形式进,入有机相。,分类：配合阴离子萃取,配合阳离子萃取,协同萃取,协同效应：由两种或两种以上萃取剂组成混合体系，,金属离子的萃取分配比,D,混,显著大于每一,萃取剂在相同条件下单独使用的分配比之,和,D,加和,。,反协同效应：与其相反,（3）影响萃取的一些因素,酸度的影响,稀释剂的影响：改善两相分层的程度,改变稀土元素的萃取率,萃取剂浓度影响,配合剂或掩蔽剂,温度影响：对分层速度影响很大,萃取分离温度一般应在15以上,(4)萃取剂,对萃取剂的要求,至少有一个萃取功能基，通过它与金属离子相结合形成,萃合物。常见的萃取功能基是O、N、P、S四种原子。,具备相当长度的碳氢链或苯环。,有良好的选择性。,有较大的萃取容量。,物理性质要比重小、粘度低、表面张力较大。,化学稳定性好，不易水解或分解，能耐多种酸、碱或氧化还原作用，腐蚀性小。,反萃取容易、分层快速、不生成第三相，萃取剂能简便纯化再生，以便循环使用。,萃取剂的种类,含氧萃取剂：酮、醚、醇、酯类化合物,中性磷型萃取剂：正磷酸分子中三个羟基完全为烷基,酯化或为烷基取代的化合物,酸性磷型萃取剂：正磷酸分子中仍保留一个或两个羟,基末被酯化或取代,有机羧酸萃取剂：环烷酸，混合脂肪酸，叔碳酸,螯,合萃取剂,胺类萃取剂,4.2.2,稀土元素与非稀土元素的萃取分离,(1)从大量非稀土元素中分离微量稀土元素,有机羧酸萃取稀土总量丁酸萃取稀土,分离大量的Al、Fe、Ti、Mo、Nb、Ta、Zr、Sn和W,磺基水杨酸与NH,4,CNS作掩蔽剂,具有良好的专一性,*萃取稀土的条件(微克量毫克量)：,水相用硝酸铵饱和，pH=5.5,丁酸必须充分过量,有机相中的稀土用浓硝酸反萃取,高分子胺萃取稀土,用N263在6m,ol/L硝酸钠中，用二甲苯萃取稀土元素,pH：40.5mol/L硝酸均可,干扰：锆，可在萃取前加入EDTA掩蔽,注意：先除铁,TTA萃取稀土,0.1mol/LTTA甲基异丁基酮溶液,pH5的乙酸缓冲溶液,钙()、镁()、铬(,)和碱金属均留在水相,注意：pHl.5时稀土则不被萃取,PMBP萃取稀土总量,*痕量稀土的分离和测定,在pH5.5时，以铜试剂氯仿溶液萃取分离重,金属元素(在此条件下近30种金属离子均可萃取分离)，,继以0.01MPMBP苯萃取稀土使其与碱金届、碱土,金属、铬(,)、铝（,)分离，再以偶氮胂,反萃取(pH=2.5)后用吸光光度测定痕量稀土总量。,*铀钍中微量稀土元素的分离测定,*钢铁及合金中微量稀土的测定,*矿物岩石中稀土的测定,TBP萃取稀土总量,(2)从大量稀土元素中分离非稀土元素,醚类萃取,酮类萃取,1(2吡啶偶氮)2萘酚(PAN),8羟基喹啉,铜铁试剂,N苯甲酰苯胺(BPEA),双硫踪,二乙氨基硫代甲酸钠(DDTC，铜试剂),N235胺类萃取剂,磷型萃取剂萃取,4.2.3,稀土元素的分组萃取分离,(1)磷酸二丁酯(DBP)萃取分离,DBP对稀土相邻两元素的分离因,数较大，将稀土分为铈组(La-Nd),和钇组。,介质：0.94mol/L硝酸,萃取剂：0.3-0.4mol/LDBP-四,氯化碳溶液,萃取：*水相铈组稀土,*有机相钇组稀土，,用5mol/L盐酸反萃取,测定：吸光光度法,（2）二(2-乙基己基)磷酸(P204)萃取分离,La-Gd随酸度增加萃取率显著下降；,Dy-Lu(包括Y)的萃取率在相应的酸度下仍较高；,用P204萃取，在0.70.9N硝酸时，铈组和钇组的,分离较好；,钐、钆、铽、镝等元素萃取分离时有交叉现象。,（3）2-乙基己基膦酸单2-乙基己基酯(P507)萃取分离,分析步骤同P204分离法,注：*硝酸浓度改为0.3N,*萃取分离后，水相测定铈组元素,*有机相用3N硝酸反萃取2次后调节酸度，用偶氮,胂测定钇组稀土含量。,（4）二(1-甲庚基)磷酸(P215)萃取分离,特点：*酸度介于P204和P507之间,*分组的界线由La-Gd为铈组，其余为钇组,*分离测定方法同P204分离法，萃取酸度0.4N硝,酸，萃入有机相的钇组稀土用4N硝酸反萃取，,然后用偶氮胂测定。,（5）利用三元配合物的萃取分离,4.2.4单一稀土元素的萃取分离,(1)铈的分离和测定,萃取剂：TBP，,TBP-TTA协同萃取，PMBP,（2）铕的萃取分离,*铕比较容易还原为二价状态，萃取特性与三价稀,土元素差异较大，在制取铕的工艺上有应用，但,在分析方法上还末见使用报道。,*铕的还原剂常用锌粉、锌粒或锌汞剂，铕还原为,二价后，不易为萃取剂萃取，因而与三价稀土分,离。,（3）钇的萃取分离,PMBP萃取分离钇,茜素红,S,-正丁醇萃取比色法,萃取分离测定钇,4.3 离子交换分离,离子交换分离法：离子交换剂与溶液中的离子发生交换反,应而使离子分离的方法,4.3.1 离子交换树脂,离子交换树脂的结构,带有活性基团的网状高分子聚合物,骨架,活性基团,酚醛树脂,聚乙烯树脂,交联剂,酸性基团,碱性基团,-,SO,3,H,-COO,H,N,+,R,3,OH,-,NR,2,特殊基团,参考教材：稀土元素分析化学 第三章（第一节),聚合,磺化,聚苯乙烯磺酸型阳离子交换树脂,交联剂,交联作用,活性基团,R-SO,3,H,+M,+,=R-SO,3,M,+H,+,离子交换树脂的分类,依据活性基团分类,阳离子交换树脂,阴离子交换树脂,螯合树脂,特殊交换树脂,强酸型,弱酸型,交换基为酸性，H,+,与阳离子交换,SO,3,H,COO,H,O,H,pH 2,pH 6,使用 pH 范围,pH 10,交换基为碱性，阴离子发生交换,强碱型,弱碱型,N,+,(CH,3,),3,OH,-,N,+,H,3,OH,-,N,+,H,2,R,OH,-,N,+,HR,2,OH,-,pH 12,pH p,K,a,pOHp,K,b,交换反应,阳离子交换树脂,阴离子交换树脂,R-SO,3,H,+M,+,R-SO,3,M,+H,+,RN,+,(CH,3,),3,OH,-,+X,-,RN,+,(CH,3,),3,X,-,+Cl,-,R-NH,2,+,H,2,O,R-N,+,H,3,OH,-,水合作用,RN,+,H,3,OH,-,+X,-,RN,+,H,3,X,-,+OH,-,螯合交换树脂,R-L+,M,(R-L),n,M,离子交换树脂的性能参数,交联度,交换容量,表征骨架性能的参数,表征活性基团的性能参数,是指交联剂在反应物中所占的质量分数,交联度大，,树脂孔隙 ，交换反应速度 ，选择性,。,小,慢,高,交联度小，,树脂孔隙 ，交换反应速度 ，选择性 。,大,快,低,每克干树脂所能交换的物质的量,（mmol)。,决定于网状结构中活性基团的数目。,交换容量由实验测得,常用树脂的交联度在4 14%为宜。,交换容量的测定,称取某R,4,N,+,OH,-,型阴离子交换树脂2.00 g，置于锥型瓶中，加入0.200 mol/L HCl 100 mL 浸泡一昼夜。用移液管吸取25.00 mL,以甲基红为指示剂，用0.100 mol/L NaOH溶液滴定，消耗20.00 mL。计算离子交换树脂的交换容量。,I,V,V,0,流出曲线,始漏量,交换过程与总交换量,总交换容量,是指柱上树脂所能交换的总量。,4.3.2 离子交换亲合力,离子交换树脂与电解质溶液接触时发生离子交换反应,R,-,A,+,+B,+,R,-,B,+,+A,+,K,选择性系数，也叫分离因素,可以推导得,衡量树脂对离子的亲和力的大小的参数,亲和力,水合离子的半径,离子的电荷,K,半径小,K,电荷数,离子交换分离的基础,亲和力的 差异,强酸型阳离子交换树脂分离示例,Cl,-,K,+,Na,+,Ag,+,的分离,K,：亲和力,H,+,Na,+,K,+,Ag,+,H,2,O,交换,exchange,游离状态,洗脱 elute,H,+,Na,+,K,+,Ag,+,C,t,Na,+,K,+,Ag,+,淋洗曲线,洗脱剂 eluant,洗出液 eluate,测定天然水或自来水中阳离子的总浓度的方法及原理？,4.3.3 离子交换分离法的应用,（1）水的净化,H,+,OH,-,阳离子交换,阴离子交换,R-SO,3,H,+M,+,R-SO,3,M,+H,+,RN,+,H,3,OH,-,+X,-,RN,+,H,3,X,-,+OH,-,H,+,+OH,-,H,2,O,除去水中的杂质离子,去离子水,de-ionized water,（2）微量组分的富集,例：矿石中铂、钯的富集与测定,Pt(IV),Pd(II),Cl,-,PtCl,6,2-,PdCl,4,2-,RN,+,(CH,3,),3,OH,-,RN,+,(CH,3,),3,2,PtCl,6,2-,RN,+,(CH,3,),3,2,PdCl,4,2-,分光光度法测定,高温灰化,王水浸取,阴阳离子的 分离,Cr,3+,CrO,4,2-,Al,3+,FeCl,4,-,性质相似的物质的分离,氨基酸的分离,单一稀土的分离,（3）稀土元素分离,类型,*,阳离子交换色谱法：主要用于分离单一稀土及高纯,稀土中微量稀土杂质。,*阴离子交换色谱法：主要用于混合稀土元素的分组,分离。,络合洗脱剂的选择,稀土元素性质相近，离子交换树脂对各稀土离子的亲和力差别不大，任何一对相邻稀土元素的分离因素均几乎接近1。,*分离因素,*阳离子交换色谱分离稀土元素常用的络合洗脱剂,羟基羧酸类：如,-羟基异丁酸、,-羟基-甲基丁酸、,乳酸、柠檬酸、羟基乙酸、,杏仁酸及磺基水杨酸等,羧酸类：如乙酸、甲酸及草酸等,氨基羧酸类：如NTA、HEDTA、EDTA及DTPA等,张珏用0.5M乙酸铵(pH5.27)测定了稀土元素的分离,因素。,稀土洗脱顺序:,Dy-(Eu、Gd、Lu)-Er-(Tm、Sm、Yb)-Y-Nd-Pr-La。,
