电气安全8章.ppt

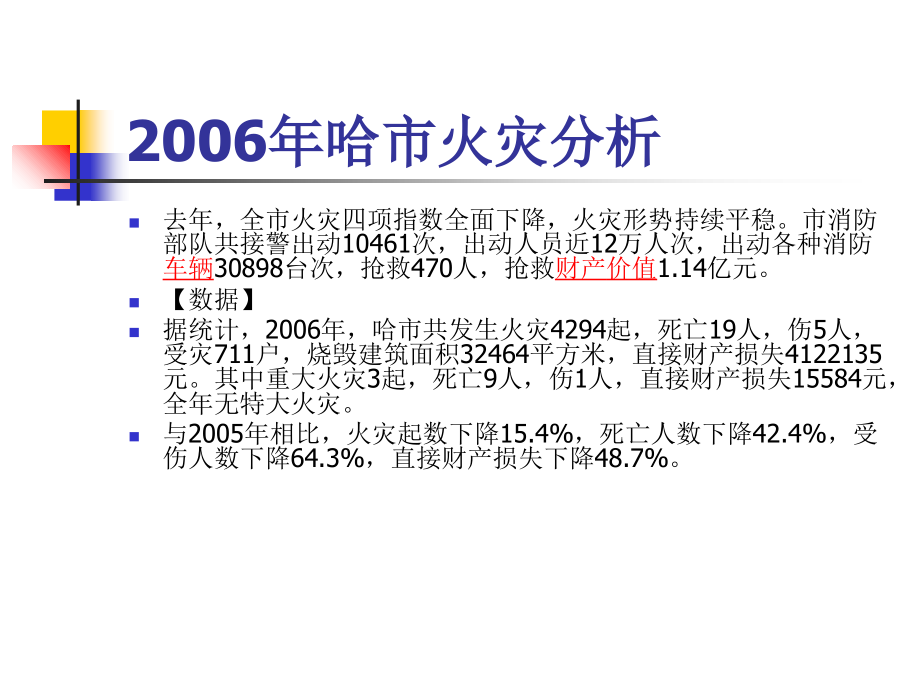

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电气安全8章,2006,年哈市火灾分析,去年，全市火灾四项指数全面下降，火灾形势持续平稳。市消防部队共接警出动,10461,次，出动人员近,12,万人次，出动各种消防,车辆,30898,台次，抢救,470,人，抢救,财产,价值,1.14,亿元。,【,数据,】,据统计，,2006,年，哈市共发生火灾,4294,起，死亡,19,人，伤,5,人，受灾,711,户，烧毁建筑面积,32464,平方米，直接财产损失,4122135,元。其中重大火灾,3,起，死亡,9,人，伤,1,人，直接财产损失,15584,元，全年无特大火灾。,与,2005,年相比，火灾起数下降,15.4%,，死亡人数下降,42.4%,，受伤人数下降,64.3%,，直接财产损失下降,48.7%,。,【,调查,】,对,2006,年哈尔滨市发生的,4294,起火灾，公安机关调查了,2341,起，调查率达到,54.5%,。经,分析,，这些火灾具有以下特点：,特点一：,电气引起火灾最多,电气、用火不慎、吸烟是引起火灾的主要原因。其中，,电气引起火灾居多，发生,640,起，占调查总数的,27.3%,；用火不慎引起火灾,632,起，占调查总数的,27%,；吸烟引起火灾,309,起，占调查总数的,13.2%,；其余依次为放火、玩火、违章操作和自燃引起火灾。,特点二：重大火灾原因有二,全市发生亡人火灾,12,起，死亡,19,人，直接财产损失,105234,元。其中，重大火灾,3,起，同比增加两起，死亡人数增加,6,人，伤人数持平，直接财产损失下降,58.3%,。,引起亡人火灾的主要原因是用火不慎、吸烟、,电气,、违章操作，其中重大火灾是由用火不慎和,电气火灾,引起。,特点三：居民住宅火灾多发,公安机关共调查居,(,村,),民住宅火灾,1562,起，死亡,19,人、伤,5,人，直接财产损失,279,万元。火灾起数、死亡人数、伤人数、直接财产损失分别占调查总数的,66.7%,、,100%,、,100%,、,80.4%,。公安机关调查堆场引起火灾,475,起，占火灾总起数的,11.1%,；公安机关调查交通工具引起火灾,218,起，占火灾总起数的,5.1%,。,特点四：晚间凌晨火灾易发,从火灾发生的时间看，,16,时至,18,时、,18,时至,20,时、,20,时至,22,时,3,个时段发生火灾最多，,16,时至,18,时发生火灾,303,起，占调查总数的,12.9%,；,18,时至,20,时发生火灾,377,起，占调查总数的,16.1%,；,20,时至,22,时发生火灾,308,起，占调查总数的,13.2%,。,3,起重大火灾分别发生在午夜前后和凌晨。,特点五：冬春两季火灾最多,从火灾发生的季节看，主要是冬季和春季，冬季发生火灾,1981,起，占火灾总起数的,46.1%,；春季发生火灾,1284,起，占火灾总起数的,29.9%,。其中，冬季发生两起重大火灾，春季发生,1,起重大火灾。,特点六：市区火灾高于乡村,市区中，南岗区、道里区、道外区火灾发生起数较多，共发生火灾,2532,起，占全市市区火灾总起数的,67.3%,，同比下降,12.6%,；县,(,市,),中，尚志市、五常市、双城市发生火灾占县,(,市,),火灾起数的,45.2%,，同比下降,30.6%,。,7个人的生命原本不会消逝,2006,年,6,月,17,日凌晨，下城区石桥街道杨家村新乡里一出租房起火，房屋为一层砖混结构的杂货铺，局部设木结构阁楼，阁楼作为一家四口的卧室。火灾过火面积,36,平方米，火灾造成,3,人死亡,。,6,月,30,日晚，萧山区戴村镇佛山村,1,组一民房起火，火灾过火面积约,150,平方米，造成户主洪某一家,4,人死亡,，起火部位为一层的小型家庭塑料加工作坊。“新乡里的火灾为店内导线短路，引燃周围可燃物品引起。戴村镇的火灾系一层塑料加工机器的电动机进线盒的接线端子过热引起。,两者都属于电气火灾,。,从消防部门的统计数据来看，电气是引发火灾的主要原因。去年，我市因电气引起的火灾有,50,起，占消防部门调查的,198,起火灾的,25.3%,，位居各类火灾原因之首。,电气线路引发火灾的主要原因有：,短路、过载和接触电阻过大,。,在短路电流突然增大时，其瞬间的放热量很大，大大超过了线路正常工作时的发热量，不仅能使绝缘皮烧毁，而且会使金属熔化，引起附近易燃可燃物燃烧，造成火灾。短路的主要原因有：使用绝缘电线、电缆时，没有按具体环境选用，使绝缘电线受高温、潮湿或腐蚀等影响，失去了绝缘能力；线路年久失修，绝缘层陈旧老化或受损；不按规程要求私拉乱接，管理不善，维护不当造成短路。,发生过载的主要原因有：导线截面积选择不当，实际负载超过了导线的安全载流量；在线路中接入了过多或功率过大的电气设备，超过了配电线路的负载能力。,接触电阻过大的原因有：电气线路连接不牢或其他原因，使接头接触不良，会导致局部接触电阻过大，发生过热，使金属变色甚至熔化，引起绝缘材料中可燃物燃烧。居民在进行电气线路敷设时一定要选择合适电线，并请专业电工按规程敷设。一旦发现电气线路冒火花、经常跳闸，或过热等不正常现场，要及时请专业人员进行检查。,南宁市矿务局二塘煤矿“,2002.10.29”,特大电气火灾事故,2002,年,10,月,29,日 凌晨,3,时，广西壮族自治区南宁市矿务局二塘煤矿井下发生一起特大电气火灾事故，,造成,30,人死亡，直接经济损失,198.8,万元。,事故发生后，国务院领导同志十分重视，并作了重要批示。国家煤矿安全监察局副局长赵铁锤带领有关人员赶赴事故现场，指导事故抢救和开展调查处理工作；监察部、全国总工会等部门有关人员也相继到达现场。根据国务院,特别重大事故调查程序暂行规定,和,煤矿安全监察条例,，,10,月,31,日 成立了由赵铁锤同志和广西壮族自治区人民政府常务副主席王万宾任组长，国家煤矿安全监察局、监察部、全国总工会、广西壮族自治区人民政府有关部门人员组成的南宁市矿务局二塘煤矿“,10.29”,特大电气火灾事故调查组。事故调查组经过现场勘察、调查取证、查阅资料、询问有关人员以及科学分析、认证，查明了事故发生的经过和原因，确定了事故性质，分清了事故责任，提出了对事故责任者的处理建议，并提出了防范措施。有关情况如下：,一、矿井概况,南宁市矿务局二塘煤矿位于南宁市邕宾旧公路,12,公里 处，为南宁市地方国有煤矿，共有职工,726,人。矿井设计生产能力为,15,万吨,/,年，,1981,年投入生产。井田采用一对斜井开拓，主井串车提升，副井设猴车运送人员，大巷采用架线电机车运输。矿井有三、四两个生产采区，事故发生在四采区。矿井采用中央并列抽出式通风方式，地面风机房安装有,47216No11B,离心式风机两台。矿井反风装置齐全。矿井总进风量为,1100,立方米,/,分钟，总回风量为,1200,立方米,/,分钟。矿为低瓦斯矿井，绝对瓦斯涌出量为,0.41,立方米,/,分钟，相对瓦斯涌出量为,1.53,立方米,/,吨。井下设有中央变电所和采区变电所。发生事故的四采区变电所有,PB26,改,C,型高压防爆配电箱,1,台、,KSJ3320/6,变压器,1,台、,DW80 350A,低压馈电开关,4,台，检漏继电器,1,台。,二、事故发生及抢险救灾经过,（一）事故发生经过 事故当班井下共有,82,人工作，其中四采区,35,人，其它地点,47,人。,2002,年,10,月,29,日,3,时 左右，,井下调度员在四采区变电所以里绞车处发现变电所有浓烟冒出，烟雾很大，,于是跑到通往三采区的大巷交岔点电话处向地面调度汇报，要求停电停风。,3,时,20,分，地面调度接到报告后，一是通知电工停止地面主扇运转和停止向井下供电，二是向主管安全的副矿长陆勤如和矿长许崇珠作了汇报。二塘煤矿随即逐级上报并通知矿务局救护队紧急救援。,（二）事故抢险救灾经过 接到报告后，南宁市委、市人民政府主要负责同志立即赶赴事故现场，并成立了由市委书记李纪恒和市长林国强任总指挥的抢险指挥部，迅速开展了抢险救援工作。自治区人民政府主席李兆焯和常务副主席王万宾也赶到事故现场，对抢险救灾工作提出了具体要求。二塘煤矿也成立了救灾领导小组。该矿有关负责人于,10,月,29,日,4,时,50,分 带领第一批矿山救护队员下井抢救，在四采区回风平巷风门位置发现,21,名遇难人员。,7,时,10,分，第二批入井的矿山救护队也赶到出事地点，经过,40,分钟左右的抢救工作，将,21,名遇难人员运送到三采区上部车场。随后，救护队继续探察，寻找其他遇险人员。,10,月,30,日凌晨,3,时,30,分 发现探察巷道发生大冒顶，其它巷道充满浓烟无法前进。根据井下瓦斯涌出量较小的情况，地面总指挥部决定采取反风措施。,5,时,10,分，开始反风；,6,时,5,分，,14,名救护队员下井搜索遇险人员；,7,时,40,分，救护队员在四采区回风平巷找到另外,9,名遇难人员，并将其运到三采区上部车场。,11,时,30,分，将井下所有遇难人员抬出地面，至此整个抢救工作结束，矿井恢复正常通风，但火灾引燃的木支架和部分煤体仍在燃烧。事故抢险救灾过程中，南宁市调动了消防、武警、公安和卫生等有关部门力量，保证了抢险工作顺利进行。事故善后处理有序，社会秩序稳定。,三、事故调查结果,（一）事故基本情况,1,、事故发生地点 根据勘查，认定事故地点为四采区变电所。,2,、事故类别 经调查认定，这起事故为井下电气火灾事故。,3,、事故性质 经现场勘察、取证、分析，认定这是一起责任事故。,（二）事故直接原因 四采区变电所变压器超负荷运行（,所安设变压器容量为,320,千伏安，而其供电负荷为,347.7,千瓦，变压器长期满负荷和超负荷运行，导致电缆加速老化、绝缘性能降低、温度升高,）和,变压器低压侧接线错误，导致距接线端子,500,毫米、距地板,100,毫米 高处的橡套电缆短路，产生电弧火花，点燃积存在地板上的高压防爆配电箱漏出的绝缘油及渗漏在地板上的变压器油,。,（三）事故间接原因,1,、四采区既无采区开采设计也无采区变电所设计，只有一个方案草图和施工进度排队表，未对采区供电作设计计算，也未进行变电所内的高、低压馈电开关过负荷保护整定值的计算；同时，变电所也没有按规定安设防火铁门和配备灭火器材，致使起火初期不能及时扑灭和采取其它措施消除灾害。,2,、机电管理混乱，矿井无机电设备维护检修制度。变压器低压侧每一个接线柱上错误地压接三个线头的现象长期存在，形成了严重的事故隐患；采区变电所未设专人值班，也没有制定值班人员巡回检查制度；未能及时发现并解决因采区变电所,PB26,改,C,型高压防爆配电箱油箱油堵松动、绝缘油流尽的问题；未及时彻底清除渗漏在地板上的变压器油渍。,3,、日常安全检查不力。入井人员未能按规定随身携带自救器，致使发生火灾后，遇险人员不能安全撤出。,4,、机电专业人员配备不足。二塘煤矿机电专业的管理力量薄弱，全矿只有生产科副科长一人是普电专业人员，其他电工技术不熟练，导致电气隐患得不到及时消除。,5,、市直有关部门对二塘煤矿安全生产工作的领导、检查和监督力度不够，事故防范措施不力。,福建龙岩,414,特大矿难,7,名直接责任人被判刑,福建省龙岩市新罗区法院近日对新罗“,4,4”,特大矿难中负有直接责任的,7,名被告人作出一审判决，分别判处其,5,年,6,个月至,20,年不等的有期徒刑。,2004,年,9,月,7,日，经福建省龙岩市新罗区检察院提起公诉，新罗区法院对,7,名被告人作出一审判决：以非法采矿罪、重大责任事故罪、非法买卖爆炸物罪，判处被告人林凯燕、汤永华有期徒刑各,20,年，判处被告人谢琼辉、谢永龙有期徒刑各,19,年，判处被告人王昌荣有期徒刑,18,年；以非法采矿罪、重大责任事故罪判处被告人冉崇海有期徒刑,9,年；以重大责任事故罪判处被告人汤道义有期徒刑,5,年,6,个月。,2000,年,8,月，被告人谢琼辉、林凯燕、汤永华、谢永龙、王昌荣,5,人合股在龙岩市新罗区雁石镇大吉村“老鼠笼”无证开采煤矿，该矿取名“雁吉煤矿”。,2004,年,4,月,14,日,23,时许，被告人谢琼辉、林凯燕、汤永华、谢永龙、王昌荣、汤道义、冉崇海等人在非法采矿过程中，在不具备安全生产条件的情况下，组织工人违章冒险作业，引发电气火灾，,导致正在井下作业的曾琼等,11,名工人因一氧化碳中毒而窒息死亡。,石河子火灾,当前已进入盛夏，随着高温天气的影响，火灾频频发生，,7,月,31,日，新疆石河子市共发生火灾,6,起，消防支队共出动消防车,12,台次，警力,60,余人次。（,2006,）,电气火灾：,随着高温天气的到来，空调、冰箱、电风扇等用电设备大量增加，电气设备线路超负荷运转，电源绝缘皮损坏造成短路打火，或电器的电动机进水受潮，使绝缘强度降低，发生短路烧毁电机着火等。,平阳大火：电荒背后的生命悲剧（,2004,）,使用自备发电机是一个迫不得已的选择，然而在“顶峰发电”缓解电网压力的同时，自备发电机的威胁显然被人忽视了。更加令人担忧的是主体缺失下的治理乱局。,辉煌皮革有限公司,(,以下简称“辉煌公司”,),的门前，,7,月,28,日那场大火后兀然留下残迹：原本四层的厂房烧成了三层，楼板已经全部坍塌，只留下一副焦黑的骨架。,即使噩梦已经过去了5天，一提到当日晚7点半发生的大火，刘玲还是忍不住会痛哭。当日为逃生而从四楼往下一跃，让她的双腿骨折，而和她一起跳下的表妹胡平却没有这么幸运。,7月28号当晚辉煌公司的火灾中，加班的46名工人，17名死亡。,祸起自备发电机？,温州辉煌皮革有限公司于,1993,年注册，主要生产皮革制品，目前从业人员为,182,人，产品大多数出口。去年销售收入为,2700,余万元。,2003,年实现税收,269.1,万元。,7,月,29,日晚，辉煌公司的法定代表人庄明辉向警方投案自首，次日上午，警方依法批准对其采取刑事拘留的强制措施。,对于老板庄明辉，工人们的看法是“一个很好的人”。但似乎庄明辉的为人并没有对他的命运有所帮助。庄做了十几年的皮件生意，在早年的时候一直不顺，“他比较老实，在,1997,年的时候，和南非的一个客商做生意时，被骗了,200,多万”，水头镇的一家工厂的老板回忆。,庄明辉的其他职务包括水头镇皮件商会的会长和平阳县机关效能监督员。水头镇老师傅皮件有限公司的老板张志强是皮件商会的副会长，张志强的一位助手说道，“这几年老庄生意刚刚好一点，却没想到遇到这样的事。”,辉煌公司的火灾多半是由于缺电使用柴油发电机不当引起的。这种看法是平阳当地老百姓的普遍看法。据当时正在一楼值班的辉煌公司的技术员李方荣回忆，火最早燃起在放置柴油发电机的配电间附近。,庄明辉使用的发电机的功率在,60,千瓦左右，是一台二手的柴油发电机，发电机就放置在一楼的车间里，这个车间是成品和备料车间，堆放着制作好的皮带和胶水、香蕉水、黑油漆等生产原料。,由于目前浙江全省电网已经持续处于“硬缺电”状况，平阳县供电局的一份资料显示，“平阳县日平均负荷将达到,22,万千瓦，而浙江省下达给我县的用电指标仅有,10,万千瓦左右，缺口符合达,50,以上”。在这样的情况下，该县所有的工业企业必须“让电”。,温州电业局副局长任德豹告诉记者，平阳大火后，因为怀疑是自备发电机使用不当引起的火灾，浙江电力公司派出了专家到现场进行分析”。,浙江省消防总队副总队长孙伯春说，现在事故原因还在调查之中，是不是自备发电机引起的火灾还很难说。但他表示，浙江持续的电荒已经给消防工作带来了很大的压力。“一般的电气火灾最先的征兆就是停电，但现在由于拉闸限电，让人们对停电习以为常，常常等到发现火灾时，为时已晚。”,警钟,成家庭用电有隐患,你家里的电器用了多久？,你经常去检查它们是否安全吗？,你知道家电使用当中存在的安全隐患吗？,南方网讯近日，一项由各地技术监督局主办，遍及全国主要城市的家庭用电环境调查显示，在全国,13,个城市的,1388,户家庭中，用电环境完全达标的仅有,350,户，其他,1038,户家庭都存在不同程度的用电安全隐患，比率高达,74.8%,。,其中，有高达,752,户家庭无地线或接地不可靠，占被调查家庭总数的,54.2%,。随着楼房使用年限的增加，超过,34.4%,的家庭出现线路老化问题。,使用不当隐患多,一个在我们生活中常见的现象，如果住宅用电设计负荷较小，在用电高峰的炎热季节，酷暑难耐时，住户一打开空调，往往电闸就跳了，再加上住宅线路截面过小，引起阻抗增大，从而影响电压质量，非常容易导致电线急剧发热，绝缘老化加速，引起电气火灾和人身电击事故。,现代化住宅离不开空调、电脑等大功率电器，可是很多人只顾添置家电，却忘记了回路数量问题。有的居室中电脑与空调共用一个回路，或者一个空调回路带两部以上空调，这样，跳闸、短路、甚至家电的损坏就在所难免。,因此，专家提醒，居室中配备,5,个以上的回路,是必需的。再者，有些住宅中插座数量不足，大量使用插座板，导致安全隐患。新的国家标准规定，住宅中插座数量,不应少于,12,个,。,而目前，仍有为数不少的新房尚未达到此要求。当插座数量不能满足要求时，人们往往使用插座板。而很多不符合标准的插座板产品充斥市场，一旦使用了这样的插座板，当负荷电流稍大时，插座板就会因接触不良而产生异常高温，从而为触电和电气火灾事故埋下隐患。此外，使用插座板还容易引起儿童或老人因行动不便而导致的触电事故。,超龄老化难维持使用,家用电器虽然是耐用消费品，但普遍也只能使用,8,到,10,年，专家的调查数据表明，中国首个家电消费高峰是从,1992,年改革开放开始的，经过十多年的使用已到报废时限并存在安全隐患。,如果超过使用年限仍然使用，除易导致费电、噪音大等外，还会有以下险情发生：旧冰箱管道腐蚀，制冷剂泄漏，洗衣机滚筒不转或者漏电，旧电视显像管老化引起爆炸，热水器漏电或煤气泄漏。我们平时使用也会有所了解，冰箱太老旧，里面保鲜和杀菌的功能已经退化，可能导致食物串味、不能保鲜，同时，制冷剂也会外漏，污染环境，危害健康；旧的洗衣机会经常出现渗水等小毛病，严重时还会漏电电死人。,人们在家电出现故障时，往往首先想到修理，很少考虑它的使用寿命是否到了。实际上，如果一件电器的使用寿命到头了，即使今天的故障修好了，由于其整体的老化还会不断出现新的故障，其不安全隐患也越来越多，,从安全和经济的角度讲应该尽早弃旧更新,.,第一节 电气引燃源,一、危险温度,首先，,。,其次，对于电动机、变压器等利用电磁感应进行工作的电气设备，由于使用了铁心，交变电流的交变磁场在铁心中产生磁滞损耗和涡流损耗，使铁心发热，温度升高。铁心磁通密度越高，电流频率越高，铁心钢片厚度越大，这部分热量越大。此外，有机械运动的电气设备由于摩檫也会引起发热，电气设备的漏磁、谐波也会引起发热等。,引起电气设备过度发热的不正常运行大体有以下情况：,1.,短路,发生短路时，线路中电流增大为正常时的数倍乃至数十倍，使得温度急剧上升，大大超过允许范围。如果温度达到可燃物的引燃温度，即引起燃烧。,当电气设备的绝缘老化变质或受到高温、潮湿，或腐蚀的作用而失去绝缘能力，可能导致短路。,第一节 电气引燃源,一、危险温度,2.,过负载,造成过负载原因：,一是设计、选用线路或设备不合理，或没有考虑足够的裕量，以致在正常负载下出现过热。,二是使用不合理，即线路或设备的负载超过额定值或连续使用时间过长，超过线路或设备的设计能力，由此造成过热。管理不严，乱拉乱接，容易造成线路或设备过负载运行。,三是设备故障运行会造成设备和线路过负载，如三相电动机一相运行或三相变压器不对称运行均可能造成过负载。,3.,接触不良,第一节 电气引燃源,一、危险温度,4.铁心过热,电动机、变压器、接触器等带有铁心的电气设备，如果铁心短路或线圈电压过高，或通电后铁心不能吸合，涡流损耗和磁滞损耗增加。,5.,散热不良,6.,漏电,漏电电流一般不大，不能促使线路熔丝动作。,7.,机械故障,8.电压太高或太低,电压太高，除使铁心发热增加外，对于恒阻抗设备，还会使电流增大而发热。电压太低，除可能造成电动机堵转、电磁铁衔铁吸合不上，使线圈电流大大增加而发热外，对于恒功率设备，还会使电流增大而发热。,第一节 电气引燃源,二、电热器具和照明灯具引燃源,电热器具是将电能转换成热能的用电设备。常用的电热器具有小电炉、电烤箱、电熨斗、电烙铁、电褥子等。,灯泡和灯具工作温度较高，如安装、使用不当，可引起火灾。,表,7-1,白炽灯泡表面温度,灯泡爆碎：当供电电压超过灯泡额定电压，或大功率灯泡的玻璃壳发热不均匀，或水溅到灯泡上。,可燃物燃烧：炽热的钨丝落到可燃物上；灯座内接触不良，使接触电阻增大，温度上升过高；日光灯镇流器运行时间过长或质量不高，将使发热增加，温度上升。,第一节 电气引燃源,三、电火花和电弧,电火花是电极间击穿放电，电弧是大量电火花汇集而成的。,电火花大体包括工作火花和事故火花。工作火花指电气设备正常工作或正常操作过程中所产生的电火花，例如，刀开关、断路器、接触器、控制器接通和断开线路时会产生电火花；插销拔出或插入时的火花；直流电动机的电刷与换向器的滑动接触处、绕线式异步电动机的电刷与滑环接触处也会产生电火花等。事故火花包括线路或设备发生故障时出现的火花。如导线过松、连接松动或绝缘损坏导致短路或接地时产生的火花；电路发生故障，熔丝熔断时产生的火花；沿绝缘表面发生的闪络等。,切断感性电路时，断口处将产生比较强烈的电火花或电弧。,火花能量：,第一节 电气引燃源,三、电火花和电弧,事故火花内部原因：线路或设备发生故障；电路发生故障，熔丝熔断；沿绝缘表面发生的闪络等。,事故火花外部原因：雷电直接放电及二次放电火花、静电火花、电磁感应火花等。,除以上，电动机转子与定子发生摩擦，或风扇与其他部件相碰也能产生火花。,就电气设备着火而言，外界热源可引起火灾，如变压器周围堆积杂物、油污并由外界火源引燃，可能导致变压器喷油燃烧甚至爆炸事故。,第一节 电气引燃源,三、电火花和电弧,电气设备本身，除多油断路器、电力变压器、电力电容器、充油套管、油浸纸绝缘电力电缆等设备可能爆破外，以下可能引起空间爆炸：,第一，周围空间有爆炸性混合物，在危险温度或电火花作用下引起空间爆炸；,第二，充油设备的绝缘油在高温电弧作用下气化和分解，喷出大量油雾和可燃气体，引起空间爆炸；,第三，发电机的氢冷装置漏气或酸性蓄电池排出氢气等，形成爆炸性混合物，引起空间爆炸。,第二节 危险物质,爆炸性混合物：,在大气条件下，气体、蒸气、薄雾、粉尘或纤维状的易燃物质与空气混合，点燃后燃烧能在整个范围内传播的混合物。,爆炸危险物质：,能形成上述爆炸性混合物的物质。,爆炸危险环境：,凡有爆炸性混合物出现或可能有爆炸性混合物出现，且出现的量足以要求对电气设备和电气线路的结构、安装、运行采取防爆措施的环境。,爆炸危险物质分类：,I,类：矿井甲烷；,II,类：爆炸性气体、蒸气、薄雾；,III,类：爆炸性粉尘、纤维。,一、危险物质分级分组,危险物质的性能参数,：,闪点、燃点、引燃温度、爆炸极限、最小点燃电流比、最大试验安全空隙、蒸气密度。,1.,闪点,在规定的试验条件下，易燃液体能释放出足够的蒸气并在液面上方与空气形成爆炸性混合物，点火时能发生闪燃的最低温度。,2.,燃点,燃点是物质在空气中点火时发生燃烧，移去火源仍能继续燃烧的最低温度。,3.,引燃温度,引燃温度又称自然点或自然温度，是指在规定试验条件下，可燃物质不需要外来火源即发生燃烧的最低温度。,4.,爆炸极限,爆炸极限分为爆炸浓度极限和爆炸温度极限，爆炸温度极限很少用到，通常所指的都是爆炸浓度极限。该极限是指在一定的温度和压力下，气体、蒸气、薄雾或粉尘、纤维与空气形成的能够被引燃并传播火焰的浓度范围。,详见,189,页。,5.,最小点燃电流比,最小点燃电流比：指在规定试验条件下，气体、蒸气、薄雾等爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。,6.,最小引燃能量,最小引燃能量是指在规定的试验条件下，能使爆炸性混合物燃爆所需最小电火花的能量。,7.最大试验安全间隙,最大试验安全间隙：在规定试验条件下，两个经间隙长为25,mm,连通的容器，一个容器内燃爆时不致引起另一个容器内燃爆的最大连通间隙。,第三节,危险环境,一、气体、蒸气爆炸危险环境,1.,各级区域的特征,（,1,）,0,区指正常运行时连续出现或长时间出现或短时间频繁出现爆炸性气体、蒸气或薄雾的区域。,（,2,）,1,区正常运行时可能出现爆炸性气体、蒸气或薄雾。,（,3,）,2,区正常运行时不出现，即使出现也只可能是短时间偶然出现爆炸性气体、蒸气或薄雾的区域。,正常运行：正常的开车、运转、停车，作为产品的危险性物料的取出，密闭容器的开闭，产品安全阀、排气阀等工作状态。,正常运行时，所有设备运行参数均在其设计范围之内。,（,4,）非爆炸性危险区域。,没有释放源，且不可能有易燃物质侵入的区域。,易燃物质可能出现的最大,体积分数不超过爆炸下限10%。,易燃物质可能出现的最大体,积分数超过10%，但其年出现,小时不超过图7-1限定范围的区,域。,在生产过程中使用明火的设,备附近，或使用表面温度超过,该区域易燃物质引燃温度的炽热部件的设备附近。,在生产装置外露天或敞开安装的输送爆炸危险物质的架空管道地带。,2.,释放源和通风条件的影响,释放源是划分爆炸危险区域的基础。通风情况是划分爆炸危险区域的重要因素。,划分危险区域，综合考虑释放源和通风条件，并遵循：,（1）对于自然通风和一般机械通风的场所，连续级释放源一般可使周围形成0区，第一级释放源可使周围形成0区，第二级释放源可使周围形成1区。,（2）局部通风在某些场合稀释爆炸性气体混合物比自然通风和一般机械通风更有效，因而可使爆炸危险区的区域范围缩小，或使等级降低，甚至划分为非爆炸危险区域。,（3）释放源处于无通风的环境时，可能提高爆炸危险区域的等级，连续级或第一级释放源可能导致0区，第二级释放源可能导致1区。,（4）在障碍物、凹坑、死角等处，由于通风不良，局部地区的等级要提高，范围要扩大。另一方面，堤或墙等障碍物有时可能限制爆炸性混合物的扩散而缩小爆炸危险范围。,3.危险区域的范围。,其受下列因素影响：,（1）释放量。,（2）释放速度。,（3）混合物的浓度。,（4）爆炸下限。,（5）闪点。,（6）密度。,（7）液体温度。,（8）通风量。,（,9,）通风障碍。,二、粉尘、纤维爆炸危险环境,粉尘、纤维爆炸危险区域是指生产设备周围环境中，悬浮粉尘、纤维量足以引起爆炸以及在电气设备表面会形成层积状粉尘、纤维而可能形成自然或爆炸的环境。,在,GB4208-84,标准中，根据爆炸性气体混合物出现的频繁程度和持续时间，此类危险环境分为10区和11区。,（1）10区：正常运行时连续或长时间或短时间频繁出现爆炸性粉尘、纤维的区域。,（2）11区：正常运行时不出现爆炸性粉尘，纤维，仅在不正常运行时短时间偶然出现爆炸性粉尘、纤维的区域。,（3）非爆炸危险区域。,三、火灾危险环境,第四节,防爆电气设备和防爆电气线路,爆炸危险环境使用的电气设备结构要求：,应能防止由于在使用中产生火花、电弧或危险温度成为安装地点爆炸性混合物的引燃源。,一、防爆电气设备,1.,防爆电气设备类型,按使用环境，防爆电气设备分：,I,类为煤矿井下用电气设备；,II,类为工厂用电气设备。按防爆结构型式，防爆电气设备分：,（,1,）隔爆型,d,。,具有能承受内部的爆炸性混合物爆炸而不致受到损坏外壳，而且不致使内部爆炸通过外壳任何结合面或结构孔洞引起外部爆炸性混合物爆炸的电气设备。,（,2,）增安型,e,。,在正常时不产生火花、电弧或高温的设备上采取措施以提高安全程度的电气设备。,（,3,）充油型,o,。,将可能产生电火花、电弧或危险温度的带电零、部件浸在绝缘油中，使之不能点燃油面上方爆炸性混合物的电气设备。,（,4,）充砂型,q,。,将细粒物料充入设备外壳内，令壳内出现的电弧、火焰、壳壁温度或粒料表面温度不能点燃壳外爆炸性混合物的电气设备。,（,5,）本质安全型,ia,和,ib,。,是正常状态下和故障状态下产生的火花或热效应均不能点燃爆炸性混合物的电气设备。,（,6,）正压型,p,。,是向外壳内充入带正压的清洁空气、惰性气体或连续通入清洁空气，以阻止爆炸性混合物进入外壳内的电气设备。,（,7,）无火花型,n,。,在防止产生危险温度、外壳防护、防冲击、防机械火花、防电缆事故等方面采取措施，以防止火花、电弧或危险温度的产生来提高安全程度的电气设备。,（,8,）,特殊型,s,。,是上述各种类型以外的或由上述两种以上型式组合成的电气设备。,2.,防爆电气设备的标志,防爆型电气设备外壳的明显处，须设清晰的永久性凸纹标志。设备外壳的明显处须设置铭牌，并可靠固定，铭牌的右上方应有明显的“,EX,”,标志。,完整的防爆标志依次标明防爆型式、类别、级别和组别。,3.,爆炸危险环境中电气设备的选用,（1）一般原则。选择电气设备前，应掌握所在爆炸危险环境的有关资料，包括环境等级和区域范围划分，以及所在环境内爆炸性混合物的级别、组别等有关资料。,（2）气体、蒸气爆炸危险环境电气设备选型,表7-12至表7-17,：,旋转电机。变压器。低压控制电器。照明灯具。,信号及其他设备。,(3),粉尘、纤维爆炸危险环境电气设备的选型,表7-1,7,。,（,4,）火灾危险环境电气设备选型,表7-1,8,。,1.,气体、蒸气爆炸危险环境的电气线路,（,1,）电气线路位置的选择。,在爆炸危险性较小或距离释放源较远的位置，应当考虑敷设电气线路。电气线路宜沿有爆炸危险的建筑物外墙敷设；应避开可能受到机械损伤、振动、污染、腐蚀及受热的地方，否则采取防护措施；10,kV,及其以下的架空线路不得跨越爆炸危险环境；当架空线路与爆炸危险环境邻近时，其间距离不得小于杆塔高度的1.5倍。,（,2,）线路敷设方式的选择：防爆钢管配线、和电缆配线。,表,7-19,气体、蒸气爆炸危险环境的配线方式,（,3,）隔离密封。,敷设电气线路的沟道以及保护管、电缆或钢管在穿过爆炸危险环境等级不同的区域之间的隔墙或楼板时，应用非燃性材料严密堵塞。,（,4,）导线材料选择。,由于铝导体机械强度差，易于折断，需要过渡连接而加大接线盒，切连接技术难以保证，铝芯导线和铝芯电缆的安全性能较差，如有条件，爆炸危险环境应优先采用铜线。,（,5,）允许载流量。,为避免可能的危险温度，爆炸危险环境的允许载流量不应高于非爆炸危险环境的允许载流量。,（,6,）电气线路的连接。,1区和2区的电气线路不允许有中间接头，但若电气线路的连接是在与该危险环境相适应的防护类型的接线盒或接头盒附近的内部，则不属于此种情况。1区宜采用隔爆型接线盒，2区可采用增安型接线盒。,表7-20 电气线路与电气设备的连接方式,气体、蒸气爆炸危险环境配线技术要求见表7-21和表7-22,2.,粉尘、纤维爆炸危险环境的电气线路,粉尘、纤维爆炸危险环境的电气线路的技术要求与相应等级的气体、蒸气爆炸危险环境电气线路的技术要求基本一致，即10区、11区的电气线路可分别按1区、2区考虑。,表7-23 粉尘、纤维爆炸危险环境的电气线路,选型,表7-24 粉尘爆炸危险环境电缆配线技术要求,表7-25 粉尘爆炸危险环境钢管配线技术要求,3.,火灾危险环境的电气线路,火灾危险环境的电气线路应避开可燃物。,10,kV,及其以下的架空线路不得跨越爆炸危险环境，邻近时其间距离不得小于杆塔高度的,1.5,倍。,火灾危险环境电气线路选型见表,7-26,。,第五节,电气防火防爆措施,一、消除或减少爆炸性混合物,消除或减少爆炸性混合物属一般性防火防爆措施。例如，采取封闭式作业，防止爆炸性混合物泄漏；清理现场积尘，防止爆炸性混合物积累；设计正压室，防止爆炸性混合物侵入；采取开式作业或通风措施，稀释爆炸性混合物；在危险空间填充惰性气体或不活泼气体，防止形成爆炸性混合物；安装报警装置，当混合物中危险物品的浓度达到其爆炸下限的,10%,时报警等。,二、隔离和间距,隔离是将电气设备分室安装，并在隔墙上采取封堵措施，以防止爆炸性混合物进入。,三、消除引燃源,为了防止出现电气引燃源，应根据爆炸危险环境的特征和危险物的级别和组别选用电气设备和电气线路，并保持电气设备和电气线路安全运行。,保持设备清洁；在爆炸危险环境，应尽量少用携带式电气设备，少装插销座和局部照明灯；为避免产生火花，更换灯泡应停电操作，一般不应进行测量操作。,四、爆炸危险环境接地和接零,1.,接地、接零实施范围,除生产上有特殊要求外，一般环境不要求接地（或接零）的部分仍应接地（或接零）。,2.,整体性连接,在爆炸危险环境，必须将所有设备的金属部分、金属管道、以及建筑物的金属结构全部接地（或接零）并连接成连续整体，以保持电流途径不中断。,3.,保护导线,单相设备的工作零线应与保护零线分开，相线和工作零线均应装有短路保护元件，并装设双极开关同时操作相线和工作零线。,4.,保护方式,在不接地配电网中，必须装设一相接地时或严重漏电时能自动切断电源的保护装置或能发出声、光双重信号的报警装置,。,五、消防供电,为了保证消除设备不间断供电，应考虑建筑物的性质、火灾危险性、疏散和火灾扑救难度等因素。,六、电气灭火,1.,触电危险和断电,电气设备或电气线路发生火灾，如果没有及时切断电源或使用导电的火灾剂，可能造成触电事故。火灾发生后，电气设备可能因绝缘损坏而碰壳短路；电气线路可因电线断落而接地短路，使正常时不带电的金属构架、地面等部位带电，也可能导致接触电压或跨步电压触电危险。,2.,带电灭火安全要求,（,1,）应按现场特点选择适当的灭火器。,（,2,）用水枪灭火时宜采用喷雾水枪。,（,3,）人体与带电体之间保持必要的安全距离。,（,4,）空中设备灭火，人体与带电体之间仰角不应超过,45,0,。,3.,充油电气设备的灭火,利用刚刚学过的知识来看看电气火灾爆炸事故！,火灾事故案例,照明线接头松动引起的一场火灾,事故经过,：某商场发少起特大火灾事故，直接经济损失达200多万元,事故原因调查,：经市公安局消防处火场调查专家与公安分局联合调查，查明这是一起因照明电路接线违反安装规程，造成接头松动，连接处联结电阻与压降增大。由局部发热引起的燃烧事故,。,从全国范围来看，发生此类事故也比较频繁。20多年前，某造纸厂因此而造成的损失逾百万元。该商场火灾现场勘察表明，起火部位在二搂小央楼梯北侧的衬衫柜台。4柜台上方的日光灯在起火时呈通电状态，附近电线接头松动发热，并熔燃紧靠的塑料顶板，熔渣四散洒落，掉在下方堆满货物的衬衫柜内，是构成起火的直接原因。再加上值班人员未按规章巡逻检查，贻误了报警时间。另外二、三楼间未装防火隔门，是敞开式大楼梯，也是造成大火蔓延、损失惨重的另外两个人为因素。,火灾事故案例,照明线接头松动引起的一场火灾,事故教训：,1）在敷线时应尽量避免接头，其般方法是：1预先测量好线路长度，配以适当长度的导线；2尽量利用接线盒、分线盒等来代替线路上的接头。当实在无法回避导线接头时应注意以下几点要求：即接头应接触紧密牢固，不增加电阻：接头之机械强度不可小于导线机械强度的80%；接头之绝缘强度应与导线的绝缘强度相同。,2）做接头前应把导线上绝缘剥净。剥去部分长度视接头不同而异。切剥时最忌碰伤芯线，因其会降低导线机械强度，使截面减小电阻增加。,3）导线连接时，应根据导线材料、粗细、型号规格的个同而异。,4)为增加接合处的机械强度和导电性能，并防止铜线生锈，必须用焊锡焊牢。焊前先将有关部位砂磨光洁并除尽污垢，导线上原镀薄锡层应予保留。,爆炸事故案例,并联电容器控制柜熔断器爆炸事故,事故经过,：某厂买了一套并联电容器自动补偿柜，用了一段时间后，自动控制器失灵。由于各种原因，后来一直用手动投切。半年后，准备修理控制器。操作人员为了观察功率因素变化情况，连续儿次投切电容器。最后一投入时，柜里的熔断器发生了爆炸。当时刚好有人在柜的后侧面观察，结果那人的脸被熔断器爆炸产生的电弧烧伤。,爆炸事故案例,并联电容器控制柜熔断器爆炸事故,事
