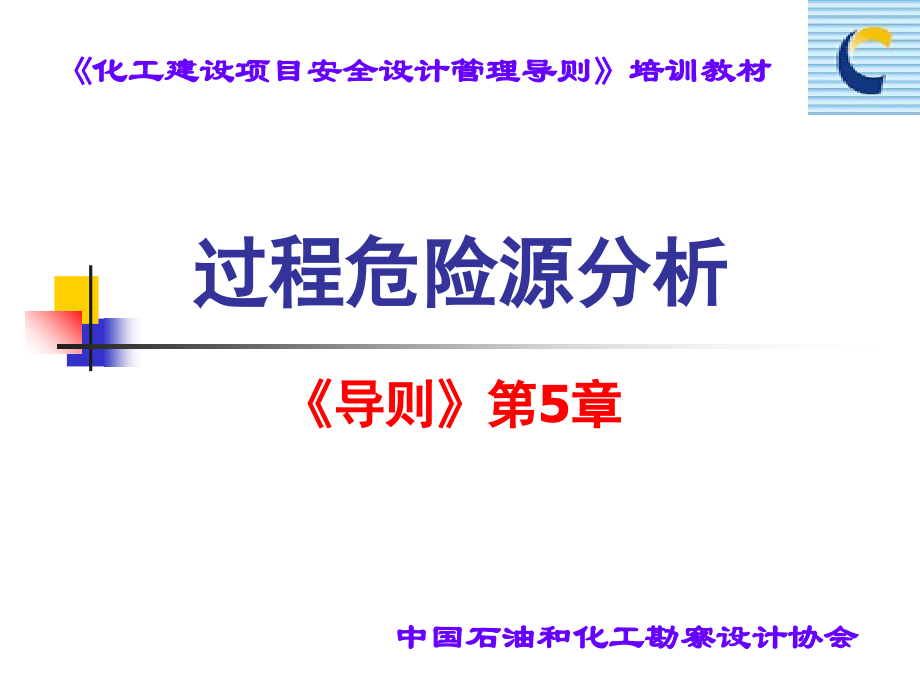

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,中国石油和化工勘察设计协会,*,过程危险源分析,导则第5章,中国石油和化工勘察设计协会,期望解答的问题,1、什么是过程危险源分析？,2、为什么要进行过程危险源分析？,3、如何在工程建设项目中进行过程危险源分析？,中国石油和化工勘察设计协会,重点内容,（一）导则第5章概要,（二）过程危险源分析的由来与定义,（三）过程危险源分析的理解要点,（四）过程危险源分析的工程应用,（五）应用要点讨论,中国石油和化工勘察设计协会,（一）,导则第5章,过程危险源分析,概要,中国石油和化工勘察设计协会,导则第5章概要,5.1,过程危险源分析的基本要求,5.2,过程危险源分析的基本程序,5.3,过程危险源分析的基本方法,5.4,过程危险源分析方法选择的因素,5.5,前期工作过程危险源分析,5.6,基础工程设计过程危险源分析,5.7,详细工程设计过程危险源分析,中国石油和化工勘察设计协会,导则第5章概要,5.1,过程危险源分析的基本要求,5.2,过程危险源分析的基本程序,5.3,过程危险源分析的基本方法,5.4,过程危险源分析方法选择的因素,5.5,前期工作过程危险源分析,5.6,基础工程设计过程危险源分析,5.7,详细工程设计过程危险源分析,5.15.4节说明了过程危险源分析的基本要点，而5.1节是对5.25.4节的要点综合阐述,中国石油和化工勘察设计协会,过程危险源分析的发展,上世纪,60,年代，,HAZOP,方法在英国,ICI,公司的提出和发展,上世纪中后期的重大工业事故,安全意识的提升：安全与效益,1990-1992,API RP 750,和,OSHA CFR 29,Part 1910.119,的颁布实施,世界标准的发展,-,英国标准,8800,，挪威标准和,OSHA,2010,年，中国,AQ3033,、,AQ3034,的发布,2010,年，中石油,关于进一步加强工艺安全管理的通知,、,集团公司危险与可操作性分析工作管理规定,、,集团公司建设项目环境保护管理办法,过程危险源分析,之最终目的：,降低风险水平，使之可控、可接受,中国石油和化工勘察设计协会,过程危险源分析的由来,过程危险源分析,Process Hazard Analysis PHA,的概念，最先见于美国石油协会,(American Petroleum Institute,API)1990,年颁布的,API RP 750“Management of Process Hazard”,，其目的是为了预防重大事故的发生，或减轻事故后果程度，为过程危险源的管理提供支持,中国石油和化工勘察设计协会,过程危险源分析的由来,美国职业安全、健康协会（,OSHA,）为规范高度危险化学品的过程安全管理（,Process Safety Management,，,PSM,），,1992,年编制了,OSHA 29 CFR Part 1910.119“Process Safety Management of Highly Hazardous Chemicals”,，将,API,中推荐的过程危险源管理理念上升为过程安全管理要求，并作为联邦法律加以推广，旨在加强高危化学品的管理，预防危险化学品重大事故或将事故后果影响降至最小,过程危险源管理,PHA,作为,PSM,的有机组成部分，也被加以强调,中国石油和化工勘察设计协会,PHA：PSM的有机组成部分,Process Safety Management,过程安全管理,员工参与,商业秘密,事故调查,变更管理,承包商,培训,操作规程,PHA,过程安全信息,开车前安全审查,机械完整性,动火作业许可,应急计划与响应,符合性评审,OSHA CFR 29 PART 1910.119,中国石油和化工勘察设计协会,PHA：PSM的有机组成部分,Process Safety Management,过程安全管理,员工参与,商业秘密,事故调查,变更管理,承包商,培训,操作规程,PHA,过程安全信息,开车前安全审查,机械完整性,动火作业许可,应急计划与响应,符合性评审,OSHA CFR 29 PART 1910.119,1.危险化学品的信息（毒性、允许暴露限制、理化数据、反应性、稳定性、腐蚀性、禁配物等）,2.工艺技术有关的信息（PFD；化学机理；最大存量；温度、压力、流量或组成的安全限值；偏离安全限值的后果等）,3.与工艺过程设备相关的信息（材质；PID；爆炸危险区域划分；泄放系统的设计及设计基础；放空系统的设计；采用的设计标准；物料和能量平衡；安全系统）,中国石油和化工勘察设计协会,PHA：PSM的有机组成部分,Process Safety Management,过程安全管理,员工参与,商业秘密,事故调查,变更管理,承包商,培训,操作规程,过程安全信息,PHA,开车前安全审查,机械完整性,动火作业许可,应急计划与响应,符合性评审,OSHA CFR 29 PART 1910.119,PHA应重点辨识并分析：,1.工艺过程危险源,2.以往类似的事故案例,3.工程设计和管理控制措施,4.工程设计和管理控制措施失效后的后果,5.设施布置,6.人员因素,7.控制措施失效后对现场人员安全和健康可能影响范围的定性评估,中国石油和化工勘察设计协会,过程危险源分析的由来,2002,年，,中华人民共和国安全生产法,2002,年，,危险化学品安全管理条例,2006,年，,危险化学品建设项目安全许可实施办法,2007,年，,关于做好,2007,年危险化学品和烟花爆竹安全监督管理工作的通知,近年来的重大、特大安全事故,安全意识和要求的提升,2010,年，,化工建设项目安全设计管理导则,（,AQ/T 3033-2010,）,2010,年，,化工企业工艺安全管理实施导则,（,AQ/T 3034-2010,）,依据国家安全生产有关法规标准的内容和要求，吸收国外安全设计的先进理念，总结国内大型化工建设项目的工程实践，结合我国化工建设项目安全设计的现状进行编写。,中国石油和化工勘察设计协会,重要概念,危险源与重大危险源,危险源,Hazard,可能导致伤害或疾病、财产损失、工作环境破坏或这些情况组合的根源或状态。,(GB/T28001),危险化学品重大危险源,长期地或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元。,(GB 18218),中国石油和化工勘察设计协会,重要概念,对过程危险源的进一步理解,过程,Process,与危险化学品相关的使用、储存、加工、处理、或现场转移的任何活动、或这些活动的组合。,(API RP 750),中国石油和化工勘察设计协会,重要概念,对过程危险源的进一步理解,(,续,),过程危险源也可分为,物料,危险源,和,活动,危险源,两大,类,:,“,物料危险源,”是指具有易燃性、易爆性、毒性、腐蚀性等内在危险特性的物料,“,活动危险源,”是指导致能量或危险物质约束、限制措施破坏或失效的各种因素,-,例如，操作不当、设备设施功能故障、外部火灾等。）,中国石油和化工勘察设计协会,过程危险源分析的定义,什么是过程危险源分析（,PHA,）,?,导则,定义：,过程危险源分析，是,辨识,过程危险源,并对其产生的,原因,及其,后果,进行,分析,的一种,有组织的、系统的,安全设计审查,导则所推行的PHA,与API、OSHA的要求原则一致。,中国石油和化工勘察设计协会,对定义的进一步理解,什么是过程危险源分析（,PHA,）,?,API RP 750,定义：,Process Hazards Analysis(PHA)is the application(,应用,)of one or more analytical techniques(,分析技术,)that aid in,identifying(,辨识,),and,evaluating(,评估,),process hazards(,过程危险源,),中国石油和化工勘察设计协会,对定义的进一步理解,什么是过程危险源分析（,PHA,）,?,OSHA 1190.119,的诠释：,A PHA is an,organized,（有组织的）,and,systematic,（系统的）,effort to,identify(,辨识,),and,analyze(,分析,),the,significance of,potential hazards,(,潜在危险源的严重程度,),associated with the processing or handling of highly hazardous chemicals.,PHA,实际,是,一项系统的、有组织的,风险分析活动,中国石油和化工勘察设计协会,（三）,过程危险源分析,要点及对要点的理解,中国石油和化工勘察设计协会,过程危险源分析的要点及其理解,PHA,的目的,PHA,所需要的信息,PHA,的程序,PHA,的方法,从风险分析的角度理解,PHA,要点,中国石油和化工勘察设计协会,过程危险源分析的目的,辨识危险源，但不是为所有危险源提供解决办法,确保潜在危险源已被辨识,对潜在事故发生的可能性及其后果严重程度进行定性评估,对所采用的设计和管理方面的控制措施的失效后果进行定性评价,为进行风险管理提供坚实的决策基础,辨识提高可操作性的途径和方法,为改进设计提供有用信息,为项目管理评审等提供完备详细的报告等书面材料,中国石油和化工勘察设计协会,过程危险源分析需要的信息,工艺过程中使用的危险物料,工艺技术及相关图纸资料,管道、设备和建筑物信息,操作规程和应急响应计划,一般信息（公司或企业安全政策、规定、设计标准等）,以往事故案例,中国石油和化工勘察设计协会,PHA的程序,导则推荐的过程危险源分析的程序,：,规定过程危险源分析的依据、对象、范围和目标,收集过程危险源分析所需的数据和相关信息,辨识过程危险源,确定风险并进行风险评价,提出风险控制措施建议,形成分析结果文件,风险控制的跟踪和再评价,中国石油和化工勘察设计协会,PHA的方法,导则推荐的过程危险源分析的方法：,预先危险源分析,(,PrHA,),故障假设分析,(What-If),安全检查表分析,(Checklist),故障假设,/,安全检查表分析,(What-If/Checklist),危险与可操作性研究,(HAZOP),故障类型和影响分析,(FMEA),故障树分析,(FTA),其他适用的方法,中国石油和化工勘察设计协会,过程危险源分析的要点理解,从风险分析的角度理解PHA的程序、方法,（1）风险存在-风险管理,（2）,风险=后果频率,中国石油和化工勘察设计协会,从风险分析的角度理解PHA,过程危险源分析 Process Hazard Analysis,可能发生什么事故？,发生的可能性多大？,事故后果如何？,过程危险源分析的基础,历史经验教训,PHA 理论方法,知识与直觉,中国石油和化工勘察设计协会,从风险分析的角度理解PHA,风险分析与评价的5个基本步骤：,辨识危险源,判断可能发生的事故和影响,评估风险大小，判断现有措施是否能够避免或削减风险，是否需要补充其他措施,记录分析评价结果,风险跟踪与再分析,中国石油和化工勘察设计协会,从风险分析的角度理解PHA,PHA的基本程序：,规定过程危险源分析的依据、对象、范围和目标,收集过程危险源分析所需的数据和相关信息,辨识过程危险源,确定风险并进行风险评价,提出风险控制措施建议,形成分析结果文件,风险控制的跟踪和再评价,风险分析基本步骤：辨识-分析评价-建议-报告-跟踪与再分析,中国石油和化工勘察设计协会,（四）,过程危险源分析,工 程 应 用,中国石油和化工勘察设计协会,全生命周期的HSE风险管理,项目前期,可研工艺包,基础工程设计,开车,施工,详细工程设计,投产运行,停车检修,退役,PHAQRA.,PHA(HAZOP)SILFHAQRA平面布置审查爆炸危险区域划分审查,PHA(HAZOP)、3D模型审查、人机工程学审查,JSA,PSSR,PHA(HAZOP)QRA,HSE变更管理贯穿始终,注意：过程危险源分析,不是仅为设计风险管理所用；,它适用于工厂生命周期整个阶段,中国石油和化工勘察设计协会,最后阶段,中间阶段,过程危险源分析的对象,典型项目生命周期过程,项目阶段,开始阶段,项目成果,项目依据,合同、委托书等,开工报告、项目执行计划、管理程序等,中间可交付物,最终可交付物、产品,计划,行动,检查,执行,计划,行动,检查,执行,计划,行动,检查,执行,计划,行动,检查,执行,风险管理贯穿整个项目过程,中国石油和化工勘察设计协会,过程危险源分析的对象,过程危险源管理PHA,前期工作,（工艺包设计、总体设计、可研等）,基础工程设计,详细工程设计,安全设计变更管理,工程设计类项目的可交付物：设计图纸文件、工程规定、报告等,中国石油和化工勘察设计协会,过程危险源分析的策划,应用PHA时，要根据项目所处的设计阶段、当前可获得的图纸文件资料、所设计工艺流程的特点、当前可支配的专业人员、当前资金投入等前提条件，确定本项目拟将开展的风险分析活动、时间等，做好PHA的策划和准备，必要时，制定专门的项目HSE计划或项目设计风险管理实施计划，纳入项目整体计划进行管理,策划应明确：拟采用的PHA方法、时间安排、小组成员的构成、PHA报告内容与格式、建议措施的跟踪落实、安全设计变更管理等,中国石油和化工勘察设计协会,过程危险源分析与项目风险管理,危险源识别,风险监控,风险应对,风险分析,风险登记册,风险,可接受准则,中国石油和化工勘察设计协会,将PHA纳入项目HSE风险管理,明确项目所在地HSE法律法规要求、合同HSE要求,制定,项目HSE计划,制定,设计风险管理程序,制定具体的风险分析活动程序,HAZID,HAZOP,SIL,定级QRA,发布,风险登记册,编制、发布项目HSE报告,中国石油和化工勘察设计协会,过程危险源分析的应用案例,前期工作,PHA工程应用,中国石油和化工勘察设计协会,过程危险源分析的应用案例,前期工作的过程危险源分析：,评价危险化学品、工艺方案和技术路线的风险程度，审查其安全性,审查选址、总图布置,确认缺失的重要信息，提示下一级,PHA,的注意点,分析程序：准备,-,辨识,-,分析评价,-,建议,-,报告,-,跟踪与再分析,由于此阶段可利用资料有限，多采用,PrHA,、,HAZID,等方法,中国石油和化工勘察设计协会,过程危险源分析的应用案例,前期工作PHA的,输入,：,工艺描述、设计基础、设计原则,工艺方框图或工艺流程图,PFD,危险化学品（原料、产品、辅助化学品、添加剂、催化剂等）的规格、处理量或储存量,危险化学品的安全技术说明书或,MSDS,区域布置图、总平面布置图,建设项目当地自然条件（水文、地理地质、气象）和社会条件,以往类似装置或设施的事故案例,其他分析小组认为必要的资料,中国石油和化工勘察设计协会,过程危险源分析的应用案例,前期工作PHA的,主要方法介绍,：,预先危险源分析,PrHA,危险源辨识,HAZID,安全检查表分析,Checklist,故障假设分析,What-If,中国石油和化工勘察设计协会,安全检查表（Checklist）,常用的检查表,举例一,、,举例二,物料、材料相容性及反应,矩阵,中国石油和化工勘察设计协会,预先危险源分析(PrHA),在设计早期进行，为优化总图布置和工艺方案提供决策支持,重点分析危险物料和设备/管道布置,目的在于找出潜在、重大危险源，为下一步的风险分析明确关注重点，不强求在此阶段解决问题,对危险源进行I（可忽略的）IV（灾难性的）分级,通常在PrHA之后还应采用另一个更详细的方法进行分析,一般需要28个有经验的人员参与分析小组,中国石油和化工勘察设计协会,PrHA分析清单范例,系统1：进料管线和储存设施,图纸号：,偏离,原因,主要后果影响,分级,建议措施,备注,1.1储罐泄漏,1.氯气管路密封件泄漏,少量氯气泄漏,I,1.做好员工应急训练，应对处置氯气泄漏的事故。,2.为员工提供个人防护用具,2.氯气管路破裂,大量氯气泄漏，主要是厂界内的影响，可能对界区外产生影响,IV,1.做好员工应急训练，应对处置氯气泄漏的事故。,3.在氯气管路上设置紧急切断阀门和联锁保护，一旦发生管路破裂可以紧急切断。,4.不可将氯气管路埋地敷设。,5.在VCM装置停车时确保排净氯气管线,6.为VCM装置员工配置PPE,3.直接氯化反应器被侵蚀,氯气二氯乙烷EDC乙烯大量泄漏，取决于反应器的尺寸和工艺条件，可能对界区外产生影响,IV,7.进行氯气EDC扩散研究，以确定对界区外设施的影响范围,8.确认反应器的安全泄放系统能力,9.将VCM装置移至工厂路西侧,VCM装置-概念设计,中国石油和化工勘察设计协会,HAZID分析,HAZID与PrHA方法类似，但不对所辨识出的危害进行分级，且借鉴了HAZOP小组分析的优势，鼓励头脑风暴，在引导词或危险源检查表的引导下分析可以更为全面而系统。,HAZID,通常从以下方面对项目进行分析：,外部危险源和环境因素,设施危险源,健康危险源,项目执行过程中有关,HSE,的危险源,中国石油和化工勘察设计协会,HAZID分析清单范例,中国石油和化工勘察设计协会,过程危险源分析的应用案例,基础工程设计PHA,工程应用,中国石油和化工勘察设计协会,过程危险源分析的应用案例,基础工程设计的过程危险源分析：,识别和评价项目可交付物所采取的安全设施和措施是否充分、可靠、合规,审查前期工作过程危险源分析的执行结果，对未关闭的问题纳入本级审查,提出改进建议，促进安全设施设计的完善,分析程序：准备,-,辨识,-,分析评价,-,建议,-,报告,-,跟踪与再分析,多采用,HAZOP,、,What-If/Checklist,、,FMEA,等方法,中国石油和化工勘察设计协会,过程危险源分析的应用案例,工艺描述、设计基础、设计原则,工艺流程图,PFD,管道和仪表流程图,P&ID,工艺控制说明,仪表控制逻辑图或因果连 锁图,总平面布置图,危险化学品的安全技术说 明书或,MSDS,安全排放系统、放空系统设计原则,设备数据表,管道材料工程规定,爆炸危险区域划分图,以往类似装置或设施的事故案例,前期,PHA,等风险分析结果,其他分析小组认为必要的资料,基础工程设计PHA的,输入,：,中国石油和化工勘察设计协会,过程危险源分析的应用案例,基础工程设计PHA的,方法,：,危险和可操作性分析,(HAZOP),故障类型和影响分析,(FMEA),故障假设,-,安全检查表法,(What If/Checklist),故障树分析,(FTA),其他,中国石油和化工勘察设计协会,HAZOP方法,HAZOP,HAZard&OPerability Study,危险和可操作性分析是由工艺、系统、操作、仪表、维修、HSE等多专业人员组成的分析小组对工艺过程的危险和操作性问题进行分析,中国石油和化工勘察设计协会,HAZOP分析特点,关键词引导,（Key Word Guided）,多专业小组分析，,头脑风暴,定性,的风险分析,中国石油和化工勘察设计协会,HAZOP分析的典型成果,带节点的,PFD和P&ID图,HAZOP,分析清单,HAZOP,分析报告,及建议措施落实,响应跟踪清单,中国石油和化工勘察设计协会,HAZOP分析典型流程,F、P、T、C、L、,NO、MOREHIGH、LESSLOW、OTHER THAN,中国石油和化工勘察设计协会,HAZOP分析方法,定义节点，说明设计意图,原因,后果,安全措施,建议措施,重复分析,关键词,偏离,参数,中国石油和化工勘察设计协会,过程危险源分析的应用案例,详细工程设计,PHA工程应用,中国石油和化工勘察设计协会,过程危险源分析的应用案例,详细工程设计的过程危险源分析（,举例,）：,基础工程设计过程危险源分析对详细工程设计的建议,基础工程设计过程危险源分析的遗留问题,因设计方案调整、成套设备厂家文件的确定等各种原因而导致的设计变更,分析程序：准备,-,辨识,-,分析评价,-,建议,-,报告,-,跟踪与再分析,多采用,HAZOP,、,What-If/Checklist,、,FMEA,等方法,中国石油和化工勘察设计协会,（五）,过程危险源分析,应用要点讨论,中国石油和化工勘察设计协会,讨论提纲,导则中有关PHA要求与OSHA PHA要求的比较,如何进行PHA分析,如何选择合适的PHA方法,如何确定合适的PHA风险矩阵,如何组建高效的PHA分析团队,如何记录PHA分析结论并编制报告,中国石油和化工勘察设计协会,讨论提纲,导则中有关PHA要求与OSHA PHA要求的比较,如何进行PHA分析,如何选择合适的PHA方法,如何确定合适的PHA风险矩阵,如何组建高效的PHA分析团队,如何记录PHA分析结论并编制报告,中国石油和化工勘察设计协会,导则与OSHA PHA的要求相当,OSHA是对化工企业的PSM管理提出的要求，PHA实际贯穿了包括设计阶段在内的整个工厂生命周期；与AQ 3034基本相当。本导则着重明确设计阶段的PHA分析要求。,导则对PHA的要求在以下方面与OSHA 29 CFR Part 1910.119 的要求相当：适用范围、建议采用的方法、关注点、PHA小组的构成、PHA建议措施的落实、记录等,OSHA与导则均明确要求，PHA应重点分析设备、仪表、公用工程、人员活动（常规和非常规的）以及过程以外的外部因素,OSHA与导则均推荐如下PHA方法：What-If,Checklist,What-If/Checklist,HAZOP,FMEA,FTA等,中国石油和化工勘察设计协会,导则和OSHA对PHA的要求,导则要求的关注点,OSHA要求的关注点,导致火灾、爆炸、毒气释放或易燃化学品和危险化学品重大泄漏的潜在危险源,工艺过程危险源,在同类装置中曾经发生过的可能导致工作场所潜在灾难性后果的事件,以往的事故,控制事故后果的技术和管理措施,设计和管理方面的控制措施,设计已经采取的安全对策措施的充分性和可靠性,设计和管理控制措施失效以后的后果,设备、仪表、公用工程、人员活动（常规的和非常规的）、以及来自过程以外的各种危险因素,设施布置,人为失误,事故控制措施失效以后对现场操作人员安全和健康的影响,控制措施失效以后对现场操作人员的安全和健康影响程度的定性评估,中国石油和化工勘察设计协会,讨论提纲,导则,中有关,PHA,要求与,OSHA PHA,要求的比较,如何进行,PHA,分析,如何选择合适的,PHA,方法,如何确定合适的,PHA,风险矩阵,如何组建高效的,PHA,分析团队,如何记录,PHA,分析结论并编制报告,中国石油和化工勘察设计协会,PHA的工作流程,定义分析对象,危险源辨识 (采用不同方法),可能原因和后果,辨识现有安全措施,估计发生可能性,估计后果,风险分级,建议,接受风险,调整系统,运作系统,中国石油和化工勘察设计协会,解读PHA工作流程,辨识危险源,辨识潜在原因,辨识后果,辨识现有,安全措施,估计发生频率,或可能性,估计后果,严重程度,提出改进可操,作性的建议,提出改进设计,的建议,PHA报告编制,中国石油和化工勘察设计协会,辨识危险源,辨识危险源,辨识危险源，就是要：,了解物料情况（危险化学品）,了解物料存在地点（设备、单元,）,确认工艺条件和特点：,P,、,T,、,L,、,F,，反应活性，腐蚀性,合理假设物料泄漏（,LOC,）场景，即合理判断：当控制措施失效时，危险物料可能被泄放到环境中，由于其固有特性或工艺特点，是否会发生人员受到伤害、设备遭受破坏等事故,中国石油和化工勘察设计协会,辨识场景：原因后果分析,辨识出危险源后，需要：,确认原因场景：是何原因导致危险源发展成不期望事件或事故？,确认每个原因可能导致的后果,找出现有安全措施,辨识危险源,辨识潜在原因,辨识后果,辨识现有,安全措施,中国石油和化工勘察设计协会,风险评估,风险=后果,频率,定性或定量地描述事故后果的严重程度和所发生的频率或可能性，即进行风险评估,辨识危险源,辨识潜在原因,辨识后果,辨识现有,安全措施,估计发生频率,或可能性,估计后果,严重程度,中国石油和化工勘察设计协会,PHA风险矩阵,定性地分析：,风险R,频率 C,后果,F,R,S,L,可,能,性,L,1,2,3,4,5,严,1,重,2,度,3,S,4,5,极高,高,中,低,中国石油和化工勘察设计协会,建 议,辨识危险源,辨识潜在原因,辨识后果,辨识现有,安全措施,估计发生频率,或可能性,估计后果,严重程度,提出改进可操,作性的建议,提出改进设计,的建议,PHA报告编制,中国石油和化工勘察设计协会,提醒！,不论采用何种PHA方法，PHA只能在其建议措施得到认真落实响应、并付诸实施后，才能发挥其削减风险、控制风险的功效！,中国石油和化工勘察设计协会,讨论提纲,导则,中有关,PHA,要求与,OSHA PHA,要求的比较,如何进行,PHA,分析,如何选择合适的,PHA,方法,如何确定合适的,PHA,风险矩阵,如何组建高效的,PHA,分析团队,如何记录,PHA,分析结论并编制报告,中国石油和化工勘察设计协会,PHA的方法,导则推荐的PHA方法：,预先危险源分析,(,PrHA,),故障假设分析,(What-If),安全检查表分析,(Checklist),故障假设,/,安全检查表分析,(What-If/Checklist),危险与可操作性研究,(HAZOP),故障类型和影响分析,(FMEA),故障树分析,(FTA),其他适用的方法,中国石油和化工勘察设计协会,导则中有关PHA方法的选择,过程危险源分析方法选择的因素：,化工建设项目的规模和复杂程度,已进行的项目初步危险性分析的结果,已进行的项目设立安全评价和环境影响评价的结果,新技术采用的深度,设计所处的阶段,法律法规的要求,合同或业主要求,其他,中国石油和化工勘察设计协会,主要PHA方法的优缺点,中国石油和化工勘察设计协会,PHA方法的主要优缺点,中国石油和化工勘察设计协会,选择合适的风险分析方法,影响因素：,可以利用的信息,项目阶段,人员要求,分析人员技能,系统的复杂性,系统类型,进度和时间限制,尽可能以利益最大化的,方式利用现有资源，,选择一个最合适的PHA,分析方法；,没有尽善尽美的方法，,每个方法都有其不足。,中国石油和化工勘察设计协会,选择合适的风险分析方法,在设计前期、资料较少时，推荐采用,PrHA,、,HAZID,、,What-if,、,Checklist,在详细设计或设计后期，推荐采用,WhatIf,-Checklist,、,HAZOP,、,FMEA,工艺技术成熟、安全操作经验丰富的装置或设施，推荐采用,Checklist,、,What-if,对新工艺、或工艺流程复杂的装置或设施，推荐采用,HAZOP,的分析方法,对单台设备，推荐采用,FMEA,的分析方法,对复杂事故或事件的原因分析或概率分析，推荐采用,FTA,或,ETA,的分析方法,中国石油和化工勘察设计协会,选择合适的风险分析方法,在决定进行PHA分析、选择PHA方法时应在 投资,费用,和获得,效益,之间进行权衡：,PHA,的直接费用应与由于安全水平的提升和可操作性的提高而获得的长期效益进行权衡对比，以选择合适的,PHA,方法,选择的方法不同，分析所花费的时间、详细程度、结果的可用性将有所不同,数据必须是现行有效或更新过的,参与人员必须是专职,某些被辨识出的危险源可能需要进一步的定量分析,分析需要有跟踪、落实,缩短项目进度,减少因变更或改进而产生的费用,高安全性和可操作性的保证,降低环境影响,保证与安全设计法律、法规和标准的一致性,提供扩大生产能力的机会,中国石油和化工勘察设计协会,讨论提纲,导则,中有关,PHA,要求与,OSHA PHA,要求的比较,如何进行,PHA,分析,如何选择合适的,PHA,方法,如何确定合适的,PHA,风险矩阵,如何组建高效的,PHA,分析团队,如何记录,PHA,分析结论并编制报告,中国石油和化工勘察设计协会,风险可接受标准的确定,为什么要确定风险可接受标准？,何谓安全：,1.,满足法律、法规和设计标准规范要求；,2.,避免事故，或尽可能降低事故发生率；,3.,尽量缩小事故后果影响范围和程度避免或降低人员伤亡率、避免或减少财产损失、避免或降低环境污染等,当风险降低到某个程度，当前可以普遍接受时，就认为是安全的,中国石油和化工勘察设计协会,可接受风险的概念,可接受限值,低风险,风险R,0,Ro,Ro,Ro,可接受风险,高风险,中国石油和化工勘察设计协会,可接受风险的概念,可接受限值,风险R,0,Ro,Rr,Rr,剩余风险（不可接受）,剩余风险（可接受）,中国石油和化工勘察设计协会,风险可接受标准的确定,风险矩阵只是风险可接受的标准之一，不同的业主、不同的地区，风险可接受标准不尽相同，在项目中应根据当地实际情况、合同或业主的要求，确定合适的风险可接受标准，如确定有项目针对性的风险矩阵,风险可接受标准通常在项目策划前或风险分析准备阶段，与业主等利益相关方共同商定，必要时应听取当地政府审批部门或行政主管部门的意见,风险分析可接受标准一旦确定，应在项目的整个执行过程中都予以采用执行,中国石油和化工勘察设计协会,风险可接受标准之一,导则中例举的风险矩阵,严重性等级,可能性等级,I,(灾难的),II,(严重的),III,(轻度的),IV,(轻微的),A(频繁),1,2,7,13,B(很可能),2,5,9,16,C(有时),4,6,11,18,D(极少),8,10,14,19,E(不可能),12,15,17,20,中国石油和化工勘察设计协会,风险可接受标准之一,风险矩阵,严重性等级,可能性等级,S1,特大,S2,重大,S3,严重,S4,一般,S5,轻微,L1,很可能,1,2,5,9,13,L2,可能,2,6,8,11,15,L3,很少,5,8,10,14,18,L4,极少,9,11,14,17,19,L5,不可能,12,15,16,19,20,中国石油和化工勘察设计协会,严重度等级,等级说明,偏差产生的后果说明,S1,特大,3人以上死亡，或经济损失超过1000万元人民币，或对区域环境造成不可修复性的严重破坏,S2,重大,13人死亡，或经济损失5001000万元人民币，或对区域环境造成严重破坏,S3,严重,无死亡但造成人员永久性致残，或经济损失在100500万元人民币，或对工厂周边环境造成有限影响,S4,一般,人员受伤需要卧床休息一段时间，或经济损失在10100万元人民币，或对工厂邻近环境造成临时性影响,S5,轻微,人员受伤仅需急救处理，或经济损失小于10万元，或对环境仅有轻微影响,风险矩阵之后果矩阵,中国石油和化工勘察设计协会,风险矩阵之频率矩阵,可能性等级,说明,评判指标,L1,很可能,每年发生一次以上,L2,可能,每年发生一次,L3,不太可能,每5年发生一次,L4,很少,每10年发生一次,L5,极少,在同行业内从未发生但并不是完全不可能,项目风险矩阵举例,中国石油和化工勘察设计协会,讨论提纲,导则,中有关,PHA,要求与,OSHA PHA,要求的比较,如何进行,PHA,分析,如何选择合适的,PHA,方法,如何确定合适的,PHA,风险矩阵,如何组建高效的,PHA,分析团队,如何记录,PHA,分析结论并编制报告,中国石油和化工勘察设计协会,组建高效的PHA分析团队,通常由分析组长、秘书、各专业或各利益相关方人员组成,PHA分析小组的组长是整个团队的灵魂人物,组员的积极参与，头脑风暴,中国石油和化工勘察设计协会,PHA分析组员构成,来自不同专业有经验、知识丰富的专家，可能涉及工艺、系统、安全、操作、维修、设备、仪表、管道、开车等,必要时，还应邀请其他相关专家,至少有一个人熟悉所分析的工艺过程,分析小组组长应熟悉所使用的PHA方法，并在评价中保持公平、公正,中国石油和化工勘察设计协会,PHA分析组员人数,PHA分析小组人员的多少取决于所选用的方法和被分析对象的复杂程度,注意：太多的参加者将降低分析的效率，甚至降低整个PHA的质量，建议参会有效人员数量控制在47人左右。,中国石油和化工勘察设计协会,PHA分析形式,PHA分析的形式：小组讨论,为什么要采取小组讨论的形式？,丰富的信息量,大量的经验共享,多视角的分析,减少分析盲点,深化分析重点,创造性的刺激,提升建议的共有性,中国石油和化工勘察设计协会,PHA分析形式,小组分析的缺点：,时间压力：,由于关门时间的压力，分析可能会走过场、流于形式,社会压力：,要求服从团队法则,屈从于“多数意见”,自我压力：,控制欲和以自我为中心,对地位的屈从,竞争环境,中国石油和化工勘察设计协会,PHA小组分析,取得成功的关键：,认识到小组分析形式的弊病，共同努力去克服、避免这些问题，使小组会议高效而富有成果，是分析小组长的责任，也是分析团队每位组员的责任！,中国石油和化工勘察设计协会,PHA分析小组成员的职责,守时,在整个分析过程过程中保持专注,积极参与,尊重其他组员的意见,批评意见对事不对人,贡献自己所有相关的信息和想法,准备好可能遭遇不一样的想法和意见,充分思考,发现你所不知道的,横向思考 保持开放的心态,中国石油和化工勘察设计协会,小组思考的技巧,创造性思维,“跳出盒子”的思考方式,直觉和预感,能够通过不同思维模式有所发现,思维模式,细节思维,直觉思维,最坏情景思维,最可能情景,延伸思维,中国石油和化工勘察设计协会,批判思维的技巧,高效的决断、最终统一意见的达成，需要对分析过程中所作的假设、所提出的意见以及讨论的内容进行批判性的检验,记住：,小组中某人提议的建议一旦被采纳、编入分析清单、成为报告的一部分，则该建议不再是某人的建议，而是小组共同的决定和意见了,中国石油和化工勘察设计协会,讨论提纲,导则,中有关,PHA,要求与,OSHA PHA,要求的比较,如何进行,PHA,分析,如何选择合适的,PHA,方法,如何确定合适的,PHA,风险矩阵,如何组建高效的,PHA,分析团队,如何记录,PHA,分析结论并编制报告,中国石油和化工勘察设计协会,PHA文档记录,PHA分析相关文件是决策支持文件，也是法律记录文档,PHA分析报告的编制是PHA分析小组组长的职责,将建议措施进行优先级别的排序，有助于跟踪落实的安排和实施,如果所辨识并已记录的危险源及其对策措施没有得到跟踪和落实，则会产生法律问题,尽可能记录分析的所有问题和发现，多比少好,中国石油和化工勘察设计协会,PHA报告,PHA报告应简洁而完整，包含所有应有的细节内容,报告措辞应仔细、严谨（分析清单和跟踪响应清单是具有法律效力的文件）,不使用代表个人或法律意见、结论的语言,不评判工作或行为的质量,不适用负面、含蓄的词语，如灾难性的、致命的等,中国石油和化工勘察设计协会,PHA文档要求,建议PHA报告包含如下内容：,合理运用并介绍所采用的分析方法,工艺描述,分析的范围与目的,分析的地点和时间,所有参加人员的姓名、公司、职务和专业领域,PHA,分析小组的姓名和资历,分析的所有发现和建议,分析研究的图纸,所参考使用的法律法规等（如有）,中国石油和化工勘察设计协会,PHA报告的用途,风险削减措施的管理,操作参考,新员工培训,类似工艺流程的设计,评审参考,中国石油和化工勘察设计协会,法律问题,一个好的PHA报告和好的建议措施响应清单在进行事故调查、接受法律问询时可以作为有利的证明材料，以减轻一定责任,PHA报告是保密文件,PHA报告是法律文档,书面文字比口头说明更有约束力,分析小组成员通常不会因为某些被忽略的危险源导致发生的事故而被追究法律责任,管理层对根据PHA分析结果所进行的决策负有法律责任,中国石油和化工勘察设计协会,小结与回顾,PHA实质就是运用风险分析的方法对安全设计图纸进行审查。,在设计阶段、或工程建设阶段进行PHA有助于提高安全设计水平，在早期发现危险源、并控制和管理风险，藉此提高整个装置的安全水平。,合理策划、精心组织、跟踪落实、纳入项目整体HSE管理是开展好PHA工作的关键。,中国
