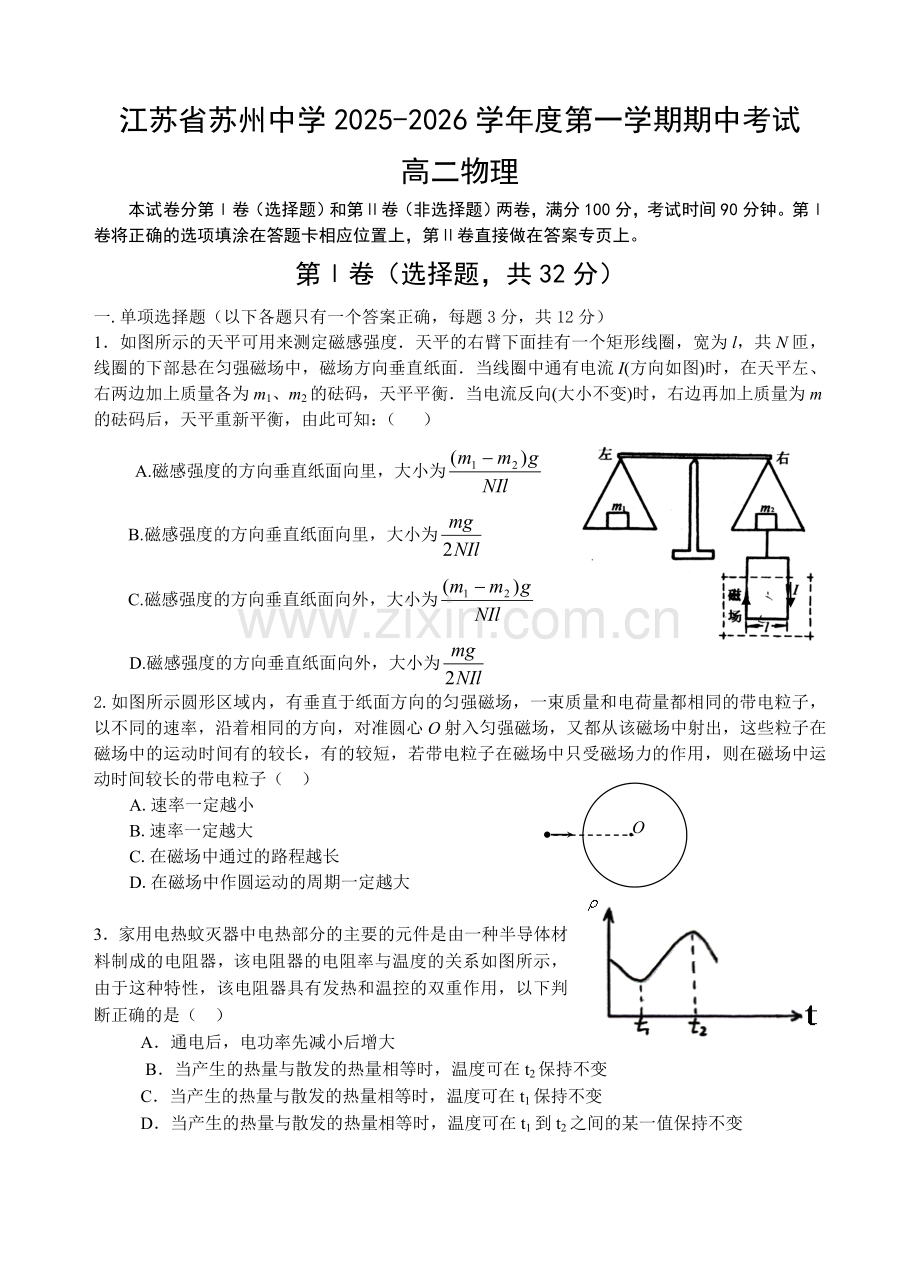

江苏省苏州中学2025-2026学年度第一学期期中考试
高二物理
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两卷，满分100分，考试时间90分钟。第Ⅰ卷将正确的选项填涂在答题卡相应位置上，第Ⅱ卷直接做在答案专页上。
第Ⅰ卷（选择题，共32分）
一.单项选择题（以下各题只有一个答案正确，每题3分，共12分）
1．如图所示的天平可用来测定磁感强度．天平的右臂下面挂有一个矩形线圈，宽为l，共N匝，线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I(方向如图)时，在天平左、右两边加上质量各为m1、m2的砝码，天平平衡．当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡，由此可知：（ ）
A.磁感强度的方向垂直纸面向里，大小为
B.磁感强度的方向垂直纸面向里，大小为
C.磁感强度的方向垂直纸面向外，大小为
D.磁感强度的方向垂直纸面向外，大小为
O
2.如图所示圆形区域内，有垂直于纸面方向的匀强磁场，一束质量和电荷量都相同的带电粒子，以不同的速率，沿着相同的方向，对准圆心O射入匀强磁场，又都从该磁场中射出，这些粒子在磁场中的运动时间有的较长，有的较短，若带电粒子在磁场中只受磁场力的作用，则在磁场中运动时间较长的带电粒子（ ）
A.速率一定越小
B.速率一定越大
C.在磁场中通过的路程越长
D.在磁场中作圆运动的周期一定越大

3．家用电热蚊灭器中电热部分的主要的元件是由一种半导体材料制成的电阻器，该电阻器的电阻率与温度的关系如图所示，由于这种特性，该电阻器具有发热和温控的双重作用，以下判断正确的是（ ）
A．通电后，电功率先减小后增大
B．当产生的热量与散发的热量相等时，温度可在t2保持不变
C．当产生的热量与散发的热量相等时，温度可在t1保持不变
D．当产生的热量与散发的热量相等时，温度可在t1到t2之间的某一值保持不变

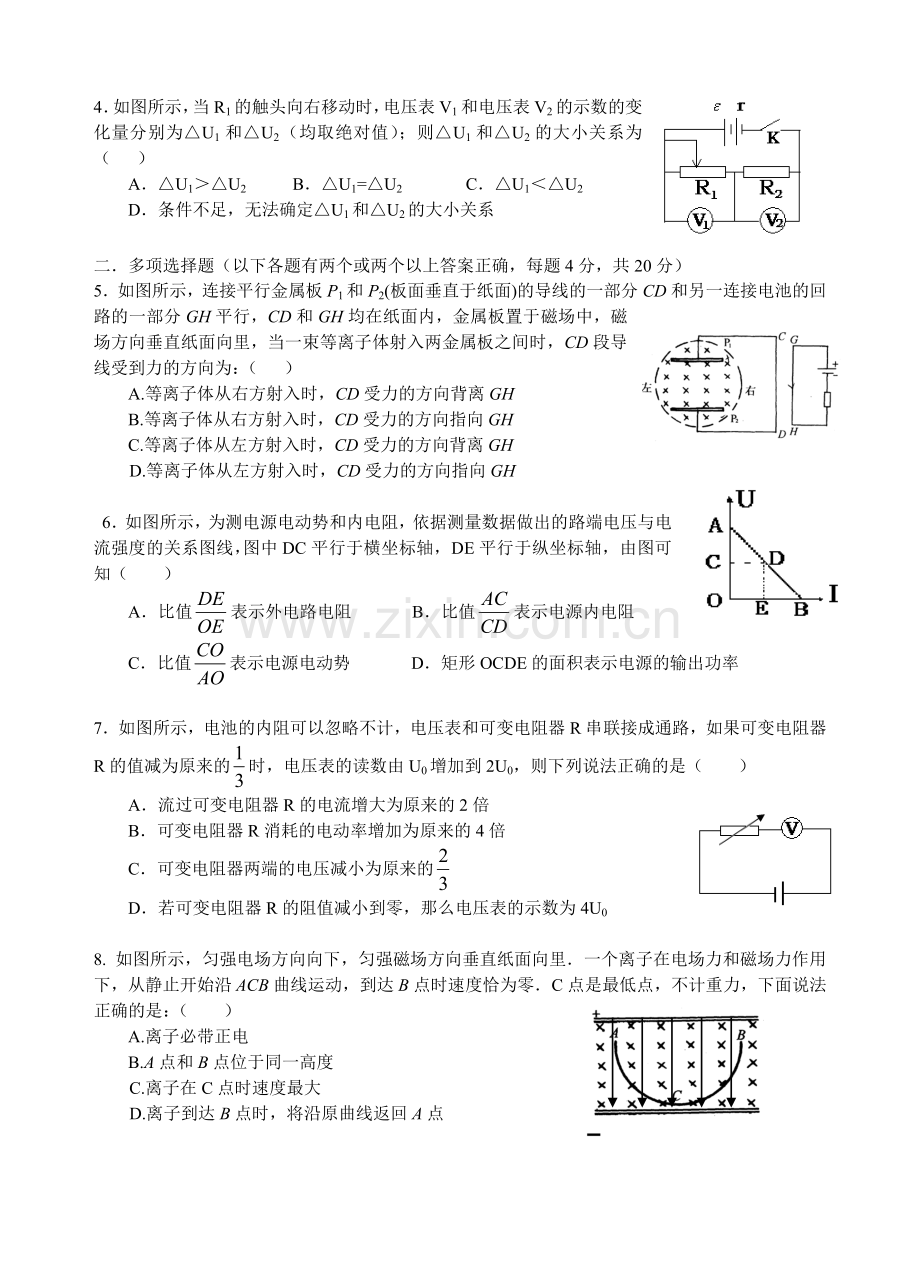

4．如图所示，当R1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为（ ）
A．△U1＞△U2 B．△U1=△U2 C．△U1＜△U2
D．条件不足，无法确定△U1和△U2的大小关系

二．多项选择题（以下各题有两个或两个以上答案正确，每题4分，共20分）
5．如图所示，连接平行金属板P1和P2(板面垂直于纸面)的导线的一部分CD和另一连接电池的回路的一部分GH平行，CD和GH均在纸面内，金属板置于磁场中，磁场方向垂直纸面向里，当一束等离子体射入两金属板之间时，CD段导线受到力的方向为：（ ）
A.等离子体从右方射入时，CD受力的方向背离GH
B.等离子体从右方射入时，CD受力的方向指向GH
C.等离子体从左方射入时，CD受力的方向背离GH
D.等离子体从左方射入时，CD受力的方向指向GH

6．如图所示，为测电源电动势和内电阻，依据测量数据做出的路端电压与电流强度的关系图线，图中DC平行于横坐标轴，DE平行于纵坐标轴，由图可知（ ）
A．比值表示外电路电阻 B．比值表示电源内电阻
C．比值表示电源电动势 D．矩形OCDE的面积表示电源的输出功率

7．如图所示，电池的内阻可以忽略不计，电压表和可变电阻器R串联接成通路，如果可变电阻器R的值减为原来的时，电压表的读数由U0增加到2U0，则下列说法正确的是（ ）
A．流过可变电阻器R的电流增大为原来的2倍
B．可变电阻器R消耗的电动率增加为原来的4倍
C．可变电阻器两端的电压减小为原来的
D．若可变电阻器R的阻值减小到零，那么电压表的示数为4U0

8. 如图所示，匀强电场方向向下，匀强磁场方向垂直纸面向里．一个离子在电场力和磁场力作用下，从静止开始沿ACB曲线运动，到达B点时速度恰为零．C点是最低点，不计重力，下面说法正确的是：（ ）
A.离子必带正电
B.A点和B点位于同一高度
C.离子在C点时速度最大
D.离子到达B点时，将沿原曲线返回A点

O
x/cm
2
y/cm
9.如图所示，宽h=2cm的有界匀强磁场，纵向范围足够大，磁感应强度的方向垂直纸面向内，现有一群正粒子从O点以相同的速率沿纸面不同方向进入磁场，若粒子在磁场中做匀速圆周运动的轨道半径均为r=5cm，则（ ）
A.右边界:-4cm<y<4cm有粒子射出
B.右边界:y>4cm和y<-4cm有粒子射出
C.左边界:y>8cm有粒子射出
D.左边界:0<y<8cm有粒子射出

第Ⅱ卷（非选择题，共68分）
三．实验和填空题（共24分，每空2分）
10.螺旋测微器的读数______厘米；游标卡尺读数_________厘米

11．图中的A、B、C为黑箱上的三个接点，两个接点间最多只能接一个电学元件。为了探明内部结构，某同学用多用电表进行了四步测量 ：
（1） 直流电压档测量： A，B，C三点间均无电压
（2） 用欧姆档测量：A，C间正反向电阻完全相同
（3） 用欧姆档测量： 黑棒接A，红棒接B，有电阻，反接后阻值很大
（4）用欧姆档测量： 黑棒接C，红棒接B，有电阻，阻值比第（2）步测得的大，反接后阻值很大

请画出黑箱内的元件

12．电压表的内阻在20k~50k之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V（量程3V） 电流表A1（量程200μA）
电流表A2（量程5mA） 电流表A3（量程0．6A）
滑动变阻器R（最大阻值1k） 电源ε（电动势4V）
电键K
（1）所提供的电流表中，应选用________（填写字母代号）。

（2）为了尽量减小误差，要求测多组数据，试在图中方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）。

（3）下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是（ ）

U(V)
I(A)
R()
1

2

3

平均值

( a )

U(V)
I(A)
R()
平均值R()
1

2

3

(b)

13． （1）在足够大的匀强磁场中，已知带电粒子仅受磁场力，某一时刻的入射速度方向如图所示，请在图中画出粒子运动的完整轨迹。

（2）若在x轴的上方(y≥0)存在着垂直于纸面向外的匀强磁场，如图所示，
磁感强度为B．在原点O有一个离子源向x轴上方的各个方向发射出质量
为m、电量为q的正离子，速率都为v，对那些在xy平面内运动的离子，
在磁场中可能到达的最大x＝ ，最大y＝ 。

14．如图所示，回旋加速器的两个D型盒之间接有交变电源，电源电压为U。上方D 型盒中央为质子源，静止的质量为m电量为e的质子经电场加速后，进入下方的D型盒。其最大轨道半径 R，磁场的磁感应强度B，
（1）质子最初进入下方D型盒的动能是______________

（2）质子经回旋回速器最后得到的动能是__________________-
（3）交变电源的周期是_____________-

四．计算题（写出必要的文字说明，共44分）
R1
R2
R3
E r
a
b
15.（9分） 如图所示电路中，电源的总功率是40W，R1=4Ω，R2=6Ω，a、b两点间的电压是4.8V，电源的输出功率是37.6W。求:
(1) 通过电源的电流
（2）电源电动势E
（3）电源的内电阻r

16．（10分）如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，若电源的电动势为6V.
求：
（1）电源内阻
（2）电键闭合时，电动机输出的机械功率.

17．（10分）如图所示，光滑导轨与水平面成θ角，导轨宽L。匀强磁场磁感应强度为B。金属杆长也为L ，质量为m，水平放在导轨上。当回路总电流为I1时，金属杆正好能静止。求：
⑴B至少多大？这时B的方向如何？
θ
θ
⑵若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？

18.（8分）如图所示，虚线上方有匀强电场，方向竖直向下，虚线上下方均有磁感应强度相同的匀强磁场，方向垂直纸面向外， ab是一根长为L的绝缘细杆，沿电场线放置在虚线上方的场中，b端在虚线上.将一套在杆上的带正电的重力忽略不计的小球从a端由静止释放后，小球先做加速运动，后做匀速运动到达b端.已知小球与绝缘杆间的动摩擦因数μ=0.3，当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半径是L/3，
求：
（1）小球从b端脱离时的速度
(2) 带电小球从a到b运动过程中克服摩擦力所做的功与电场
力所做功的比值.

19．（7分）一带正电q、质量为m的离子（不计重力），t=0时从A点进入正交的电场和磁场并存的区域作周期性运动，图甲为其运动轨迹，图中弧AD和弧BC为半圆弧，半径均为R；AB、CD为直线段，长均为πR；已知电场强度方向不变(如图甲所示)、大小随时间作周期性变化；磁感应强度大小不变恒为B0，方向垂直纸面随时间作周期性变化．
(1)计算离子转一圈的时间．
(2)以图甲所示的E的方向为电场强度的正方向、向里为磁感应强度的正方向，分别在乙图和丙图中画出电场强度和磁感应强度在一个周期内随时间变化的图线，图中要标示出必要的值．

江苏省苏州中学2025-2026学年度第一学期期中考试
高二物理答案
一.单项选择题（每题3分，共12分）
1B 2A 3D 4A
二．多项选择题（每题4分，共20分）
5AD 6ABD 7ACD 8ABC 9AD

三．实验和填空题（共24分）
10．（4分） 0.0900 3.06 11（2分）

12.（每小题2分，共6 分）
（1）电路中可能的最大电流Imax＝ε／Rv＜，所以电流表选A1即可。
（2）滑动变阻器最大阻值《Rv，所以滑动变阻器应选用分压联法。实验电路如图所示。
（3）b表正确。
13. （共6分）
（1）（2分）

（2）（4分）

14．（每小题2分，共6分）
⑴，
⑵
⑶T=

四．计算题（共44分）
15. （每小题3分，共9分）
R1电流：I1=Uab/ R1=1.2A
R2电流：I2=Uab/ R2=0.8A
总电流：I= I1+ I2=2A
电源总功率：P总=EI，
电源电动势：E= P总/I=20V
电源内部消耗的功率：P内= P总－P出＝2.4W
P内=I2r，
电源内阻： r= P内/I2=0.6Ω

16. （每小题5分，共10分）
解：K断开时，电流＝0.6A
电源内阻ε／I－R＝2Ω
K闭合时，路端电压＝4V
电流／R＝0.5A总电流ε／＝1A
通过电动机的电流＝0.5A
电动机的机械功率＝1.5W

17. （每小题5 分，共10分）
⑴只有当安培力方向沿导轨平面向上时安培力才最小，B也最小。
根据左手定则，这时B应垂直于导轨平面向上，大小满足：
BI1L=mgsinθ， B=mgsinθ/I1L。
⑵当B的方向改为竖直向上时，这时安培力的方向变为水平向右，沿导轨方向合力为零，得BI2Lcosθ=mgsinθ，I2=I1/cosθ。

18. （8分）
当小球做匀速运动时：qE=f=μqvbB
小球在磁场中做匀速圆周运动时，
又，所以
小球从a运动到b的过程中，由动能定理得:
而
所以
则
19．（第一小题3分，第二小题4 分，共7分）
设进入A点的离子的速度为v，在AB段离子作直线运动，可知FE＝FB
FE＝Eq FB＝B0qv 故
在BC段，有 FB＝B0qv＝
所以

离子通过AB、BC、CD、DA各段的时间相等，离子运动一圈所用时间
