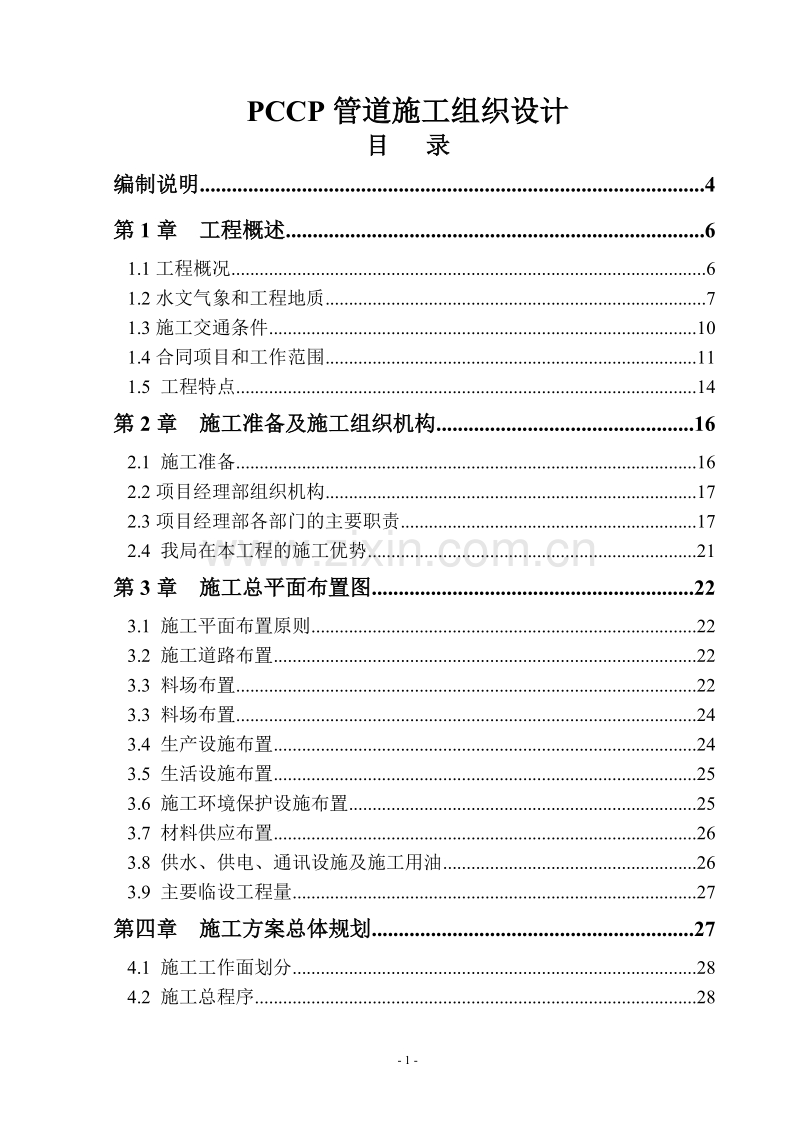

1、- 1 - PCCP 管道施工组织设计管道施工组织设计 目目 录录 编制说明编制说明.4 第第 1 章章 工程概述工程概述.6 1.1 工程概况.6 1.2 水文气象和工程地质.7 1.3 施工交通条件.10 1.4 合同项目和工作范围.11 1.5 工程特点.14 第第 2 章章 施工准备及施工组织机构施工准备及施工组织机构.16 2.1 施工准备.16 2.2 项目经理部组织机构.17 2.3 项目经理部各部门的主要职责.17 2.4 我局在本工程的施工优势.21 第第 3 章章 施工总平面布置图施工总平面布置图.22 3.1 施工平面布置原则.22 3.2 施工道路布置.22 3.3 料

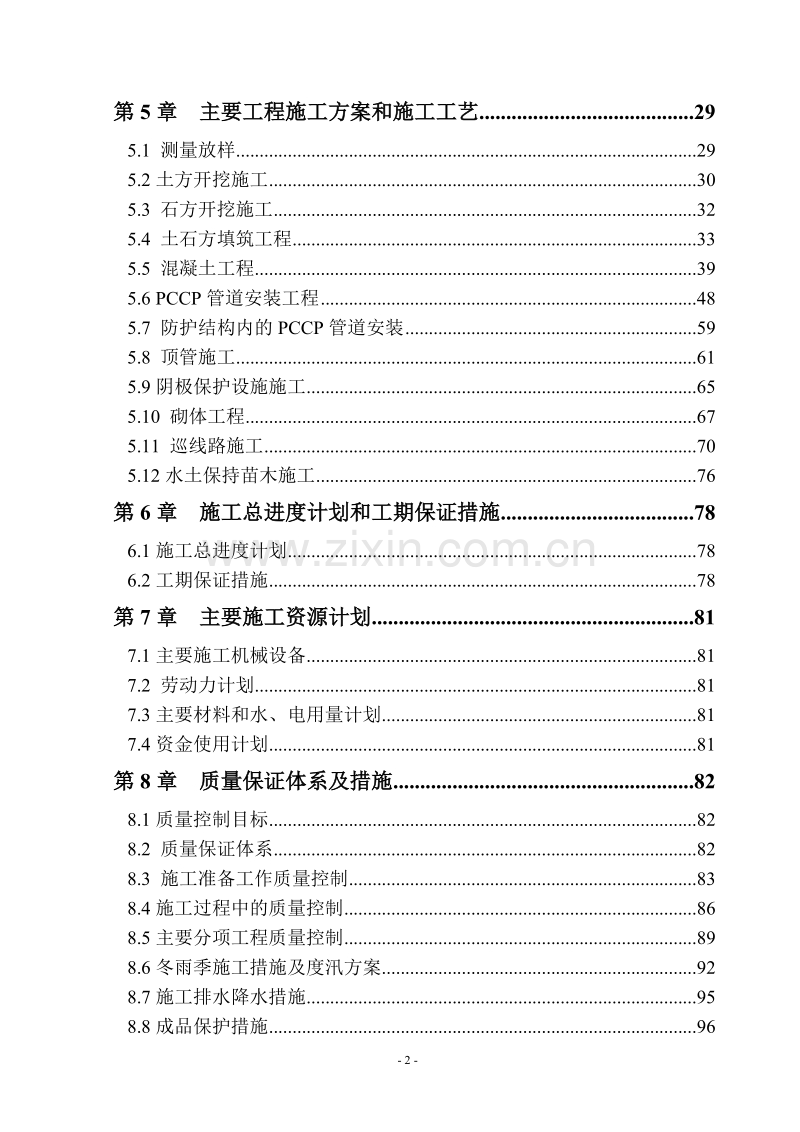

2、场布置.22 3.3 料场布置.24 3.4 生产设施布置.24 3.5 生活设施布置.25 3.6 施工环境保护设施布置.25 3.7 材料供应布置.26 3.8 供水、供电、通讯设施及施工用油.26 3.9 主要临设工程量.27 第四章第四章 施工方案总体规划施工方案总体规划.27 4.1 施工工作面划分.28 4.2 施工总程序.28 - 2 - 第第 5 章章 主要工程施工方案和施工工艺主要工程施工方案和施工工艺.29 5.1 测量放样.29 5.2 土方开挖施工.30 5.3 石方开挖施工.32 5.4 土石方填筑工程.33 5.5 混凝土工程.39 5.6 PCCP 管道安装工程.
3、48 5.7 防护结构内的 PCCP 管道安装.59 5.8 顶管施工.61 5.9 阴极保护设施施工.65 5.10 砌体工程.67 5.11 巡线路施工.70 5.12 水土保持苗木施工.76 第第 6 章章 施工总进度计划和工期保证措施施工总进度计划和工期保证措施.78 6.1 施工总进度计划.78 6.2 工期保证措施.78 第第 7 章章 主要施工资源计划主要施工资源计划.81 7.1 主要施工机械设备.81 7.2 劳动力计划.81 7.3 主要材料和水、电用量计划.81 7.4 资金使用计划.81 第第 8 章章 质量保证体系及措施质量保证体系及措施.82 8.1 质量控制目标.
4、82 8.2 质量保证体系.82 8.3 施工准备工作质量控制.83 8.4 施工过程中的质量控制.86 8.5 主要分项工程质量控制.89 8.6 冬雨季施工措施及度汛方案.92 8.7 施工排水降水措施.95 8.8 成品保护措施.96 - 3 - 8.9 质量保证规章制度.97 8.10 承诺.100 第第 9 章章 保证施工安全的技术及组织措施保证施工安全的技术及组织措施.102 9.1 安全管理目标.102 9.2 实施安全管理目标.102 9.3 安全组织机构及其主要职责.102 9.4 安全管理制度及办法.106 9.5 安全组织技术措施.108 9.6 安全生产应急措施.113
5、 9.7 消防体系及措施.114 9.8 健康体系及措施.114 第第 10 章章 文明施工和环境保护措施文明施工和环境保护措施.114 10.1 文明施工的目标.114 10.2 文明施工的组织机构.115 10.3 文明施工的管理措施.115 10.4 文明施工考核、管理办法.117 10.5 文物保护措施.118 10.6 环境问题的分析.118 10.7 环境保护的目标.119 10.8 环境保护措施.119 第第 11 章章 工程交付、服务及保修工程交付、服务及保修.122 11.1 工程交付.122 11.2 服务及保修.122 附表一：拟投入本标段的施工机械设备 125 附表二：
6、劳动力进场计划表 127 附表三：材料进场计划表 128 附表四：资金流估算表 129 附表五：施工总进度计 划表 130 - 4 - 编制说明编制说明 1 1 编制依据编制依据 （1）南水北调中线京石段应急供水工程（北京段）惠南庄大宁段 PCCP 管道工程施工第一标段招标文件： 第一卷 商务文件； 第二卷 技术条款； 第三卷 招标图纸； （2）执行标准和规程规范 招标文件规定的国家颁布的规程、规范。 招标文件规定的行业颁布的规程、规范。 （3）现场勘查及招标文件答疑资料； （4）我局在类似工程中的施工经验。 2 2 编制原则编制原则 我们通过对该标段踏勘施工现场所获得的资料、对招标文件和澄清
7、函 的仔细阅读及理解，针对本工程所处地理位置的地形、工程地质、水文地 质、工程结构等特点，结合类似工程的施工经验，我们在编制本投标文件 时，将突出以下原则： （1）质量创优原则 工程质量是承包人经营管理的核心，承包人将以 ISO 国际质量体系标 准的要求，建立完善的本工程质量保证体系，投入精干人员，以先进的施 工技术、精良的设备、科学的管理，修造精品工程，让发包人满意。 施工中将认真贯彻我们的质量方针，大力推行质量管理，保证质量体 系的有效运行。依靠技术创新，确保本工程达到优良工程标准。 （2）进度保证原则 根据招标文件对本工程的总工期和阶段工期目标要求，编制科学的施 工措施方案，施工进度计划
8、实行网络控制，科学合理地配置资源，重点做 好工序间的衔接，进度实时监控，以确保实现工期目标。 （3）安全保护原则 建立符合招标文件要求的安全管理机构和配备专职的安全人员，加强 对施工作业安全的管理，特别应加强易燃、易爆材料的管理及地下施工安 全管理，制订安全操作规程，配备必要的安全生产设施和劳动保护用具， - 5 - 并经常对职工进行施工安全教育；特殊岗位操作工做到持证上岗，安全措 施落实到位；建立安全生产应急组织，确保生产安全。 （4）环境保护原则 我们在施工过程中，遵守有关环境保护的法律、法规和规章及本合同 的有关规定，编制施工区和生活区的环保措施计划，最大限度地减少施工 对城区环境的影响
9、。 （5）方案优化原则 本着安全、优质、高效的原则，按期完成合同工程项目的施工任务， 健全施工方案论证制度，在施工前进行施工试验以优选资源配置参数；施 工工艺参数；施工质量控制标准；制定施工技术规程。 （6）合理布局原则 根据本标段工程的任务量和管理目标，考虑地形地貌特征，在临时工 程的施工布置上，特别是水、电管线、道路及各种场地的设置上，在保证 施工需求的基础上尽量减小临建规模，本着避免干扰、就近布置、方便经 济、综合利用的原则，合理布局。 （7）科学配置原则 根据本标段工程的任务量和管理目标的要求，实行施工资源的科学配 置。人力资源方面，选派具有丰富经验的项目管理人员和作业人员，组建 专业
10、化项目部；设备资源方面，投入数量充足、先进精良的施工设备和检 测试验仪器；资金方面，专款专用，强化建设资金的管理，确保流动资金 的周转使用；物资供应方面，合理预备主要机械设备的易损件，选用优质 材料，加强施工物资在采购、检验、验收、使用等环节的管理，保证施工 需要。 （8） 积极协调、配合原则 根据招标文件要求和现场考察情况，我们将按照积极配合的原则，严 格服从发包人和监理人的协调，与其他标段承包人友好相处，尽可能给其 他标段的施工创造便利条件。 3 3 编制目的编制目的 在满足建设单位各项要求条件的前提下，确保工程施工质量达到全优， 力争施工工期提前，把施工对周边环境破坏和扰动控制在规定要求
11、范围内。 - 6 - 第第 1 1 章章 工程概述工程概述 1.11.1 工程概况工程概况 南水北调中线工程自起点湖北丹江口水库引水，经湖北、河南、河北 等省市，进入北京境内。北京段总干渠自北拒马河中支南与河北省明渠段 相接，经渠首进水闸，入北拒马河暗渠，至惠南庄泵站，经加压泵扬水， 通过 PCCP 输水管道输水至大宁调压池。大宁调压池后采用低压暗管自流输 水，经永定河倒虹吸、卢沟桥低压暗箱、西四环低压暗箱，最后由团城湖 明渠输水至终点团城湖，全长 80km。 PCCP 管道工程的南水北调中线北京段总干渠线路最长的大型输水工程， 上接惠南庄泵站，下接大宁调压池，输水管线起点距离渠首 2.3km
12、，输水管 线末端距总干渠终点颐和园团城湖约 21.4km。PCCP 输水干线全长 56.359km（其中设两条隧洞，西甘池隧洞和崇青隧洞） ，为两排直径 4mPCCP 管道。 惠南庄大宁段 PCCP 输水管线工程为 I 等工程，主要建筑物为 1 级建 筑物。以 HD41+000 为界，HD0+000HD41+000 设计地震烈度为 7 度， HD41+000HD56+359.296 设计地震烈度为 8 度。 输水干线加压输水设计流量为 50m3/s,加大设计流量为 60m3/s，自流输 水流量为 20m3/s。惠南庄大宁段输水干线输水干线工程运行方式为：当 流量 Q20m3/s 自流输水；当流
13、量 Q20m3/s 从惠南庄泵站加压输水至大宁 调压池。 PCCP 管道工程由 2 排直径 4.0mPCCP 压力管道（每节管重 5477t，最 大管外径 4852mm） ，4 处分水建筑物，3 处连通建筑物，101 处排气阀井建 筑物、19 处排空阀井建筑物、1 处末端控制阀井建筑物、2 处穿隧洞建筑物、 4 处穿铁路建筑物、17 处穿主要等级公路建筑物、27 处河道防护工程、永 久巡线路及穿巡线路建筑物等组成。共分为六个标段。本标段为惠南庄 - 7 - 大宁段 PCCP 管道工程土建安装第一标。 本标段输水干线起点桩号为 DH0+000DH12+300，全长 12.3km。PCCP 管道沿
14、线布置有排气阀建筑 23 处、排空阀建筑 5 处、连通建筑物 1 座、河 道交叉 7 处、公路交叉 2 处等沿线建筑物。 工程施工期为 23 个月。 本工程采用高程系统为北京地方高程系统，与 1985 年国家高程系统的 换算关系为，北京地方高程基准1985 年国家高程基准0.426；坐标系统 均采用北京地方坐标系统。 1.21.2 水文气象和工程地质水文气象和工程地质 1.2.11.2.1 水文气象水文气象 工程沿线地区属暖温带半干旱大陆季风气候。四季分明，冬季最长， 并有两个多月结冰；夏季次之。春、秋短促。 （1）气温：年平均气温在 1112，年极端最高气温一般在 3540之间，年极端最低气
15、温一般在-14-20之间。 （2）降水量：沿线多年平均降雨量在 590mm 左右，降水量年内分配不 均匀，其中 68 月降水量占全年降水量的 75以上。同时，山前雨量一般 大于山后雨量。 （3）风速及风向：工程沿线冬季盛行偏北风，夏季盛行偏南风，春秋 季为南北风。根据房山、丰台、北京等气象站风速资料统计，工程沿线多 年平均风速在 2.5m3/s 左右，其中以 4 月份风速最大，风速可以达到 2024m/s。 （4）冰情：工程沿线地区初冰日期一般在 11 月下旬到 12 月上旬，终 冰日期通常出现在 3 月中下旬。河流的封冻日期一般在 12 月上旬至中旬， 河流的解冻期一般在 3 月上旬到中旬之
16、间。河流的封冻日期受河流的水文 状况和地形条件的影响，卢沟桥站多年平均封冻天数为 65 天，张坊站只有 21 天（由于系列太短，不具有代表性） 。 （5）冻土：根据工程沿线气象站历年冻土统计资料分析，多年平均冻 - 8 - 土深 0.47m，最大冻土通常发生在 2 月份，最大冻土深一般在 0.50.8m 之 间；冻结开始日期通常在 11 月底到 12 月初，而化冻日期则从 2 月初持续 到 3 月初。 （6）主要交叉河流：本区地表水系以季节性河流为主，流域面积大 于 20km2的河流有：北拒马河、南泉水河等，均属于大清河水系。 其中 有常年流水的河流有南泉水河，其余河流多为雨季行洪，旱季断流。
17、 1.2.3 工工程程地地质质 1.2.3.11.2.3.1 自然地理自然地理 工程区位于太行山山脉北端与华北平原的接壤地带，总体呈西北高东 南低。本标段管道线路所经过地貌类型总体可分为两大类：丘陵区和倾斜 平原区。 （1）丘陵区 本标段丘陵区为溶蚀堆积丘陵区：分布于半壁店西甘池。地面高程 一般在 4675m。山势较缓，多呈岗岭及圆丘状。表面常为残坡积粘土碎石 所覆盖，大多数被开垦为梯田。岩性主要为蓟县系雾迷山组第四段大理岩， 岩溶形态以容沟、溶槽为主，局部发育较小的溶洞。 （2）倾斜平原区 北拒马河冲积扇：地表高程 6065m，河谷宽浅，河床与两岸高差仅 23m，两岸发育广阔的一级阶地，阶面
18、多被开辟为农田。 1.2.3.21.2.3.2 地质概况地质概况 根据地表出露及钻孔揭露情况，本标段地层岩性自老至新分别为： （1）中元古界（Pt2）蓟县系迷山组第四段 岩性为灰白色大理石。因受花岗岩体侵入影响普遍大理岩化并夹滑石片 岩透镜体。石窝附近变质程度最强，形成厚层白色大理岩汉白玉。黄 元井至西甘池片岩透镜体相对较发育，其顺层延伸长度达 1020m，最大厚 度 35m，片理发育，完整性差，多呈灰白色鳞片状，性质极为软弱。 （2）新生界 Kz - 9 - 第三系（R）：上新统（N2） ，岩性为半胶结的残积红粘土，分布于房 山区半壁店至西甘池一带的大理岩顶部及溶沟溶槽中，与下付大理岩及上
19、覆残坡积层呈过渡关系，厚度不均一。 第四系（Q）：上更新统马兰组 Q3m，主要以冲洪积黄土状砂壤土为主， 有时可见褐色的古土壤层，下部常见砾石层。黄土中常见大孔隙及垂直节 理，局部可见钙质结核。本层分布广泛，山麓及盆地中普遍堆积，局部形 成黄土台地，厚度可达十余米。河流两岸构成二级阶地。 全新统（Q4）：北京地区可划分为肖家河、尹各庄和刘滨屯三个组， 但在线路附近难以区分。 冲积层，岩性为卵石、砾石、砂夹壤土、砂夹壤土层，局部夹有薄层 淤泥，主要分布于较大河流的河床，两岸一级阶地及其所形成的冲积扇平 原。最主要的地区的北拒马河冲积平原。 洪积层，岩性为含泥的砂卵砾石，含砂壤土、黄土质砂壤土等，
20、多分 布于山区河流及其两岸，冲沟及其出口出的山坡坡麓上。 坡积层，以含碎石的砂壤土为主、分布于山坡坡麓及坡面。 残积层，主要为碎石，含碎石壤土、砂壤土、砂壤土或黏土，分布于 基岩面上与全强风化岩呈过渡关系。 （3）变质岩：主要为大理石岩和千枚岩、片岩，分布在远古界地层中。 1.2.3.31.2.3.3 地质条件及构造地质条件及构造： 土岩体的结构类型决定了基础开挖边坡、施工难宜程度等条件，所以管 线工程地质段划分主要以土岩体结构类型作为主要依据的，来决定土岩体 结构类型。 根据中国地震局分析预报中心 2004 年 4 月编制的 1:100 万南水北调 中线工程 （北京）地震加速区划图圈定，本标
21、段地震动峰值加速度为 0.15g，相当于地震烈度 7 度。工程区无活动性断裂通过。 1.2.3.41.2.3.4 地下水条件地下水条件 - 10 - 基岩段地下水含水层为碳酸盐岩类裂隙岩溶含水岩组，主要分布在拒 马河至山西甘池一带，具有较强透水性。地下水连通性好，埋深大，一般 自山区流向平原。灰岩区一般可形成连续的地下水面。岔子沟六间房一 带的地下水位为 45.054.0m（1994 年 6 月和 1996 年 7 月） 。 松散层段主要为第四系地层，分布于主要河流冲洪积扇地区和山区河谷 地带，地下含水层为卵砾石、砂类土及粘性土孔隙含水岩组，其中卵砾石 孔隙含水岩组一般透水性很强。 地下水补给
22、来源主要有两部分，大气降水和山区侧向补给。排泄方式以 人工开采和以地下水径流向区外排泄。地下水流向总体为由西北向东南。 地下水水质经水质经分析可知：工程区地下水 PH 值 7.08.0，为弱碱 性水，地下水对混凝土及混凝土内钢筋无腐蚀性、对钢结构有弱腐蚀性， 应予以注意设置保护措施。 1.2.3.51.2.3.5 主要工程地质问题主要工程地质问题 （1）岩溶塌陷问题：灰岩分布区，岩溶较为发育，部分地区可能发育 有较大的溶洞，因此局部可能存在岩溶塌陷问题。在施工开挖后，必须对 可能存在的岩溶的地段，做进一步地质勘探工作，研究其岩溶塌陷问题。 （2）管线大部分地段地下水位低于管底，但局部地段地下水
23、高于管底 （据 1996 年勘察资料） ，如南泉水河一带，地下水水位一般高于管底 25m，最高可达 10m，在工程施工中存在排水降水问题，有常年流水的河 流需做围堰及排水导流。存在排水降水的管线总长约为 3.90km。需做围堰 及排水导流的河流有南泉水河。 （3）临时边坡稳定性问题 本标段大部分地段一般不会产生较大范围的临时开挖边坡失稳问题， 但当开挖边坡较高以及管道走向与岩层走向交角较小时，要注意防止临时 边坡局部失稳。 （4）环境工程地质问题：本工程规模大、线路长，多处穿越或临近公 路、桥梁及地铁等重要城市设施，工程区内地下管线、人防工程较密集， - 11 - 施工降水和开挖以及工程运行中
24、可能出现的渗漏等将可引起复杂的城市环 境工程地质问题，应加强探测、观测且采取措施加以预防。另外由于地下 水别不同程度的污染，水质较差，若在工程运营时渗入洞渠内将会污染渠 水，应加强监测和研究并采取有效防渗及环境治理措施。 1.31.3 施工交通条件施工交通条件 1.3.11.3.1 对外交通运输对外交通运输 南水北调中线京石段应急供水工程（北京段）总干线 PCCP 管道工程， 沿线区域内，现有房易（房山易县） 、京保（北京保定） 、京周（北 京周口店）等主要干线公路通过。与主干线公路相连接的有云居寺路、 龙下路、岳圣路、红新路、大件路、顾八路、阎东路、阎吕路、良坨路、 良三路及长韩路等数条支线
25、公路，施工期间外来物资运输较为便利。 1.3.21.3.2 场内交通运输场内交通运输 本工程需在管道两侧各布置 1 条施工道路，左侧为一般交通道路，占 地 10m（含安全距离） ；右侧布置管道运输吊装施工道路，占地宽度 22m（含安全距离） ，泥界碎石路面宽 9m。与社会道路交叉明挖施工时需布 置社会交通绕行辅道。 1.41.4 合同项目和工作范围合同项目和工作范围 1.4.11.4.1 本合同承包人承包的工程项目和工作内容本合同承包人承包的工程项目和工作内容 本合同为南水北调中线京石段应急供水工程（北京段）惠南庄大宁 段 PCCP 管道工程施工第一标段，桩号为 HD0+000HD12+300
26、，线路中心线 水平投影长度为 12.3km。主要工程项目有：PCCP 管安装、PCCP 管包封（含 镇墩） 、穿公路顶管、管线附属建筑物（连通、排气、排空等） 、沟槽土石 方开挖与回填、管基处理、河道护砌、观测仪器埋设安装、阴极保护设备 安装、巡线路、沟槽两岸施工道路、社会道路交叉绕行辅道、施工导流与 降水等。 本标段建筑物有连通建筑物 1 座、排气阀井建筑物 23 处、排空阀井建 筑物 5 处、河道交叉 7 处、公路交叉 2 处(其中房易路为公路顶管)，其中 - 12 - 桩号 HD12+240HD12+300 土石方开挖计入西甘池隧洞标段。 1.4.1.11.4.1.1 永久工程永久工程
27、（1）PCCP 管道测量放线、施工排水、沟槽开挖、管基处理；管道的铺 设安装（包括方涵内管道安装） 、管道连结处理；混凝土包封（含镇墩） 、 沟槽回填、管道清扫、充水和静水压试验及试通水等。 （2）管线附属建筑物（包括连通建筑物、排空阀井建筑物和排气阀井 建筑物）基坑开挖、地基处理及回填工程、混凝土工程，阀门、排气阀、 伸缩节的安装及其他附属设备的安装工程，止水、排水、结构缝和埋设件 的采购、制作、运输及安装埋设。 （3）穿河管道段的防冲护砌工程。河道平整工程，包括导线上下游共 400m 范围乱掘坑的回填、堆石的清除。 （4）房屋的土建、内外装修，给排水、暖道、供电、通信等工程的采 购、安装、
28、调试，埋设件等其他采购、运输及安装、埋设。 （5）交通路及附属建筑物：巡线路及沿线路桥、涵等。 （6）绿化工程：巡线路两侧的绿化工程。 （7）观测仪器的埋设、观测电缆的铺设、观测设备的安装、率定、调 试及施工期的观测。 （8）阴极保护设施的安装、率定、调试及施工期的观测等。 1.4.1.21.4.1.2 施工临时工程施工临时工程 （1）沟、河的导流、截流工程的设计、施工。本标段工程沿线共有主 要沟河 7 处，其中南泉水河需要进行导截流设计与施工，其余河沟现状调 查非汛期基本无水。为保持工程干场施工而采取的降水、排水措施。 （2）根据设计要求，负责设计、施工、维护本标段管道沿线 PCCP 运 输道路（泥结碎石路面） 、管道沿线一般运输道路、社会道路交叉时的社会 交通绕行辅道，工程施工结束后，对社会道路进行修复和路面硬化，上述 道路至本工程各施工点、生产区、生活区的全部临时道路、桥涵、停车场 的设计与施工，在合同实施期间的管理、维修和养护，以及为满足超大件 - 13 - 和超重件运输而必须采取的临时加固和加扩措施。 （3）根据本标段范围内施工现场情况，经当地供电部门同意设计、施 工、采
