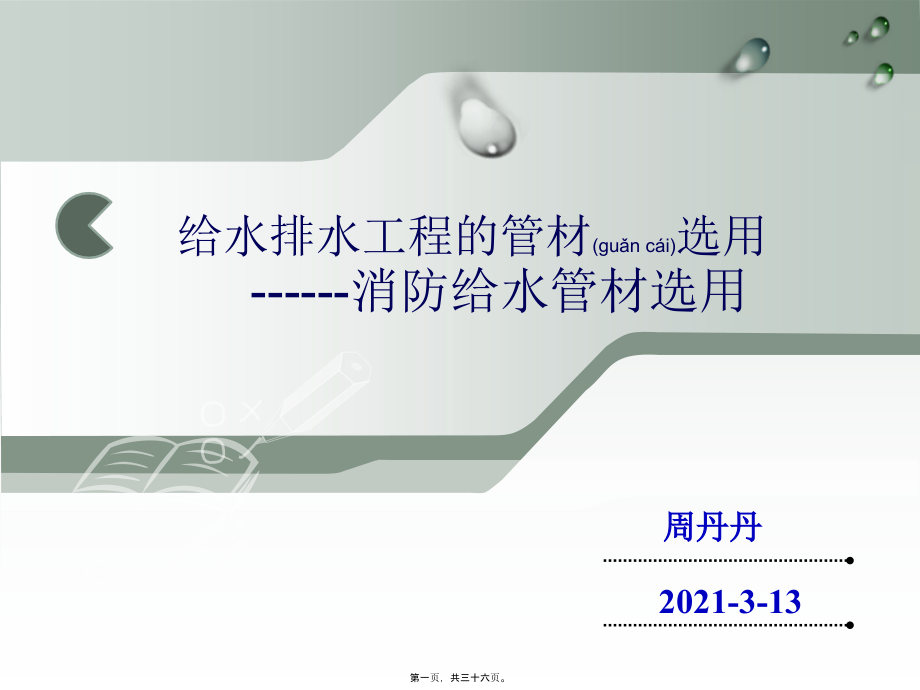

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,给水排水工程的管材,(un ci),选用,-,消防给水管材选用,周丹丹,2021-3-13,第一页，共三十六页。,内容,(nirng),1,消防,(xiofng),给水管材的种类,2,消防,(xiofng),给水管材的选用,第二页，共三十六页。,管材,(un ci),的种类,消防,(xiofng),给水的管材种类,总的来说，有以下几种。,1.,球墨给水,(jshu),铸铁管,2.,低压流体输送焊接钢管,3.,铜,管,、不锈钢管、合金,管及复合型管材,4.,塑料管材,消防,给水的管材,第三页，共三十六页。,1.,球墨给水,(jshu),铸铁管,球墨铸铁管,是铸铁,管的一种，,因,为,材料,本身的,机械性，球墨铸铁管具有铁的本质、钢的,性能。并且具有机械性能,良好,(lingho),，防腐性能优异、延展性能好，密封效果好，安装,简易的优点、,主要用于市政、工矿企业给水、输气，输油等,。,管材,(un ci),的种类,第四页，共三十六页。,管材,(un ci),的种类,球墨铸铁管,在,消防给水中主要用于自动喷水灭火,(mi hu),系统报警阀前的埋地管道和消火栓系统的埋地管道。,第五页，共三十六页。,球墨给水铸铁管可以,(ky),按,以下方式分类：,(1)按口径分：DN40 DN2600之间的 30多种规格,(gug),，其中最为广泛使用的是 DN40 DN250mm。,(2)按对接形式分：滑人式(T型)、机械式(K型、N型、S型和法兰式。,管材,(un ci),的种类,球墨铸铁管,第六页，共三十六页。,(3),法兰式对接方式管材，依据标准壁厚级别,DN,和,PN,可分为,3,种类型：离心铸造,(zhzo),焊接法兰管、离心 铸造,(zhzo),螺纹法兰管及整体铸造,(zhzo),法兰管。,(4),按能承受一定范 围内的压力分：,PN10,、,PN16,、,PN25,和,PN40,等级别。,管材,(un ci),的种类,球墨铸铁管,第七页，共三十六页。,承插直管在最大允许,(ynx),工作压力与允许,(ynx),试验压力值下，工作会受管线其它局部低承受力的限制，其直管允许,(ynx),压力那么如表1所示。,承插直管允许,(ynx),压力,管材,允许压力,承插直管,消防常用管材,DN40DN250mm,允许工作压力（,PFA,）,2.56.4MPa,5.46.4MPa,最大允许工作压力,(PMA),3.07.7MPa,6.57.7MPa,允许实验压力（,PEA,）,3.59.6MPa,7.09.6MPa,管材,(un ci),的种类,球墨铸铁管,表,1,承,插直管允许压力,第八页，共三十六页。,2.,低压,(dy),流体输送焊接钢管,低压,流体输送焊接,(hnji),钢管也,称一般焊管，俗称黑管。是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管,。,管材,(un ci),的种类,第九页，共三十六页。,低压流体输送焊接钢管,(gnggun),主要有热浸镀锌焊接和普通,焊接钢管,两种类型。,管材,(un ci),的种类,低压流体输送焊接钢管,热浸镀锌,焊接钢管主要适用于消火栓给水系,统,、水喷雾灭火,(mi hu),系统的埋地,、自动,喷淋灭火系统和架空管道,等，在埋地的过程中势必要考虑其防腐,情况。,普通,的焊接,钢管主要用于自动,或喷雾灭火系统报警阀前的埋地、架空管道，报警阀,前需要加设过滤器。,第十页，共三十六页。,低压流体,输送焊接钢管也可以分为普通钢管和加厚钢管，一般情况,(qngkung),下,，热浸镀锌焊接钢管规格为,DN60,DN150,，,当低压流体输送焊接钢管大于,DN150,的,焊接,钢管,需要防腐时，就,需要进行镀锌加工,，其,最大工作压力情况,如表,2,。,管材,(un ci),的种类,低压流体输送焊接钢管,第十一页，共三十六页。,管材,(un ci),的种类,低压流体输送焊接钢管,规格,最大工作压力,(Mpa),水压试验压力,(Mpa),普通钢管,1.0,2.0,加厚钢管,1.6,3.0,表,2,镀锌钢管及焊接钢管的最大,工作,(gngzu),压力,第十二页，共三十六页。,3.,无缝钢管,(w fng n un),无缝钢管是一种具有中空截面、周边没有接缝的长条钢管。采用轧制、拉拔、挤压或穿孔等方法生产,(shngchn),的整根钢管外表没有接缝的钢管。,管材,(un ci),的种类,第十三页，共三十六页。,管材,(un ci),的种类,无缝钢管,1 无缝钢管根据,(gnj),其精度分为精细钢管和普通钢管,2根据其生产材料那么分为普通碳素钢、普通低合金钢、合金结构钢和优质碳素钢。,3按生产工艺分类，可以分为热轧、冷轧无缝钢管。热轧是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制。,无缝钢管,(w fng n un),的分类：,第十四页，共三十六页。,管材,(un ci),的种类,无缝钢管,热轧挤压,(j y),无缝钢管：圆管坯加热穿孔三辊斜轧、连轧或挤压,(j y),脱管定径或减径冷却坯管矫直水压试验或探伤标记入库。,冷拔轧无缝钢管：圆管坯加热穿孔打头退火酸洗涂油镀铜多道次冷拔冷轧坯管热处理矫直水压试验探伤标记入库。,第十五页，共三十六页。,管材,(un ci),的种类,无缝钢管,.经过热轧之后，钢材内部的非金属夹杂物主要是硫化物和氧化物，还有硅酸盐被压成薄片，出现分层夹层现象。分层使钢材沿厚度方向受拉的性能大大恶化,(hu),，并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发的局部应变时常到达屈服点应变的数倍，比荷载引起的应变大得多；,热轧相对,(xingdu),于冷轧的缺点：,第十六页，共三十六页。,管材,(un ci),的种类,无缝钢管,.不均匀冷却造成,(zo chn),的剩余应力。剩余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类剩余应力，一般型钢截面尺寸越大，剩余应力也越大。剩余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。,第十七页，共三十六页。,管材,(un ci),的种类,无缝钢管,.,热轧的钢材产品，对于厚度和边宽这方面不好控制。我们熟知热胀冷缩，由于开始的时候热轧出来即使是长度、厚度都达标，最后冷却后还是会出现一定,(ydng),的负差，这种负差边宽越宽，厚度越厚表现的越明显。所以对于大号的钢材，对于钢材的边宽、厚度、长度，角度，以及边线都没法要求太精确。,第十八页，共三十六页。,管材,(un ci),的种类,无缝钢管,热扎钢管分一般钢管，低、中压锅炉,(gul),钢管，高压锅炉,(gul),钢管、合金钢管、不锈钢管、石油裂化管、地质钢热扎钢管,管和其它钢管等,。,第十九页，共三十六页。,管材,(un ci),的种类,无缝钢管,冷轧无缝钢管,除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于,32mm,，壁厚,2.5-75mm,，冷轧无缝钢管处径可以,(ky),到,6mm,，壁厚可到,0.25mm,，薄壁管外径可到,5mm,，壁厚小于,0.25mm,，冷轧比热轧尺寸精度,高。,第二十页，共三十六页。,管材,(un ci),的种类,无缝钢管,热轧,(r zh),钢管,冷轧钢管,(gnggun),第二十一页，共三十六页。,管材,(un ci),的种类,无缝钢管,由于具有较好的承压能力，能够作为系统中的主干管或系统下部工作压力较高部位的,管道,(gundo),。在消防给水系统工程中，一般使用的是输送流体用无缝钢管有,10,号、,11,号、,09Mn,和,V16Mn,。,适用范围,：,第二十二页，共三十六页。,管材,(un ci),的种类,无缝钢管,无缝钢管,(w fng n un),的规格：,1普通的钢管标准化系列规格(外径,(wi jn),)有二十一种：DN10DN610。,2非标准化系列规格(外径)有四十二种。系列以及壁厚分类详 见?无缝钢管尺寸、外形、重量及允许偏差?(GB/T17395 1998)。,3无缝钢管管材壁厚为0.2565mm。,第二十三页，共三十六页。,4.,铜,管、不锈钢管、合金管及复合型管材,(un ci),铜管、不锈钢管、合金管及复合型管材。这些管材不易,(b y),锈蚀，水力性能好，适用于消防给水系统。这些管材相对造价较高，目前在工程实践中应用较少，较适合用于自动喷水灭火系统。在局部地区工程中，已试验采用不锈钢管及复合型管材。,管材,(un ci),的种类,第二十四页，共三十六页。,5,.,塑料,(slio),管材,1国内允许在局部场所采用CPVC。,2CPVC管质较轻，安装很方便，而且使用寿命长。,3塑料管材热塑性较大，没有相关,(xinggun),规程标准可执行。,4塑料管材对安装场所和安装型式有明确要求。,管材,(un ci),的种类,第二十五页，共三十六页。,管材,(un ci),的选用,根据消防给水系统的不同应用情况,(qngkung),，对于管材的选用情况,(qngkung),也不,相同，一般来说，消防给水系统主要有室内、室外和,自动喷水灭火系统,三种形式。,第二十六页，共三十六页。,管材,(un ci),的,选用,室内消防给水系统,室内消防给水,(jshu),系统,当期工作压力小于 1.0MPa时，一般,(ybn),采用普通焊接钢管和内 外热镀锌普通焊接钢管两种类型；而当工作压力控制在 1.01.6MPa，一般,(ybn),采用的是无缝钢管、加厚焊接钢管或者热镀锌加厚 焊接钢管等；当工作压力低于 2.0MPa，那么采用普通或者热镀锌无缝钢管。,第二十七页，共三十六页。,管材,(un ci),的,选用,室内消防给水系统,在焊接过程中，管径小于DN125，选择SCH20钢管，管径等于DN150，管壁厚大约为 3.4mm，管径为DN200、DN250的时候管壁4.78mm。当使用螺纹连接的时候，为了保证强度和耐压，一般要求,(yoqi),管壁较厚，当管径小于 D N1 0 0，最小管壁小于5.5mm，序列号为SCH40，当管径大于DN100，那么采 用 SCH30。,第二十八页，共三十六页。,管材,(un ci),的,选用,室外消防给水系统,1 室外的消防主要是用于生活消防合用,(hyng),管道系统或者低 压情况，一般都是采用压力较低 的承插直管 球墨给水铸铁管，内外壁热镀锌焊接钢管和焊接钢管等。一般当系统压力较低的情况 下，管材的选用与室内的相类似。,2当系统的工作压力过大 的时候，那么要根据系统压力的具体情况，采取法兰式的球墨铸铁管、无缝钢管、加厚焊接钢管或者焊接钢管等。,室外消防给水,(jshu),系统,第二十九页，共三十六页。,管材,(un ci),的,选用,自动喷水灭火系统,自动,(zdng),喷水灭火系统,1自动喷水消防给水系统主要是指报警阀以前的管道，在其架空的时候，一般采用的是普通、内外,(niwi),壁镀锌的焊接钢管或者无缝钢管措施和手册未明确的管材，但应采取以下措施：,采用内壁不防腐的管材时，应在该管段末端设过滤器含内壁未涂敷防腐材料的球墨铸铁管。,埋地的各种管道均应采取有效的防腐措施。,第三十页，共三十六页。,管材,(un ci),的选用,自动喷水灭火系统,2自动喷水灭火系统和水喷雾灭火系统在报警阀后的管段,(un dun),，可采用内外壁镀锌的焊接钢管、无缝钢管以及铜管、不锈钢管以及符合国家或行业标准的涂覆其它防腐材料的管道。,第三十一页，共三十六页。,管材,(un ci),的,选用,自动喷水灭火系统,(3),自动喷水灭火系统和水喷雾灭火系统在报警阀以前的管道，当系统工作压力,1.01.2MPa,时，可采用球墨铸铁管,(,法兰式,),、普通,(ptng),焊接钢管、热镀锌普通,(ptng),焊接钢管；当系统工作压力在,1.01.6MPa,之间时，可采用法兰式球墨铸铁管,(PN16),、加厚焊接钢管、热镀锌加厚钢管、无缝钢管；当系统,工作压力,1.6MPa,时，可采用法兰式球墨给水铸铁管,(PN25),，普通和热镀锌无缝钢管。应参照消火栓给水系统的允许压力使用，按连接方式与管径规格选用不同壁厚的钢管。,第三十二页，共三十六页。,管材,(un ci),的,选用,自动喷水灭火系统,(4)自动喷水灭火系统在报警阀后的管道，由于标准限制配水管道的工作压力1.2MPa，按?全国,(qun u),民用建筑工程设计技术措施一给水排水?和?自动喷水灭火系统设计手册?中的规定：内外壁镀锌的普通、加厚焊接钢管、内外壁镀锌的无缝钢管均可使用。实际上内外壁镀锌的普通焊接钢管已满足使用要求。,第三十三页，共三十六页。,管材,(un ci),的选用,自动喷水灭火系统,(5)由于?自动,(zdng),喷水系统灭火设计标准?(GB500842001)也规定了“轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.4MPa，因此，在建筑面积不大的楼层各配水管压力0.4MPa，均可采用内外壁热镀锌的普通焊接钢管。,第三十四页，共三十六页。,_ _,Thank You!,第三十五页，共三十六页。,内容,(nirng),总结,给水排水工程的管材选用。2021-3-13。剩余应力虽然是自相平衡的，但对钢构件在外力作用下的性能,(xngnng),还是有一定影响。4塑料管材对安装场所和安装型式有明确要求。采用内壁不防腐的管材时，应在该管段末端设过滤器含内壁未涂敷防腐材料的球墨铸铁管。埋地的各种管道均应采取有效的防腐措施。应参照消火栓给水系统的允许压力使用，按连接方式与管径规格选用不同壁厚的钢管。Thank You,第三十六页，共三十六页。,
