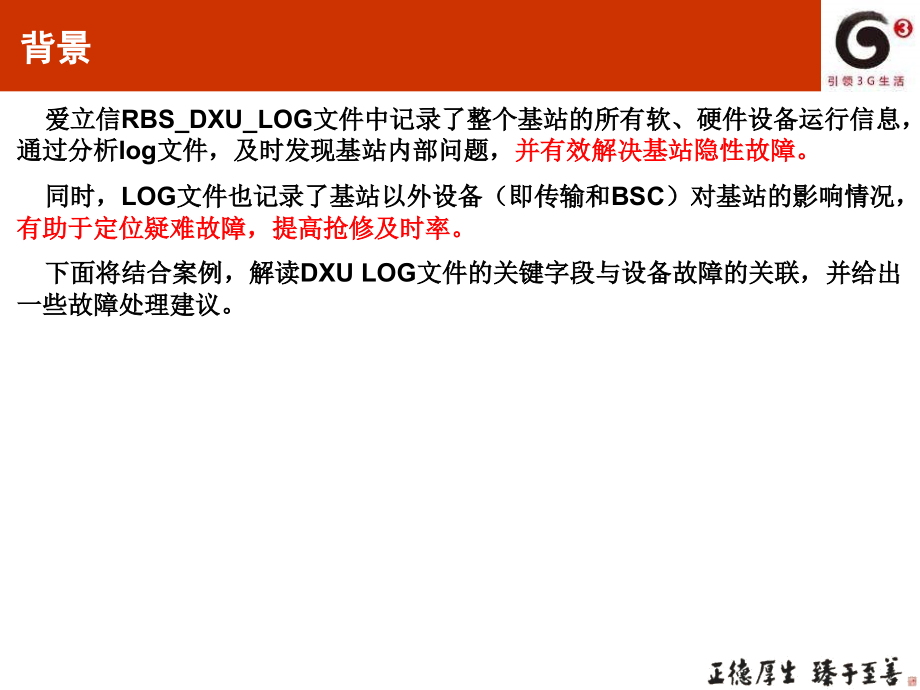

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,2011年9月,利用,DXU LOG,分析设备故障,无线室赵倩雯,爱立信RBS_DXU_LOG文件中记录了整个基站的所有软、硬件设备运行信息，通过分析log文件，及时发现基站内部问题，,并有效解决基站隐性故障。,同时，LOG文件也记录了基站以外设备（即传输和BSC）对基站的影响情况，,有助于定位疑难故障，提高抢修及时率。,下面将结合案例，解读DXU LOG文件的关键字段与设备故障的关联，并给出一些故障处理建议。,背景,目录,如何看DXU LOG,1,显性故障,2,案例分析,4,DXU LOG的提取注意事项,5,下一步计划,6,隐性故障&疑难故障,3,DXU LOG,组成：,Detailed,log&General,log,DXU LOG,时钟：,内部时钟,&,外部时钟,内部时钟,:90-01-01 00:00:00.010,以,90-01-01,开头,外部时钟,:11-07-12 15:22:50.208,以实际时间开头,关键部分：,主要关注,Detailed log,的外部时钟部分,故障发生时间,查看工具：,建议,UltraEdit,提取方法：,OMT,（本地提取）,&REMOTE OMT,（远程提取）,正常运行设备,Log VS,出现故障设备,Log,，见案例（下一页）,如何看DXU LOG,如何看DXU-案例,11-07-09 03:53:08.008P_MPSK_CLOCKtimeout_clock_main.c:419TRACED:Setting time:11-07-09 03:53:40.000,11-07-09 07:53:39.992P_MPSK_CLOCKtimeout_clock_main.c:419TRACED:Setting time:11-07-09 07:54:11.000,11-07-09 11:54:11.002P_MPSK_CLOCKtimeout_clock_main.c:419TRACED:Setting time:11-07-09 11:54:42.000,11-07-09 15:54:42.006P_MPSK_CLOCKtimeout_clock_main.c:419TRACED:Setting time:11-07-09 15:55:13.000,说明：正常运行设备(即基站侧，传输侧和BSC侧不进行任何操作），每隔4小时与BSC同步时钟（Setting time）,若基站侧，传输侧或BSC侧发生操作，则DXU LOG会记录相关的事件，例如：,一、事件:频段超限（6000设备载波频点设置不得超过15M),11-07-09 17:17:45.966O_TGC_Main./TMP/IC/tgc_mainBody.ic:683,TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:3,二、故障：FC码,11-07-09 17:19:02.982O_RBS_StatusRBS_STATUS_DEF.c:398,FAULT:11-07-09 17:19 FuncType:TRX,Instance 0,Raise,EC2,TERR LINK IDLE 4 EC2,故障,出现故障MO,EC2外部告警（告警类型：1A,2A,1B,2B,EC1,EC2),常见DXU LOG 关键字段,案例一：,塘朗M3载波故障,背景：,20110810,下午,1,点30左右，塘朗,M3,的出现载波告警，有载波,block。,现象：网优之家下午1点52分起出现-8载波出现，1B/13，LOCAL MODE,DXU LOG记录：,11-08-10 13:50:26.528P_MPSS_MMI_HNDLLED.c:895,TRACEH:MMI indication for LED_RBS_Fault state ON告警指示灯亮,11-08-10 13:50:26.532O_RBS_StatusRBS_STATUS_DEF.c:393,TRACEH:FAULT:11-08-10 13:50 MO:TX,Instance 8,Raise,I1B,TX OUTPUT POWER LIMITS EXCEEDED,第8载波发射功率超限,11-08-10 13:50:26.534O_RBS_StatusRBS_STATUS_DEF.c:393,TRACEH:FAULT:11-08-10 13:50 MO:TRXC,Instance 8,Raise,I2A,TX OUTPUT POWER LIMITS EXCEEDED,处理：通过查看DXU LOG和历史告警记录，发现载波8频繁出现告警，更换载波板后，故障恢复。,案例二,：,55C和54A大面积T损,背景：大运期间，55C和54A局出现大面积T损,现象：以大运体场三L1为例，网优之家A2故障，T损时隙派单,可能原因：,1、6000站点频点设置：,爱立信6000设备单个RUS要求下行频带限制为15M,上行频带限制为20M。查询站点频点设置并未超15M限制。,2、FAS功能：查询ALOG记录,T损时段对全局开启FAS，记录：,SZ55CAP1DSZAPG40;AD-410;1;29653;SZ55CAP1B;132.108.19.1;0000000063;,RARDC:RID=RIRID01,CELL=ALL,CSYSTYPE=GSM1800,处理：关闭FAS功能，T损解决。,11-07-09 11:54:11.002P_MPSK_CLOCKtimeout_clock_main.c:41,TRACED:Setting time:11-07-09 11:54:42.000,11-07-09 15:54:42.006P_MPSK_CLOCKtimeout_clock_main.c:419,TRACED:Setting time:11-07-09 15:55:13.000,说明：在17:17:45之前，设备运行正常，每个4小时同步时钟,11-07-09 17:17:45.958O_TGC_Main./TMP/IC/tgc_mainBody.ic:683,TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:0,11-07-09 17:17:45.960O_TGC_Main./TMP/IC/tgc_mainBody.ic:683,TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:2,11-07-09 17:17:45.962O_TGC_Main./TMP/IC/tgc_mainBody.ic:683,TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:1,11-07-09 17:17:45.966O_TGC_Main./TMP/IC/tgc_mainBody.ic:683,TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:3,11-07-09 17:19:02.982O_RBS_StatusRBS_STATUS_DEF.c:398,FAULT:11-07-09 17:19 FuncType:,TRX,Instance 0,Raise,EC2,TERR LINK IDLE 4 EC2,11-07-09 17:19:05.262O_RBS_StatusRBS_STATUS_DEF.c:398,FAULT:11-07-09 17:19 FuncType:,TRX,Instance 3,Raise,EC2,TERR LINK IDLE 1 EC2,11-07-09 17:19:05.264O_RBS_StatusRBS_STATUS_DEF.c:398,FAULT:11-07-09 17:19 FuncType:,TRX,Instance 2,Raise,EC2,TERR LINK IDLE 1 EC2,11-07-09 17:19:05.264O_RBS_StatusRBS_STATUS_DEF.c:398,FAULT:11-07-09 17:19 FuncType:,TRX,Instance 1,Raise,EC2,TERR LINK IDLE 0 EC2,说明：大运体场三L1的所有载波（共4个载波）均出现,bandwidth 超限TRACED:TsListCheckBandWidth Rx BandWidth Out of range:2460020000 TRXinst:0,且通过EC2，2级外部告警，提示应该是基站外侧原因引起,案例二,：,55C和54A大面积T损,案例三：,高薪公寓D3出现大量TS SYNC FAULT,背景：20110810下午，高薪公寓D3小区出现T损,现象：2011-08-10 11:46分起出现大量TS SYNC FAULT,11-08-10 11:10:50.540P_PCM_GENERALpcm_general.c:3730,TRACED:Port A B C D avail 1 0 1 0 error 0 1 1 1 Source_Ref 0 0 Freq_Ref 0 0,传输抖动，存在传输误码,11-08-10 11:10:50.660P_MPSS_MMI_HNDLLED.c:895,TRACEH:MMI indication for LED_TransmissionOK port C state OFF,传输PCM C端口关闭,11-08-10 11:10:51.142O_RBS_StatusRBS_STATUS_DEF.c:391,TRACED:FAULT:11-08-10 11:10 MO:TRXC,Instance 2,Raise,EC2,TRA LOST IDLE 5,载波丢包，语音数据丢失,处理：,传输级联故障，将1小区级联到3小区的，现在改为2小区级联至3小区，不从1小区级联，故障恢复。,建议：处理TS SYNC FAULT,1.出现TS SYNC FAULT 时，一般都是传输或者传输口（DXU传输口）问题。,2.有级联的小区尤为可能出现该问题。,3.出现该告警时，建议更换传输线或者级联线和级联口，如何没有好转再更换DXU，如果还没恢复，则取DXU log进行分析。,案例四：,大运村站点T损,背景：20110727凌晨，信职宿舍PC、大运村一M，大运村二d和大运村三m出现大面积T损,现象：以大运村一M2为例，所有载波出现OML FAULT.,DXU LOG 记录,：,11-07-27 00:37:51.142O_RBS_StatusRBS_STATUS_DEF.c:391,TRACED:FAULT:11-08-10 11:10 MO:TRXC,Instance 2,Raise,EC2,TRA LOST IDLE 5,载波丢包，语音数据丢失,ALOG 记录：,2011-07-27;003641;mc;SZ55CAP1DSZAPG40;AD-406;1;159311;SZ55CAP1A;132.108.19.1;0000000047;PWMSI:SDIP=0ETM2,MS=MS-1,BOARD;,2011-07-27;003656;mc;SZ55CAP1DSZAPG40;AD-406;1;159311;SZ55CAP1A;132.108.19.1;0000000047;PWMSI:SDIP=5ETM2,MS=MS-1,BOARD;,SZ55C在20110727 00:36到00:50进行ETC155传输倒换测试。,结论：20110727 00:38,出现,T,损原因是,SZ55C,在进行,ETC155,传输倒换测试。传输倒换时，小区会进行重连接，需要时间，所以出现将近,7,分钟的临时,unconf,状态。自动恢复。,DXU LOG的提取注意事项,DXU LOG,面向爱立信研发人员，维护人员只能关注和分析重要部分,DXU LOG,分析依靠维护人员经验积累。,频繁操作基站（如复位，断电等）会清空,DXU LOG,记录文件,REMOTE OMT,提取前提：传输正常,DXU LOG,分析工作，需结合,BSC,指令查询,&,历史告警,&A LOG,，需分析者熟悉指令操作和设备工作原理,DXU LOG,内容众多，可利用软件“,UltraEdit,”,进行有效筛选，减少工作量。,养成习惯,:OMT,连接后,读取,IDB,保存,DXU LOG,下一步计划,培养代维技术骨干，掌握以下技能：,远程操作,REMOTE OMT,；,分析,DXU LOG,，解决疑难故障；,深化,REMOTE OMT,功能：,结合网优之家，针对隐性故障（即无明确,FC,码的,A2,告警，,T,损和闪断站点），提取,LOG,并自动匹配关键字段，有助于隐性故障定位；,下一个专题,利用,DXU LOG,分析载波隐性故障,目的：结合雷卡测试和,DXU LOG,分析，提高检测效率，验证准确性,寻找规律：对进行雷卡测试站点分析其,DXU LOG,，查看其,DXU LOG,和,RRU LOG,是否有关键字段与载波隐性故障相关联；,谢谢！,欢迎指正！,
