包装设计课程纸盒结构教学.pptx

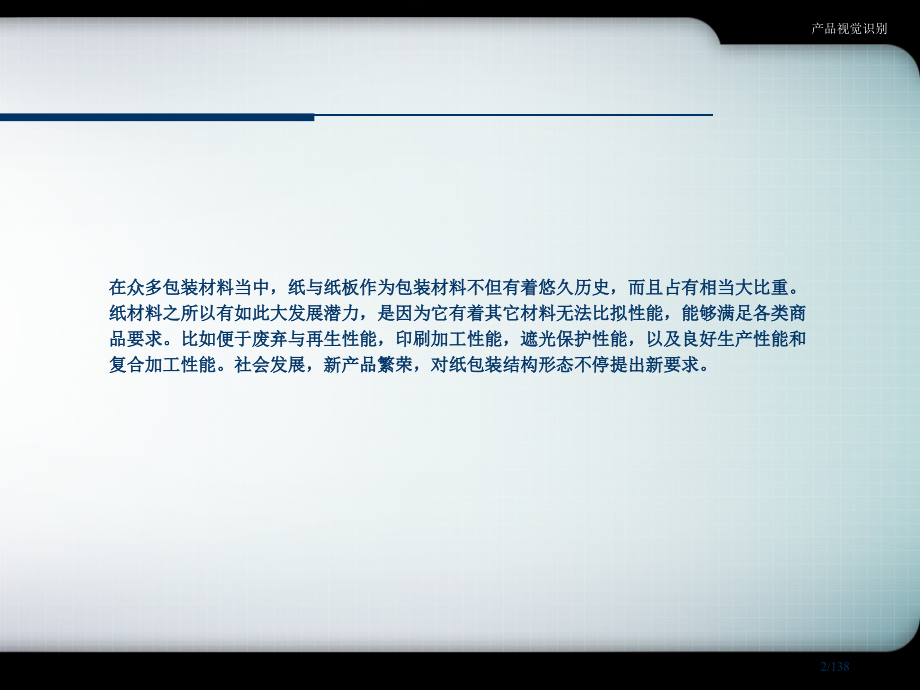

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,产品视觉识别,*,Click to edit Master title style,包装纸盒结构,设计,Packaging carton structure,产品视觉识别,1/138,在众多包装材料当中，纸与纸板作为包装材料不但有着悠久历史，而且占有相当大比重。纸材料之所以有如此大发展潜力，是因为它有着其它材料无法比拟性能，能够满足各类商品要求。比如便于废弃与再生性能，印刷加工性能，遮光保护性能，以及良好生产性能和复合加工性能。社会发展，新产品繁荣，对纸包装结构形态不停提出新要求。,产品视觉识别,2/138,纸包装分类,一、纸 盒 类 型二、纸 箱 类 型三、纸 袋 类 型四、纸 罐 类 型五、纸 杯 类 型,产品视觉识别,3/138,材料应用,在纸材料中，惯用制做纸盒板纸有白板纸、黄板纸和色板纸三种。在商品包装中，使用涂层白板纸为最多。,在材料选取时，首先应该考虑包装物品形态，是多水分物品、湿性物品、液体物品还是固体物品，是高脂肪物品还是冷冻物品等。必须注意品质保护性、安全性、操作性、方便性、商品性和流通性事项。另外，还要考虑商品用途、销售对象和方式、运输条件等等。,产品视觉识别,4/138,设计要求,方 便 性：,纸容器结构设计必须便于生产，便于存贮，便于陈列展销，,便于携带，便于使用和便于运输。,保 护 性：,保护性是纸结构设计关键，依据不一样产品不一样特点，设,计应从内衬、排列、外形等结构分别考虑，尤其是对于易破,损和特殊外型产品。,变 化 性：,纸容器造型结构外型更新、改变非常主要，它能给人以新,颖感和美感，刺激消费者选购欲望。,科学合理性：,科学性和合理性是设计中基本标准。科学合理纸容器，要,求用料少而容量大，重量轻而抗力强，成本低而功效全。,产品视觉识别,5/138,纸包装结构设计,产品视觉识别,6/138,在纸盒包装中最惯用是,折叠纸盒,和,固定纸盒,两种。折叠纸盒盒型通常可分为三大类：,筒型,，,盘型,和,特殊型,。,按制做结构分又有插口或锁口式、粘贴式、组装式折叠盒等。固定纸盒有：套筒式纸盒、镶装纸盒、衬垫盖纸盒、异形纸盒、抽屉式纸盒、有肩纸盒、带铰接盖纸盒、倾斜盒面纸盒、全天叩地式纸盒、盒中盒、特制品纸盒、有格子板纸盒、有内隔板纸盒等。,纸 盒,产品视觉识别,7/138,折叠纸盒剖析,A筒型结构盒：是指形态较高、侧面粘合、两端开口折叠纸盒。,产品视觉识别,8/138,筒型结构盒,盛酒瓶用筒型结构盒,，侧面粘合,，,底端粘合,，上端插接式。,产品视觉识别,9/138,长方形食品盒,，上端采取插入封顶,，,下端采取插别封底,，侧面粘合。,筒型结构盒,产品视觉识别,10/138,完全封闭盒,，四面全用粘接方法结合,，,盖部与底部也完全密封。,筒型结构盒,产品视觉识别,11/138,复合盒,，底部,、顶部和侧部都,以粘贴方式进行封合,状,。,筒型结构盒,产品视觉识别,12/138,折叠纸盒剖析,B盘式结构盒：是指造型立面较低似,盘型结构盒。,产品视觉识别,13/138,盘式结构盒,盒盖连接插接式盘型盒,，,盒角采取锁正当,。,产品视觉识别,14/138,六角粘贴折叠盘型盒,。,盘式结构盒,产品视觉识别,15/138,四角粘贴盒,，该盒中间有椭圆窗口含有,展示作用，盖上有虚线，包装时全,密封,。,使用时沿虚线打开即可,。,盘式结构盒,产品视觉识别,16/138,组装盒,，该盒为二至三层侧壁结构,，盖面,上设有长方形虚线,，方便取出食,品之用,。,盘式结构盒,产品视觉识别,17/138,折叠纸盒剖析,C,特殊结构,：是指不一样于筒式与盘式结构盒造型，,它包含变形盒类和复合盒类、积集盒,类，敞式易倒盒和振出口盒等。,产品视觉识别,18/138,特殊结构,开窗盒，,盖板双层重合密封，在天板上设,一窗口，作展示商品及取出孔使,用。,产品视觉识别,19/138,陈列盒或称陈列与包装兼用盒，,图中盒是由内盒与外盒组成，平时可做中,舟盒使用，销售时将外盒折成斜坡形状，将内盒取出做陈列用。,特殊结构,产品视觉识别,20/138,手提盒,种类也很多，尤其是食品类包装中更多，它有便于携带等优点。提,手有与盒体一体和后安装两种。,特殊结构,产品视觉识别,21/138,液体盒,，普通由内袋,，密封纸盒组成,。,特殊结构,产品视觉识别,22/138,积集盒,，是指把规格品种不一样但用途相关,数件产品搭配在一起条件配,套包装,。,特殊结构,产品视觉识别,23/138,敞式易倒盒,，是一个开封方法简便,和易倾倒自装盒,。,特殊结构,产品视觉识别,24/138,振出口盒,，是一个盛装粉末状,、粒状,十分方便包装盒,。,特殊结构,产品视觉识别,25/138,纸 箱,纸箱主要归属于储运包装，其应用范围很广，几乎包含全部日用消费晶。比如水果蔬菜、食品饮料、玻璃陶瓷、家用电器以及自行车、家俱等。伴随社会消费发展，越来越多商品利用它作为销售包装，这使纸箱使用范围更广泛了。纸箱设计对于标准化要求是严格，因为它直接影响到货场上整齐码放、货架上容积有效利用，以及集装箱合理运输。同时还要充分考虑到在运输过程中保护功效，比如封口开裂、鼓腰、结合部位破损等问题，都与纸箱结构设计相关。,产品视觉识别,26/138,纸箱结构要素,A、箱体造型,箱体尺寸主要指长、宽、高百分比，三者之间百分比关系直接影响到纸箱抗压强度。一样材料假如纸箱长宽不变，高度越高，抗压强度越低；而高度不变，周长不变，那么长与宽百分比越大，抗压强度越低。,B、内部结构,纸箱为了形成整体良好保护功效，在箱体内需要增加各种附件，如衬板、隔板、环套、防潮纸等。采取不一样附件，可改变纸箱抗压强度、防潮性能、防震性能等各种保护功效。尤其对于易碎产品和结结构型比较复杂产品，设计好内部结构是非常主要，能够采取定位、隔离、架空、合理爿陟U等方法，保护产品在运输销售过程中不受损坏。,C、结合部位和封口,纸箱结合部位和封口是储运受压后轻易破裂部位，除了采取一定工艺和材料外，在结构设计上也应该加以重视，不一样结结构型、不一样结合部位、,不一样封口方式都能够提升结合部位强度。,产品视觉识别,27/138,纸箱中通用结构类型,产品视觉识别,28/138,开槽纸箱,，又称对口盖箱，是纸箱中常,用最普通造型结构。它使用于数,百种产品，食品尤其多用。当然使用,时若需特殊结构保护话，还能够在,设计,基础上进行更改。,结构类型,产品视觉识别,29/138,半开槽纸箱,，经典用途是组合运输容器和货架包装及水果、蔬菜等，,结,结构型有天叩地式和图中所表示浅箱结构。,结构类型,产品视觉识别,30/138,裹包式纸箱坯,，包装罐头产品,，产品很紧密,，,以防产品损坏,，而且纸板用,量最少,。,结构类型,产品视觉识别,31/138,纸 袋,纸袋是生活中惯用包装容器之一，比如商品包装用手提袋，工业用具中多层袋等。在传统基础上，现在纸袋在性能上、用途上都大有改进。如将纸与铝箔、塑料或其它材料组合使用，就大大提升了纸袋使用性能，拓宽使用范围。,纸袋是由纸筒将其一端或两端封闭而成，设有开口，便于盛装产品一个软性容器。,产品视觉识别,32/138,纸袋通用袋型,产品视觉识别,33/138,通用袋型,缝合开口袋,，袋底缝合袋口张开充填物品后，,缝合或用粘,合结扎或,U,形钉钉合等,方法。此袋型可包装颗粒状产品。,产品视觉识别,34/138,部设阀门,，填充和倒出都经过,阀门，通常,缝合阀式袋,，袋底和袋顶预先缝合,，袋顶角,包装小颗粒产品,。,通用袋型,产品视觉识别,35/138,粘合开口袋,，袋底采取折叠和粘合方法,，,充填方式与缝合开口袋一样。,通用袋型,产品视觉识别,36/138,粘合阀式袋，,袋底和袋顶采取粘合封闭,，,阀门进行充填，充填后形成,“长方体”结构。,通用袋型,产品视觉识别,37/138,扁底开口袋，,底端每层材料逐层粘合,充填后将袋顶折叠后用粘合剂封,闭。,通用袋型,产品视觉识别,38/138,手提袋,，在现实生活中使用量越来越大，尤其是市场竞争日益激化，利用,手提袋作为广告宣传等，形式丰富多样。,通用袋型,产品视觉识别,39/138,经 典,盒 形,产品视觉识别,40/138,球类体纸盒,这是一个有各种形式有孔纸盒。经过一系列半复合折叠，使样板呈类似于球体圆形。这适合用于新奇产品，多面形状为印上有趣图案提供很大空间。,产品视觉识别,41/138,平 面 图,产品视觉识别,42/138,推入式封口角锥体纸盒,这种角锥体纸盒与后面一个例子很相同，但使用了另一个封口方式。它不用简单盖子，而是在各部分周围都没有比和结构。经过一次按顶部折痕向下推压，使其呈螺旋形向内。,产品视觉识别,43/138,平 面 图,产品视觉识别,44/138,角锥体纸盒,锥形侧边和粘合折叠盖口使整个纸盒呈角锥形，中间衬盖可依据产品要求去掉。设计师也可经过改变册侧面部分数量来选择增加或降低纸盒面，从而定下底座形状。,产品视觉识别,45/138,平 面 图,产品视觉识别,46/138,铅笔形纸盒,这一新奇形状包装可用来展示铅笔。这种有两部分组成设计适合推销或广告展示，而不适合用于大批量生产。里面六角形插入物能够牢靠包装，也能够有效地托住产品。这表明针对详细产品设计对新奇销售包装很有好处。,产品视觉识别,47/138,平 面 图,产品视觉识别,48/138,鞭炮形纸盒,将主要折盖用胶水黏合，一些巧妙折叠使纸盒呈鞭炮状，中间是存放部分。这么设计适合新奇高档糖果包装，若加上其它材料利用，可使内部产品特征愈加显著。,产品视觉识别,49/138,局 部 图,产品视觉识别,50/138,平 面 图,产品视觉识别,51/138,包底手提盒,这种表面轮廓呈锥形手提型纸盒经过推压侧面很轻易制成并竖立起来，同时也形成了压合封闭底座。经过挤压纸盒上方面来完成入口制作，用力推压顶部缝隙能够打开纸盒。镂空展示格是为符合纸盒正面轮廓特地划开。,产品视觉识别,52/138,平 面 图,产品视觉识别,53/138,这种有防震底座纸袋适合用于促销及包装床上用具和服装等。纸袋强度要求取决于产品，卡纸厚度决定纸袋强度。这既能够作为一级包装，也能够作为二级包装，所使用材料在很大程度上会影响产品外观品质，也反应了提供这种纸袋零售店档次。,三角内侧手提盒,产品视觉识别,54/138,缓冲顶手提盒,这种含有防震底、缓冲顶和折盖封口纸盒，是为礼品和高档商品包装而设计。绳索使用不但为纸盒提供了手提柄，也使这一漂亮坚固手提袋得以完整。优质材料使用加上美观装饰细节，是这种精美纸盒不但适适用于运输，也为内部展示产品增加了外观价值。,产品视觉识别,55/138,平 面 图,产品视觉识别,56/138,荷叶边环形纸盒,这是一个从古老日本折纸艺术中发源而来创新纸盒。图例呈八角形，经过一系列复杂折叠和褶皱制成圆盒心态，并在顶部形成引人注目荷叶边封口。褶皱复杂性对生产中时间、技术有很高要求。将一张纸做成这么纸盒是一个出色纸张设计制作过程。,产品视觉识别,57/138,平 面 图,产品视觉识别,58/138,星形纸盒,这种含有星形开口极富创意纸盒适合作食品、糖果或高档精美商品装饰性包装；也适合用于包装昂贵限量发行品和促销商品。使用不一样色彩质地卡纸能增加纸盒多样改变性。,产品视觉识别,59/138,平 面 图,产品视觉识别,60/138,十二面体纸盒,这种纸盒特点在于有六角形盖子和底座，经过黏合每一片凸舌使盒子竖立。纸盒12个面向内折，形成晶体形状，打开六角形盒盖即可取出商品。这一设计非常适合用于像优质糖果和礼品等高档商品包装。,产品视觉识别,61/138,平 面 图,产品视觉识别,62/138,这种纸盒由一个曲面、双层内壁盒盖和一个有凸缘底座组成，形成倾斜边缘，给包装带来高贵与别致感。凸缘底座使这一纸盒与其它纸盒分开，在货架上开辟自己独有空间，也能够被按住为打开盒盖提供便利。这可能是对人们特殊需要，而对产品包装作出尤其考虑。,凸缘托盘和曲面顶盖,产品视觉识别,63/138,多面锥形纸盒,这是一个有防震底座，表面有折痕纸盒，能够做成三种不一样形状。第一个是将两侧向内折，并有倾斜顶盖。第二种是平顶，但在两侧各有可被折下“耳朵”。第三种是原始设计，平顶加原有锥形三角侧面。,产品视觉识别,64/138,平 面 图,产品视觉识别,65/138,嵌入式内折顶盖立方体纸盒,这种简单纸盒利用立方体设计、防震底座和内折盒盖，很好地向设计师展示了怎样利用创新封口来美化基本纸盒造型。,产品视觉识别,66/138,平 面 图,产品视觉识别,67/138,防水锥形容器,这种杯状容器顶大底小，四面呈锥形渐缩，里面衬有防水层，是脱水食品理想包装。这种设计允许水注入使产品作为速食使用，折叠设计预防漏水，并需要使用多层材料来确保防水性能。,产品视觉识别,68/138,平 面 图,产品视觉识别,69/138,金块状纸盒,这种方锥形纸盒底部黏合，盒盖内折。每一边都能够用来显示里面产品。,产品视觉识别,70/138,平 面 图,产品视觉识别,71/138,这种托盘利用锥形空心面表达厚度感与坚固感，适合用于糖果和礼品包装。边角上尤其扣锁相互夹住来支撑结构。,有角度面、折盖托盘,产品视觉识别,72/138,平 面 图,产品视觉识别,73/138,这是一个标准四面体纸盒怎样经过使用弯曲、半圆筒形顶盖而产生引人注目外观示例。顶盖“,A,”不但增强盖子强度，还能对产品起保护作用。顶盖与面之间封口不是非常紧，所以这种纸盒不适合用于对保护要求高产品。它能够用于比如装饰性食品携带，可掀起盖子为产品提供另外空间。,拱顶纸盒,产品视觉识别,74/138,平 面 图,产品视觉识别,75/138,斜盖锥面,这项简单设计是一个有着锥形面和狭小底部基本容器造型。经过纸盒顶部倾斜盒盖能够取出产品，这个例子显示出手柄作为选取件怎样融入设计来美化包装。,产品视觉识别,76/138,平 面 图,产品视觉识别,77/138,多曲线纸盒,这一折盖纸盒很好地利用了曲线表面,展示了一个美观直立容器.曲线轮廓有视觉上感染力,是织物、礼品或糖果理想包装.在制作过程中需要用胶,但很轻易展平,须经过压按四面使容器竖立.,产品视觉识别,78/138,平 面 图,产品视觉识别,79/138,对纸盒采取轮廓造型会产生有趣形状,这些形状不但视觉冲击力强,还能配合欧化孔或拉条使用.这种纸盒尤其适合用于柔软商品存放,如衣物,或多量小件商品,如糖果、拼图玩具之类;它轻易竖立成型,也可展平存放.,枕形包,产品视觉识别,80/138,产品视觉识别,81/138,平 面 图,产品视觉识别,82/138,有支脚锥形纸盒,这种新奇容器是用于展示产品,它由两部分组成.容器呈四面体锥形,有支脚,透明纤维板展示盖呈金字塔形,可美观地展现其中产品.盖子上切有一个窗孔,与底座一边相连.,产品视觉识别,83/138,平 面 图,产品视觉识别,84/138,苜蓿叶式封口纸盒,纸盒圆片顶封口划有狭缝,底部防震.有V形槽口圆片相互交叉于狭缝,形成这一“苜蓿叶”设计.这项设计适合用于礼品包装,因为它开启过程十分有趣.能够改变交叉部分形状,从而在闭合时提供许多不一样造型.,产品视觉识别,85/138,平 面 图,产品视觉识别,86/138,这种六面体纸盒盒盖反折,形成方形开口,.,可用于在盒盖开启时有详细保留要求产品,.,折痕能够更柔些来降低边棱角感,.,折盖六角体,产品视觉识别,87/138,平 面 图,产品视觉识别,88/138,六角形折盖纸盒,这是一个六面体容器,有黏合防震底和用衬角支撑下按式底盖.顶盖平直折线上有切口,从顶部孔中能够取出商品.这能够用来展示大批量较长物体,如钢笔、铅笔甚至瓶子.六个相同面为图案应用带来很好机会.,产品视觉识别,89/138,平 面 图,产品视觉识别,90/138,两盒相互连接纸盒,这种有两个小盒纸盒是用一张纸制成,不使用任何黏合剂,用于存放易碎品,如玻璃摆设等.复杂折线与狭缝,可将另一个相同纸盒与原来连接,形成一个四盒纸盒.这么设计与其它多盒设计相比降低了机器加工和切割成本.可调整切口外形决定了所装入产品形状.,产品视觉识别,91/138,平 面 图,产品视觉识别,92/138,灯泡盒,这是一个单件纸盒,为易碎品提供安全存放.圆形中部分切除处向内折叠用于支撑里面灯泡.这是一个优异设计例子,其特点在于预防其它物体插入,这一原理可用于易碎品、圆形商品和药品.卡纸、瓦楞纸板或醋酸纤维板都可用于这种纸盒制作,但材料选取取决于产品重量以及材料本身对外界环境抵抗力.,产品视觉识别,93/138,平 面 图,产品视觉识别,94/138,糖果彩蛋盒,这是一款非常受欢迎放复活节彩蛋纸盒.尽管在设计上和大小上改变很多,但这一基础设计原理一直保持相对不变.用一张纸制成,纸盒后面略大于正面.正面盒盖向内折叠,由剑形扣固定到位;顶盖侧面凸舌向内折用于加固.正面切割而成孔与纸盒后面内壁稳固地支撑产品,当开启时,剑形封口使用为消费者带来安全感.展示窗口能够是任何形状或大小,但设计师必须认识到窗口越大,结构越不牢靠.,产品视觉识别,95/138,平 面 图,产品视觉识别,96/138,有框架托盘,这是有镂空框架长方形纸盒,使消费者能够看见并触摸其中产品,最近应用于化装品、瓶子和体育用具包装.设计师应考虑产品暴露效果,比喻说,假如产品对触摸、挤压或直接收光敏感,那么就不适合这种包装.这种包装能使人们注意力直接集中到产品上来.,产品视觉识别,97/138,平 面 图,产品视觉识别,98/138,环形卷状产品盒,这种四边封闭单面黏合纸盒是由一张卡纸制成,用于卷筒状产品包装.将中间环形部分切下口盖向里推,用来支撑卷筒产品,预防其滚出.这一设计在销售中能为卷筒状产品提供理想平面图案印刷空间.,产品视觉识别,99/138,平 面 图,产品视觉识别,100/138,CD包,这是一个设计精巧CD存放套,打开后,用户可方便、有序取出CD,沿折痕刻线折叠部分托住CD,纸盒连接处能将CD推出包装.这一设计也可用于其它需立体感包装平面产品.,产品视觉识别,101/138,平 面 图,产品视觉识别,102/138,这种放置平面易碎产品简单纸盒原本是用于存放CD,不过这一设计原理可用来包装一系列不一样产品.产品插在切开条状狭缝中,由剩下折叠部分保护.这种含有吸引力纸套不但能够安放产品,也可按需要提供足够空间印刷图案.所选取材料决定包装保护性能,比如说,瓦楞纸可为易碎玻璃品提供尤其保护.,钱包套,产品视觉识别,103/138,平 面 图,产品视觉识别,104/138,展示盒,打开长方平底盒盒盖,即可看见盒里凹处展现产品.在一张纸上进行切割,这种托盘为其中产品提供特有存放空间.内部口盖不但保护产品,也形成框架增强结构坚固性.这种设计只需对纸板一面进行印刷.,产品视觉识别,105/138,平 面 图,产品视觉识别,106/138,靠本身支撑纸盒,这种设计不需要任何黏合剂,靠产品本身重量来一同支撑结构.在同一张卡纸上切成条形用来放置产品,同时也允许消费者触摸产品.原本这一设计是用来放置肥皂,这种包装也允许消费者闻到产品-在为详细产品设计包装时,这些必须考虑在内.,产品视觉识别,107/138,平 面 图,产品视觉识别,108/138,这是一个有新奇外观促销展示盒.纸盒内部用橡皮筋连接,所以不需要经过挤压侧面来装配、竖立,橡皮筋弹力拉动两端使纸盒竖立.经过图形和另外小设计利用,能够使纸盒看起来像动物或汽车等.,一压而成新型纸盒,产品视觉识别,109/138,平 面 图,产品视觉识别,110/138,这是为孩子们设计瓦楞纸板存放容器.这个例子很好说明了怎样利用图形印刷和卡纸附件来美化简单设计.这个储物盒由两部分组成,在大小尺寸上可依据需要改变.,“,个性,”,盒盖存放盒,产品视觉识别,111/138,平 面 图,产品视觉识别,112/138,四角黏合、长方平底纸盒,这一托底托盘用来放置容器或产品,既可作为一级包装,也可作为二级包装.四边可为销售点使用,底部空白,顶部依据要求样式切割.有孔眼连接边相互胶适用来加固纸盒,纸盒也可用于放置没有平底物体,比喻说锥形纸盒.托盘深度可依据所展示产品而改变.,产品视觉识别,113/138,平 面 图,产品视觉识别,114/138,这是一个用于展示一组或一系列产品托盘纸盒.所切割空间形状可依据产品要求而改变.这种设计有效地展示了一个系列产品,同时也提供了销售地点信息.这种多格纸盒制造不需要用胶.,多格托盘,产品视觉识别,115/138,平 面 图,产品视觉识别,116/138,楔形加盖纸盒,这一双弓形纸盒由一个弯曲锥形面和两个垂直平面组成,.,简单盒盖封口经过卡住盒身狭缝固定,并嵌入圆弧形一边,.,这种形状适合包装切片出售消费品,如蛋糕或奶酪,.,产品视觉识别,117/138,平 面 图,产品视觉识别,118/138,八角形纸盒,这是一个多处胶合、用于卫生存放食品容器.八角形状使纸盒有效地存放圆形商品.这种纸盒一个应用是将特殊设计散热垫放入容器,在微波炉中,使热量均匀地散热到食物上,然后将食物取出放在容器顶部.用这种方法烹调,散热垫和放在高处动作意味着食物已被高效加热.这是设计辅助产品使用或准备很好例子.,产品视觉识别,119/138,平 面 图,产品视觉识别,120/138,拉条纸盒,纸盒上拉条普遍应用是为预防胡乱摆弄,因为撕开纸条开启方式是一次性.为确保拉条使用,全部盖口必须黏合或封闭,以免经过其它路径取出产品.拉条设计可应用于许多不一样种类纸盒,产品视觉识别,121/138,平 面 图,产品视觉识别,122/138,开放式端口托盘,这是一个简练托盘设计,用于展示架上承放一组产品.尾部和两边能够做得稍大些,等于或超出产品高度,印上销售点图形.黏合盖口和折线使托盘易于折叠与压平.,产品视觉识别,123/138,平 面 图,产品视觉识别,124/138,三面展示托盘,这种基本造型纸盒为外观不好看食品销售提供辅助.它为收缩包装产品提供部分保护,但更主要是,它以图形形式为消费者提供视觉屏障.这也是最小程度花费材料做法.,产品视觉识别,125/138,平 面 图,产品视觉识别,126/138,这种有网状边角、突出边缘胶合食品托盘通惯用于外卖食品市场.突出边缘用来端住热食物,防止烫手.锥形面防止食物存积于角落也易于进食.对于这种纸盒来说,特殊材料使用是必要,当盛满热液体时,特殊材料能够防水也能够加固纸盒强度.锥形面纸盒在运输和存放中能够节约空间,因为它们能够叠起,这点在一些应用中是主要考虑原因.,凸缘锥形托盘,产品视觉识别,127/138,平 面 图,产品视觉识别,128/138,这是一个通用四面托盘,由机器将其竖立,四角分别扣住.在制作中不需要上胶,但在角上使用凸舌和狭缝来形成面.用一只托盘作底座,再用一只稍大些托盘作盒盖,就能将这种托盘制成容器.,锁角托盘,产品视觉识别,129/138,平 面 图,产品视觉识别,130/138,这是一个简单、易直立纸盒,用于存放将要被收缩包装商品.盒面在产品去除收缩薄膜后充当牢靠屏障.当托盘被向外推时,托盘依然坚固,因为它边是有内折设计-要到达这种效果能够有很多不一样做法.托盘折痕使它能够被压平和叠起;只要将四面拉起,托盘会自己竖立.,内折/外折,四 角 托 盘,产品视觉识别,131/138,平 面 图,产品视觉识别,132/138,这是有内折内壁纸盒,一面与盒盖相连.它简单造型显示了另一个折叠/封口样式.当纸盒被完全打开,便形成了一个有边展开托盘.作为闭合纸盒,它快速且有效容器结构使它使用于快餐业-对于这种特殊应用,需采取防油、防潮卡纸.,单件四角上胶,盒盖 和 底盘,产品视觉识别,133/138,平 面 图,产品视觉识别,134/138,这种实用纸盒可安全地盛放两个以上瓶子,或类似直立物品,它平整表面也为销售点图案或促销提供实用场所.纸盒高度取决于所放产品高度和排列,另外,产品上印刷图案不能被纸盒遮住.纸盒中间横栏有效隔开产品,预防它们相互碰撞,同时也为纸盒起到支撑加固作用.,被隔开托盘,产品视觉识别,135/138,平 面 图,产品视觉识别,136/138,1纸包装结构设计有哪些要求?,2纸箱结构设计要注意哪些问题?,思索题：,作业题：,1临摹制作通用纸盒结构数个。,2设计异型折叠式纸盒2个，附使用说明。,3设计陈列式纸盒结构2个，附详细产品展示效果,作业要求：,有针对性，有特点，方便使用、省材料、简练大方，结构合理等。,产品视觉识别,137/138,E N D,艺术设计系朱笛青,产品视觉识别,138/138,
