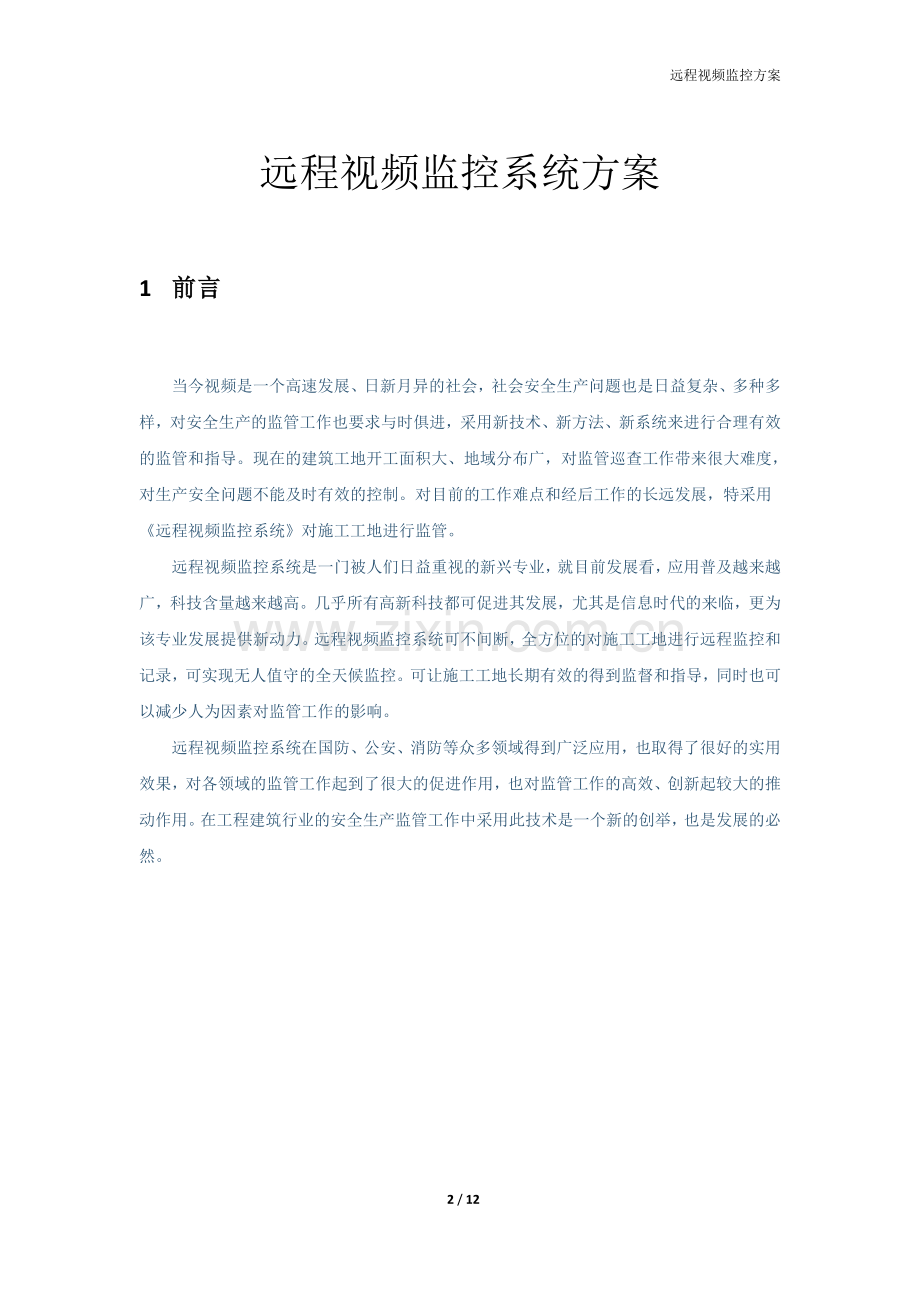

远程视频监控方案目录1前言22系统的组成32.1前端设备32.2图像的传输。32.3控制中心42.3.1图像的控制。42.3.2图像的显示设备。42.3.3图像的记录设备。42.4系统结构图53系统功能介绍64系统配置105费用说明11远程视频监控系统方案1 前言当今视频是一个高速发展、日新月异的社会，社会安全生产问题也是日益复杂、多种多样，对安全生产的监管工作也要求与时俱进，采用新技术、新方法、新系统来进行合理有效的监管和指导。现在的建筑工地开工面积大、地域分布广，对监管巡查工作带来很大难度，对生产安全问题不能及时有效的控制。对目前的工作难点和经后工作的长远发展，特采用远程视频监控系统对施工工地进行监管。远程视频监控系统是一门被人们日益重视的新兴专业，就目前发展看，应用普及越来越广，科技含量越来越高。几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供新动力。远程视频监控系统可不间断，全方位的对施工工地进行远程监控和记录，可实现无人值守的全天候监控。可让施工工地长期有效的得到监督和指导，同时也可以减少人为因素对监管工作的影响。远程视频监控系统在国防、公安、消防等众多领域得到广泛应用，也取得了很好的实用效果，对各领域的监管工作起到了很大的促进作用，也对监管工作的高效、创新起较大的推动作用。在工程建筑行业的安全生产监管工作中采用此技术是一个新的创举，也是发展的必然。2 系统的组成远程视频监控系统由前端设备、图像的传输、控制中心、三部分组成。2.1 前端设备这部分是系统的前沿部分，是整个系统的眼睛。它布置在被监控场所的某一位置上，其视场角能覆盖整个被监控场所。当被监控场所面积较大时，为了节省摄像机的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的(可遥控的)可变焦距(变倍)镜头，使摄像机能观察的距离更远、观察得更清楚;有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度更广、面积更大。总之，摄像机就像整个系统的眼睛一样，它把监控的内容变为图像信号，传送到控制中心的监视器上。摄像装置主要包含摄像机、镜头、云台、解码器箱、报警探头、紧急按钮等。2.2 图像的传输。传输部分就是系统的图像信号通路。一般来说，传输部分指的是传输图像信号。但是，由于某些系统除要求传输图像外，还要求传输声音信号，同时。由于需要在控制中心通过控制台对摄像机、镜头、云台、防护罩等进行控制，因而在传输系统中还包含有控制信号的传输，所以这里所讲的传输部分，通常是指由所有要传输的信号形成的传输系统的总和。传输部分的传输介质主要包括视频电缆、控制信号传输电缆、光缆等。如果采用数字摄像机，则需要利用互联网来传送信号，传输线路就是综合布线系统的双绞线。2.3 控制中心2.3.1 图像的控制。控制部分是整个系统的心脏和大脑，是实现整个系统功能的指挥中心。控制部分主要由总控制台(有些系统还设有副控制台)组成。其主要功能是对摄像机、镜头、云台、防护罩等进行遥控，以完成对被监控场所全面、详细的监控或跟踪监控。总控制台上设有录像机，可以随时把被监控场所发生的情况用图像记录下来，以便事后备查或作为重要依据。控制部分的主要设备包括矩阵主机、多媒体控制系统、报警控制机、多画面分割器等。2.3.2 图像的显示设备。显示部分一般由一台或多台监视器组成。它的功能是将传送过来的图像一一显示出来。在闭路电视保安监控系统中，特别是在由多台摄像机组成的闭路电视保安监控系统中，一般都不是一台监视器对应一台摄像机进行显示，而是几台摄像机的图像信号用一台监视器轮流切换显示，以便节省设备，减少空间的占用。显示部分的主要设备是监视器。2.3.3 图像的记录设备。记录是由录像机或硬盘录像机完成的。记录的资料便于日后进行核查。系统的主要技术要求包括摄像机的清晰度、系统的传输带宽、视频信号的信噪比、电视信号的制式、摄像机的画质精度和操作功能，以及系统各器件的环境适应度。2.4 系统结构图系统结构图中现将全部的功能都包括在内，具体应用可以其中进行增减。3 系统功能介绍1. 实时监控： 最大支持同屏64画面显示，并有等分模式，1N不等分模式，单画面，全屏显示等多种显示模式。支持根据分组摄像机数量自适应画面分割 。2.画面信息叠加： 在显示图像上叠加时间和任意地点名。 显示图像当前网络状态。报警信息、数据、智能分析标识等实时信息叠加显示；3.摄像机控制：支持70多种国际国内常用摄像机、云台和矩阵的PTZ控制、预置位调用、轨迹巡航等控制协议；4.画面轮巡：轮巡当前显示的所有摄像机视频，按摄像机分组轮巡镜头，全部摄像机及分组轮巡。可设置视频轮巡时间间隔； 5.手动录像和截图： 按当前视频显示分辨率手动录像和截图，自由设定截图保存路径，系统自动命名截图文件，自由设定手动录像保存路径，系统自动命名录像文件；6.控制优先级协商： 控制权限区分0255共256级优先级，高权限用户优先获得控制权，可夺取低权限用户控制权，低权限用户可向高权限用户或同级权限用户协商控制权，协商功能可选； 7. 外接键盘控制和鼠标图控： 支持监控终端外接485三维摄像机摇杆键盘和和矩阵键盘远程操作，也支持鼠标图控摄像机的转动。；8. 手动录像和截图： 按当前视频显示分辨率手动录像和截图，自由设定截图保存路径，系统自动命名截图文件，自由设定手动录像保存路径，系统自动命名录像文件；9. 控制优先级协商： 控制权限区分0255共256级优先级，高权限用户优先获得控制权，可夺取低权限用户控制权，低权限用户可向高权限用户或同级权限用户协商控制权，协商功能可选； 10. 视频中断自动恢复：实时网络诊断，视频中断后，网络一旦联通，自动重连恢复显示；11. 多屏显示： 支持多显卡终端的在多屏显示模式下分别显示：多画面视频、单画面视频、全屏视频、电子地图、录像检索回放、报警撤/布防、报警数据信息、系统实时监测等画面，可任意定义每块显示屏的显示内容(每个模块不能同时显示在两块屏上)，自由排列和组合。 12. 自定义监控：用户可自定义监控客户端，包括：画面显示比例、画面排列顺序、默认显示内容、文件路径等 13. 远程监听 具有控制权的监控中心或授权监控终端应能够通过前端麦克风，监听现场音频活动。并可与视频同步记录存储。14. 双向语音对讲 具有控制权的监控中心或授权监控终端应能够通过麦克风和音箱与前端监控点,实现双向语音对讲。15.录像模式： 系统可以根据录像规模和系统结构选择：集中录像、分级录像、分布录像等灵活多样的模式，所有录像操作和功能可以由一台或多台服务器提供。 16.计划录像： 制定计划录像，选择录像的摄像机，可针对每周的每一天的精确到秒的五个时段制定计划，也可针对某一特定日期制定计划。可以设定录像的帧率、编码格式和分辨率。 17.手动录像： 客户端本地手动录像，改变录像文件存储路径，支持录像文件自动命名。 18.报警录像： 用户可任意设置报警联动录像的策略，并设置报警后录像时间长度。报警联动抓拍图片，可时间、地点、报警等信息检索查询。19.录像管理： 用户可根据时间、地点、报警等信息检索查询集中录像、分级录像、分布录像，并可剪辑、下载、导出。系统还具备自动覆盖过期录像、存储空间不足报警，损坏资料维护、数据同步等功能。20.录像回放：可自由编辑录像播放列表，播放时从第一条开始依次循环播放；录像播放控制（播放、停止、暂停、快放、慢放、截图、下一条、上一条、使用时间轴定位）；四画面同步播放。 21.实时视频监控流媒体转发：大量监控终端同时请求视频流和发出控制命令时，通过分布式流媒体服务器将多个客户端的连接请求合并成一路视频流请求发送给对应的视频服务器，然后再转发视频数据给所有客户端，节省远程传输带宽，增加同时访问系统的客户端数量。 22.互联网监控支持互联网监控，支持跨网段管理。23.域名访问系统支持对设备域名的管理和访问。24.系统信息管理：用户可自定义系统名称、部署模式、安全管理信息等系统相关信息。25.设备管理：可以直观看到系统中设备的在线情况，同时可以自动搜索网络中新添加的在线设备，方便将设备添加到系统中，远程配置设备参数；26.分组管理：利用树形列表将报警点和摄像机进行逻辑分组；27.远程管理系统 系统管理员使用管理员的用户名和密码登陆客户端后，可以远程对整个系统的服务器端进行远程的系统设置；28.报警设置：所有报警设备、报警信息、报警策略、撤布防计划等设置报警日志查询、打印；29.系统日志 系统所有重要操作,如服务启动、退出、登录、布撤防、退出、报警确认等，均应有操作记录,系统可对所有用户的操作记录进行查询和统计 。30.系统自我诊断功能：系统运行时，始终有自主研发的专有的Windows Service系统服务程序，实时不间断的对系统所有服务和功能进行自我诊断，包括：中心管理服务器和分布式应用服务器之间的实时自我监测。中心管理服务器和在线设备之间的在线自我监测。31.数据库备份和还原工具：系统提供数据库数据备份与恢复工具；32.系统对时功能 网络设备从中心管理服务器获取标准时间，进行系统对时。 4 系统配置系统主要有两种配置方案，一种配置是能实现远程浏览和远程下载功能的基本配置；还有一种是能对数据进行有效控制和充分应用的优化配置。基本配置主要特点是存储数据在每个工地，中心无实时数据存储，所有功能都依赖于前端处理。中心功能弱，建设成本低，安全性差。优化配置主要特点是每个监控点都存储在监控中心，中心的功能强大，对数据可进行多种应用，对前端有最大的控制权。建设成本越高，安全性可控。系统主要设备设备名称功能说明基本配置优化配置中心管理服务器调度中心配置一台，管理所有设备、用户、密码、权限、注册有有监控平台支持接入安讯士、博士、海康、大华、汉邦等国际国内多种厂家、多种协议的视频编码格式接入、报警主机、门禁主机、动力环境系统等设备有有监控终端单屏、双屏和多屏的实时监控、电子地图、报警和联动、录像检索回放、设备在线监测有有前端设备前端各监控点摄像机、云台、护罩等有有专用网络（VPN）根据传输点位的多少，申请多大的带宽有有电视墙对监控画面进行监视和对各种操作进行显示有高清解码器持HDTV标准高清视频格式，分辨率支持720P、1080i、1080P、百万像素等，指定视频指定解码输出、PTZ控制、多种画面分割、轮巡有录像服务器（NVR）管理和执行录像计划，支持多机并行的分布式录像、N+1热备份、远程检索、回放、自动复写有分级管理服务器二级或多级分级式管理服务器，管理本级设备、用户、密码、权限、注册有流媒体转发服务器为客户端提供TCP/RTP流媒体转发，增加客户端并发数量，减少广域网并发流量有三维控制键盘支持客户端电脑和数字矩阵的PTZ三维键盘控制可选可选调度电话网关支持视频会议、普通电话、手机、VOIP系统的互联互通可选可选调度指挥网关视频会议网关、调度电话网关，联接视频监控终端、视频会议MCU、调度电话、手机等，实现在监控系统客户端发起召开或加入视频会议，实现业务会商、应急指挥等功能可选可选万能解码器协同嵌入式解码器、混合格式解码器、高清解码器，指定视频指定解码输出、PTZ控制、多种画面分割、轮巡可选可选5 费用说明根据一般建设要求，建设价格可根据监控点位计算。1.前端设备普通监控点大约在3500元/点，一体化球机在5500元/点；需要根据现场情况确定数量。2.专用网络基本配置型一个工地需要2M以上带宽，优化配置型每监控点需2M左右的带宽。具本费可与网络运营商协商。3.监控中心基本配置型在5万以内可实现，优化配置型约15万内可实现。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。 12 / 12
