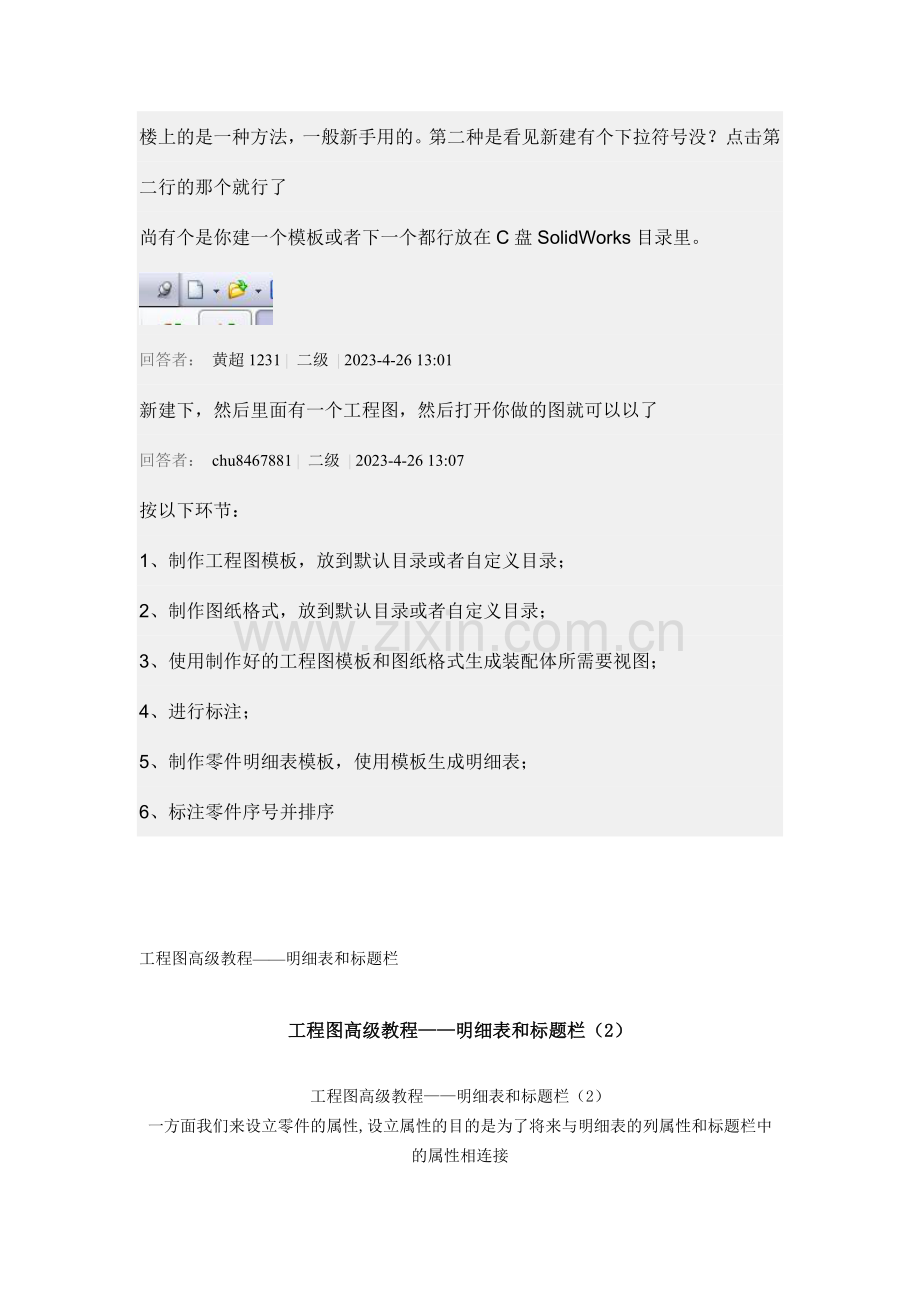

楼上的是一种方法，一般新手用的。第二种是看见新建有个下拉符号没？点击第二行的那个就行了
尚有个是你建一个模板或者下一个都行放在C盘SolidWorks目录里。

回答者： 黄超1231 | 二级 | 2023-4-26 13:01
新建下，然后里面有一个工程图，然后打开你做的图就可以以了
回答者： chu8467881 | 二级 | 2023-4-26 13:07
按以下环节：
1、制作工程图模板，放到默认目录或者自定义目录；
2、制作图纸格式，放到默认目录或者自定义目录；
3、使用制作好的工程图模板和图纸格式生成装配体所需要视图；
4、进行标注；
5、制作零件明细表模板，使用模板生成明细表；
6、标注零件序号并排序

工程图高级教程——明细表和标题栏
工程图高级教程——明细表和标题栏（2）
工程图高级教程——明细表和标题栏（2）
/ x' r# B. U1 h  Y, r$ G4 a三维网技术论坛一方面我们来设立零件的属性,设立属性的目的是为了将来与明细表的列属性和标题栏中的属性相连接
8 ~$ G. A( E! L, [' s. {) I三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江设立属性见附件1' f9 R" i. [3 z. y
此外，将质量单位设立成公斤，见附件. R, }8 {' N4 S( X$ L
设立材质，见附件3
; T2 l+ T% _, v) N三维网技术论坛具体设立见压缩文献
工程图高级教程——明细表和标题栏(3)
工程图高级教程——明细表和标题栏(3)
3 N+ g: I- l7 L+ X" r三维网技术论坛这一节我们做明细表三维网技术论坛" N9 _1 L) g5 n. O0 n  M
选取材料明细表模板，（一般sw自带），通过添加或删除列来改变列数
/ Q4 `( I. N8 ~  j" i  i4 g/ c0 N下一步是最关键的：将列属性与零件属性相连接三维网技术论坛, O$ t& j+ h) P1 M' @; g
序号选取项目号，见附图1三维网技术论坛% X. E. k! R8 I, Y
代号选取自定义，选取SW-文献名称（默认为零件号，我们改变它，为以后标准件的添加做准备）见附件2
7 }: b& d* G3 X5 S8 M, z) H, H数量相应数量4 \  c; u7 H; M5 q) c. r. d
其余属性与零件属性名称一一相应三维网技术论坛1 `8 @8 d* a+ {
这样我们做好了明细表见附件3和4
工程图高级教程——明细表和标题栏(4)
工程图高级教程——明细表和标题栏(4)三维网技术论坛2 v: P7 x/ O* ]
这一节我们讲述标题栏和图框的制作
" J. S7 _, }+ j) k$ }) H三维网技术论坛       标题栏和图框的制作是连在一起的,可以查机械设计手册或机械制图书籍按尺寸绘制,
6 U3 W2 ~- Z9 }  J. @8 n0 I% U4 D三维网技术论坛通过编辑图纸格式绘制标题栏和图框,然后保存为图纸格式见附件1' C  N8 Y4 W4 B( u9 a- `+ N
       本节重点是:标题栏中的属性与零件中的属性相连接三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江0 a* X# S. Z0 y$ C
      在标题栏的1、2、3位置分别联系到图纸属性模型的名称、材料、单重见附图2、3、4
下载次数:133
2023-3-7 20:03

下载次数:150
2023-3-7 20:03

工程图高级教程——明细表和标题栏(5)
工程图高级教程——明细表和标题栏(5)
9 O( @% J1 G! S' [  l# W9 ~三维网技术论坛标题栏和图框的制作(续)
- ^6 @+ b* t9 q! T; s5 V"        位置4和5分别联系到当前文献的比例和sw-文献名称，见附件1和2
. I. c0 a, L0 M2 Q5 Q. H;        好，标题栏基本制作完毕三维网技术论坛8 F$ j/ L5 h8 j6 J2 ^" d
下一节我们讲明细表和标题栏--------------装配体的制作
下载次数:143
2023-3-7 20:10

下载次数:127
2023-3-7 20:10
工程图高级教程——明细表和标题栏(6)
工程图高级教程——明细表和标题栏(6)明细表和标题栏--------------装配体的制作
+ r* u3 t9 X+ s1 @- ]/ o! m9 h+ S三维网技术论坛本节重要讲toolbox中标准件的装配三维网技术论坛7 E. e$ F$ M, o  r/ }
环节1：将toolbox中的一个标准件拉出进行装配三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa( T" h; H5 U' U
环节2；将标准件重新命名成国标代号形式，如GB5783-2023 M20X40等，然后定义单重、名称、材料等零件属性，见附件1
* \8 t0 c; u* h# Z( U8 E三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa环节3：用阵列或镜像零件的方法装配同类标准件，见附件  I& C% Y: v+ p, D1 t
下节讲一讲出明细表和标题栏--------工程图
下载次数:127
2023-3-10 18:25

下载次数:97
2023-3-10 18:25
工程图高级教程——明细表和标题栏(7)
工程图高级教程——明细表和标题栏(7); S1 U2 ~2 n7 M' R
本节重要讲零件号的调整
5 S' k, o! Z& K( ^0 K一般装配体工程图中的零件号是按装配的顺序排列的（附件1），不符合习惯，需要调整，可有两种方法：
* W; _" s9 l1 W1 Y% B: ^! k- W1,使用论坛上的宏程序（附件2）使用环节
" y0 Y1 o. E+ j/ `6 Y   找到工具---宏---运营，即可
+ B* t: c  K8 n* m3 [三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江   界面如附件3
/ p8 _$ X+ Y2    运营后明细表顺序亦随之改变。见附件4
下载次数:117
2023-3-19 19:15

下载次数:98
2023-3-19 19:15

下载次数:106
2023-3-19 19:15
工程图高级教程——明细表和标题栏(8)
工程图高级教程——明细表和标题栏(8)工程图高级教程——明细表和标题栏(8)
5 d3 E+ `( |- M" Y9 B; f5 t1 零件号的调整(续）
+ y7 G6 z" q) }0 L1 n( A1 J一般装配体工程图中的零件号是按装配的顺序排列的（附件1），不符合习惯，需要调整，可有两种方法：
( |$ ^+ m3 l% m5 t三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa2,直接调整明细表中零件序列号三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江1 Y" x# w' {1 n5 I7 v1 D  M
环节三维网技术论坛0 ^, V+ V/ d4 j+ V# k
      手动调整明细表中零件序列号，见附件1
5 v7 T% S1 E7 f( O三维网技术论坛     进行排序，见附件2
1 m) T: d# c$ T3 t& @三维网技术论坛即可完毕，工程图中的项目号随之改变。
下载次数:142
2023-3-19 19:37

下载次数:124
2023-3-19 19:37

工程图高级教程——明细表和标题栏(9)
工程图高级教程——明细表和标题栏(9)关于工程图高级教程——明细表和标题栏的知识讲到这里算是告一段落，
; R4 E* @0 l! Q6 b+ _三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa以后有时间我将将自己的明细表和标题栏模板上传给大家，
0 K) F6 F) O6 [  i7 h将这一系列专题集中起来，也欢迎大家能总结起来这一专题，以利于大诸位查看。
