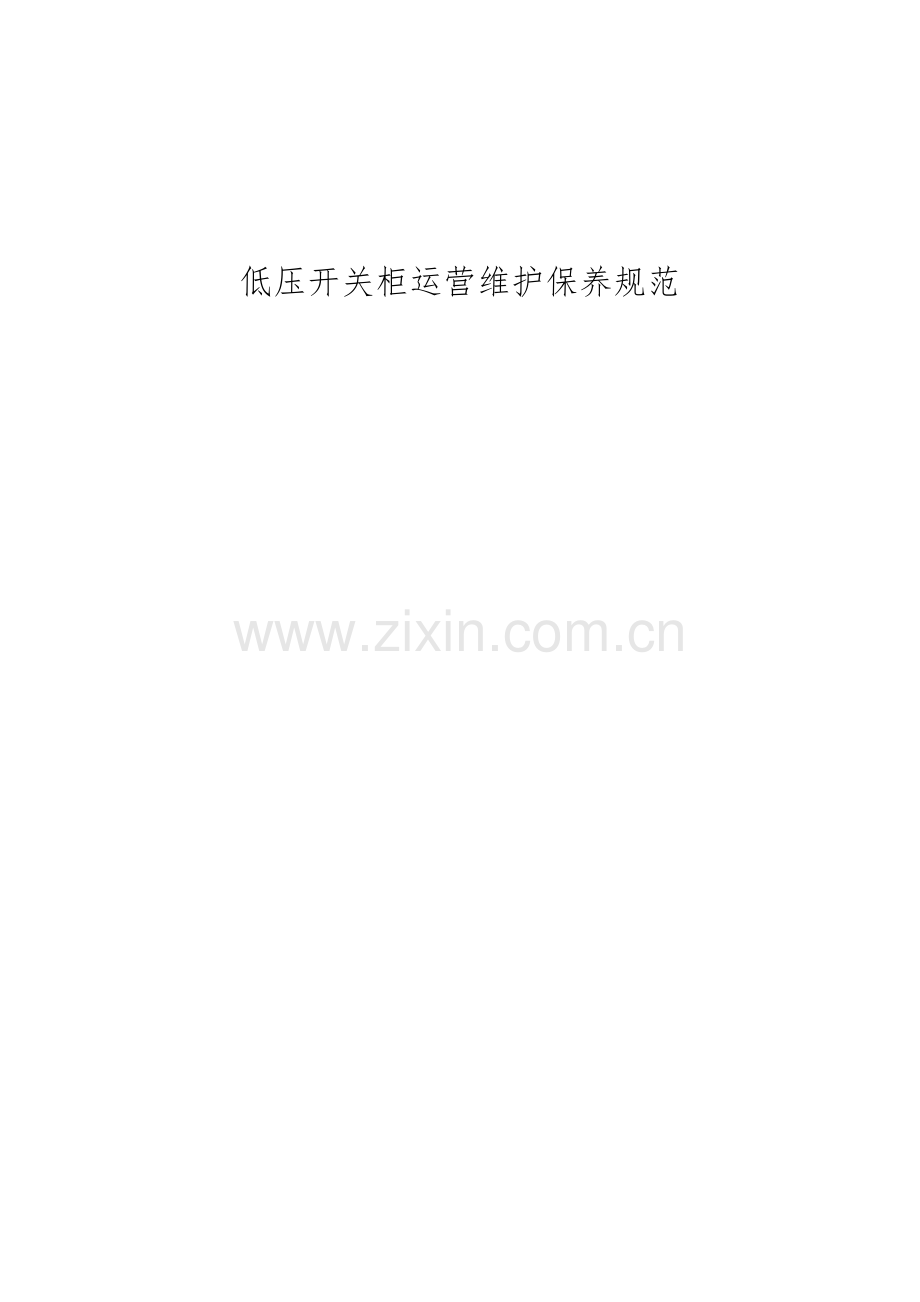

低压开关柜运营维护保养规范

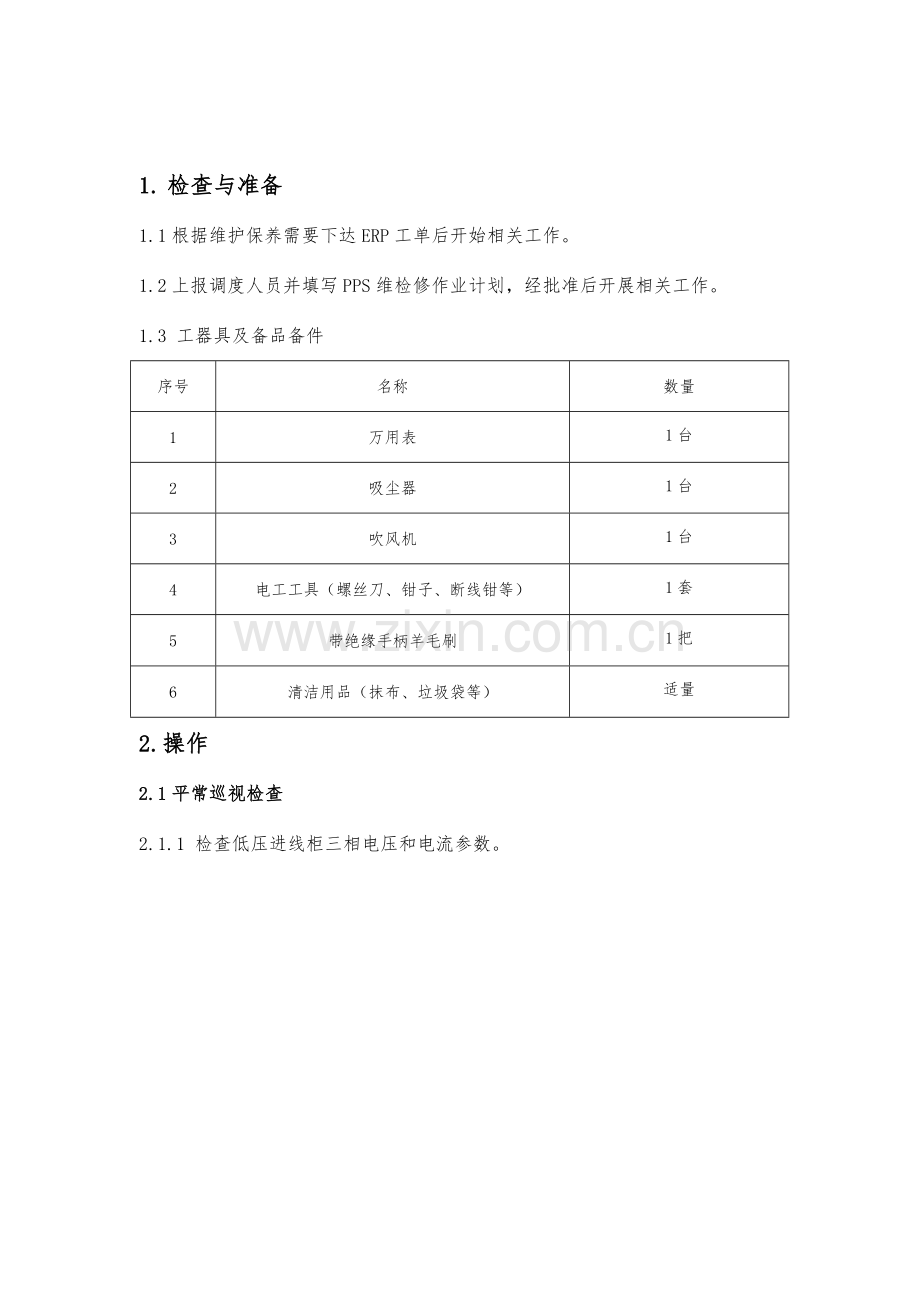

1. 检查与准备
1.1根据维护保养需要下达ERP工单后开始相关工作。
1.2上报调度人员并填写PPS维检修作业计划，经批准后开展相关工作。
1.3 工器具及备品备件
序号
名称
数量
1
万用表
1台
2
吸尘器
1台
3
吹风机
1台
4
电工工具（螺丝刀、钳子、断线钳等）
1套
5
带绝缘手柄羊毛刷
1把
6
清洁用品（抹布、垃圾袋等）
适量
2.操作
2.1平常巡视检查
2.1.1 检查低压进线柜三相电压和电流参数。
合闸按钮
分闸按钮
变压器超温报警
分闸显示
合闸显示
变压器出线三相电压读数在220V +7%/-10%内，三组读数相差较小。

功率因数
三相电流表读数要接近偏差不超过额定电流75%（Dyn11接线方式）

2.1.2检查各柜体指示灯是否正常，控制器开关位置是否正常，运营应正常，手动调试机械连锁部分合闸是否可靠，并对运动部件涂敷润滑油，如图所示。
分闸指示灯（绿）
合闸指示灯（红）
输出电流
功能旋钮

状态选择手柄
电流显示
分闸指示
合闸指示
量程
复位
抽屉拉出手柄

2.1.3检查应急工具、灯具是否齐全、正常，摇把及熔断器手柄是否齐全。
2.1.4检查电容柜内的电容器外壳是否良好，有无渗漏、膨胀情况，指示灯是否良好。
使用时，并入电容线路且相应指示灯亮（红）

2.1.5检查配电间内灭火器配备是否符合规定
配电间内因线路故障或者一些其他的因素，导致短路起火的情况发生。因此，配电间内的灭火器配备是重中之重。其中，二氧化碳灭火器是首选，另一方面是干粉灭火器，严禁用泡沫灭火器。因此检查时要注意配电间的二氧化碳灭火器是否配备、有无过期、是否可以正常使用。
2.2 周期性维护
2.2.1做好电气设备柜体内除尘工作（电气春检）
电气设备易吸附灰尘，必须做好各柜体的保洁除尘工作，防止出现闪络现象（由于空气潮湿发生的绝缘放电现象），除尘工作必须由电工来完毕，用吸尘器，不得用湿抹布等工具。
2.2.2 检查各部分紧固件，如有松动，应及时紧固。（电气春检）
2.2.3检查母线、辅助回路接头处有无变形，有无放电变黑痕迹（一般都为银色），接地线有无锈蚀（焊接点是否正常），紧固连接螺丝，螺栓若有生锈应予更换，保证接头连接紧密，如图所示。
母线接头有无锈蚀

3.操作后的检查
检查项目
检查地点
检查及保养内容
检查方法
电压
电源进线柜三相电压表
电压表
手动
电流
电源进线柜三相电流表
电流表
手动
抽屉式开关
抽屉式开关柜
抽屉式开关是否推到位
目测
4.风险提醒
序号
存在风险
导致后果
减少风险措施
1
人员触电
人员伤亡
1.对维修人员进行严格监护，保证其按规程操作，一项操作过程至少两人进行，劳保穿戴齐全。
2．严格检查各项安全措施和技术措施，对拆除、恢复线路要细致检查并作防护,看是否有漏电点。
3.对变压器进行放电、验电。
4.检查安全措施是否到位，是否有漏掉点，重要部位开关是否均已断开，进行锁定管理。
2
机械伤害
人员伤害
1.劳保穿戴整齐，避免违章操作。
3
设备着火
设备损坏
电源连接线漏电，触电和引发火灾
4
带故障运营
设备损坏
1.认真仔细巡检，发现故障及时解决。
2.故障解决后要进行实验确认。
5.常见故障及解决
表1 常见故障及解决方法
故障现象
产生因素
排除方法
框架断路器不能合闸
1.控制回路故障；
2.储能机构未储能或储能电路出现故障；
3.电气连锁故障；。
4.合闸线圈坏。
1.用万用表检查开路点及二次熔芯；
2.手动或电动储能，如不能储能，再用万用表逐级检查电机或开路点；
3.检查连锁线是否接入；
4.用目测和万用表检查。
塑壳断路器不能合闸
1.机构脱扣后，没有复位；
2.断路器带欠压线圈而进线端无电源；
3.操作机构没有压入。
1.查明脱扣因素并排出故障后复位；
2.使进线端带电，将手柄复位后，再合闸 ；
3.将操作机构压入后再合闸。
断路器经常跳闸
1.断路器过载；
2.断路器过流参数设立偏小。
1.适当减小用电负荷；
2.重新设立断路器参数值。
断路器合闸就跳
出线回路有短路现象。
切不可反复多次合闸，必须查明
故障，排除后再合闸。
接触器发响
1.接触器受潮，铁芯表面锈蚀或产生污垢；
2.有杂物掉进接触器，阻碍机构正常动作；
3．操作电源电压不正常。
1、清除铁芯表面的锈或污垢；
2、清除杂物。
3．检查操作电源，恢复正常。
不能就地控制操作
1.控制回路有远控操作，而远控线未对的接入；
2.负载侧电流过大，使热元件动作；
3.热元件整定值设立偏小，使热元件动作。
1.对的接入远控操作线；
2.查明负载过电流因素，将热元件复位；
3.调整热元件整定值并复位。
电容柜不能自动补偿
1、控制回路无电源电压；
2、电流信号线未对的连接。
1、检查控制回路，恢复电源电压；
2、对的连接信号线。
补偿器始终只显1.00
电流取样信号未送入补偿器
从电源进线总柜的电流互感器上取电流信号至控制仪的电流信号端子上。
电网负荷是滞后状态（感性），补偿器却显示超前（容性），或者显示滞后，但投入电容器后功率因数值不是增大，反而减小。
电流信号与电压信号相位不对的
1、220V补偿器电流取样信号应与
电压信号（电源）在同一相上取样。
例：电压为UAN=220V，电流就取A相；380V补偿器电流取样信号应在电压信号不同相上取得。
例：电压为UAC=380V电流就取B相。
2、如电流取样相序对的，那可将控制器上电流或电压其中一个的两个接线端互相调换位置即可。
电网负荷是滞后，补偿器也显示滞后，但投入电容器后功率因数值不变，其值只随负荷变化而变化。
投切电容器产生的电流没有通过电流取样互感器。
使电容器的供电主电路取至进线主柜电流互感器的下端，保证电容器的电流通过电流取样互感器。
