110kV线路微机保护校验标准化作业指导书.doc

编号：

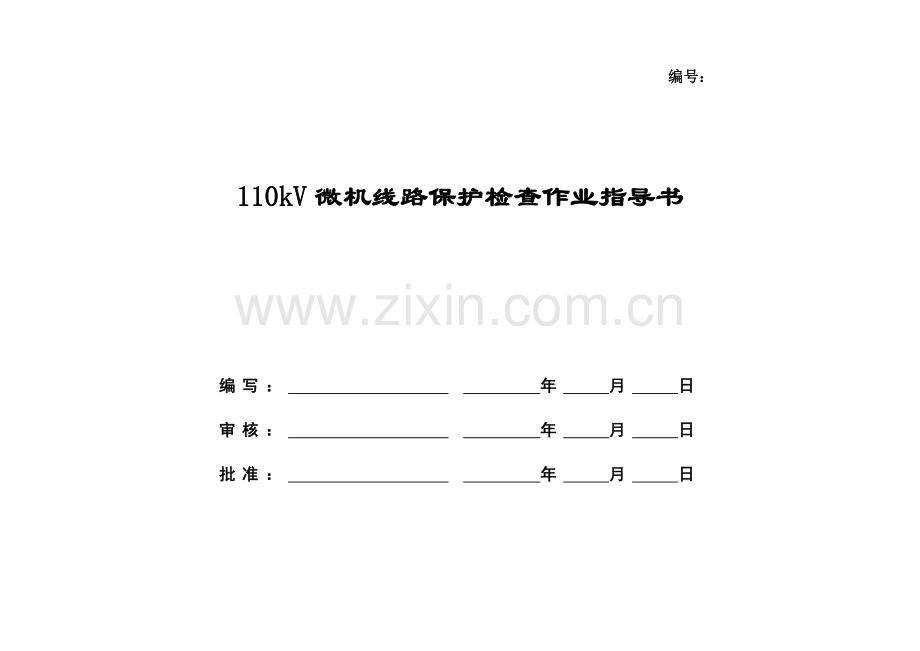

110kV微机线路保护检查作业指导书

编写： 年 月 日
审核： 年 月 日
批准： 年 月 日

单位：

1 范围
本指导书合用于110KV微机线路保护屏检查工作。
2 引用文献
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的也许性。
国家电网安监[2023]83号 国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 623—1997 电力系统继电保护和安全自动装置运营评价规程
JB/T 9568—2023 电力系统继电器、保护及自动装置通用技术条件
DL/T 5136—2023 火力发电厂、变电所二次接线设计技术规程
[急件]（87）电生供字第254号 继电保护和电网安全自动装置现场工作保安规定
（87）水电电生字第108号 继电保护及电网安全自动装置检查条例
DL/T 624—1997 继电保护微机型实验装置技术条件
GB/T 7261—2023 继电器及装置基本实验方法
DL/T 478—2023 静态继电保护及安全自动装置通用技术条件
DL/T 527—2023 静态继电保护装置逆变电源技术条件
GB/T 15145—2023 微机线路保护装置通用技术条件
GB 14285—1993 继电保护和安全自动装置技术规程
厂家保护装置技术说明书
厂家保护装置调试大纲及调试记录
继电保护反事故技术措施汇编

3 修前准备
3.1 准备工作安排
序号
内容
标准
1
检修工作前做好检修摸底工作，并在检修工作前提交相关停役申请并向有关部门上报本次工作的材料计划
摸底工作涉及检查设备状况、反措计划的执行情况及设备的缺陷
2
根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度规定、作业标准、安全注意事项
规定所有工作人员都明确本次校验工作的作业内容、进度规定、作业标准及安全注意事项
3
开工前准备好施工所需仪器仪表、工器具、最新整定单、相关材料、相关图纸、上一次实验报告、本次需要改善的项目及相关技术资料
仪器仪表、工器具应实验合格，满足本次施工的规定，材料应齐全，图纸及资料应附合现场实际情况
4
根据现场工作时间和工作内容贯彻工作票(第一种工作票应在开工前一天交值班员)
工作票应填写对的，并按《电业安全工作规程》执行

3.2 人员规定

序号
内 容
1
现场工作人员应身体健康、精神状态良好
2
作业人员必须具有必要的电气知识，掌握本专业作业技能；作业负责人必须持有本专业相关职业资格证书并经批准上岗
3
全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格

3.3 工器具

序号
名称
规格/编号
单位
数量
备注
1
兆欧表
1000V
只
1
在有效期内
2
三相微机检查装置
微机型
套
1
在有效期内
3
万用表
高阻型
只
1
在有效期内
4
钳形相位表

只
1
在有效期内
5
交流电流表
0-300V
只
1
在有效期内
6
交流电压表
0-50A
只
1
在有效期内
7
通用可调测试电源
PS-101
台
1

3.4 材料

序号
名称
规格
单位
数量
备注
1
绝缘胶布

卷
1

2
酒精
工业无水酒精
瓶
1/4

3
毛刷
1.5＂
把
2

4
焊锡丝
#2松香芯
米
＞0.2

5
打印纸
窄行
页
>30

3.5 危险点分析
序号
内 容
1
现场安全技术措施及图纸如有错误，也许导致做安全技术措施时误跳运营设备及保护动作行为不正常
2
拆动二次接线，有也许导致二次交、直流电压回路短路、接地，联跳回路误跳运营设备
3
带电插拔插件，易导致集成块损坏,频繁插拔插件，易导致插件接插头松动
4
保护定值误整定，易导致保护误动或拒动
5
保护传动配合不妥，易导致人员受伤及设备事故
6
拆动二次回路接线时，易发生漏掉及误恢复事故
7
保护室内使用无线通讯设备，易导致保护不对的动作
8
工作中也许误跳运营断路器
9
电流互感器与相邻设备公用，电流也许通入运营设备，也许误拆运营设备电流回路接地点
10
漏拆联跳接线或漏取压板，易导致误跳运营设备或影响母差等公共设备的正常运营
11
电流回路开路或失去接地点，易引起人员伤亡及设备损坏
12
表计量程选择不妥或用低内阻电压表测量联跳回路，易导致误跳运营设备
3.6 安全措施
序号
内 容
1
检查被试保护作用的断路器及隔离开关在断开位置
2
检查被试保护屏上应有“在此工作”标示牌
3
检查被试保护屏相邻设备上有明显的运营标志
4
做安全技术措施前应先检查《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，应及时向专业技术人员报告，经确认无误后及时修改，修改对的后严格执行《现场安全技术措施》
5
工作时应认真核对回路接线，查清联跳回路电缆接线，如需拆头，应拆电源侧并用绝缘胶布包好，并做好记录
6
插拔插件前应将装置电源断开，发现问题应查找因素，不要频繁插拔插件
7
严禁交、直流电压回路短路、接地，交流电流回路开路，工作中应使用绝缘工具
8
工作前及竣工后都应认真检查保护定值
9
在传动断路器时，必需先告知检修班，在得到一次工作负责人批准，并在断路器机构箱处有专人看护后，方可传动断路器
10
保护装置布置较密集，工作时应注意安全，防止走错间隔而误碰带电设备
11
在保护室内严禁使用无线通讯设备
12
严禁漏拆联跳接线或漏取压板，防止误跳运营设备
13
严禁电流回路开路或失去接地点，防止引起人员伤亡及设备损坏
14
严禁表计量程选择不妥或用低内阻电压表测量联跳回路，防止误跳运营设备
15
进入工作现场，必须对的使用劳动保护用品

4.110KV微机线路保护屏校验流程图

检查前
准备
→
工作许可
→
工作负责人向工作班成员交底
→
根据现场安全技术措施完毕安措
→
保护屏检查及清扫
→
压板检查
屏蔽接地检查
→
插件外观检查

↓
保护交流量检查
←
保护开入/开出量检查
←
装置通电检查
←
逆变电源测试
←
中间继电器校验
←
绝缘检查
←
反措执行情况检查
↓

定值精度检查及时间测试
→
控制室外设备检查
→
整组检查、信号检查及验收传动
→
恢复安全措施
→
状态检查
→
工作终结、移交结束工作票
→
保护带负荷测试

5 作业程序和作业标准

5.1 开工

序号
内 容
1
工作票负责人会同工作票许可人检查工作票上所列安全措施是否对的完备，经现场核查无误后，与工作票许可人办理工作票许可手续
2
开工前工作负责人检查所有工作人员是否对的使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员具体交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度规定等内容，并在到位人员签字栏内分别署名
3
根据“现场工作安全技术措施”的规定，完毕安全技术措施并逐项打上已执行的标记，在作好安全措施工作后，方可开工
5.2 检修电源的使用

序号
内 容
标准及注意事项
1
检修电源接取位置
从就近检修电源箱接取；在保护室内工作，保护室内有继保专用实验电源屏，故检修电源必须接至继保专用实验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器
2
接取电源时的注意事项
接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧；在接取电源时由继电保护人员接取

5.3 检修内容和工艺标准

序号
检修内容
工艺标准
安全措施及注意事项
1
保护屏检查及清扫
保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固
检查前应关闭直流电源，断开交流电压回路
2
压板检查
1.跳闸连接片的开口端应装在上方，接至断路器的跳闸线圈回路
2.跳闸连接片在落下过程中必须和相邻跳闸连接片有足够的距离，以保证在操作跳闸连接片时不会碰到相邻的跳闸连接片
3.检查并确证跳闸连接片在拧紧螺栓后能可靠地接通回路，且不会接地
4.穿过保护屏的跳闸连接片导电杆必须有绝缘套，并距屏孔有明显距离
防止直流回路短路、接地
3
屏蔽接地检查
1.保护引入、引出电缆必须用屏蔽电缆
2.屏蔽电缆的屏蔽层必须两端接地
3．保护屏底部的下面应构造一个专用的接地铜网格，各保护屏的专用接地端子经一定截面铜线联接到此铜网格上
工作中应防止走错间隔
4
插件外观检查
插件外观应完整，插件内应无灰尘，插件内焊点应无漏焊、虚焊现象
发现问题应查找因素，不要频繁插拔插件
5
反措执行检查
各项反措均应对的执行

6
绝缘检查

摇测时应告知有关人员暂时停止在回路上得的一切工作，断开直流电源，拆开回路接地点，拔出所有插件。注意：绝缘摇测结束后应立即放电、恢复接线
6.1
摇测交流电流回路对地的绝缘电阻
用1000V摇表摇测，规定大于1MΩ
6.2
摇测交流电压回路对地的绝缘电阻
用1000V摇表摇测，规定大于1MΩ
6.3
摇测直流回路对地的绝缘电阻
用1000V摇表摇测，规定大于1MΩ
6.4
摇测交直流回路之间的绝缘电阻
用1000V摇表摇测，规定大于1MΩ
7
中间继电器校验
规定线圈接220V回路中的继电器的动作电压不大于70%的额定电压
线圈接于弱电回路的继电器，规定动作值小大于90%的额定值
返回电压规定不小于10%的额定值
出口继电器规定满足：50%UE＜UDZ＜70%UE，返回系数不小于0.6
插件内如有逻辑回路，则小中间继电器可不校验, 现场无各继电器分板原理图应征询厂家人员后方可进行校验
8
110KV微机线路保护装置校验

8.1
逆变电源测试

8.1.1
检查输出电压值及稳定性测试
分别在90%、100%、110%额定直流电压下测试保护输出电压符合规定
防止直流回路短路、接地
8.1.2
各保护逆变电源自启动电压测试
规定不大于80%的额定电压并测试告警接点对的动作
8.1.3
直流电源拉合实验
拉合三次直流工作电源，保护装置应不误动和误发保护动作信号并测试告警接点对的动作
8.2
装置上电设立

以下实验保护装置在80%直流额定电压进行
8.2.1
整定期钟日期
在菜单下整定期间和日期,拉掉装置电源几分钟,再上电后显示的时间和日期应保持运营,并走时准确

8.2.2
软件版本和程序校验码检查
检查版本号及CRC校验码应对的

8.3
保护整定值输入功能检查
1. 进入菜单,输入定值并固化,显示应对的
2. 定值区切换应对的
3. 断开装置电源几分钟,再上电后显示的定值及定值区号应对的无误

8.4
打印功能检查
打印机应能对的联机并打印相应的信息

8.5
开入量检查
用开入电源分别点开入量端子,装置显示开入量变化应对的
应检查各开入量所接电源电压，防止24V开入量回路串入强电,烧坏光隔芯片
8.6
开出传动实验
进入菜单进行传动,装置信号灯及接点动作均应对的
开出传动实验前应检查开出实验不影响其它装置运营
8.7
交流量检查

8.7.1
零漂检查
进入菜单,显示或打印零漂值,应在±0.2(5A额定值)或±0.1(1A额定值)范围内
如不满足,可调整VFC插件上的电位器或告知厂家解决;装置应通电5分钟后再检查
8.7.2
电流、电压刻度值检查
将电流端子顺极性串联，通入额定交流电流；将电压端子同极性并联，加入50V交流电压，显示值与表计误差应小于3%
如不满足,可调整VFC插件上的电位器或告知厂家解决;装置应通电5分钟后再检查
8.7.3
电流、电压线性度检查
1.分别通入4、0.5、0.2IN电流，在0.2IN时显示值与表计误差应小于10%,其余小于3%
2.，分别加入60、5、1V电压, 在1V时显示值与表计误差应小于10%,其余小于3%
以上实验条件不变
8.7.4
电流、电压回路极性检查
以上实验条件不变，加入50V电压、额定电流、电压超前电流60度，进入菜单,显示或打印各通道采样值，电流通道采样值相位一致， 电压通道采样值相位一致，且电压应超前电流60度
如不对的，应检查装置或交流插件接线是否对的
8.8
定值精度校验

8.8.1
距离保护
分别模拟单相接地、相间正方向故障，距离I、II、III段保护在0.95倍定值时,应可靠动作;在1.05倍定值时,应可靠不动作;在小于0.7倍定值时,距离I段动作时间应不大于20ms,距离II、III段动作时间与整定值误差应不大于30ms

8.8.2
零序方向保护
分别模拟A相、B相、C相单相接地故障，零序I、II、III、IV段保护在0.95倍定值时,应可靠不动作;在1.05倍定值时,应可靠动作;在大于1.2倍定值时,零序I段动作时间应不大于25ms,其他段动作时间与整定值误差应不大于30ms

8.8.3
检查各保护反方向出口短路性能
各保护压板均投入，分别模拟反方向出口单相接地、相间短路，装置应可靠不动作
模拟故障时间应不小于距离III段和零序方向IV段的时间定值
8.8.4
重合闸功能检查
1. 装置正常运营时,重合闸应能充满电;有闭锁重合闸开入时,应能可靠放电
2. 瞬时故障或开关偷跳时,应能按整定方式重合闸
3. 重合闸检无压、检同期功能应对的
4. 手合于故障线路时,应不重合

9
控制回路实验
断路器手动分合实验对的，机构压力闭锁回路能对的闭锁相应回路,防跳功能应对的
装控制保险前,应先测量正负之间电阻,防止直流回路短路
10
整组检查、信号检查及验收传动
模拟各种故障，对断路器进行传动实验,检查保护装置动作应完全对的;断路器动作应完全对的；保护屏显示及打印的动作信息应完全对的；控制屏的位置灯、信号屏的光字牌和音响信息及综自站后台机、远方监控系统的动作信息均应完全对的
在传动断路器时，必需先告知检修班，在得到一次工作负责人批准，并在断路器处有专人看护，方可传动断路器

5.4 状态检查
序号
状态检查内容
1
自验收情况检查
2
验收传动结束后，应清除所有保护装置内部的事件报告
3
结束工作票前，按一下所有微机保护装置面板复位按钮，使装置复位
4
“现场安全技术措施”上所做的安全技术措施是否已所有恢复
5
工作中临时所做的安全措施是否已所有恢复(如临时短接线等)
6
保护定值是否和最新定值单一致

5.5 竣工
序号
内 容
1
验收传动
2
所有工作完毕，拆除所有实验接线（应先拆开电源侧）
3
恢复安全措施，严格按现场安全技术措施中所做的安全技术措施恢复，恢复后经双方（工作人员及验收人员）核对无误
4
全体工作班人员清扫、整理现场，清点工具及回收材料
5
工作负责人周密检查施工现场，检查施工现场是否有遗留的工具、材料
6
状态检查，严防漏掉项目
7
工作负责人在检修记录上具体记录本次工作所修项目、发现的问题、实验结果和存在的问题等
8
经值班员验收合格，并在验收记录卡上各方签字后，办理工作票终结手续

5.6 保护装置带负荷相位六角图实验（注： 该实验项目于工作终结，保护投运后再填用第二种工作票进行）
工作中专人监护，小心谨慎，严防电流互感器二次回路开路和电压互感器二次回路短路及保护误动
根据潮流方向判断保护方向对的性及电流互感器、电压互感器二次回路接线对的性
