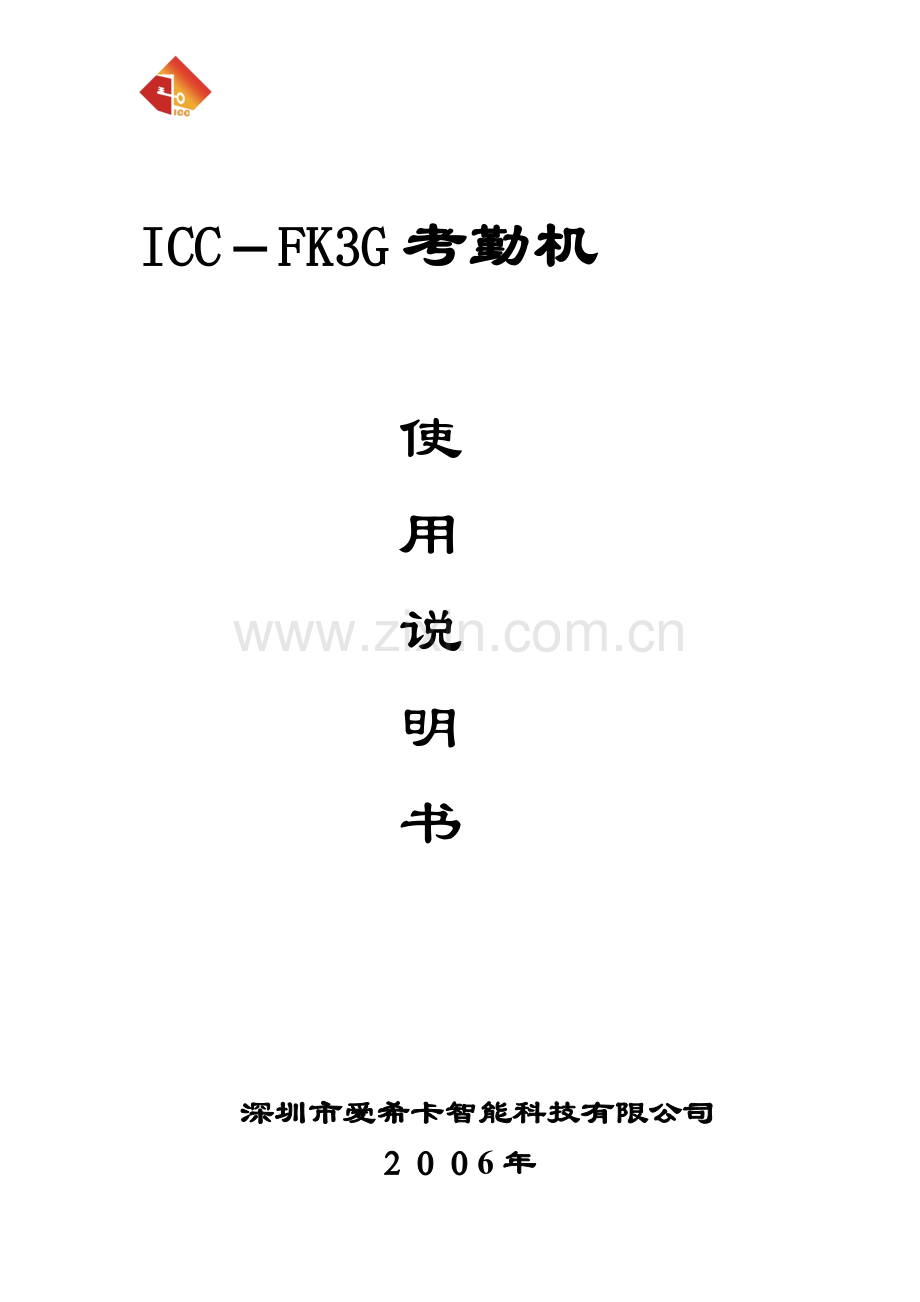

ICC－FK3G考勤机

使
用
说
明
书

深圳市爱希卡智能科技有限公司
２００6年

目 录
一 产品型号介绍 3
二 外观介绍 3
三、 产品特点 4
四、重要技术参数 4
五、系统配置 5
六、 连线 5
1：电源线 5
2：通讯线 5
七、系统初始化（IC卡考勤） 5
八、设立机台号（IC卡考勤机） 5
九、校正机器时间 6
１：校正年、月、日 6
２：校正时、分、秒 6
十、清除数据 6
十一、恢复数据 6
十二、查询机台号、年月日、考勤数据总数 7
十三、用数据卡收取考勤数据（IC卡考勤机） 7
十四、IC卡考勤系统安装与调试 7
1、ＲＳ－４８５通讯网络布线 7
2、机器安装与检测 8
3、安装网卡 8
4、安装发卡机 8
5、软件安装 9
6、系统调试 9
十五、使用注意事项 9
十六、常见故障分析及解决方法 9
十七、器报警代码及解决措施 10

一、产品型号介绍
1、 ICC-FK3G
A、 6位数码管显示
B、 MIFARE1 卡\ID卡
二、外观介绍

数码显示考勤机 ICC-FK3G
三、 产品特点
1. 供应商保证随时为用户免费升级所购买的考勤系统软件。
2. 本系统由考勤机、计算机、发卡机、485网卡、考勤卡、管理卡，网络线组成，无其他配带附件。
3. 本系统可根据用户需要选用MIFARE1/L IC卡，或者ID卡。
4. 本系统使用特定的加密措施，“一卡一密”，完全防止非本单位的IC卡流通使用。
5. 公司员工既可在任意一台机上刷卡考勤，也可被管理员指定在某台机上考勤（此种情况在其它机上就刷不上卡），以便于公司管理。
6. 系统管理员可对考勤机设立机台编号、设立日期、设立时间、清除数据、恢复数据及初使化机器操作。液晶显示屏考勤机，管理员操作时全中文提醒，方便快捷。
7. 此考勤系统也可兼作门禁系统。
8. 读卡距离为5—8厘米，可记录考勤资料6000－20230条，考勤资料涉及考勤卡号、考勤时间及机台号，若作门禁系统时，还可记录进出门标志。
9. 考勤机采用特殊的EEPROM存储芯片和不易失SRAM，数据两级备份存储，具有看门狗电路，绝无死机和数据丢失现象。
10. 考勤机内自带时钟电路，准确可靠，时钟电池采用可充放的锂电池。
11. 本系统采用标准的RS-485通讯接口采集考勤数据，下传时间，下传各种卡信息，也可采用TCP/IP，MODEN通讯方式。
12. 系统软件功能完善，界面和谐，可针对多种考勤制度自由设立，可查询或打印出某人、某部或全体员工在任意时段内的考勤信息。
13. 系统软件能及时地解决考勤卡的各种意外情况，如遗失、损坏、消户等，并通过网络下传这些信息。
14. 考勤机自带后备电源，在无市电的情况下可连续工作4小时以上。
四、重要技术参数
IC卡类型：MIFARE1感应式射频IC卡（考勤门禁卡）
MIFARE1感应式射频IC卡（管理卡）
AT45D041大容量数据卡（管理卡）
频 率：13.56MHz
存储数据：13800条考勤或开门记录
发卡数量：999999张
开门卡数量：50000张
显　　示：6位LED显示
通讯接口：一个标准的RS－485接口，TCP/IP，MODEN
传输速率：9600BPS
通讯距离：1200m
键　　盘：薄膜６键、16键
后备电源：不间断供电≥５小时
电　　源：220V/50Hz
工作电流：≤400mA
外型尺寸：19cm×12cm×7cm
重　　量：１.５Kg
五、系统配置
１：系统软件
２：考勤机
３：通讯网卡
４：感应发卡机
５：Philips M1卡，ID卡
６：管理卡
７：网线（两芯双绞屏蔽线）
六、连线
1：电源线
黑色的交流变换器需连上～220v市电，待考勤机开机后面板上电源指示灯会亮，同时考勤机进行自检，自检成功后考勤机显示时间（时、分、秒）。
2：通讯线
把考勤机底壳上的公九针头和通讯总线上的母九针头对插入即可（通讯总线的布局详见RS—485通讯总线结构图）
七、系统初始化（IC卡考勤）
　　新买来的考勤机都要进行系统初始化才干使用．当考勤机开机自检成功后，在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上，为本系统发行，以下同），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示Fb，再按下“OK”键，此时显示屏依次显示PASS 0，PASS 1，PASS ２，PASS 3，最后回到显示数据卡号，此时系统初始化成功．若按下“OK”键后，显示屏依次显示Err 0d，PASS 3，最后回到显示数据卡号，则表达本机里存有考勤数据，不能初始化系统。此时需要清除这些数据，再初始化系统。按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示F９，再按下“OK”键即可。这时再按照上面的方法重新初始化系统。（注：新买来的考勤机里存有的考勤数据是出厂测试所带）
八、设立机台号（IC卡考勤机）
　　　　在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再按下“OK”键，显示屏先显示本机出厂机台号，再连续按动“+”键，或连续按动“－”键，机台号则递加或递减，直到自己需要的机台号为止，最后按下“OK”键即可。
九、校正机器时间　　　
假如本机为联网使用，则可通过网络来校正机器时间。如未联网而是脱机使用，则需要用数据卡校正机器时间。
１：校正年、月、日
在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示F２，再按下“OK”键，此时显示屏显示年、月、日，再连续按动“+”键，或连续按动“－”键，则可校正年，直到对的，按下“OK”键；再连续按动“+”键，或连续按动“－”键，则可校正月，直到对的，按下“OK”键；再连续按动“+”键，或连续按动“－”键，则可校正日，直到对的，按下“OK”键。最后显示屏显示数据卡号。
２：校正时、分、秒
在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示F３，再按下“OK”键，此时显示屏显示时、分、秒，再连续按动“+”键，或连续按动“－”键，则可校正时，直到对的，按下“OK”键；再连续按动“+”键，或连续按动“－”键，则可校正分，直到对的，按下“OK”键；再连续按动“+”键，或连续按动“－”键，则可校正秒，直到对的，按下“OK”键。最后显示屏显示数据卡号。
十、清除数据
在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示F9，再按下“OK”键，此时考勤机的考勤数据被清除。
十一、恢复数据
在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Set”键，显示屏显示F０，若是感应的管理卡，则在考勤机上轻轻刷一下，显示屏显示F0，再连续按动“+”键，直到显示屏显示FA，再按下“OK”键，此时考勤机的考勤数据得到恢复。
注：当考勤机的数据被清除后，只有在未刷卡之前才干得以恢复。
十二、查询机台号、年月日、考勤数据总数
　　　　直接连续按动考勤面板上的“+”键，则考勤机会顺序反复地显示机台号、年月日、考勤数据总数。
十三、用数据卡收取考勤数据（IC卡考勤机）
　　　　假如本机为联网使用，则可通过网络来收取考勤数据。如未联网而是脱机使用，则需要用数据卡收取考勤数据。在考勤机上方的管理卡插槽插入数据卡（数据卡上的芯片朝上），考勤机显示屏显示数据卡号，按下“Total”键，此时显示屏显示考勤数据总数（不能超过4095条记录），再按下“OK”键，此时显示屏依次显示PASS ０，PASS ３，最后显示数据卡号，则收取数据成功，同时数据卡会下传挂失卡号或开门卡号。
(注：用数据卡收取数据时，考勤数据总数不能超过4095条)
十四、IC卡考勤系统安装与调试
1、ＲＳ－４８５通讯网络布线
１、 本系统采用标准的RS－485通讯接口。
２、 RS－485通讯主线布线必须符合RS－485通讯总线原则，也为“弓”字原则。及一条主线从机房出发，将系统中的每一个考勤机都串起来，直到最后一个考勤机。每一个考勤机的通讯支线都只能并入通讯主线中，决不允许并入旁边另一个考勤机的通讯支线中。
３、 RS－485通讯主线最长为1200米，若超过1200米，则需加中继器。
４、 各通讯支线（即各考勤机到主线距离）应符合最短原则，小于２米。
５、 RS－485通讯网络布线示意图．
６、 RS-485通讯主线，支线不能和强电线走在一起，至少相隔１米。
７、 示意图如下：

2、机器安装与检测
1、从包装箱中取出考勤机，并用镙钉固定在墙壁上。
15. 取出电源，一端是外置变压器，另一端是插座。先将插座插入考勤机，再将外置变压器插上交流220电源。
16. 考勤机上的红色电源指示灯亮，同时机器自检。中文液晶显示屏考勤机会先显示“欢迎使用深圳诚希公司一卡通考勤系统”，同时显示屏背景灯点亮，绿灯有规律的闪烁，最后屏幕显示日期、时间，自检通过；数码管显示屏考勤机会先顺序显示“8”，接着显示“时-分-秒”，表达自检通过。
17. 考勤机上的九针公头为RS-485通讯接头，第5脚为485+，第4脚为485-。
3、安装网卡
1、将机房中的RS-485通讯主线连接到网卡上，红线为485+，黑线为485-。网卡的另一端连到计算机串口上。
2、网卡的接线柱参考其说明书。下列几种网卡型号供参考。
（1）、ATC-106网卡，7脚为485+，2脚为485-；（2）、ATC-107网卡，UT207网卡，
1脚为485+，2脚为485-；（3）、ATC-108网卡，UT208网卡，1脚为485+，2脚为485-。
4、安装发卡机
感应发卡机上的黑色电源线（带三芯插头）接入～220V市电，感应发卡机上的通讯线（母九针头）和计算机上的串口（COM1或COM2，需要在系统软件里设立）连接起来。
5、软件安装
１、 安装考勤管理系统软件。
２、 启动已安装好的考勤管理系统软件（桌面快捷方式）。
注：软件安装与操作说明见《软件说明书》。
6、系统调试
１、 通过系统发行一张管理卡。
２、 将系统中的每台考勤机设立好机台编号（不能反复）
３、 将系统中的每台考勤机初始化。
４、 通过RS-485网络下传系统时间。
５、 通过系统发行考勤卡。
６、 将考勤卡在每台机上刷卡考勤。
７、 通过RS-485网络采集每台考勤机的数据。
８、 查询考勤记录。若能查询出每台考勤机的数据，则调试通过
十五、使用注意事项
1、考勤机应安装在防水、防暴晒的地方。
2、RS-485通讯主线不能和强电线走在一起，至少相隔１米。
3、考勤机上的九针连接头，应把紧固镙钉拧紧。
十六、常见故障分析及解决方法
故障现象
故障分析
解决方法

不能联网
1、端口设立与硬件连接不匹配
重新设立端口，或更改硬件连接
2、机台编号不符
查询机台号，重新采集，下传
3、网络头、网线与网线、网线与网卡连接处松脱
重新焊接网络头，拧紧松脱的连接处
4、RS-485网卡坏
更换网卡
5、端口坏
试换另一个端口
刷卡无反映
1、空白卡
请在本系统软件里发行该卡
2、卡未加密
请到本公司加密
3、卡已损坏
更换卡片
刷卡报OE错误
存储器数据已满
请先采集数据
刷卡报06错误
1、该卡未在本系统注册发行
请将该卡在本系统注册发行
2、存储器参数区损坏
用管理卡重新初始化该机
刷卡报05错误
该卡已挂失
没收该卡，或取消挂失
刷卡报11错误
EEPROM 总线异常
交厂家解决
初始化时报 0d错误
本机有考勤记录，不能初始化
先清除考勤记录，才干初始化
刷卡无声音
蜂鸣器坏
更换蜂鸣器
电源指示灯不亮
1、外置变压器坏
更换外置变压器
2、指示灯坏
更换指示灯
3、各连接处松脱
重新将连接处插紧
机器不能自检
1、无工作电压
请接通电源，电源指示灯亮
2、机器已损坏
交厂家解决
显示不正常
机器已损坏
交厂家解决
时间过快过慢或不走
时钟晶振坏（32K）
更换晶振或交厂家解决
按键无响应
键盘板坏或主板坏
交厂家解决
背景灯不亮
背景灯坏(贴片发光二极管)
更换背景灯或交厂家解决
丢失数据
１、机器时间不对
重新校正机器时间
２、机器存储器已损坏
交厂家解决

代码
报警内容
解决措施
ERR 0
出厂卡型不对
没收该卡，交管理员解决
ERR 1
系统卡型不对
没收该卡，交管理员解决
ERR 2
卡系列号不对
没收该卡，交管理员解决
ERR 3
卡密码不对
没收该卡，交管理员解决
ERR 4
卡已损坏
没收该卡，交管理员解决
ERR 5
卡已挂失
没收该卡，交管理员解决
ERR 6
非本系统卡
交管理员，重新发行
ERR 11
EEPROM 总线异常
交厂家解决
ERR A
本机无考勤记录
有考勤记录后，才干采集
ERR 0d
本机有考勤记录，不能初始化
先清除考勤记录，才干初始化
ERR 0E
存储器满，数据溢出
请采集考勤机内数据
十七、器报警代码及解决措施
