环境《工程测量》作业答案

第一章 绪论
2、测定与测设有何区别？
答：测定：使用测量仪器与工具，通过测量和计算，得到一系列测量数据，或把地球表面的地形缩绘成地形图；
测设：将图纸上规划设计好的建筑物、构筑物的位置在实地标定出来，作为施工的依据。
两者的区别在于：测定是“正测量”，即先有实物后有图纸（或数据），测设是“反测量”，即先有图纸（或数据）后有实物。

3、何谓大地水准面？它在测量工作中的作用是什么？
答；静止的海水面向陆地延伸，包围整个地球，形成一个封闭的曲面，称为水准面。水准面处处与铅垂线垂直。与平均海水面相吻合的水准面叫大地水准面。
大地水准面是测量工作的基准面，高程的起算面。

4、何谓绝对高程和相对高程？两点之间绝对高程与相对高程之差是否相等？
答：绝对高程：地面点到大地水准面的垂直距离。
相对高程：地面点到任意（假定）水准面的垂直距离。
两点之间绝对高程之差与相对高程之差相等，即高差与高程起算面无关。

5、测量工作中所用的平面直角坐标系与数学上的（坐标系）有哪些不同之处？
答：“x、y互换，象限顺数”。

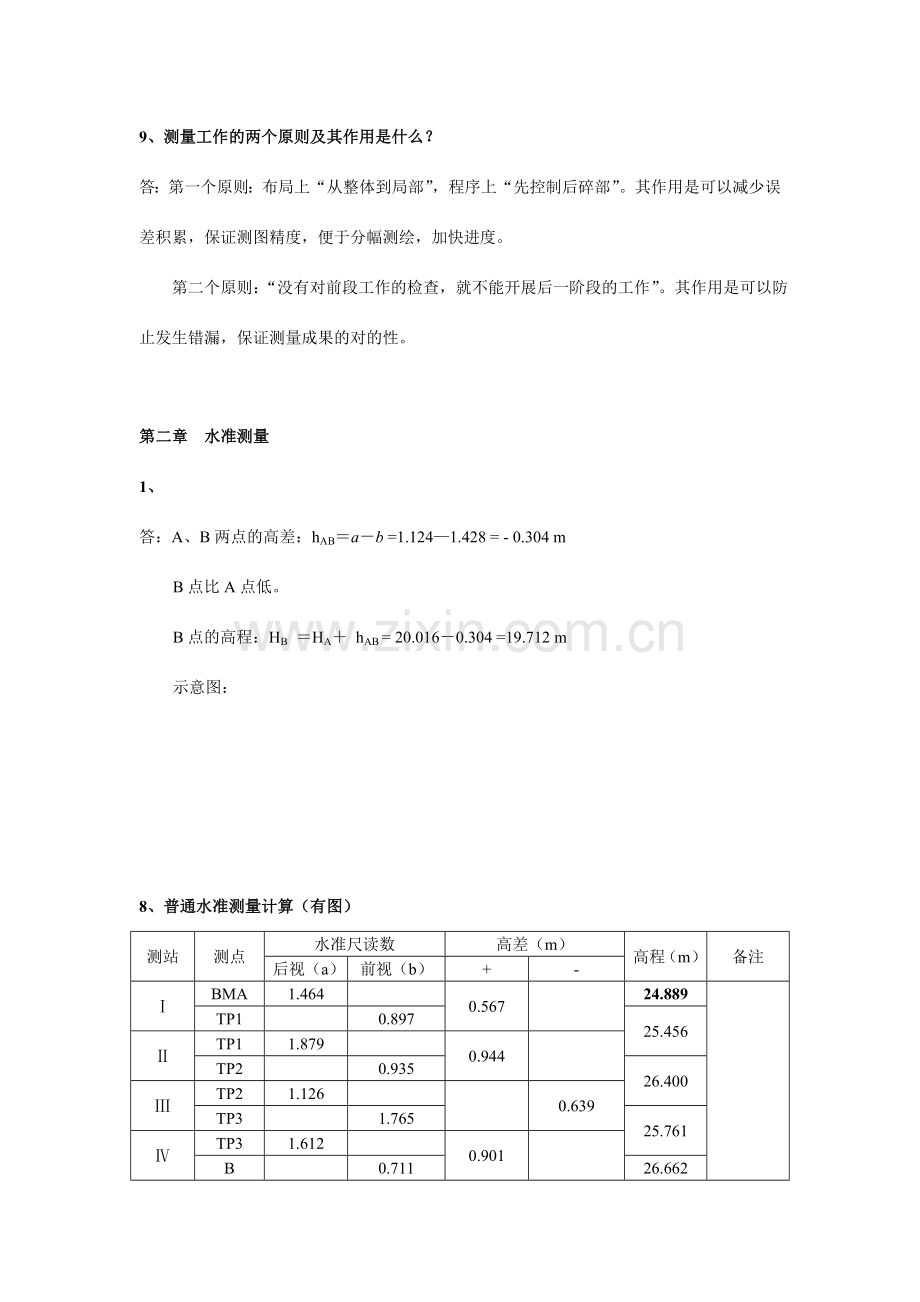

9、测量工作的两个原则及其作用是什么？
答：第一个原则：布局上“从整体到局部”，程序上“先控制后碎部”。其作用是可以减少误差积累，保证测图精度，便于分幅测绘，加快进度。
第二个原则：“没有对前段工作的检查，就不能开展后一阶段的工作”。其作用是可以防止发生错漏，保证测量成果的对的性。

第二章 水准测量
1、
答：A、B两点的高差：hAB＝a－b =1.124—1.428 = - 0.304 m
B点比A点低。
B点的高程：HB ＝HA＋ hAB = 20.016－0.304 =19.712 m
示意图：

8、普通水准测量计算（有图）
测站
测点
水准尺读数
高差（m）
高程（m）
备注
后视（a）
前视（b）
+
-
Ⅰ
BMA
1.464

0.567

24.889

TP1

0.897
25.456
Ⅱ
TP1
1.879

0.944

TP2

0.935
26.400
Ⅲ
TP2
1.126

0.639
TP3

1.765
25.761
Ⅳ
TP3
1.612

0.901

B

0.711
26.662
计算检核 （∑）
6.081
4.308
2.412
0.639

9、等外附合水准测量计算
测段
测点
测站数
实测高差
(m)
改正数
(mm)
改正后高差
(m)
高程
(m)
备注
A—1
BMA
7
+4.363
-14
+4.349
57.967

1
62.316
1—2
1
3
+2.413
-6
+2.407
2
64.723
2—3
2
4
-3.121
-8
-3.129
3
61.594
3—4
3
5
+1.263
-10
+1.253
4
62.847
4—5
4
6
+2.716
-12
+2.704
5
65.551
5—B
5
8
-3.715
-17
-3.732
BMB
61.819
辅助计算

10、等外闭合水准测量计算（有图）
测段
测点
测站数
实测高差
(m)
改正数
(mm)
改正后高差
(m)
高程
(m)
备注
BM10—1
BM10
10
+1.224
+5
+1.229
44.330

1
45.559
1—2
1
8
-1.424
+4
-1.420
2
44.139
2—3
2
8
+1.781
+4
+1.785
3
45.924
3—4
3
11
-1.714
+6
-1.708
4
44.216
4—BM10
4
12
+0.108
+6
+0.114
BM10
44.330
辅助计算

第三章 角度测量
4、观测水平角时，对中和整平的目的是什么？试述光学经纬仪对中和整平的方法。
答：对中的目的是使仪器中心与测点标志中心位于同一铅垂线上。
整平的目的是使经纬仪水平度盘水平，竖轴铅直。
对中方法——
三脚架大体对中：张开三脚架，调节架腿，使脚架高度适中（与观测者第二个纽扣同高），目估架头水平，并使架头中心大体对准地面标志中心。
经纬仪大体对中：装上仪器，拧紧中心连接螺旋。从光学对中器目镜中能看到地面标志即可，否则需平移三脚架。[注意拧紧脚架升降（即箍套）螺丝]
经纬仪精确对中：旋转脚螺旋，使地面标志中心的成像落在光学对中器目镜窗中的小圆圈内，或与对中器十字丝交点重合。规定偏差在1mm以内。
整平方法——
粗平：松开架腿上的箍套旋钮，升降架腿，使经纬仪圆水准气泡居中后拧紧箍套旋钮。
精平：旋转脚螺旋，使管水准器气泡居中。具体环节如下：
松开水平制动螺旋，转动照准部使管水准轴LL与任意两个脚螺旋的连线1-2平行。
两手同时向内或向外匀速转动脚螺旋1、2，使管水准器气泡居中。气泡移动的方向与左手大拇指运动方向一致。
将照准部转90°，使LL垂直于1-2，转动第3个脚螺旋使管水准器气泡居中。
反复进行。直到将照准部转到任意位置气泡均居中为止。

7、测回法观测水平角记录

8、方向法观测水平角记录

9、什么叫竖直角？观测水平角和竖直角有哪些相同点和不同点？
答：竖直角是指在同一竖直面内，观测视线与过起点的水平线之间的夹角。
观测水平角和竖直角的相同点——
① 都需要对中、整平、照准和读数；
② 角度值由两个方向值相减得到。
观测水平角和竖直角的不同点——
① 观测水平角时用纵丝照准目的中心，而观测垂直角时是用中横丝截住目的顶端；
② 观测竖直角时，半测回只需读一个数（水平方向的读数为固定值），而观测水平角需读两个读数；
③ 观测竖直角时，读数前必须使竖盘指标水准管的气泡居中；
④ 观测竖直角时，各测回不用配置读盘。
12、竖直角观测记录
测站
目的
盘位
竖盘读数
半测回竖直角
指标差
一测回竖直角
备注
° ′ ″
° ′ ″
″
° ′ ″
O
1
左
72 18 18
17 41 42
+9
17 41 51

右
287 42 00
17 42 00
2
左
96 32 48
-6 32 48
+9
-6 32 39
右
263 27 30
-6 32 30

第四章 距离测量与直线定向
6、试述光电测距仪的基本原理。
答：原理：通过测量电磁波在待测距离上往返传播所需的时间来间接测量距离。

如图所示，欲测量地面上A、B两点间的距离，在A点安顿光电测距仪，在B点架设反光镜。A点仪器发射的光波（电磁波）经大气传播后射至B点，被反光镜反射回来，仪器便可接受到返回的光波。
设光波在大气中的传播速度为C，光波在待测的A、B两点间往返传播所花的时间为t2D，则有：

9、为什么要进行直线定向？如何拟定直线的方向？
答：①、拟定直线方向的工作叫做直线定向。
进行地面点定位时，既需拟定点的绝对位置，也需拟定点与点之间的相对位置。而拟定两个地面点之间的相对位置时，光有距离是不够的，还必须知道两点连线的方向，所以要进行直线定向。
②、在测量工作中，常用方位角（以某一标准方向的北端为基准，顺时针方向量至某直线的水平夹角）来表达直线的方向，方位角拟定了，该直线的方向也就拟定了，反之亦然。

11、五边形坐标方位角计算（有图）
答：

12、求方位角（有图）
答：2-3边的正方位角：
3-4边的反方位角：

（第一次完）
