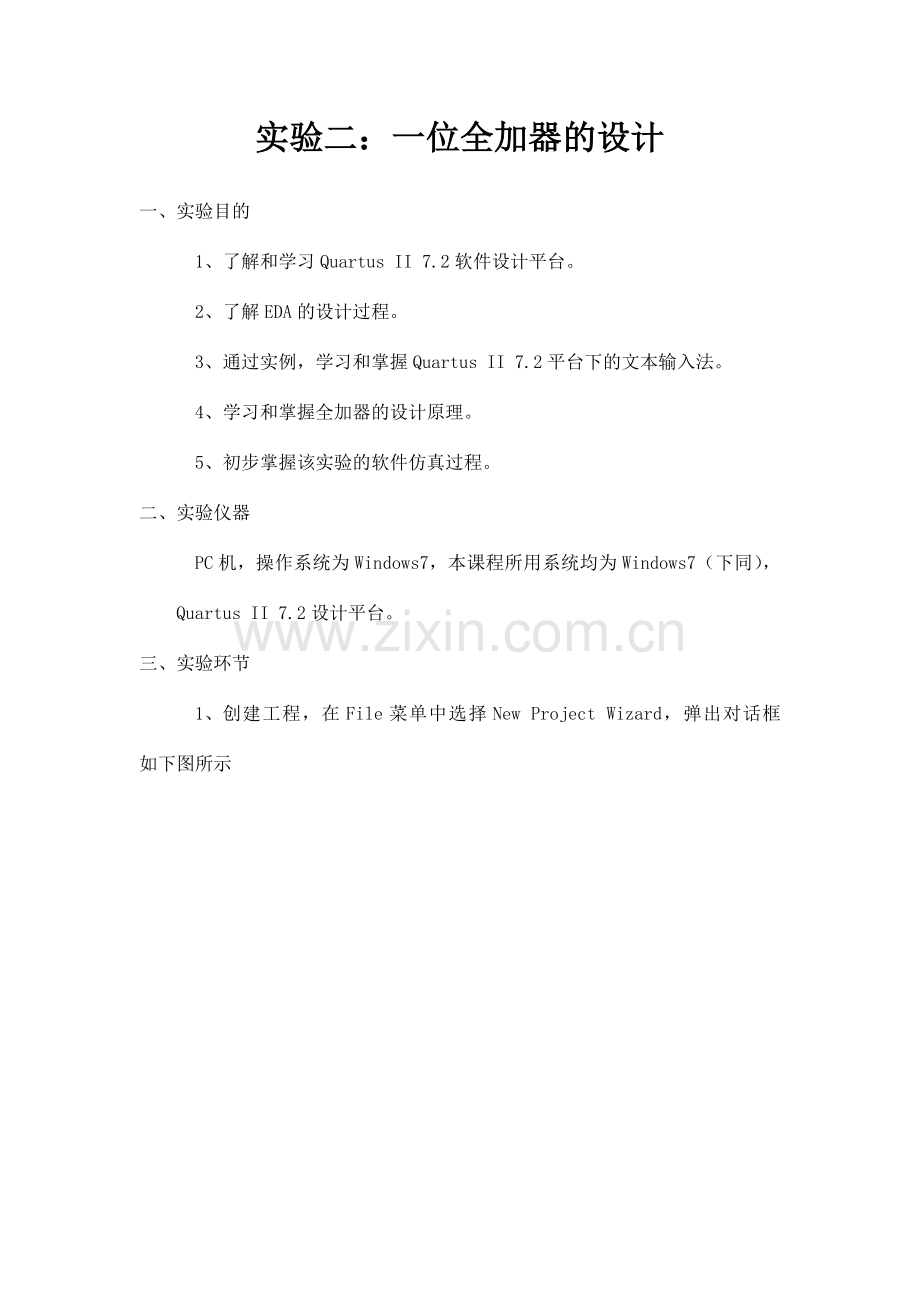

EDA实验报告二一位全加器的设计.doc_第1页
第1页 / 共11页

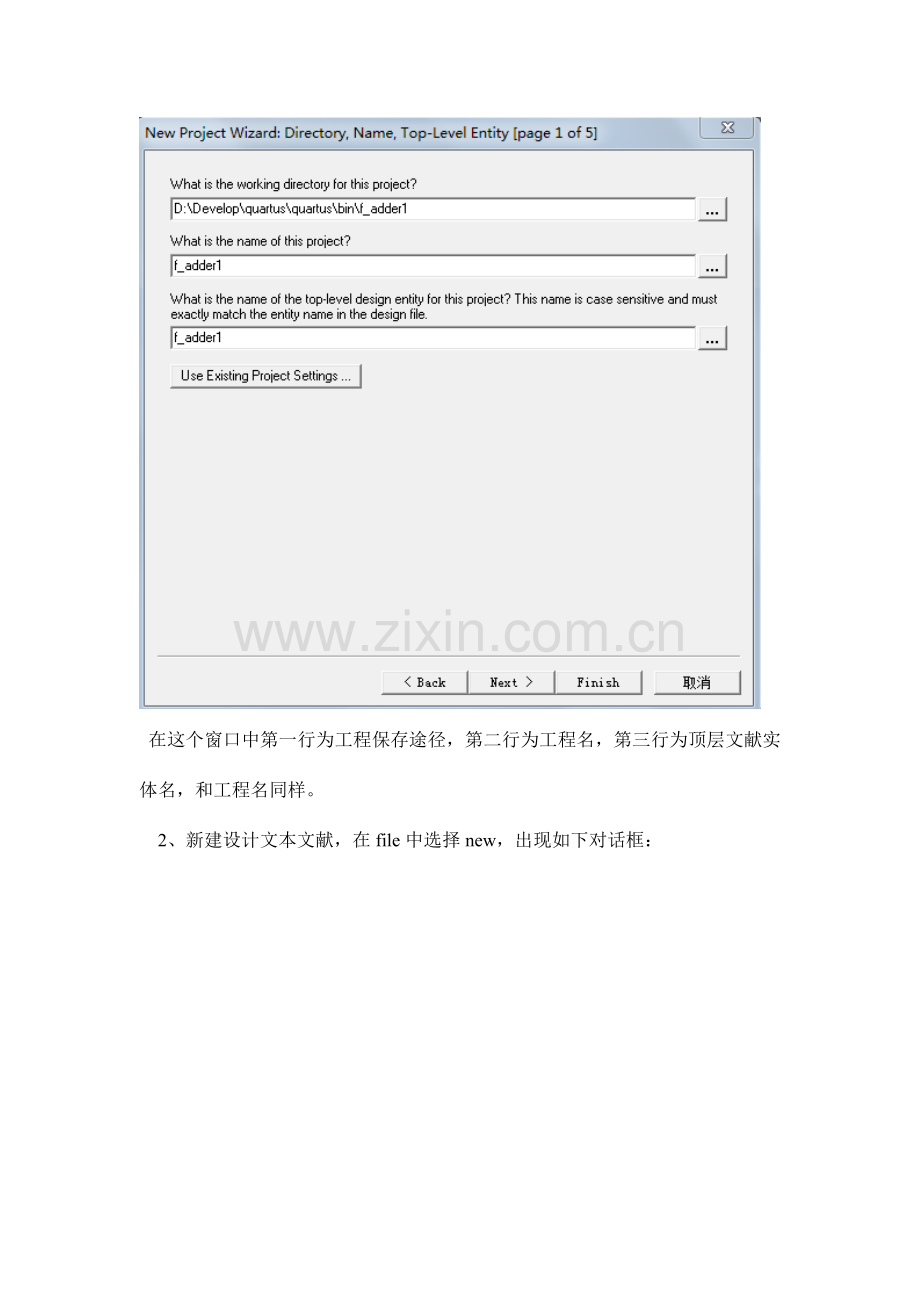

EDA实验报告二一位全加器的设计.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
实验二:一位全加器的设计 一、实验目的 1、了解和学习Quartus II 7.2软件设计平台。 2、了解EDA的设计过程。 3、通过实例,学习和掌握Quartus II 7.2平台下的文本输入法。 4、学习和掌握全加器的设计原理。 5、初步掌握该实验的软件仿真过程。 二、实验仪器 PC机,操作系统为Windows7,本课程所用系统均为Windows7(下同),Quartus II 7.2设计平台。 三、 实验环节 1、 创建工程,在File菜单中选择New Project Wizard,弹出对话框 如下图所示 在这个窗口中第一行为工程保存途径,第二行为工程名,第三行为顶层文献实体名,和工程名同样。 2、新建设计文本文献,在file中选择new,出现如下对话框: 选择VHDL File 点击OK。 2、 文本输入,在文本中输入如下程序代码: library ieee; use ieee.std_logic_1164.all; ENTITY xor31 is port (a,b,cin:in std_logic; sum:out std_logic); end xor31; ARCHITECTURE d1 OF xor31 is begin sum<=a xor b xor cin; end d1; library ieee; use ieee.std_logic_1164.all; ENTITY and21 is port (a,b:in std_logic; c:out std_logic); end and21; ARCHITECTURE d2 OF and21 is begin c<=a and b; end d2; library ieee; use ieee.std_logic_1164.all; ENTITY or31 is port (s1,s2,s3:in std_logic; y:out std_logic); end or31; ARCHITECTURE d3 OF or31 is begin y<=s1 or s2 or s3; end d3; library ieee; use ieee.std_logic_1164.all; ENTITY f_adder1 is port (a,b,cin:in std_logic; cout,sum:out std_logic); end f_adder1; ARCHITECTURE bhv OF f_adder1 is component and21 is port(a,b:in std_logic; c:out std_logic); end component; component xor31 is port(a,b,cin:in std_logic; sum:out std_logic); end component; component or31 is port(s1,s2,s3:in std_logic; y:out std_logic); end component; signal s1,s2,s3:std_logic; begin u1:xor31 port map(a,b,cin,sum); u2:and21 port map(a,b,s1); u3:and21 port map(b,cin,s2); u4:and21 port map(a,cin,s3); u5:or31 port map(s1,s2,s3,cout); end bhv; 然后保存到工程中,结果如下图所示: 4、编译,假如有多个文献要把这个文献设为当前顶层实体,这样软件编译时就只编译这个文献。点击 projet->Set as Top-level EntityCtrl+Shift+J 接下来进行编译,点击processing->Start Compilation ,见下 5、仿真验证,打开波形编辑器,新建一个波形仿真文献,如下图: 然后选择菜单“View”→ “Utility”→“Node Finder”出现如下对话框,在“Filter”中选择“Pins:all”,再点击“List”即在下边的“Node Found”框中出现本设计项目中所有端口引脚列表,从端口列表中选择所需要的,并逐个拖到波形编辑器窗口中。 接下来编辑输入信号波形,如下图所示: 设立仿真时间区域,选择菜单“Edit” →“End Time”… 然后将编辑好的信号波形保存,点击波形仿真,仿真结果如下图所示: 6、选择菜单“Tools”→ “Netlist Viewers”→“RTL viewer”得到如下电路图: 四. 小结 通过这次上机,我们了解了关于元件例化语句的使用,以及全加器设计的原理,更纯熟的使用顺序语句和并行描述语句。此外,还了解了波形仿真以及时延分析,更学会了如何进行引脚分派。
