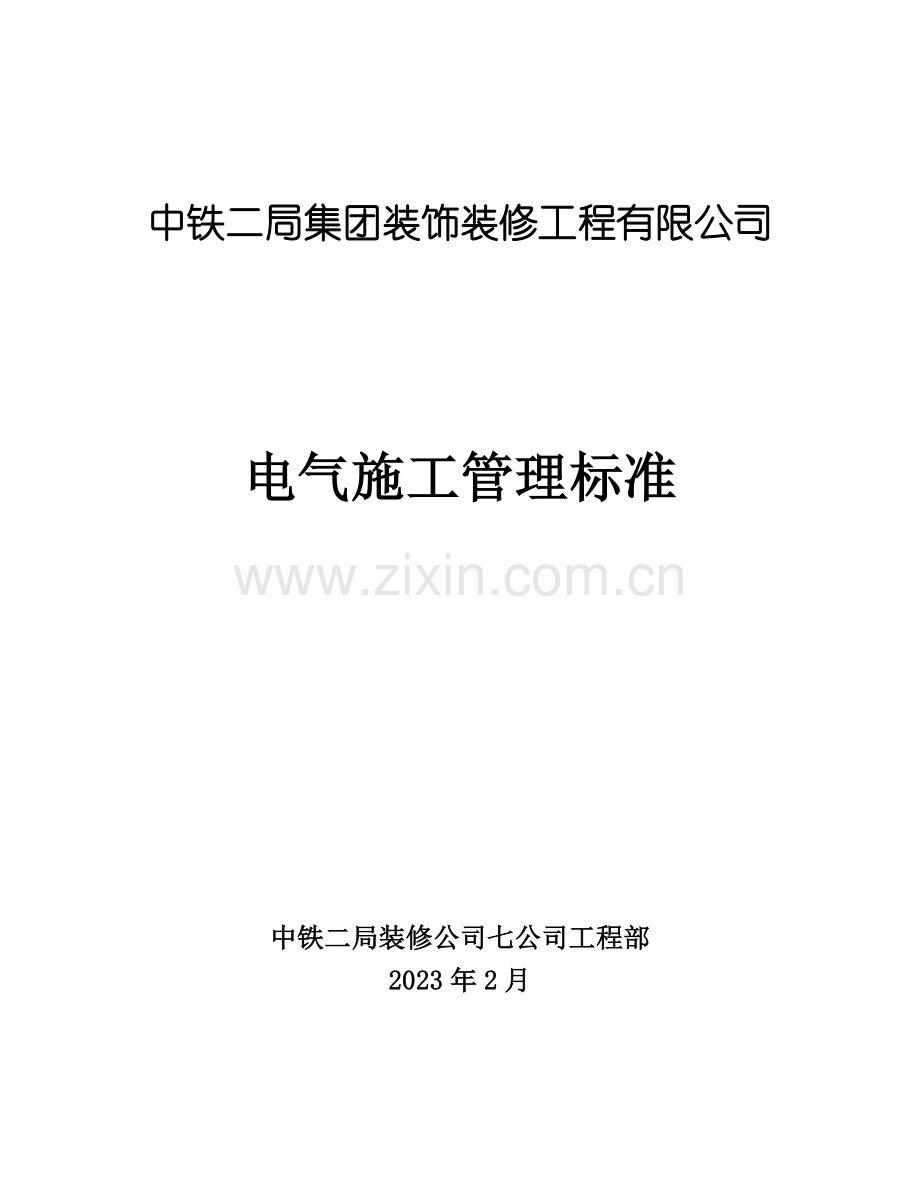

中铁二局集团装饰装修工程有限公司

电气施工管理标准

中铁二局装修公司七公司工程部
2023年2月

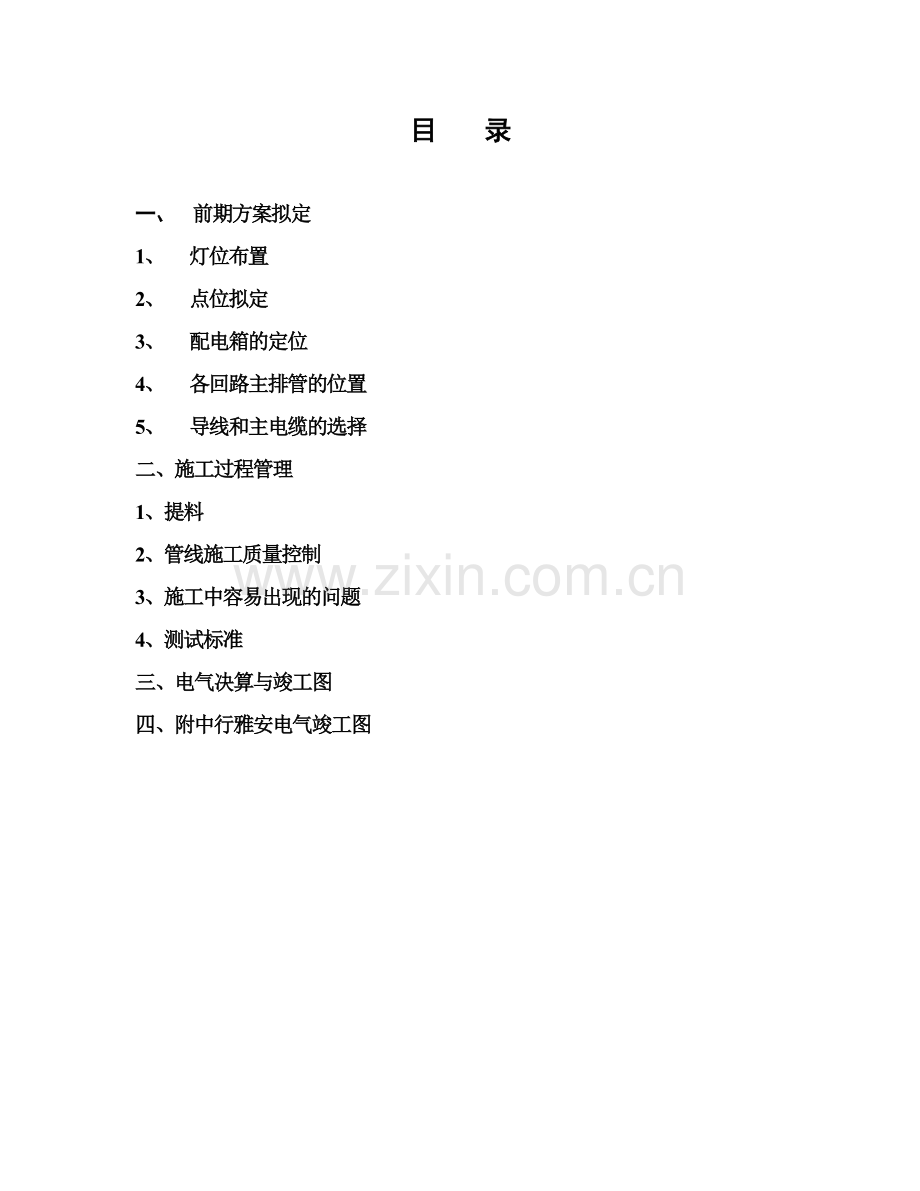

目 录

一、 前期方案拟定
1、 灯位布置
2、 点位拟定
3、 配电箱的定位
4、 各回路主排管的位置
5、 导线和主电缆的选择
二、施工过程管理
1、提料
2、管线施工质量控制
3、施工中容易出现的问题
4、测试标准
三、电气决算与竣工图
四、附中行雅安电气竣工图

一、 前期方案拟定
1、灯位布置。一方面仔细研究装饰图，熟悉各装饰面，拟定该工程的装修风格。我公司做的比较多的是银行类和宾馆类。
（1）银行的灯光照明为均匀的办公照明。大厅和理财区多采用暖色光源，员工办公区采用冷色光源。银行对照度规定较高，根据我们的长期经验，一般天棚灯具布置按照筒灯间距1200mm灯盘间距1800mm的布置，其房间照度均能达成规定。
其中应当注意的几点是：
①灯具应布置在房间的中，并对称；
②灯盘的布置应让灯管与房间入口平行；
③大厅灯盘应尽量调整到正对柜台上方；
④所有灯带（T4灯架）都应错头安装100mm。
(2)宾馆的风格规定灯光照明为非均匀照明,突出重点,增强光影效果.。规定我们在原设计天棚灯位图基础进行调整,对天棚灯位进行放线讨论,将照明的光影效果和灯位的装饰效果结合起来,最后拟定灯位,并在图纸上标明尺寸。
应注意的几点是：
①形象墙都应增长射灯烘托效果；
②壁龛内应安装射灯；
③在电视墙，电视的上方不要安装射灯，否则电视屏幕因反光而看不清楚；
④地毯房间多用射灯，因地毯的反光率低，打射灯能增强地毯色彩花纹效果；
⑤在办公桌、沙发等坐人的位置，灯具不要布置在人头部的位置，应布置靠前，便于人阅读和办公。也避免灯光直接照在人头部，让人感到不适。
⑥订做灯具（吊灯），应在现场放样，感受尺寸和高度，根据天棚造型和灯具样式拟定灯具大小和高度。
2、点位确认.
本着满足客户的需求,在进场前期根据现场情况和客户需求,布置各强弱电点位,交甲方确认.其中甲方未考虑到的地方,作为我们乙方应站在客户使用者的位置,自己去感受,把点位布置足够并且位置布置合理.
①有弱电的地方就应配置强电，须第一时间与弱电施工单位碰头，索要弱电点位图，在有弱电的地方布置市电和UPS电源；
②大厅应根据家具布置，重点在接待台位置须布置地插座，形象墙尽量不要布置插座，影响装饰效果；
③柜台内点位最多，市电、UPS、网络、电话、110报警、排号机、监控，须前期就和各配合单位协调拟定各自的点位和位置，避免施工过程中漏掉；
④理财室重点在理财桌的定位，在靠墙的位置布置强弱电点位。此外还应考虑饮水机、电视、碎纸机、手提电脑的点位；
⑤插座在墙上的定位，应结合装饰立面图，布置在合理位置，比如：有墙裙的，应尽量放置在墙裙中，避开线条的位置；中行的墙砖竖向有V型缝，也要避开。这都要在前期根据现场尺寸，认真排版。
3、配电箱的定位。配电箱应设立在隐蔽位置，并且尽量在整个平面布局的靠中，以便到各个位置的距离最近，节省布管。配电箱不能设立在大厅和其他客户直接面对的地方。
4、各回路主排管的位置。以最节约管线的走向,拟定回路主线管位置和走向.同时考虑便于检修,通常设立在走道上.。为节约管线，能共管的共管，通常可以两个主回路共用一根线管。
5、导线和主电缆的选择。
（1）导线的选择，若甲方无特别规定，照明回路采用铜芯绝缘导线BV2 .5；插座回路采用铜芯绝缘导线BV4，且各回路的火、零、地线必须同径。
（2）主电缆的选择较为复杂。我们一般采用VV铜芯绝缘电缆，而电缆的线径的选择和关键，一般按照允许载流量选择电缆的截面。
一方面，要计算线路的电流，这里给大家介绍一个简朴的公式：
Pjs = 3 Pmax
Ijsl = Pjs/(√3 * Unl * cos￠)

以上两式中 Pjs——三相等效计算负荷
Pmax——三个单相负荷中最大的相负荷
Ijsl——三相电流
Unl——照明线路的额定线电压，通常为380
cos￠——照明线路的功率因数，通常取0.8
然后，我们要知道各规格电缆的载流量，以根据电流选择电缆。
电缆截面（mm2)
长期连续负荷允许载流量（A）四芯
铜芯
铝芯
4
29
22
6
38
29
10
51
40
16
68
53
25
92
71
35
115
89
50
144
111
70
178
136
95
218
168
120
252
195
150
297
228
185
341
263
选择电缆时，电缆的载流量必须大于计算电流，而配电箱总开关必须小于电缆的载流量。
二、施工过程管理
1、提料。作为一名合格的装修工程管理员，必须要会亲自提料，要能提料准确并且要根据工程进度和工序，系统性的提料，因电气工程为隐蔽施工，对材料的计算缺少一个标准和比较，现将电气布管穿线所需材料列入下表：
序号
材料名称
材料型号
单位
数量（/100m2)
1
镀锌线管
DN20
m
380
2
金属软管
DN16
件
3
3
黄蜡管
DN10
根
10
4
转线箱
500X600X150
个
1
5
钢制方线盒
86型
个
150
6
锁扣
DN20
个
300
7
直接
DN20
个
120
8
连接卡
DN20
个
450
9
连接线
BV4
根
250
10
勾卡
DN20
套
280
11
机螺栓
4X20
套
400
12
机螺栓
5X20
套
600
13
方盖板
无孔
个
100
14
方盖板
有孔
个
50
15
黑胶布

圈
1
16
粘胶带

圈
2
17
焊锡丝
含松香
圈
2
18
焊锡膏

桶
1
19
穿线钢丝

Kg
1
20
扎带

袋
1
21
细齿锯条

盒
1
22
绝缘导线BV2.5
红
圈
2
23

黄
圈
2
24

绿
圈
1
25

兰
圈
3
26

双色
圈
1
27
绝缘导线BV4
红
圈
1
28

黄
圈
1
29

绿
圈
1
30

兰
圈
2
31

双色
圈
2
32
全丝吊杆
￠6
支
20
2、管线施工质量控制。
根据负荷计算，拟定照明和插座回路。根据配电箱位置，以最节约管线的走向，拟定回路主线管位置和走向。同时考虑便于检修，通常设立在走道上.对布管穿线的质量监控，横平竖直，严格按照国家规范执行。
（1）技术交底。一方面在施工前应对施工班组进行具体的技术交底，提出项目的质量目的和规定，以及赏罚原则和标准。并作好文字纪录，让参与人员签字。
（2）检查标准。工程施工检查和重要，勤于检查，并且要发现问题在工程前期。
以下是，电气隐蔽施工的标准图集，可在工程中对比检查。

3、施工中容易出现的问题：
(1) 管件接头安装的牢固性，有的工人偷懒,直接接头未压接；
(2) 线盒安装的方正和与装饰面的进出关系，这必须规定我们管理人员协调拟定装饰面的位置。然后规定将线盒安装在与装饰面齐平的位置；
(3) 跨接线的漏上，在天棚内的管线容易检查,但是暗埋在墙体内的管线跨接线,若不检查，往往漏上；
(4) 穿线时，同一回路相线颜色必须一致，往往没有执行；
(5) 接线头必须搪锡,应严格检查.否则,电工只会在显眼位置搪锡；
(6) 灯位和插座留线头长度的控制,我们电工尺寸观念较差，我们必须规定他们量好尺寸才下料，严格按照规范规定留线头，减少损耗.；
（7）整个电气布管横平竖直，现在我们基本都达成规定，但是我们还应规定整个管线网在同一水平，这样和空调、消防的管线避开，各自在自己的水平位置，互相不打架；
（8）我们的成品保护，在布完管尚未穿线前，很少有人将线盒和管口用纸塞起来，泥工在施工时无可避免将泥沙弄进去，再等我们穿线来清理时，很难清理干净；
（9）绝缘测试流于形式，管理员应亲自带工人对每个回路测试，并作好纪录。避免交工好，又出现电路问题，不仅上顶维修麻烦，并且给甲方导致不好印象。
4、测试标准。
（1）绝缘测试国家规范规定线间和对地绝缘值应大于0.5MΩ， 但在实际测试中应在100MΩ以上。
（2）接地电阻测试国家规范规定应小于4Ω，若测试达不到可加工业盐水。

三、电气决算与竣工图
现在按照竣工图决算的工程，我们的电气管线往往算不够，问题重要出在我们的竣工图上，我在做财富中心电气竣工图时采用的是根据工程进度，定期对电气图进行修改补充。按照现场管线的实际走向，对电气图进行修正，这个工作在天棚隐蔽前完毕。
1、 竣工图必须真实的反映现场情况，一方面应拿着图纸在现场走一遍，把灯具数量、规格和位置，插座规格、数量和位置核，配电箱位置核对清楚。
2、 然后把主回路根数和走向弄清楚，以及分到每个房间的位置，在图上反映出来。
3、 每个主回路到区域开关后，再分为几个支路，这容易弄糊涂，但是把翘板开关每一联控制几个灯分出来就不难了。
4、 插座回路相对简朴，从配电箱出来，到它控制的几个插座，关键是每个主回路的走向应分清楚。
5、 电气线路图上除了要标明房间尺寸外，还应标明标高，以及电气布管的标高。
6、 在平面图上不能反映现场实际情况的时候，应补充节点大样图。比如：因土建梁标高不够，线管翻梁敷设的。
四、附中行雅安电气竣工图，以供参考。
编 制 人：吴 然
2023-2-18
