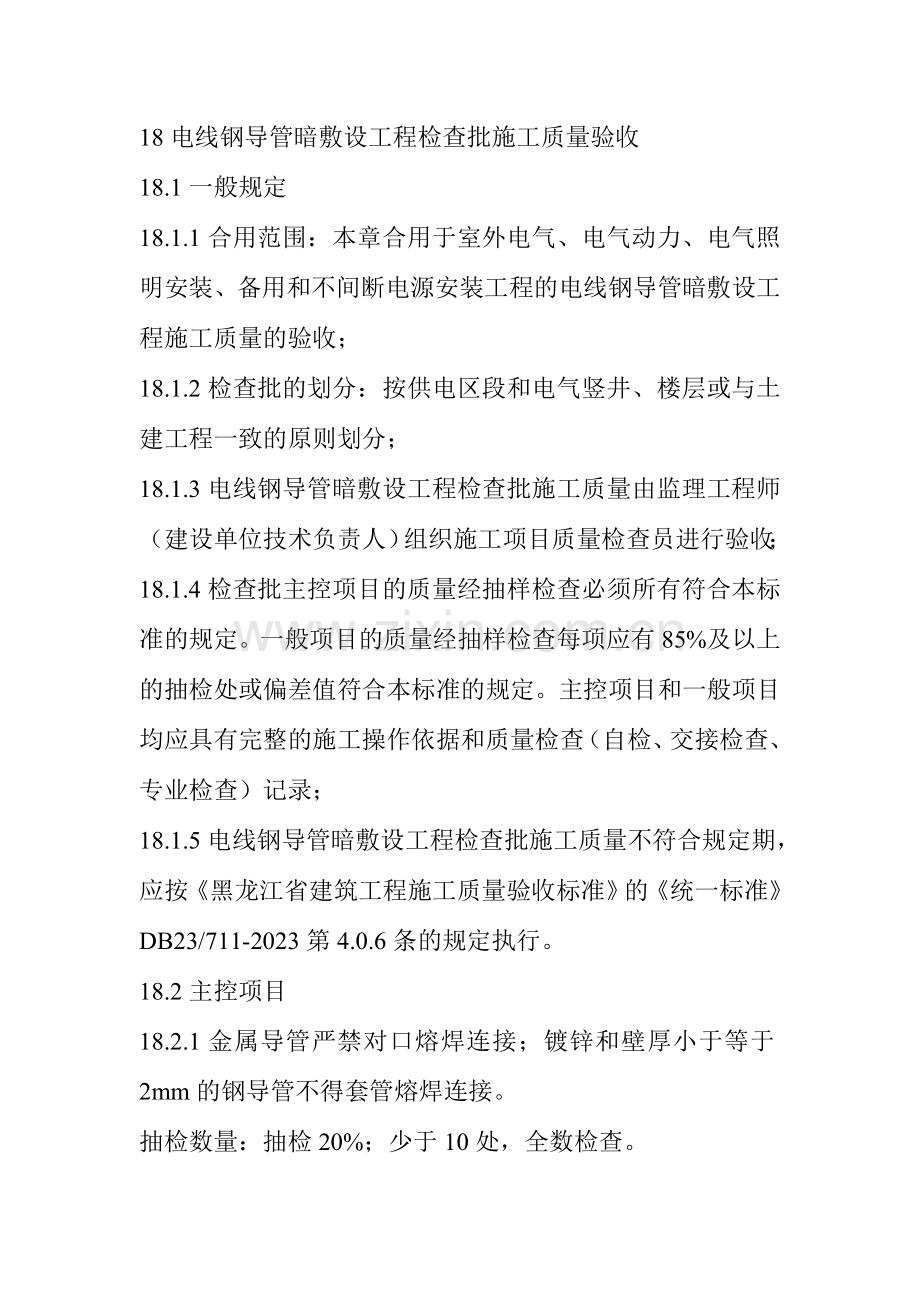

18电线钢导管暗敷设工程检查批施工质量验收
18.1一般规定
18.1.1合用范围：本章合用于室外电气、电气动力、电气照明安装、备用和不间断电源安装工程的电线钢导管暗敷设工程施工质量的验收；
18.1.2检查批的划分：按供电区段和电气竖井、楼层或与土建工程一致的原则划分；
18.1.3电线钢导管暗敷设工程检查批施工质量由监理工程师（建设单位技术负责人）组织施工项目质量检查员进行验收；
18.1.4检查批主控项目的质量经抽样检查必须所有符合本标准的规定。一般项目的质量经抽样检查每项应有85%及以上的抽检处或偏差值符合本标准的规定。主控项目和一般项目均应具有完整的施工操作依据和质量检查（自检、交接检查、专业检查）记录；
18.1.5电线钢导管暗敷设工程检查批施工质量不符合规定期，应按《黑龙江省建筑工程施工质量验收标准》的《统一标准》DB23/711-2023第4.0.6条的规定执行。
18.2主控项目
18.2.1金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
抽检数量：抽检20%；少于10处，全数检查。
检查方法：目测检查。
18．2．2、钢导管必须接地（PE）或接零（PEN）可靠，并符合下列规定。
1、镀锌钢导管的管与管及管与盒（箱）之间采用螺纹连接时，连接处的两端用专用接地线卡固定跨接接地线，严禁熔焊焊接跨接接地线；对现浇混凝土工程中暗敷设的厚壁镀锌管，跨接接地线焊接时，焊接处必须进行防腐解决。
2、暗敷设的非镀锌钢导管的管与管及管与盒（箱）之间采用螺纹连接时，连接处的两端焊跨接接地线；以专用接地线卡跨接的管与管及管与盒（箱）间跨按线为黄绿相间色的铜芯软导线，截面积不小于4毫米。
抽检数量：抽检20%；少于10处，全数检查。
检查方法：目测检查及查阅隐蔽工程记录。
18．3一般项目
18．3．1、钢导管内，外壁应防腐解决；埋设于混凝土内的导管内壁应防腐解决，外壁可不防腐解决。
抽检数量：按不同钢管种类、敷设方式各抽查10%；少于5处。全数检查。检查方法：目测检查。
18．3．2、电线钢导管的弯曲应符合下列定：
1、暗配的导管弯曲半径不应小于外径的6倍；埋设于地下或混凝土内时，同一平面上转弯的管弯曲半径不应小于管外径的10倍。
2、管的弯曲处，不应有折皱、凹陷和裂缝，弯曲限度不大于管外径的10%。
抽检数量：按不同钢管种类，敷设方式各抽检10%；少于5处，全数检查。检查方法：目测检查和尺量检查，管弯曲半径用样板检查。
18．3．3、电线钢导管在室外埋地敷设的长度不大于15米；壁厚大于或等于2毫米的电线钢导管不应埋设于室外土壤内。抽查数量：全数检查。检查方法：目测检查或施工时旁站或检阅隐蔽工程记录。
18．3．4、室外导管的管口应设立在盒、箱内。在落地式配电箱内的管口应排列有序，箱底无封板时，管口应高出基础面50—80毫米。所有管口在穿入电线后应做密封解决。
抽检数量：全数检查。检查方法：目测检查和尺量检查。
18．3．5、室内进入落地式柜、台、箱、盘内的导管管口应排列有序，应高出柜、台、箱、盘的基础面50—80毫米。
抽检数量：全数检查。检查方法：目测、尺量检查。
18．3．6、钢导管的管与管采用螺纹连接时，管端螺纹长度不小于管接头长度的1/2，连接后宜外露2—3扣，非镀锌钢导管采用套管焊接连接时，套管长度不小于管外径3倍，管与管对口处在套管中心。抽检数量：抽查10%。检查方法：目测检查和尺量检查。
18．3．7、钢导管的管与盒（箱）采用螺纹连接时，管口螺纹宜外露锁紧螺母2—3扣；非镀锌钢导管采用焊接连接时，管口宜高出盒（箱）内壁3—5毫米。抽检数量：抽查10%。
检查方法：目测检查和尺量检查。
18．3．8、暗配钢导管，盒的设立位置对的，固定可靠，导管敷设途径应对的，两盒（箱）之间管路不出现四个弯曲；导管埋设深度与建筑物、构筑物表面的距离不应小于15毫米。抽查数量：抽查10%。检查方法：目测和查阅隐蔽工程记录。
18．3．9、暗敷设导管和管路较长或有弯时，中间没置拉线盒，两个拉线点中间距离应符合下列规定：
1、对无弯的管路，不超过30米。
2、两个拉线点之间有一个弯时，不超过20米。
3、两个拉线点之间有两个弯时，不超过15米。
4、两个拉线点之间有三个弯时，不超过8米。
抽检数量：抽查10%。检查方法：目测检查及检查隐蔽工程记录。
18．3．10、暗配钢导管在建筑物变形缝处，应设补偿装置。
抽检数量：全数检查。检查方法：目测检查。
18．4验收记录
18．4．1、电线钢导管暗敷设工程检查批施工质量验收按表18。4。1记录，由施工单位项目质量检查员填写。
电线钢导管暗敷设工程检查批施工质量验收记录
表18.4.1 H060206（□□□□□□）□□
工程名称

检查部位

施工单位

分包单位

总包项目经理

分包项目经理

专业工长（施工单位）

施工班组长

施工执行标准名称及编号

验收项目及规定
施工单位检查意见
合格率%
监理（建设）单位验收意见
主控项目
1
金属导管严禁对口熔焊连接；镀锌和壁厚≤2mm的钢导管不得套管熔焊连接

主控项目、符合设计及规范规定
2
钢导管必须与PE或PEN线有可靠的电气连接；镀锌管螺纹连接处两端用专用接地卡固定跨接接地线；暗敷设的非镀锌管相间色的铜芯软导线，截面不小于4m㎡

一般项目
1※
钢导管内外壁应防腐解决，埋设于混凝土内的导管内壁应防腐解决，外壁可不防腐解决

所报项目按规定数量及规定进行查验，均符合相关条文质量规定
2
钢导管弯曲规定应符合本标准18.3.2的规定

3
电线钢导管室外埋地敷设的长度不大于15m，壁厚≤2mm的电线钢导管不应埋设于室外土壤内

4
室外钢导管管口应设立在盒、箱内。落地配电箱内的管口应排列有序，管口高出基础面50～80mm

5
室内钢导管进入柜、箱等内的导管管口应排列有序，应高出柜、台、箱、盘的基础面50～80mm

6
管与管采用螺纹连接管端螺纹长度不小于管接头的1/2，连接后外露2～3扣；非镀锌钢管采用焊接时，套管长度不小于管外径3倍，管与管对口处在套管中心

7
管与盒（箱）采用螺纹连接时，管口螺纹宜外露锁紧螺母2～3扣；焊接时，管口宜长出盒（箱）内壁3～5mm

8
导管暗敷设管、盒位置对的，固定可靠，导管敷设途径对的，不出四个弯路，埋设深度与建筑物表面的距离≥15mm

9
管路中拉线盒设立符合本标准18.3.9的规定

10
导管在建筑物变形缝处，设补偿装置

施工单位检查结果

项目质量检查员
年 月 日
监理（建设）单位验收结论
经检查、该检查批中的主控项目和一般项目满足设计规定及规范规定，资料完整，评估为合格，可进行下道工序。
监理工程师
（建设单位项目技术负责人）
年 月 日
