数据中心电力基础培训.ppt

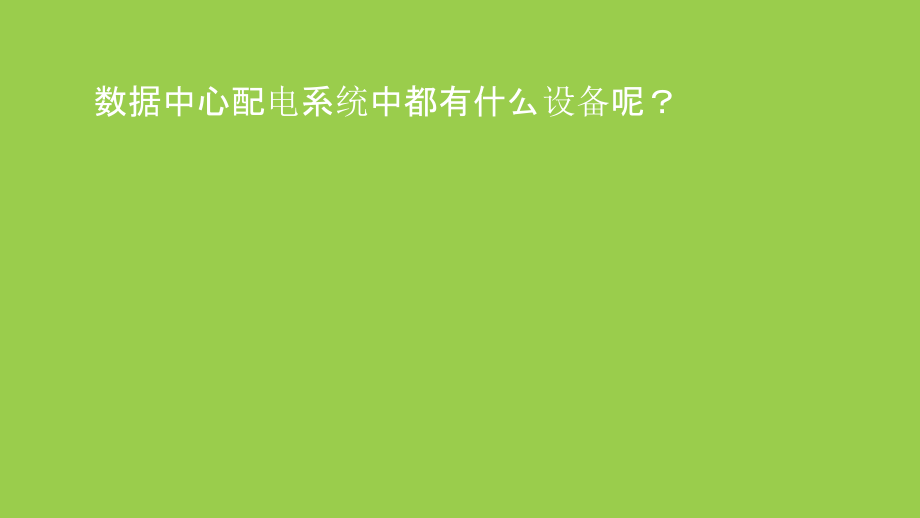

,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,文章内容来源于网络，如果侵权或者不当的地方，请联系我删除或者改正。文章内容仅可参考，不能作为科学依据。谢谢！,The content of this article comes from the Internet.If there is any infringement or improper place,please contact me to delete or correct it.The content of the article can only be referred to,not as a scientific basis.thank you!,数据中心配电系统中都有什么设备呢？,数据中心常规电力系统图,PDU,PDU,（,Power Distribution Unit,，电源分配单元），也就是我们常说的机柜用电源分配插座，,PDU,是为机柜式安装的电气设备提供电力分配而设计的产品，拥有不同的功能、安装方式和不同插位组合的多种系列规格，能为不同的电源环境提供适合的机架式电源分配解决方案。,PDU,的应用，可使机柜中的电源分配更加整齐、可靠、安全、专业和美观，并使得机柜中电源的维护更加便利和可靠。,PDU,与普通插座的区别,国标,pdu,美标,PDU-,插座标准：,NAMA 5-15R,美标,德标,pdu-,插座标准：,DIN49440,德标,国际电工委员会,（,International Electro technical Commission,，简称,IEC,）,工业连接器,日常巡检中对,pdu,的检查,1,.,对插座检查，是否插接牢固,2.,指示灯，温度是否正常,3.,对于带有空气开关的,PDU,，检查空气开关状态,4.,线路是否规范,1,.,对插座检查，是否插接牢固，防止虚接引起火灾,2.,指示灯是否正常，如果没有正常显示可能出现跳电情况,3.,对于带有空气开关的,PDU,，检查空气开关是否正常,客户上架注意事项：逐台开机,客户上架注意事项：,1.,双电源设备分别插在,A,，,B,路,PDU,上,2.,单电设备分别插在,AB,路，不要集中在一侧。,4.,电源线规范走线,什么是列头柜,列头柜从字面意义上就知道是位于一列机柜端头的柜子。其实列头柜只是一个比较形象的设备管理与分配机柜的定义，它的摆放位置很多情况下是位于一列机柜的一个端头，但实际上它可以位于一列机柜的任何位置上，甚至单独放置。,列头柜,列头柜智能仪表,巡检中对列头柜的检查,1.,运行指示灯检查,2.,空气开关状态检查,3.,列头柜异响检查,4.,智能仪表状态检查,运行指示灯检查,绿色代表运行,红色代表停止,黄色代表故障或者检修等状态,2.,列头柜异响来源,3.,空气开关,4.,智能仪表,列头柜巡检中注意事项,当列头柜跳闸时，会影响下联整列机柜,在纯,2N,架构中，,A,，,B,路的电来自不同列头柜，单一列头柜跳闸可能只影响一路需要注意,列头柜震动，发热，指示灯不亮等都属于列头柜异常状态,列头柜空气开关状态与标签不符，可能跳闸，应该及时联系设施运维人员,什么是低压配电系统,低压配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即,1,千伏以上电压）、配电变压器、,低压配电,线路（,1,千伏以下电压）以及相应的控制保护设备组成。,低压配电系统,柴油发电机,柴油发电机,是一种发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。,室内柴油发电机,室外柴油发电机,发电机如何发电,储油罐,地埋油罐,地埋示意图,巡检中需要留意以下几点,发现油机启动,1.,可能是测试，联系设施运维确认,2.,可能出现断电情，联系设施运维确认,UPS,UPS,（,Uninterruptible Power System/Uninterruptible Power Supply,），即不间断,电源,，是将,蓄电池,（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台,计算机,、计算机网络系统或其它,电力电子设备,如电磁阀、压力变送器等提供稳定、不间断的电力供应。,UPS,主机,主机内部,蓄电池,高压配电系统,高压配电柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在,3.6kV550kV,的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。,高压配电柜及变压器,变压器结构,巡检中注意事项,1,.,听到“嗡嗡嗡”的响声，可能是电流过大，或者配电螺栓松动，应及时联系设施运维人员,2.,配电室温度升高，或者变压器等配电设备温度异常，有可能空调没有制冷出现问题，或者电气设备超载引起异常发热，应该及时联系设施运维人员,当发生断电情况是系统是如何运行的呢？,电力系统图,
