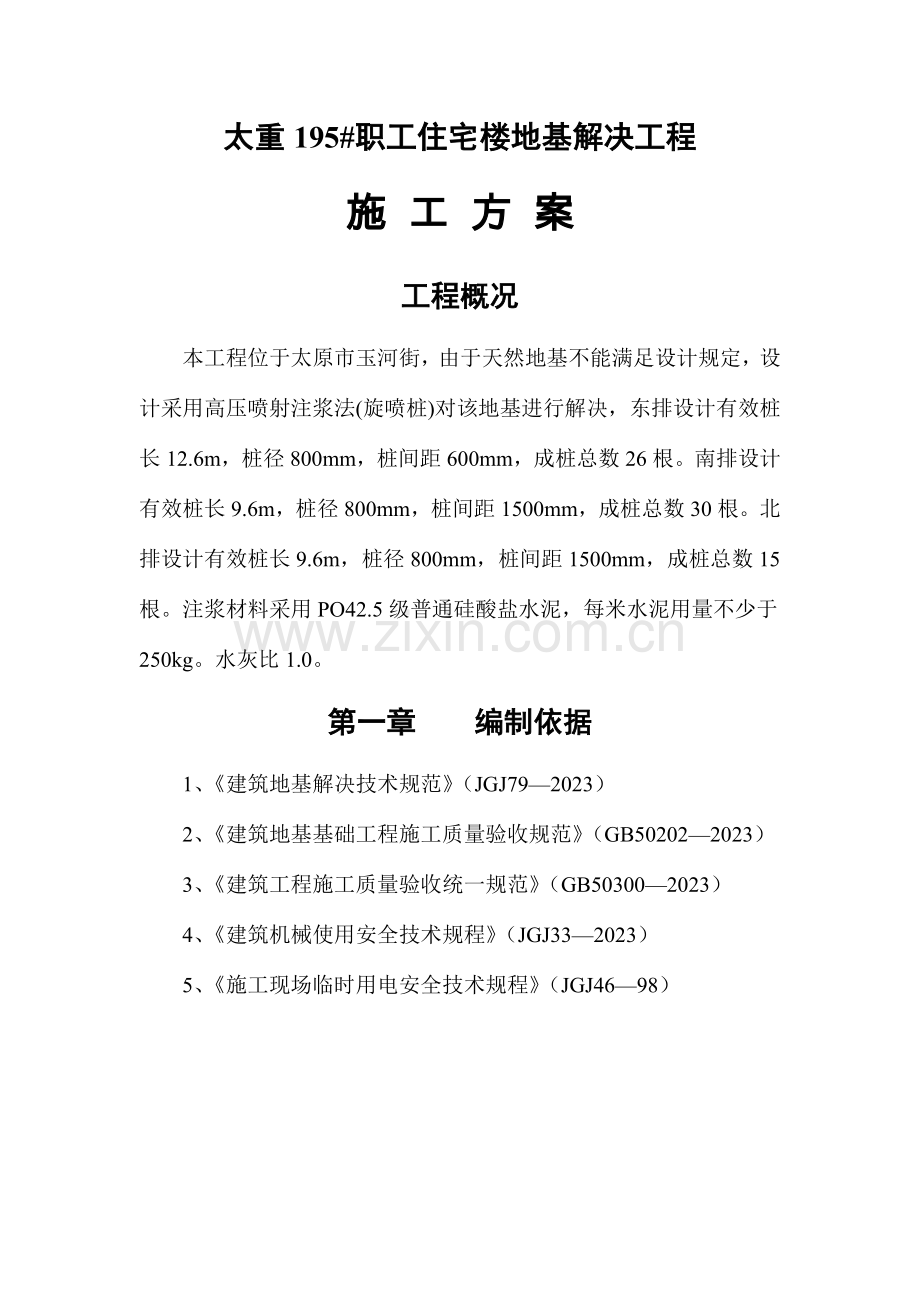

太重195#职工住宅楼地基解决工程
施 工 方 案
工程概况
本工程位于太原市玉河街，由于天然地基不能满足设计规定，设计采用高压喷射注浆法(旋喷桩)对该地基进行解决，东排设计有效桩长12.6m，桩径800mm，桩间距600mm，成桩总数26根。南排设计有效桩长9.6m，桩径800mm，桩间距1500mm，成桩总数30根。北排设计有效桩长9.6m，桩径800mm，桩间距1500mm，成桩总数15根。注浆材料采用PO42.5级普通硅酸盐水泥，每米水泥用量不少于250kg。水灰比1.0。
第一章 编制依据
1、《建筑地基解决技术规范》（JGJ79—2023）
2、《建筑地基基础工程施工质量验收规范》（GB50202—2023）
3、《建筑工程施工质量验收统一规范》（GB50300—2023）
4、《建筑机械使用安全技术规程》（JGJ33—2023）
5、《施工现场临时用电安全技术规程》（JGJ46—98）

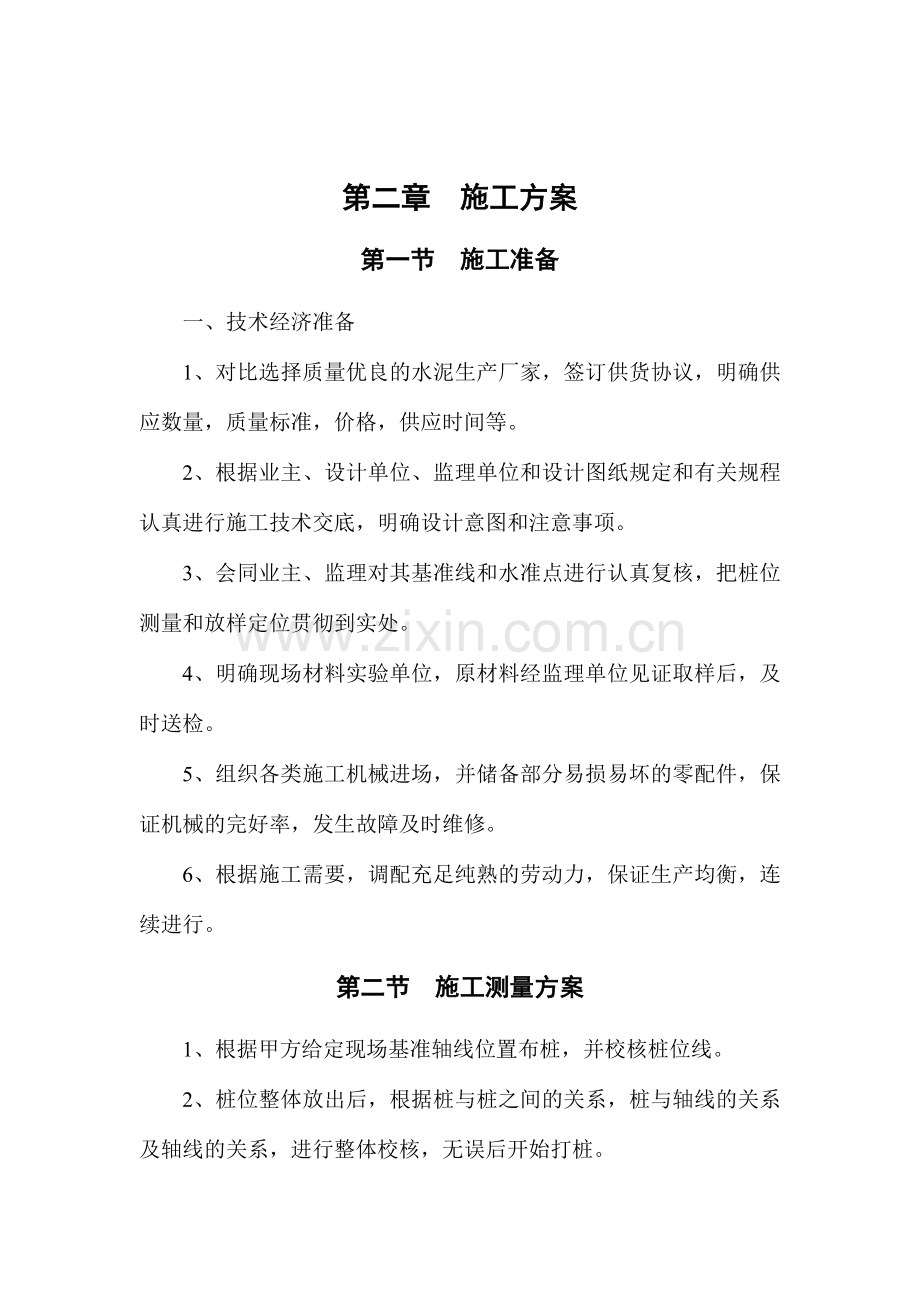

第二章 施工方案
第一节 施工准备
一、技术经济准备
1、对比选择质量优良的水泥生产厂家，签订供货协议，明确供应数量，质量标准，价格，供应时间等。
2、根据业主、设计单位、监理单位和设计图纸规定和有关规程认真进行施工技术交底，明确设计意图和注意事项。
3、会同业主、监理对其基准线和水准点进行认真复核，把桩位测量和放样定位贯彻到实处。
4、明确现场材料实验单位，原材料经监理单位见证取样后，及时送检。
5、组织各类施工机械进场，并储备部分易损易坏的零配件，保证机械的完好率，发生故障及时维修。
6、根据施工需要，调配充足纯熟的劳动力，保证生产均衡，连续进行。
第二节 施工测量方案
1、根据甲方给定现场基准轴线位置布桩，并校核桩位线。
2、桩位整体放出后，根据桩与桩之间的关系，桩与轴线的关系及轴线的关系，进行整体校核，无误后开始打桩。
3、以上平面测量工作，均规定在工程测量规范规定的范围内进行。
4、整体测量的精确度必须控制在测量规范规定的允许偏差之内。
第三节 重要施工参数
水泥采用PO42.5级普通硅酸盐水泥，水泥用量每延米不小于250kg。
第四节 施工工艺
1、高压喷射注浆的施工工序为机具就位，贯入喷射管、喷射注浆，拔管和冲洗等。
2、喷射孔与高压注浆泵的距离不宜大于50m。钻孔的位置与设计位置的偏差不得大于50mm 。实际孔位、孔深和每个钻孔内的地下障碍物、空洞、涌水、漏水与岩土工程勘察报告不符等情况均应具体记录。
3、当喷射注浆管贯入土中，喷嘴达成设计标高时，即可喷射注浆，在喷射注浆参数达成规定值后，随即分别按旋喷、定喷或摆喷的工艺规定，提高喷射管，由下而上喷射注浆。喷射管分段提高的搭接长度不得小于100mm。
4、对需要局部扩大加固范围或提高强度的部位，可采用复喷措施。
5、在高压喷射注浆过程中出现压力骤然下降、上升或冒浆异常时，应查明因素并及时采用措施。
6、高压喷射注浆完毕，应迅速拔出喷射管。为防止浆液凝固收缩影响桩顶高程，必要时可在原孔位采用冒浆回灌或第二次注浆等措施。
第五节 操作要点
1、施工前要检查高压设备和管路系统，其压力和流量必须满足设计规定。注浆管及喷嘴内不得有任何杂物。注浆管接头的密封圈必须良好。
2、垂直施工时，钻孔的倾斜度一般不得大于1.5% 。
3、在插管和喷射过程中，要注意防止喷嘴被堵，在拆卸或安装注浆管时动作要快。水、气、浆的压力和流量必须符合设计值，否则要拔管清洗再重新进行插管和旋喷，使用双喷嘴时，若一个喷嘴被堵，则可采用复喷方法继续施工。
4、喷射时，要做好压力、流量和冒浆量测工作，并按规定逐项记录，钻杆的旋转和提高必须连接不断。
5、深层喷射时，应先喷浆后旋转和提高，以防注浆扭断钻杆。
6、搅拌水泥时，水灰比规定按设计规定，不得随意更改，在喷浆过程中应防止水泥浆沉淀，使浓度减少。严禁使用受潮或过期的水泥。对立窑生产的水泥要加强监测，检查合格后，方能使用。
7、施工完毕，立即拔出注浆管彻底清洗浆管和注浆泵。管内不得有残存水泥浆。
第三章 施工组织措施
一、工期保证措施
1、加强组织管理、项目部实行全面协调和控制，根据现场施工进度、协议工期规定及场地平整情况，统一调配机械设备，统一管理，结合本工程特点及工期规定，我单位计划调配二台设备施工，保证按计划工期完毕。
2、采用分区段流水作业，合理、灵活调配机械劳力。合理安排施工线路，尽量减少机械的往返浪费。
3、配备好易损坏的零配件、保证机械完好率，提高机械运用率，24小时连续作业，歇人不歇机。
4、我公司将采用各项有效措施和标准的管理水平，一流的施工技术，使工期压缩到最低限度，预计2023年 月 日开工，2023年 月 日所有竣工，日历工期 天，如遇设计变更或不可抗拒的因素导致停工时工期顺延。
第四章 工程质量管理
一、工程质量
1、坚持对国家、对业主负责的原则，树立百年大计，质量第一的观念。
2、不断提高质量意识，切实加强施工现场管理、严格按设计规定，按国家、部门和地方规范进行施工。
3、严格执行监理验收制度，充足发挥质量保证体系的作用，层层把好关，力争实现工程的优质高效、安全、文明施工，保证准时完毕施工任务，创优质工程。
二、工程质量标准
根据规范、验评标准和设计规定，旋喷桩质量符合以下标准：
1、桩身表现须完整连续，桩径、搅拌深度、桩身强度必须符合设计规定。
2、桩长、桩体垂直度及桩位偏差符合规范规定和设计规定。
3、水泥的品种、标号、喷浆量必须符合设计规定。
4、施工工艺符合规范规定。
第五章 安全技术措施
一、贯彻“安全第一”与“质量第一”的方针目的。
二、杜绝人身伤亡事故的发生，减少和避免机械事故的发生。
三、坚持“安全第一，防止为主”的方针，坚持贯彻施工必须安全的原则，将安全施工放到重要议事日程，作为头等大事来抓。
四、贯彻安全责任，实行责任管理。
1、建立、完善以项目经理为首的安全生产领导组织、有组织、有领导地开展安全管理、承担组织、领导、安全生产责任。
2、对上岗工人和入场人员，必须进行入场安全教育和岗位安全教育。
3、做好经常安全教育，特别是坚持班前安全教育。
4、施工中机械设备的防护措施必须安全可靠，性能良好，并及时进行检查。
五、施工用电必须严格执行有关法规，严格按照三级用电保护进行施工。
六、每台电气设备机械应分设开关，严禁一闸多机，各种电器设备均要接零和接地保护。
七、施工现场内要整洁，道路要平整、坚实、避免粉尘和噪声污染。
八、经常对职工进行文明教育，时刻注意树立良好的公司形象，语言文明，礼貌待人。

项目经理：尹铁贯
施工负责人 卫金发
技术负责人谷鹏征
机长 赵云
班长（白班）
班长（夜班）
工

人
工

人
工

人
工

人
资料员

张文燕
质检员

张培良
安全员

薛国庆
材料员

苏清贵
技术员

张文燕
测量员

谷鹏征
