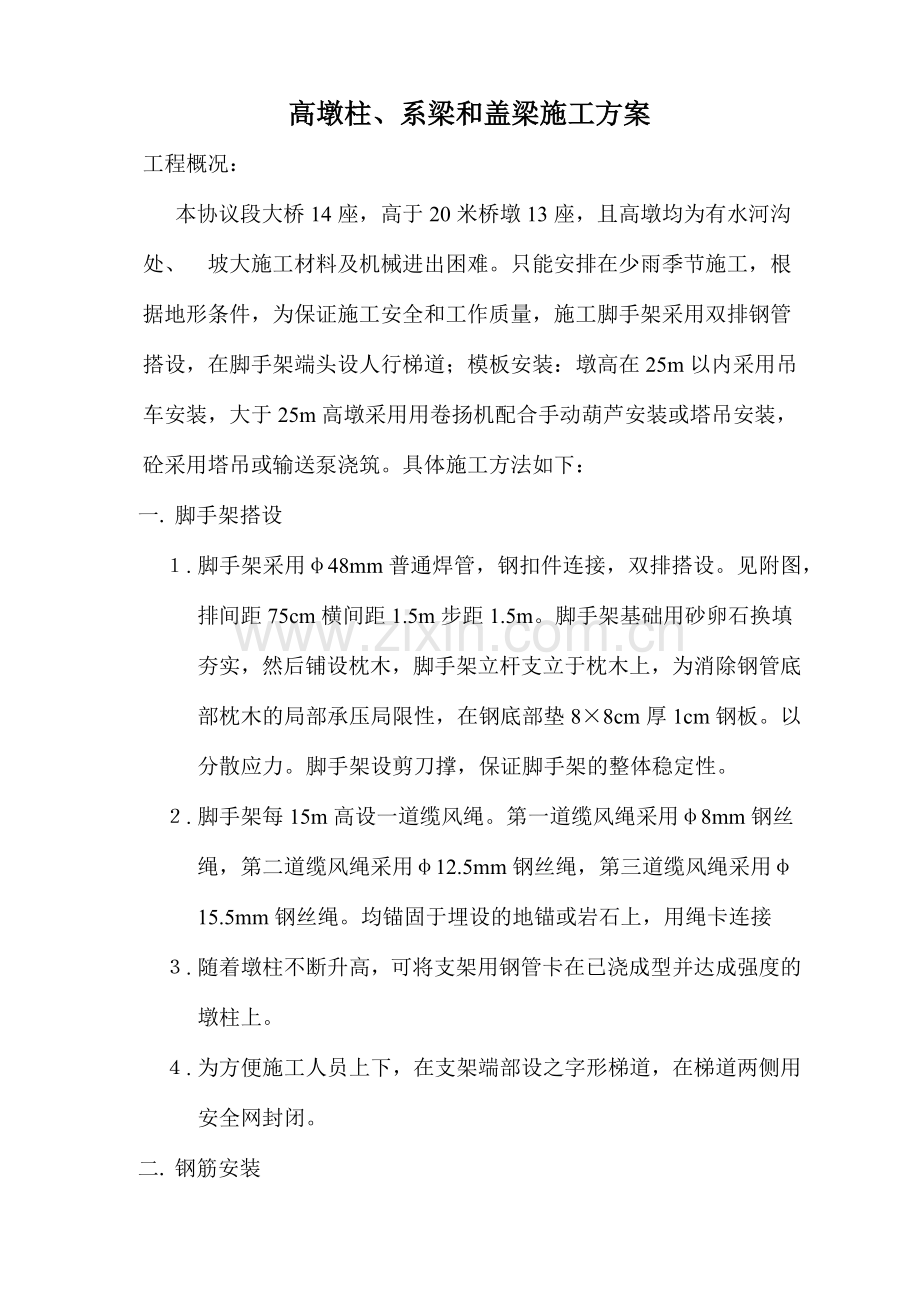

高墩柱、系梁和盖梁施工方案
工程概况：
本协议段大桥14座，高于20米桥墩13座，且高墩均为有水河沟处、 坡大施工材料及机械进出困难。只能安排在少雨季节施工，根据地形条件，为保证施工安全和工作质量，施工脚手架采用双排钢管搭设，在脚手架端头设人行梯道；模板安装：墩高在25m以内采用吊车安装，大于25m高墩采用用卷扬机配合手动葫芦安装或塔吊安装，砼采用塔吊或输送泵浇筑。具体施工方法如下：
一. 脚手架搭设
１. 脚手架采用φ48mm普通焊管，钢扣件连接，双排搭设。见附图，排间距75cm横间距1.5m步距1.5m。脚手架基础用砂卵石换填夯实，然后铺设枕木，脚手架立杆支立于枕木上，为消除钢管底部枕木的局部承压局限性，在钢底部垫8×8cm厚1cm钢板。以分散应力。脚手架设剪刀撑，保证脚手架的整体稳定性。
２. 脚手架每15m高设一道缆风绳。第一道缆风绳采用φ8mm钢丝绳，第二道缆风绳采用φ12.5mm钢丝绳，第三道缆风绳采用φ15.5mm钢丝绳。均锚固于埋设的地锚或岩石上，用绳卡连接
３. 随着墩柱不断升高，可将支架用钢管卡在已浇成型并达成强度的墩柱上。
４. 为方便施工人员上下，在支架端部设之字形梯道，在梯道两侧用安全网封闭。
二. 钢筋安装

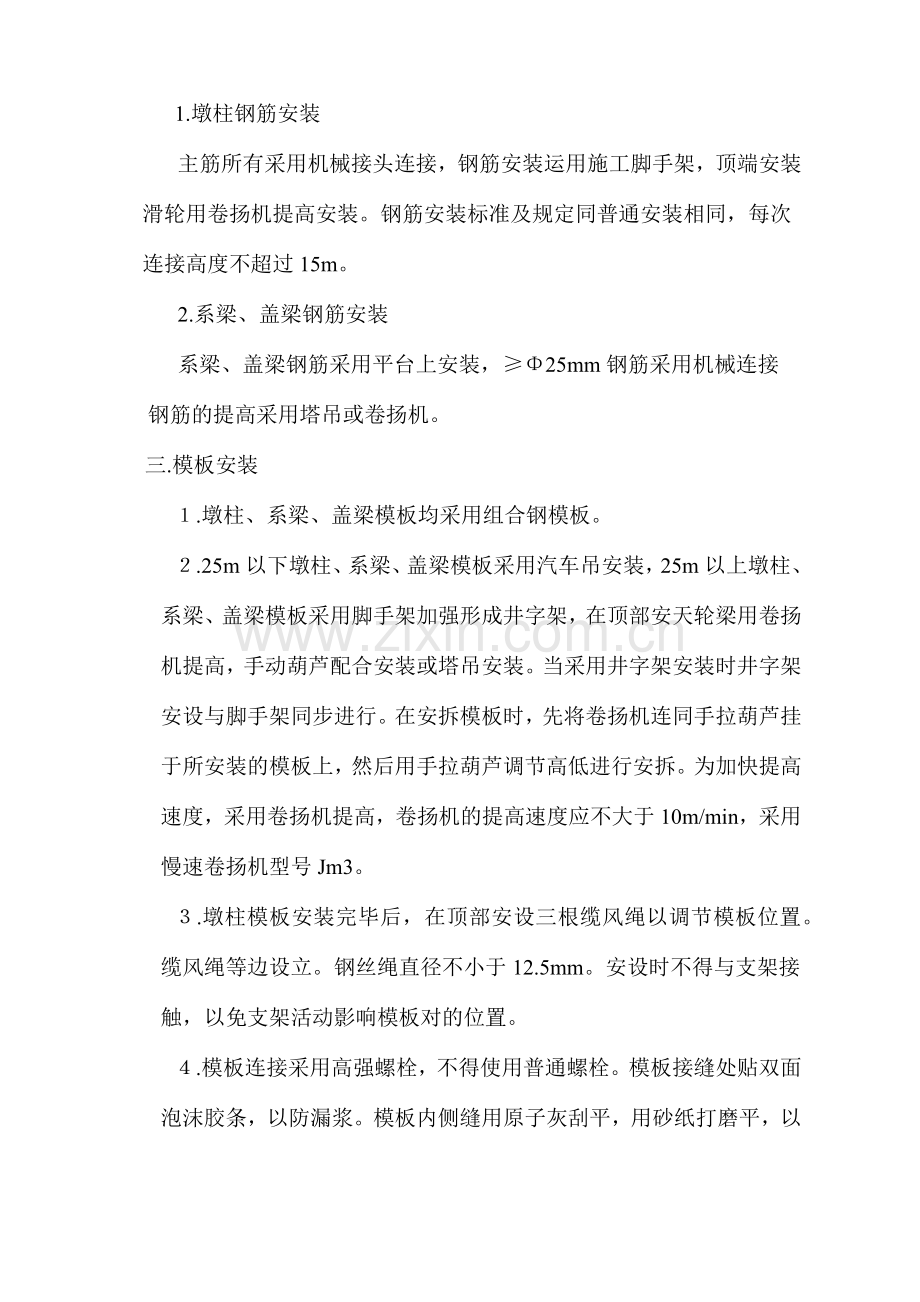

1.墩柱钢筋安装
主筋所有采用机械接头连接，钢筋安装运用施工脚手架，顶端安装滑轮用卷扬机提高安装。钢筋安装标准及规定同普通安装相同，每次连接高度不超过15m。
2.系梁、盖梁钢筋安装
系梁、盖梁钢筋采用平台上安装，≥Φ25mm钢筋采用机械连接
钢筋的提高采用塔吊或卷扬机。
三.模板安装
１.墩柱、系梁、盖梁模板均采用组合钢模板。
２.25m以下墩柱、系梁、盖梁模板采用汽车吊安装，25m以上墩柱、系梁、盖梁模板采用脚手架加强形成井字架，在顶部安天轮梁用卷扬机提高，手动葫芦配合安装或塔吊安装。当采用井字架安装时井字架安设与脚手架同步进行。在安拆模板时，先将卷扬机连同手拉葫芦挂于所安装的模板上，然后用手拉葫芦调节高低进行安拆。为加快提高速度，采用卷扬机提高，卷扬机的提高速度应不大于10m/min，采用慢速卷扬机型号Jm3。
３.墩柱模板安装完毕后，在顶部安设三根缆风绳以调节模板位置。缆风绳等边设立。钢丝绳直径不小于12.5mm。安设时不得与支架接触，以免支架活动影响模板对的位置。
４.模板连接采用高强螺栓，不得使用普通螺栓。模板接缝处贴双面泡沫胶条，以防漏浆。模板内侧缝用原子灰刮平，用砂纸打磨平，以避免出现板缝错台。打磨后用干布擦净，用泡沫条浸油涂抹，涂抹时注意钢筋不要沾油。
四.砼浇筑
　　墩柱、系梁、盖梁高度在25m以下采用吊车或输送泵浇筑，柳条河大桥采用塔吊浇筑，其它桥梁高度在25m以上采用输送泵浇筑，每次浇筑的墩柱高度视柱高决定，当柱高小于15m时一次性浇筑完毕，当柱高大于15m时可分两次浇筑，尽量减少施工接缝。当采用吊车或塔吊浇筑时，坍落度控制在7-9cm，输送泵浇筑时坍落度控制在16-20cm。模板内用串筒接至浇砼面距离不大于2m，在安装串筒时，墩柱内每隔3节用14钢筋钩将串筒钩挂于钢筋上，以免串筒受砼冲击脱钩伤人。砼浇筑每层厚度不超过40cm，用φ50振动棒进行振动，振动砼人员一经确认应长期固定。
砼养护：砼拆模后，随即用塑料膜包裹养护。柱、系梁、盖梁顶砼在初凝后用塑料膜或水泥袋纸覆盖、洒水养护。
五．系梁、盖梁砼浇筑平台设立
1.系梁砼浇筑平台设立
本段桥梁系梁为矩型和工型两类：张家河大桥和柳条河大桥柱间系梁为工型系梁，其余系梁为矩型。柱间工型系梁砼量最大为29.50m3，矩型系梁砼量最大为12.9 m3。砼施工均采用无支架施工，具体方法分述如下：
（1）.工型系梁砼浇筑平台设立
砼浇筑平台采用在墩柱上预留孔，穿φ100mm钢棒，贝雷桁架托梁组成。如图： 内力计算见附页：
2.矩形系梁、盖梁砼浇筑平台设立，如图：
矩形系梁、盖梁采用墩内预埋φ100PVC管作为穿钢棒用，采用φ
100钢棒作为支架支点。用I45 b工字钢作为支架托梁，将两根工字钢用钢筋焊接在一起固定在墩柱上，在I45 b工字钢上横铺I20工字钢，然后直接铺钢模。钢模固定用钢筋焊接固定。计算附后。

T型盖梁砼浇筑平台设立，如图：

盖梁采用墩柱内埋设I32 b工字钢牛腿作为盖梁施工支架的支点。
托架采用贝雷桁架：墩柱两侧设立单层双片加强贝雷桁架。对拉螺杆将两侧桁架固定在墩上，在跨中部分用钢管扣件将两桁架用钢管扣紧，保持稳定性。桁架上铺设4.5m长I20工字钢，间距75cm，钢模直接铺设在工字钢上，用钢筋点焊固定。桁架的验算附后。
