轮胎课程设计市公开课一等奖省赛课微课金奖课件.pptx

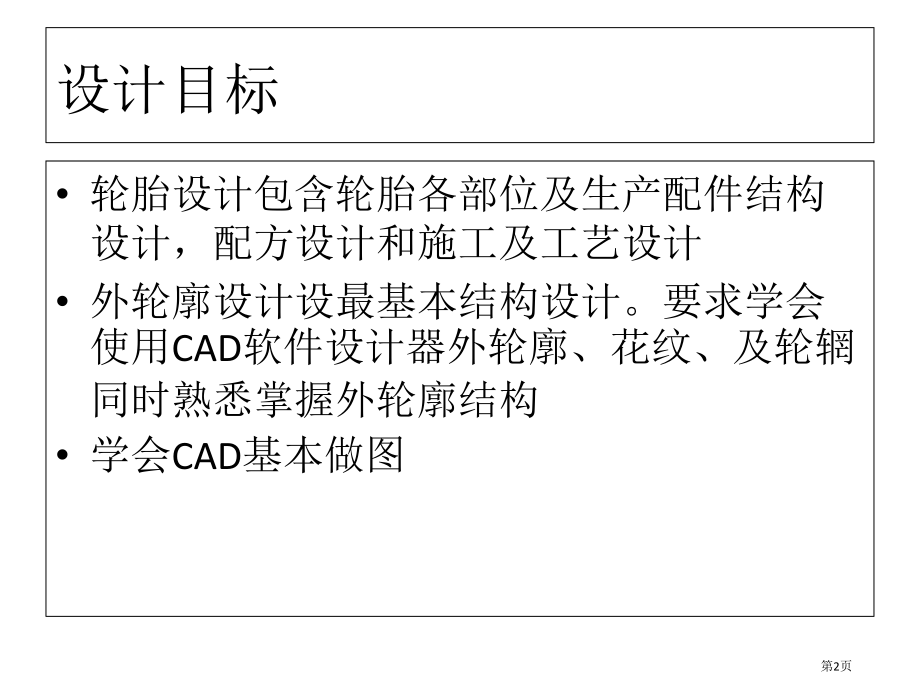

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,轮胎课程设计,第1页,设计目标,轮胎设计包含轮胎各部位及生产配件结构设计，配方设计和施工及工艺设计,外轮廓设计设最基本结构设计。要求学会使用CAD软件设计器外轮廓、花纹、及轮辋同时熟悉掌握外轮廓结构,学会CAD基本做图,第2页,轮胎外轮廓,设计全部参数，并用,CAD,做轮胎外轮廓图。,第3页,参数,充气外直径/mm,充气断面宽/mm,标准轮辋,花纹类型,层数,单胎,最大负荷/kg,对应气压/Kpa,9.00-20,1018,259,7.0(平底）,普通花纹,14 P.R,2575,770,10.00-20,1055,278,7.5（平底）,普通花纹,16 P.R,3000,810,11.00-20,1085,293,8.0（平底）,普通花纹,16 P.R,3270,810,6.50-16,750,185,5.50F（深槽）,普通花纹,8 P.R,855,420,不一样轮胎主要技术参数,主要设计参数,第4页,轮辋轮廓规格,轮辋宽度,轮缘,胎圈座宽度,胎圈座深度,A,偏差,高度,宽度,半径,G,偏差,R1,R2,H2,P,H,5.50F,140,3.0,22,121.2,9.5/（9.0),15.5,14.5,32/(24),5.5/(5.0),6.00G,152,28,-,14.0,-,32,5.5,6.50H,165,34,-,18.0,-,36,深槽轮胎断面尺寸（,mm,）,主要设计参数,第5页,轮辋轮廓规格,轮辋宽度,轮缘,胎圈座宽度,胎圈座深度,A,偏差,高度,宽度,半径,G,偏差,B,R2,偏差,P,H,7.0,178,+3.0,-5.0,38,1.2,21,19,2.5,7.5,190,40.5,22,20,8.0,203,+3.0,-7.0,43,23.5,21.5,平底轮胎断面尺寸（,mm,）,主要设计参数,第6页,
