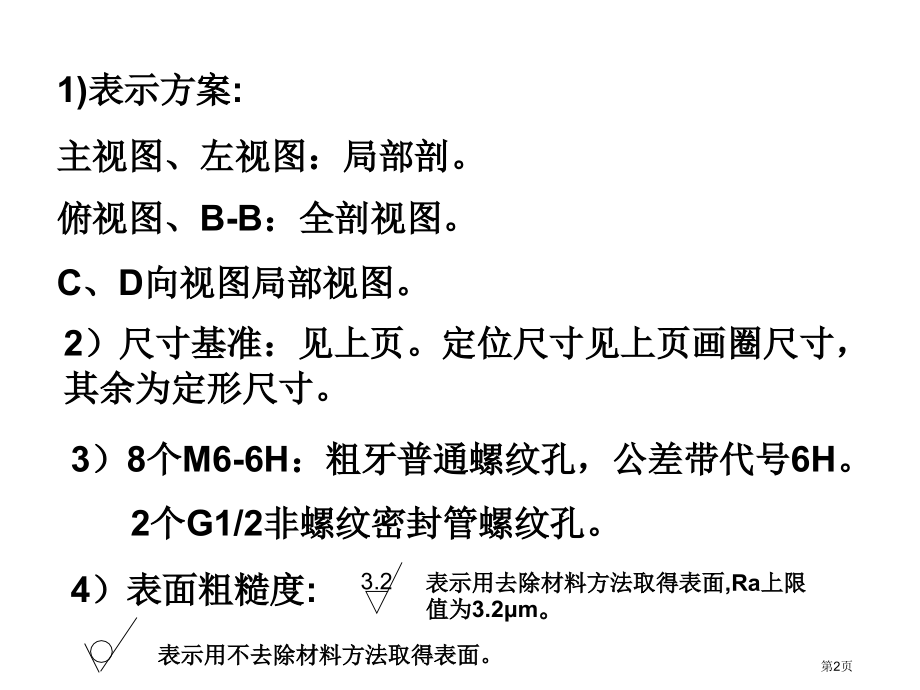

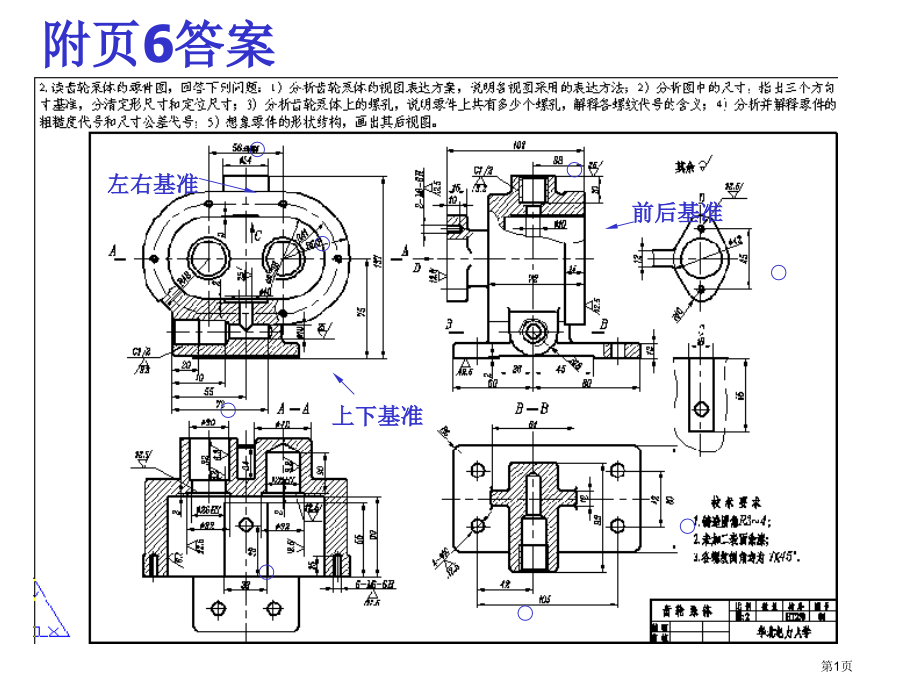

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,附页6答案,左右基准,前后基准,上下基准,第1页,1)表示方案:,主视图、左视图：局部剖。,俯视图、B-B：全剖视图。,C、D向视图局部视图。,2）尺寸基准：见上页。定位尺寸见上页画圈尺寸，其余为定形尺寸。,3）8个M6-6H：粗牙普通螺纹孔，公差带代号6H。,2个G1/2非螺纹密封管螺纹孔。,4）表面粗糙度:,3.2,表示用去除材料方法取得表面,Ra上限值为3.2,m。,表示用不去除材料方法取得表面。,第2页,5)后视图,尺寸公差：,62H8表示基本尺寸为62基准孔，公差等级为8级，查表可得其上下偏差值为+0.046和0。,返回,第3页,返回,齿轮泵体形状结构,第4页,
