地下车库挡墙防水施工方案.doc

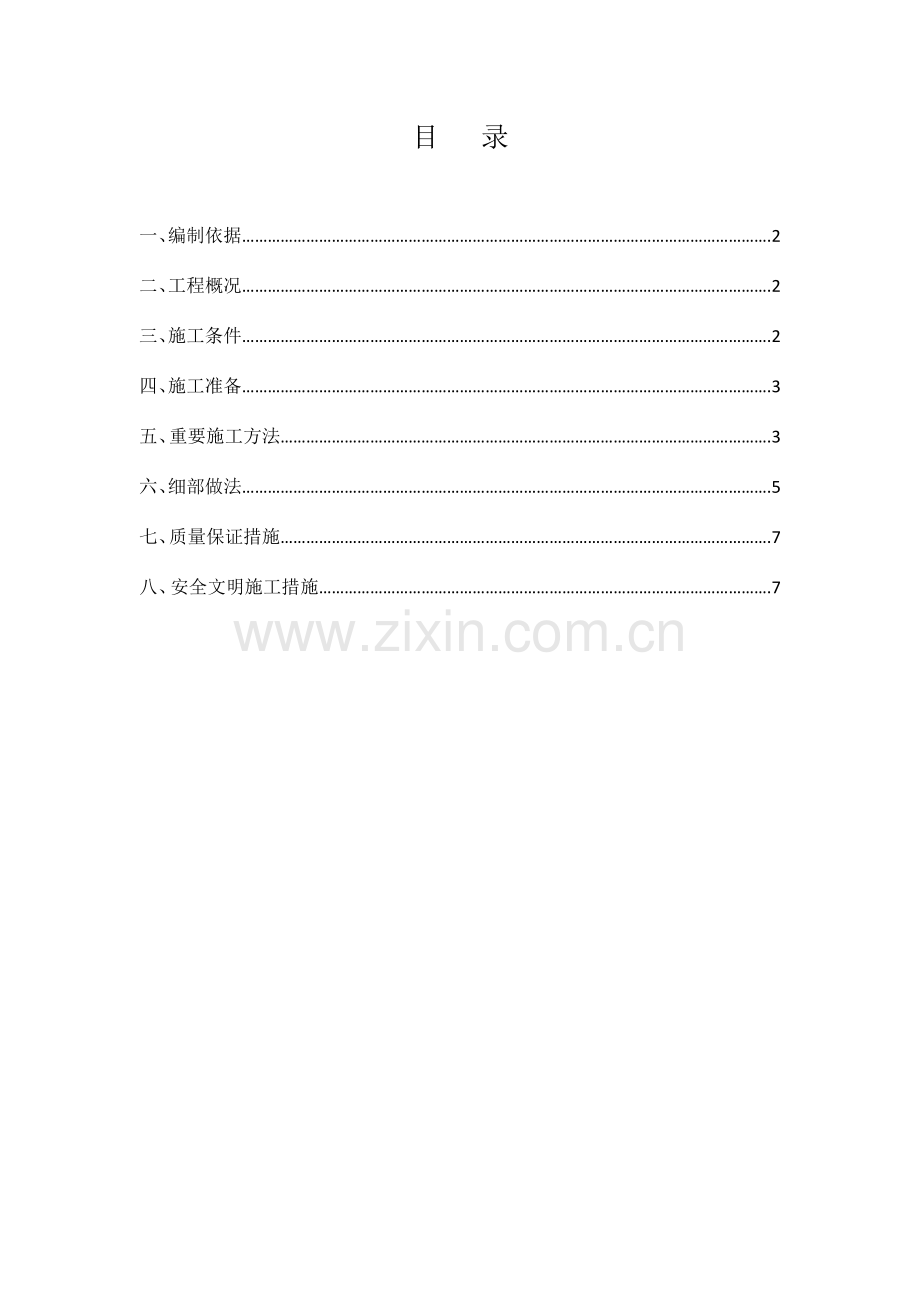

目 录

一、编制依据…………………………………………………………………………………………………………….2
二、工程概况…………………………………………………………………………………………………………….2
三、施工条件…………………………………………………………………………………………………………….2
四、施工准备…………………………………………………………………………………………………………….3
五、重要施工方法…………………………………………………………………………………………………….3
六、细部做法…………………………………………………………………………………………………………….5
七、质量保证措施…………………………………………………………………………………………………….7
八、安全文明施工措施…………………………………………………………………………………………….7

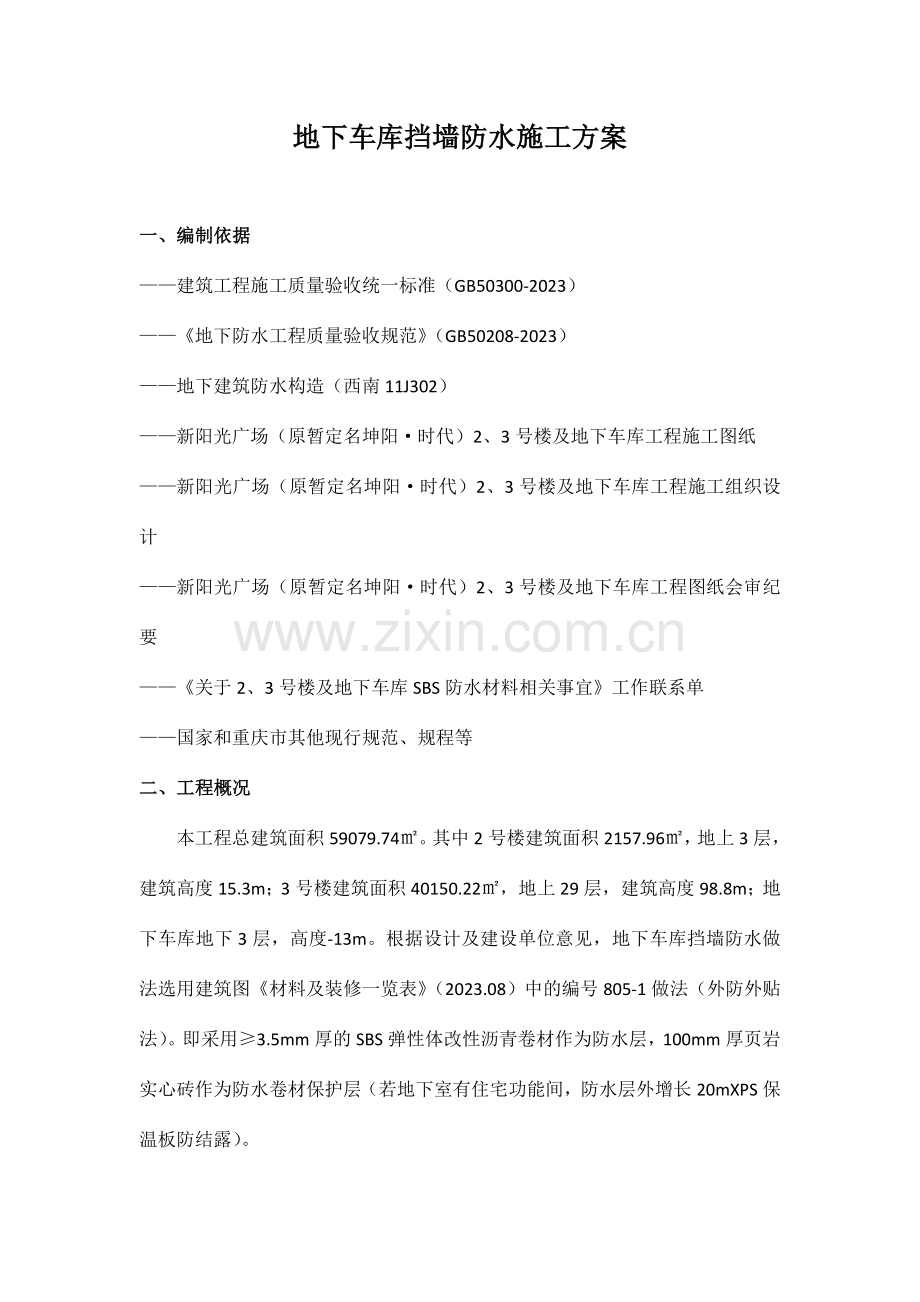

地下车库挡墙防水施工方案

一、编制依据
——建筑工程施工质量验收统一标准（GB50300-2023）
——《地下防水工程质量验收规范》（GB50208-2023）
——地下建筑防水构造（西南11J302）
——新阳光广场（原暂定名坤阳·时代）2、3号楼及地下车库工程施工图纸
——新阳光广场（原暂定名坤阳·时代）2、3号楼及地下车库工程施工组织设计
——新阳光广场（原暂定名坤阳·时代）2、3号楼及地下车库工程图纸会审纪要
——《关于2、3号楼及地下车库SBS防水材料相关事宜》工作联系单
——国家和重庆市其他现行规范、规程等
二、工程概况
本工程总建筑面积59079.74㎡。其中2号楼建筑面积2157.96㎡，地上3层，建筑高度15.3m；3号楼建筑面积40150.22㎡，地上29层，建筑高度98.8m；地下车库地下3层，高度-13m。根据设计及建设单位意见，地下车库挡墙防水做法选用建筑图《材料及装修一览表》（2023.08）中的编号805-1做法（外防外贴法）。即采用≥3.5mm厚的SBS弹性体改性沥青卷材作为防水层，100mm厚页岩实心砖作为防水卷材保护层（若地下室有住宅功能间，防水层外增长20mXPS保温板防结露）。
依据地下建筑防水构造（西南11J302）及《地下防水工程质量验收规范》（GB50208-2023），“铺贴卷材时应在基层上涂刷基层解决剂”，故本项目地下车库挡墙防水做法即为：基层解决，刷冷底子油一道、卷材防水层及M5水泥砂浆砖砌保护层。
本工程挡墙防水采用热粘法施工，其中防水顶面至室外地坪，底部至挡土墙基础顶部，详见细部做法图。
三、施工条件
1、基层必须牢固干净，无松动、起砂、空鼓、脱皮等缺陷；
2、基层表面应平整光滑、均匀一致，其平整度用2m直尺检查，面层与直尺间最大空隙不得大于5mm；
3、阴阳角应做成均匀一致，阴角为平整光滑的圆弧，阳角为钝角。
4、 防水层施工环境气温规定，因该工程采用热溶法，故环境温度不低于-10℃。
四、施工准备
1、技术准备
施工前应对图纸审核，了解本工程施工图中的防水细部构造和技术规定，并依据防水工程施工方案或技术措施，做好上岗前培训和技术交底。
2、材料准备
选用有出厂合格证和有性能检测报告的金泰相应防水材料，并符合《关于2、3号楼及地下车库SBS防水材料相关事宜》工作联系单中相关规定。材料进场后，防水卷材必须按规定进行抽样复验批量取样，复检合格后方可使用。
五、重要施工方法

挡墙防水做法图
1、基层解决：
1）、基层规定：基层平整、坚实、洁净，且基本干燥，表面无浮土、砂粒、污物及松动石子等。
2）基层解决方法：
蜂窝、麻面：砼基层表面局部有少量的蜂窝、麻面，应在防水层施工前，先细致剔凿并用水冲洗干净，然后再用素浆（灰水比为：1:0.4）认真擦缝，使之嵌满孔隙，干燥后用细砂纸认真磨平；
模板拼缝错缝处：人工用钢筋錾子细致剔凿，使之平顺，然后用手提式磨光机细致磨平；
表面污染：砼面如有灰土、油污，应用皂角水、洗涤精等认真擦洗，冲洗干净后晾干；
止水螺栓眼：将螺栓眼处垫木剔除，沿螺栓根部将螺栓割除，并将螺栓眼周边细致凿毛，用水湿润后，采用1:2的水泥防水砂浆压平抹光；
规定防水层施工时，基层必须基本干燥，局部不干燥处可用喷灯进行烘烤；
2、涂刷基层解决剂（冷底子油）。涂基层SBS冷底油前，要一方面检查找平层的质量和干燥限度并加以清洁解决，符合规定后方可进行底油涂刷，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位，对不符合规定的部位要及时修补解决。
1）、施工时先将SBS冷底子油搅拌均匀。
2）、基层SBS冷底油涂刷前，应根据基层解决剂干燥时间的长短和施工进度快慢拟定。
3、卷材粘贴：
1）先做好节点→附加层→细部解决→铺贴卷材→验收→砖砌保护层。
2）、卷材的铺贴采用滚铺法。大面积粘贴自下而上进行。
1）、起始端卷材的铺贴：将卷材置于起始位置，裁剪并调试好长、短方向搭接缝，施展卷材1000mm左右，掀开已展开的部分，启动喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。
2）、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长、短边搭接宽度应符合下表4.3.6规定。

操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。移动速度要控制合适，以刚好熔去隔离纸为宜。烫板和喷枪要密切配合，以免烧损卷材。排气和辊压方法与前述相同。
3）、复杂部位附加增强层的铺贴
其要点为：需增强部位基层一般需涂刷一遍SBS冷底油作基层解决，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。
4）、在阴阳角交接处、穿墙套管、天沟、落水口、收头等接点部位，必须仔细铺平、贴紧、压实、收头牢固，符合设计规定和防水工程技术规范等有关规定。
5）对各种管口部位在施工中宜采用电热式电吹风进行封边收口。不宜采用明火喷枪以免熔坏各种管口。
5、验收。防水层施工完毕后，隐蔽前，及时提请监理等单位予以验收，做好隐蔽验收记录，验收合格后，方可进入下道工序施工。
6、保护层。采用M5水泥砂浆砌筑。其中砖砌保护层不得一次砌筑过高（≤2m），与挡墙外回填交叉进行施工。
六、细部做法
1、鉴于挡墙条基宽度及挡墙厚度关系，防水层底部及附加层做法如下：

2、防水卷材收头位置
密封膏密封，根据实际情况，必要时，增设水泥钉及金属压条。

3、施工缝处解决

七、质量保证措施
1、火焰加热器加热卷材应均匀，不得加热局限性或烧穿卷材；
2、卷材表面热熔后应立即滚铺，排除卷材下面的空气，并粘结牢固；
3、铺贴卷材应平整、顺直，搭接尺寸准确，不得有扭曲、褶皱；
4、卷材接缝部位应溢出热熔的改性沥青胶料，并粘结牢固，封闭严密；
5、所用防水卷材及其配套材料必须合格；作业人员具有较强防水作业技术能力；
6、严禁在雨天、雪天和五级风以上时施工，其施工的环境温度不得小于-10℃。
7、防水层施工完毕后，做好成品保护工作。
八、安全文明施工措施
1、进入施工操作现场必须戴好安全帽及安全带；进行防水工程施工时统一施工人员的着装，以便于施工现场的生产、安全管理。
2、防水材料和施工机具应妥善保管，避免暴晒雨淋。不应存放于人较易触及的地方。
3、对施工现场的各自防护装置和安全标志不得随意挪动或拆改。
4、必须严格执行操作规程，不得违章作业，不得冒险蛮干。
5、进场材料做到不乱堆不乱放，施工过程中剩余的边角余料，材料包装等，严禁乱扔乱放；要集中存放，集中清运和解决。
6、热粘过程中，做好消防工作，避免引发火灾；
7、施工完毕后，做到工完场清。
