拉拔线材基础知识培训.ppt

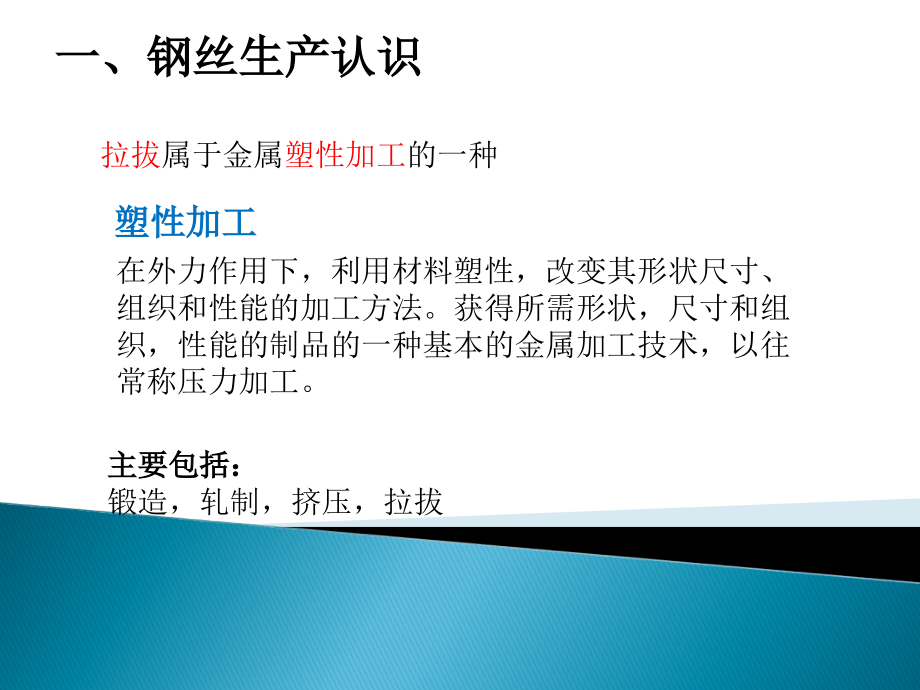

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,拉拔,属于金属,塑性加工,的一种,塑性加工,主要包括：,锻造，轧制，挤压，拉拔,在外力作用下，利用材料塑性，改变其形状尺寸、组织和性能的加工方法。获得所需形状，尺寸和组织，性能的制品的一种基本的金属加工技术，以往常称压力加工。,一、钢丝生产认识,拉丝,拉管,挤压,一、钢丝生产认识,普通钢丝,钢丝产品：,一、钢丝生产认识,钢丝绳,一、钢丝生产认识,自行车辐条（45钢）,一、钢丝生产认识,钢丝网,一、钢丝生产认识,钢丝球,一、钢丝生产认识,琴弦钢丝,一、钢丝生产认识,弹簧,一、钢丝生产认识,一、钢丝生产认识,钢丝的分类：,钢丝分类及术语,GB341,89,一）按横截面形状,二）按尺寸,三）按化学成分,四）按最终热处理方法,五）按表面加工状态,六）按抗拉强度,七）按用途,一、钢丝生产认识,钢丝的分类：,（一）按横截面形状,圆形钢丝、异形钢丝、方形钢丝、矩形钢丝、菱形钢丝、扁形钢丝、梯形钢丝、三角形钢丝、六角形钢丝、椭圆形钢丝、弓形钢丝、扇形钢丝、半圆形钢丝、,z,字形钢丝、周期断面钢丝、特殊断面钢丝。,钢丝绳断面,一、钢丝生产认识,（二）按尺寸,1,、细钢丝（直径或截面尺寸,0.10,0.50mm,）,2,、较细钢丝（直径或截面尺寸,0.50,1.50mm,）,3,、中等钢丝（直径或截面尺寸,1.50,3.0mm,）,4,、较粗钢丝（直径或截面尺寸,3.0,6.0mm,）,5,、粗钢丝（直径或截面尺寸,6.0,8.0mm,）,6,、特粗钢丝,(,直径或截面尺寸,8.0mm),一、钢丝生产认识,（,三）按化学成分,1,、低碳钢丝（含碳量,0.25,）,2,、中碳钢丝（含碳量,0.25,0.60,）,3,、高碳钢丝（含碳量,0.60,）,4,、低合金钢丝（合金元素总量,5.0,）,5,、中合金钢丝（合金元索总量,5.0,10.0,）,6,、高合金钢丝（合金元素,10.0,）,7,、特殊性能合金丝,一、钢丝生产认识,（四）按最终热处理方法,退火钢丝、正火钢丝、淬火并回火,(,调质,),钢丝、索氏体化处理钢丝、固溶处理钢丝。,（五）按表面加工状态,1,、按加工方法,分为冷拉钢丝、冷轧钢丝、热拉钢丝、直条钢丝、银亮钢丝（分为抛光钢丝、磨光钢丝）。,2,、按表面状态,分为光面钢丝、光亮热处理钢丝、酸洗钢丝、黑皮钢丝、镀层钢丝,(,镀锌、镀锡、镀铜、镀铝和其他镀层,),一、钢丝生产认识,（六）按抗拉强度,1,、低强度钢丝（抗拉强度,500MPa,）,2,、较低强度钢丝（抗拉强度,500,800MPa,）,3,、普通强度钢丝（抗拉强度,800,l000MPa,）,4,、较高强度钢丝（抗拉强度,l000,2000MPa,）,5,、高强度钢丝（抗拉强度,2000,3000MPa,）,6,、超高强度钢丝（抗拉强度,3000MPa,）,一、钢丝生产认识,（七）按用途,一般用途钢丝、焊接钢丝、捆扎包装钢丝、制钉钢丝、制网钢丝、制绳钢丝、链条钢丝、印刷工业钢丝、冷顶锻或冷冲压钢丝、钢芯铝绞线钢丝、铠装电缆钢丝、架空通讯钢丝、针布钢丝、制针钢丝、弹簧钢丝、琴弦钢丝、轮胎钢丝、胶管钢丝、不同结构钢丝、辐条钢丝、钟表业钢丝、易切削钢丝、滚动轴承钢丝、工具钢丝、预应力钢丝、医疗器械钢丝、精密元件丝、电阻、电热丝、不锈耐蚀丝、其他用途丝。,一、钢丝生产认识,表面准备,热处理,拉 拔,镀（涂）层,按成品钢丝的不同需要，可能还需对高表面要求钢丝用,线材扒皮、钢丝磨光,等辅助工序。,四,大,主,要,工,序,1,、表面准备,目的,：去除氧化皮和涂覆润滑载体。,氧化皮危害：金属氧化皮的存在会造成钢丝表面缺陷和模具过早损坏，甚至会阻塞模孔，致使拉拔断裂。,去除氧化皮的方法：机械法、化学法、机械化学相结合。,涂覆润滑载体：比较通用是磷化膜涂覆后加上皂液、石灰液或硼砂液浸渍后烘干等方法。,弯曲法,（,八辊剥壳机）,满足钢丝加工性能的需要，包括盘条的热处理和半成品钢丝的热处理。,为满足钢丝最终性能的热处理，包括成品钢丝的工艺性能和最终理化性能的要求,主,要,目,的,2,、热处理,索氏体,3,、拉拔,经表面准备后的线坯，通过,轧尖机,，将端部,轧细,，然后通过比线坯直径小的,模具,，在拉丝机,拉拔力,和模壁,压力,的作用下（还有摩擦力），在模孔中进行,塑性变形,，从而获得与模孔断面形状相同的钢丝。,为保证钢丝的性能和拉丝工序的顺利进行，必须要有相应的,拉丝机,、,润滑剂,、,冷却条件,、,模具,、,对焊机,等和熟练的,操作技能,相配合。,冷却、润滑、模具,被称为拉丝过程的,三大要素,。,轧尖过程,轧尖机,拉拔过程,模具,多次拉丝机,拉丝过程过程,4,、镀,(,涂,),层,目的,：提高钢丝的防腐性能和某些特殊性能的要求。,金属镀层方法,：热浸镀、电镀和化学镀。,非金属涂层方法,：熔涂或静电喷涂。,金属覆盖在钢丝上称为,“,镀,”,。,非金属覆盖称为,“,涂,”,。,拉拔钢丝的原料是线材。,线材大多用卷材机卷成盘卷供应，故又称为盘条或盘圆。,线材主要用作钢筋混凝土的配筋和焊接结构件或再加工（如拔丝等）原料。,盘条,三、原料介绍,盘条又根据轧机的不同又分为：,高速线材（,高线,）和普通线材（,普线,）两种。,高线,是指用高速无扭轧机轧制的盘条。轧制速度在,80160m/s,。,普线,是指用普通轧机（一般是横列式复二重轧机）轧制的盘条。轧制速度,2060m/s,。,高线,三、原料介绍,普通碳素结构钢线材,优质碳素结构钢线材,焊条钢线材,合金钢线材,1,、普通碳素结构钢线材,*有,Q195,、,Q215,、,Q235,、,Q255,、,Q275,五种牌号。,*用途：用于生产各种光面或镀锌低碳钢丝,(,俗称铁丝,),，织网丝、架空通讯用丝，以及建筑结构用丝，各种民用丝，文教用丝等。,四、原料的类别,四、原料的类别,2,、优质碳素结构钢,*一共有,31,个牌号：,08F,、,10F,、,15F,、,08,、,10,、,15,、,20,、,25,、,30,、,35,、,40,、,45,、,50,、,55,、,60,、,65,、,70,、,75,、,80,、,85,、,15Mn,、,20 Mn,、,25 Mn,、,30 Mn,、,35 Mn,、,40 Mn,、,45 Mn,、,50 Mn,、,60 Mn,、,65 Mn,、,70 Mn,。,*,用途,：,生产碳素弹簧钢丝、油淬火碳素弹簧钢丝，预应力钢丝、高强度优质碳素结构钢丝、镀锌钢丝、镀锌钢绞线、回火胎圈钢丝、制绳用钢丝、钢芯铝绞线用镀锌钢丝、伞骨钢丝、自行车幅条钢丝、胶管钢丝等。,四、原料的类别,3,、焊接用钢盘条,*钢种可分为：,碳素焊条钢,焊接用不锈钢,合金焊条钢,共49个牌号。,*用途：生产各种焊条用钢丝，例如电弧焊、气焊、自动焊、气体保护焊等焊条用钢丝。,四、原料的类别,四、原料的类别,4,、合金钢线材,钢种可分为：,合金结构钢,合金工具钢,特殊性能用钢,四、原料的类别,1,、中国的盘条标准,GB4241-84,焊接用不锈钢盘条,ZBH44004-88,制绳钢丝用无扭控冷热轧盘条,YB/T5100-93,钢琴丝用盘条,YB(T)17-92,制绳钢丝用优质碳素钢盘条,YB(T)18-92,普通碳素钢盘条,GB/T 701-1997,低碳钢热轧圆盘条,GB/T 3429-2002,焊接用钢盘条,GB/T 4241-2006,焊接用不锈钢盘条,GB/T 4354-1994,优质碳素钢热轧盘条,GB/T 4356-2002,不锈钢盘条,GB/T 14981-2004,热轧盘条尺寸、外形、重量及允许偏差,四、原料的质量要求,2,、线材的技术要求,尺寸精度,内在质量,表面质量,力学性能,盘 重,包 装,标 志,运 输,储 存,四、原料的质量要求,（,1,）尺寸精度,尺寸公差,国家标准规定为,:,普通精度,0.50mm,较高精度,0.30mm,。通常在距线材两端不小于,1.5,米,(,普线,),或不小于,6,米,(,高线,),处测量。,不圆度,不圆度：是指线材同一横截面上最大直径与最小直径之差。,一般情况下线材的不圆度规定为不大于直径公差的,0.5,倍。,四、原料的质量要求,（,2,）内在质量,盘条的这些内部缺陷主要由冶炼不当造成的。,盘条的内部缺陷主要指：,缩孔,气泡,收缩疏松,非金属夹杂,脱碳,四、原料的质量要求,缩孔,气泡,非金属夹杂,脱碳,四、原料的质量要求,（,3,）表面质量,b.,折叠,折叠是盘条表面常见的缺陷，它的产生主要是因上一道孔型中轧出的耳子或飞翅经下一道孔型压入盘条表面并与表面焊合不好所形成。,折叠会使钢丝成品的弯曲、扭转、疲劳等性能降低。,a.,耳子,*,耳子是平行于盘条轴线方向上的条状凸起。,*由于轧制时孔型过充满或导卫不正造成的。,*耳子的产生使盘条尺寸超出公差，并给下一道轧出的盘条表面易造成折迭或拉拨钢丝时使模子爆裂，钢丝表面出现沟纹。,四、原料的质量要求,d.,分层,分层指盘条分离成两半或多层，破坏了盘条的完整性。,产生原因,：,A,、钢锭中的气泡轧制时不能焊合。,B,、钢锭缩孔切除不净。,C,、钢锭中非金属夹杂过多。,D,、轧制时不均匀变形造成的头部开花等。,e.,结疤,指盘条表面出现的一种钢质翘皮，它与盘条本身粘合，呈,“,指甲,”,形，厚薄不一。在盘条全长上呈无规则的分布。,产生原因,：,A,、铸锭时涂油不良使钢锭表面形成凸瘤，轧后被展开造成的。,B,、锭坯表面氧化铁皮过厚，轧时被压入表面形成的。,c.,裂缝,裂纹常是纵向开裂的细纹或细条，呈连续或不连续分布。产生原因：,A,、钢锭皮下气孔或非金属夹杂经热轧后暴露于外表面形成。,B,、轧钢时，钢坯加热不当（过烧或加热不均）而引起表面龟裂。,C,、导卫装置不良，刮伤盘条表面等。,四、原料的质量要求,(4),、力学性能,GB/T699,优质碳素结构钢,标准对不同牌号的线材提出了,抗拉强度、屈服强度、断面收缩率、断后伸长率,等要求。,四、原料的质量要求,(5),、线材单重(卷重),*线材单重是指热轧后的每盘重量。,*增加线材的重量，是减少接头次数，实现高速拉拔、方便操作、提高生产效率和钢丝、钢丝绳产品质量的重要措施之一。采用大盘重的线材是实现高速拉丝的必须条件。,四、原料的质量要求,
