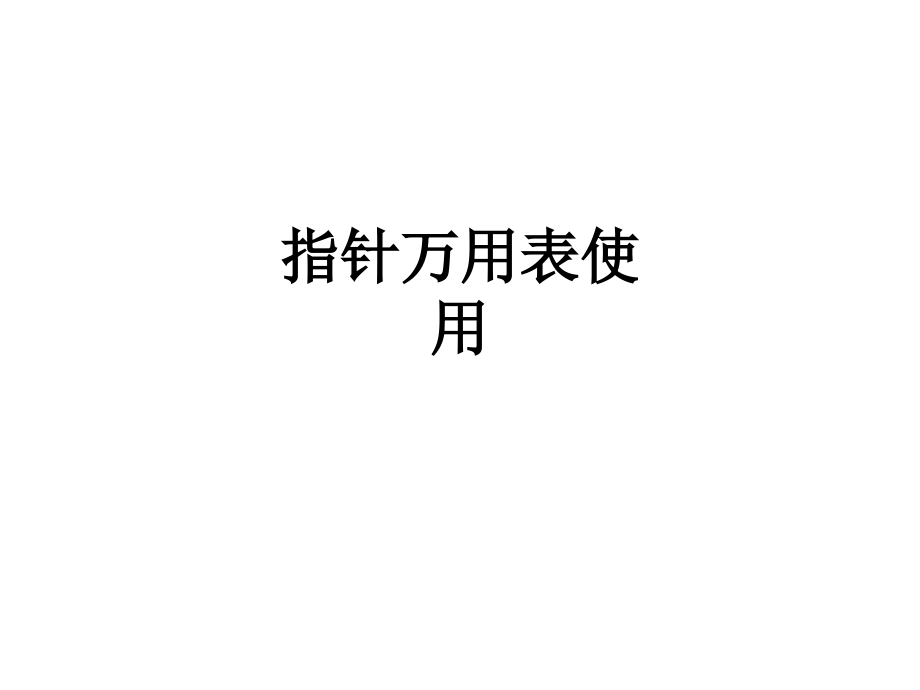

指针万用表使用.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,指针万用表使用,一、转换开关（档位）,转换开关,二、表头,表盘刻度标尺,万用表的使用注意事项,1、插孔的选择,2、被测电量的选择和量程的选择,选择量程时，,尽量要使指针指在满刻度的1/3到2/3的位置,，这样测量结果比较准确。,3、数值的读取，注意读数,时人的眼睛要与表盘刻度垂直,，即指针与其影子重合。,4、注意事项：,（1）使用前，先进行“,机械调零,”，即在无被测电量时，使用万用表指针指在零电压或零电流的位置上。,万用表的使用注意事项,（2）在使用万用表过程中，不能用手接触表笔的金属部分。,（3）在测量某一电量时，,不能在测量的同时换挡,，尤其是测量高电压或大电流时，如需换挡，应先断开表笔，换档后再测量。,（4）,使用时必须水平放置万用表,，以免造成误差。,（5）使用完毕，应将转换开关置于“OFF”档或,交流电压的最大档（即 1000V），,若长期不用，需取出电池。,（6）表笔的握法,直流电压的测量,根据档位选刻度线读数,计算每一个小格几伏,计算：刻度值=刻度加上多余格数值,计算：倍率=档位/满刻度值,读数=刻度值x倍率,直流电压读数练习,已知：档位调至直流电压500V,第二种方法：选择50V档位,1、刻度值：20+7*1=27V,2、倍率：500/50=10V,3、读数：27*10v=270V,第一种方法：选择250V档位,1、刻度值：100+5*7=135V,2、倍率：500/250=2V,3、读数：135*2v=270V,电阻读数练习,已知：档位调至电阻档Rx10,1、刻度值：15+3.8*1=18.8,2、倍率：x10,3、读数：18.8*10,=188,注意：,利用电阻档可检测电路短路和开路,开路：电阻值无穷大（指针不动）,短路：电阻值接近零（指针偏转最大）,表,表读数练习,122,1.50k,三、读数,练习1：已知测量档位调至直流电压档50V,练习2：已知测量档位调至直流电压档500V,练习3：已知测量档位调至直流电流档50mA,练习4：已知测量档位调至电阻档x10,24V,240V,24mA,180,练习5：已知测量档位调至直流电压档10V,练习6：已知测量档位调至交流电压档250V,练习7：已知测量档位调至直流电流档0.5mA,练习8：已知测量档位调至电阻档x1K,7.2V,180V,0.36mA,6.5k,万用表的读数方法,02.5V交流读最下刻度,欧姆表读最上刻度乘以倍率,其它电压电流均读中间刻度,如图示多用电表，选择开关分别置于下列位置时的读数是：,100,10V量程,250V量程,5mA量程,2.5V交流量程,1.00k,6.2V,155V,3.10mA,1.85V,3、电容器的检测方法,固定电容器的检测方法,a、检测10PF以下的小电容。检测方法如图 所示。,3、电容器的检测方法,固定电容器的检测方法,b、检测10PF0.01F的电容。首先用万用表P10K挡测试一下电容有无短路漏电现象，在确认电容无内部短路或漏电后，采用图所示的电路可测出固定电容器是否有充电现象，进而判断其好坏，万用表先用R1k挡。,3、电容器的检测方法,固定电容器的检测方法,C、检测0.01F以上的固定电容器。对于0.01F以上的固定电容，可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量，测试方法如图所示。,4、电感器的检测方法,使用万用表的电阻挡，测量电感器的通断及电阻值大小，通常是可以对其好坏作出鉴别判断的。将万用表置于挡、红、黑表笔各任接电感器的任一引出端，此时指针应向右摆动，根据测出的电阻值大小，可具体分下述三种情况进行鉴别。,被测电感器电阻值太小，说明电感器内部线圈有短路性故障，注意测试操作时，一定要先认真将万用表调零，并仔细观察针向右摆动的位置是否确实到达零位，以免造成误判，当怀疑色码电感器内部有短路性故障时，最好是用挡反复多测几次，这样才能作出正确的鉴别。,被测电感器有电阻值，色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线线径、绕制圈数有直接关系，线径越细，圈数越多，则电阻值越大，一般情况下用万用表挡测量，只要能测出电阻值，则可认为被测电感器是正常的。,被测电感器的电阻值为无穷大，这种现象比较容易区分，说明电感器内部的线圈或引出端与线圈接点处发生了断路性故障。,5、二极管的检测方法,判别正、负电极a、观察外壳上的符号标记。如图1-6所示，通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端则为负极。,b、观察外壳上的色点。如图5-7所示，在点接触二极管的外壳上，通常标有极性色点（白色或红色）。一般标有色点的一端即为正极，还有二极管上标有色环，带色环一端为负极。,5、二极管的检测方法,判别正、负电极a、观察外壳上的符号标记。如图所示，通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端则为负极。,二极管的符号标记,b、观察外壳上的色点。如图5-7所示，在点接触二极管的外壳上，通常标有极性色点（白色或红色）。一般标有色点的一端即为正极，还有二极管上标有色环，带色环一端为负极。,二极管上的色点,c、观察玻璃壳内触针。对于点接触二极管，如果标记已模糊不清，可以将外壳上的黑色或白色漆层轻轻刮起掉一点，透过玻璃观察二极管的内部结构，有金属触针的一端就是正极。,用万用表判断二极管的正、负极,d、用万用表测量判别。如图所示，将万用表置于R1K挡，先用红、黑表笔任意测量二极管两端子间的电阻值，然后交换表笔再测量一次，如果二极管是好的，两次测量结果必定出现一大一小。以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。,鉴别质量好环，检测方法如图,1-9,所示，将万用表置于R1K挡，测量二极管的正反向电阻值，完好的锗点接触型二极管，正向电阻在1K左右，反向电阻在300K以上，硅面接触型二极管的正向电阻在7K左右，反向电阻为无穷大，总之，二极管的正向电阻越小越好，反向电阻越大越好，若测得的正向电阻太大或反向电阻太小，都表明二极管检波与整流效率不高。如果测得正向电阻为无穷大，说明二极管的内部断路，若测得的反向电阻接近于零，则表明二极管已经击穿，内部断路或击穿的二极管都不能使用。,图,1-9测量二极管的正、反向电阻鉴别别好坏,7、三极管的检测方法,1）、用指针式万用表判断晶体三极管好坏及判别三极管的e、b、c电极,三极管的管脚必须正确辨认,，否则，接入电路不但不能正常工作，还可能烧坏晶体管。己知三极管类型及电极，指针式万用表判别晶体管好坏的方法如下:,测 NPN 三极管:将万用表欧姆挡置 R 100 或 R lk 处,把黑表笔接在基极上,，将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小，再将红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都很大，则说明三极管是好的。,测 PNP 三极管:将万用表欧姆挡置 R 100 或 R lk 处,把红表笔接在基极上,，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都较小，再将黑表笔接在基极上，将红表笔先后接在其余两个极上，如果两次测得的电阻值都很大，则说明三极管是好的。,当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是 PNP 型),并辨别出e、b、c三个电极。测试方法如下:,贵州电子信息职业技术学院,用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 R 100 或Rlk 处,先假设三极管的某极为基极,并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大(约为几千欧至几十千欧),则假设的基极是正确的,且被测三极管为 PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为基极，再重复上述测试。,判断集电极c和发射极e:仍将指针式万用表欧姆挡置 R 100或R 1k 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极(不能使b、c直接接触),通过人体,相当 b、C 之间接入偏置电阻,如图 1-12(a)所示。读出表头所示的阻值,然后将两表笔反接重测。若第一次测得的阻值比第二次小,说明原假设成立,因为 c、e 问电阻值小说明通过万用表的电流大,偏置正常。其等效电路如图1-12(b)所示,图中,V,CC 是表内电阻挡提供的电池,R,为表 内阻,R,m 为人体电阻。,图 1-12 用指针万用表判别三极管 c、e 电极,请判断,1、直流电压刻度盘中的刻度线是不均匀的。（）,2、万用表是一种不需要做任何调零就可使用的仪表。（,）,3、万用表的指针磁电系统工作的。（,）,4、万用表测量电阻时，如果档位需要更换，无需再调零。（）,5、万用表的结构有表头、测量电路、转换开关等。（）,6、万用表每次用完后需复位到交流最大电压档位处。（）,、为保证测量精度，指针需偏转到满刻度的位置。（）,、在测量电压未知的情况下，可调至中间档位试测一下。（）,9、测量电阻读数时，倍率就是所选档位。（）,10、测量电阻读数是从左往右读数的。（）,11、电阻档的刻度是均匀分布的。（）,12、可以利用电阻档检测电路开路和短路情况。（）,请判断,1、直流电压刻度盘中的刻度线是不均匀的。（,）,2、万用表是一种不需要做任何调零就可使用的仪表。（,）,3、万用表的指针磁电系统工作的。（,）,4、万用表测量电阻时，如果档位需要更换，无需再调零。（,）,5、万用表的结构有表头、测量电路、转换开关等。（,）,6、万用表每次用完后需复位到交流最大电压档位处。（,）,、为保证测量精度，指针需偏转到满刻度的位置。（,）,、在测量电压未知的情况下，可调至中间档位试测一下。（,）,9、测量电阻读数时，倍率就是所选档位。（,）,10、测量电阻读数是从左往右读数的。（,）,11、电阻档的刻度是均匀分布的。（,）,12、可以利用电阻档检测电路开路和短路情况。（,）,作 业,一、万用表可以测量哪些物理量？,二、万用表分类哪两类？,三、万用表的主要结构有哪些？,四、万用表有几个转换开关？,五、万用表测试电压时应注意哪些步骤？,六、万用表测试电阻时应注意哪些步骤？,七、交直流电压读数如何读取？,八、如图是一个万用表的刻度盘，当万用表选择开关置于“30mA”档时，测出的电流强度为,；当选择开关置于“12V”档时，测出的电压为,;,0,3,6,100,如图是一个万用表的刻度盘，当万用表选择开关置于“,30mA,”档时，测出的电流强度为,；当选择开关置于“,12V,”档时，测出的电压为,;,0,3,6,100,20.0mA,8.0V,返回,
