南水北调中线一期工程总干渠方城段第八施工标段
渠道半挖半填段渠堤翻压施工方案

1、编制总则
1.1 工程概况
为进一步指导总干渠半挖半填段渠堤翻压施工，统一施工工艺、翻压填筑标准，施工技术规定、施工质量控制要点，保证施工质量和工程安全，特制定本施工方案。
南水北调中线方城段八标半挖半填段渠堤翻压施工设计施工桩号为175+111～177+201，长度2090m。渠底设计宽度21.06m，边坡1：2.0。
依据招标文献及设计图纸提供的条件，本施工段内的开挖的土方为弱膨胀土，可以作为两侧干渠的渠堤填筑土料，渠底填筑范围规定进行原土翻压，翻压深度为50cm，全挖段与半挖半填段接头处翻压深度为100cm。
1.2编制依据
1. 《南水北调中线招标文献及图纸》
2. 《堤防工程施工规范》SL260-199
3. 《水利水电工程施工组织设计规范》SL303-2023
4. 《碾压式土石坝施工规范》DL/T5129-2023
5. 《土工实验规程》SL237-1999
6.《南水北调中线一期工程总干渠渠道设计补充技术规定（试行）》NSBD-ZGJ-1-35
7. 《南水北调中线一期工程渠道工程施工质量评估验收标准（试行）》（NSBD7-2023）

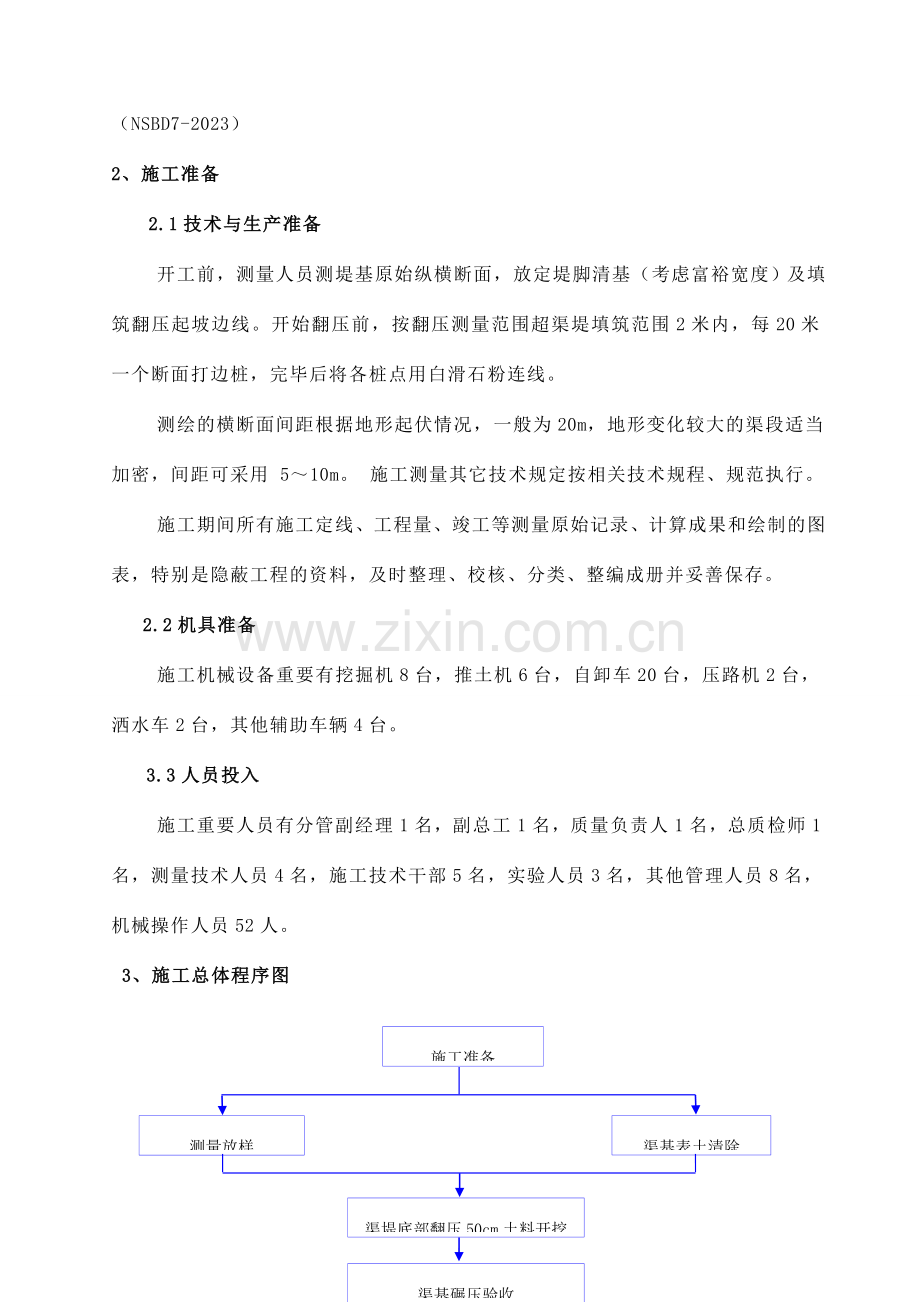

2、施工准备
2.1技术与生产准备
开工前，测量人员测堤基原始纵横断面，放定堤脚清基（考虑富裕宽度）及填筑翻压起坡边线。开始翻压前，按翻压测量范围超渠堤填筑范围2米内，每20米一个断面打边桩，完毕后将各桩点用白滑石粉连线。
测绘的横断面间距根据地形起伏情况，一般为20m，地形变化较大的渠段适当加密，间距可采用 5～10m。 施工测量其它技术规定按相关技术规程、规范执行。
施工期间所有施工定线、工程量、竣工等测量原始记录、计算成果和绘制的图表，特别是隐蔽工程的资料，及时整理、校核、分类、整编成册并妥善保存。
2.2机具准备
施工机械设备重要有挖掘机8台，推土机6台，自卸车20台，压路机2台，洒水车2台，其他辅助车辆4台。
3.3人员投入
施工重要人员有分管副经理1名，副总工1名，质量负责人1名，总质检师1名，测量技术人员4名，施工技术干部5名，实验人员3名，其他管理人员8名，机械操作人员52人。
3、施工总体程序图
施工准备

渠基表土清除

测量放样

渠堤底部翻压50cm土料开挖

翻压土料分层回填

渠基碾压验收

回填质量实验

实验合格验收

4、施工方法
4.1渠堤基础按照设计规定进行挖掘机配合自卸车及推土机进行清基开挖，清基边线按不少于堤身设计基面边线外200cm 控制，开挖深度按50cm控制，所有清基范围内的腐植土、草皮、树根、废渣、垃圾等应清除，根植土层应堆存在指定位置。
4.2对堤基范围内的坑、沟、槽、井等解决，进行专门设计。
4.3基面清理后及时报验，验收合格后及时进行后续施工。若不能及时施工的，做好基面保护，复工前重新报验。验收前进行地质描述与编录。
4.4渠堤范围内土料开挖，采用挖掘机配合推土机及自卸车施工，将开挖土料装车运至指定地点堆放，并及时覆盖，减少水分流失。
4.5开挖时采用后退法施工，挖掘机及自卸车在清基后的基面上倒退开挖，以减少对开挖后基底的扰动。
4.6开挖时，由测量人员现场控制开挖深度，保证翻压范围及开挖深度。
4.7开挖后基面及时用推土机整平，整平后人工配合，采用铁锹和小推车将基面浮土等杂物清除，保证建基面干净。
4.8基底整平清杂后，邀请监理、业主等相关单位进行联合验收。
4.9联合验收后及时回填，回填采用自卸车将原开挖土料运回，每层按25cm松铺回填。
4.10厚度控制根据车辆大小计算每车运送方量，按25cm摊铺面积计算，平均按梅花点运送卸车。必要时采用现场测量控制厚度。
4.11平整采用推土机平整，碾压采用凸块振动碾碾压。
4.12碾压遍数根据碾压实验拟定的参数控制，压实度根据设计标准不小于0.98，实验采用200mm的环刀取样实验，干密度及含水量符合设计及实验规范规定。
4.13，按项目划分规定每100m为一单元进行验收，下层验收合格后方可进行上层土料的填筑。
5、进度计划安排
由于目前征地拆迁及设计等问题的影响，半挖半填段翻压计划安排在2023年6月10日～2023年7月6日，如遇阻工等影响工期顺延。
6、质量控制
6.1 填筑材料及填筑标准
填筑材料应是从渠道自身开挖获得的合格土料，填筑材料不应含杂土、树根、表土、杂质以及任何其它监理工程师认定为不合格的材料。
对土料场经常检查所取土料的土质情况，土块大小，土料含水量等是否符合填筑规定。当开采料与设计规定差别超过允许范围时，应立即告知相关方面进行分析研究，并确认其可用性或需要采用的工程措施。
填筑土料的含水量宜控制在最优含水率附近，填筑土料的含水量与最优含水率的允许偏差为－2％～＋3％。
6.2填筑与压实
6.2.1填筑作业
6.2.1.1填筑过程中，分别检查和控制铺土厚度、土块大小、含水量、干密度与压实层间结合是否符合设计及施工规定，铺料至堤边时，在设计边线外侧超填足够余量。
6.2.1.2基面起伏不平时，按水平分层由低处开始逐层填筑，不得顺坡铺填。
6.2.1.3分段作业面的长度不宜小于 100m，作业面应采用进占法卸料，分层一次铺料，统一碾压，并配备人力或平土机具参与整平作业，严禁出现界沟。
6.2.1.4已铺土料表面在压实前失水后不满足规定期，应适当洒水湿润，控制填筑土料的含水量，以利充足压实。
6.2.1.5碾压设备优先考虑采用凸块振动碾。若用光面碾压粘性土填筑层，在新层铺料前，应对压光层面进行刨毛解决。铺料与碾压工序宜连续进行，填筑层检查合格后因故未继续施工，因搁置较久或通过雨淋干湿交替，使表面产生疏松层时，复工前进行清除后再复压解决，并进行复验。
6.2.1.6若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时，及时进行解决，并经检查合格后，方准后续施工。
6.2.1.7施工过程中应保证观测设备的埋设安装和测量工作的正常进行，并保护观测设备和测量标志完好。
6.2.1.8对占压堤身断面的上堤临时坡道按补缺口解决，将已板结老土刨松，与新铺土料统一按填筑规定分层压实。
6.2.1.9应按设计图纸控制填筑材料分区轮廓边界。
6.2.1.10渠堤填筑及削坡应按填筑规定及验收标准施工，防止欠填贴坡修补。
6.2.1.11其它技术规定详见《南水北调中线一期工程总干渠渠道膨胀土解决施工技术规定（NSBD-ZXJ-2-01）》和《南水北调中线一期工程总干渠渠道膨胀岩解决施工技术规定（NSBD-ZXJ-2-02）》。
6.2.2压实作业
6.2.2.1严格按照碾压实验拟定的碾压行车速度等填筑施工参数施工。
6.2.2.2分段填筑，各段设立标志，以防漏压、欠压和过压。上下层的分段接缝位置应错开。
6.2.2.3相邻施工段的作业面宜均衡上升，若段与段之间不可避免出现高差时，以斜坡面相接，坡度不陡于1∶5。控制好结合面土料的含水量，边刨毛、边铺土、边压实；压实时压实机械按照平行渠道轴线方向行进，相邻碾压轨迹及相邻材料连接处的碾压轨迹至少有0.5m的搭接，不允许出现漏压。垂直渠轴线的堤身接缝碾压时，跨缝搭接碾压，其搭接宽度不小于 3.0m。
6.2.2.4按设计或相关技术规定做好不同标段、不同填筑期接合部的界面解决，严禁在接合部位措施不到位形成人为结构面。接合部位两侧进行清坡解决，清坡厚度根据超填余量、雨淋冲沟深度、浸水或失水等影响深度拟定，但不小于30cm。对由于交通而形成的超压土体当清除。
缺口的接合部两侧搭接坡度不陡于 1:5，接合部填筑土料的粘粒含量宜比已填筑土体的粘粒含量高5%，但不超过规定的粘粒含量范围。接合部渠堤压实度不小于98%，局部碾压不到的部位可使用小型机具压实，严禁漏压或欠压。接合处碾压后土料因侧向位移，若出现“爬坡”、“脱空”现象，应将其挖除。
6.2.2.5 机械碾压时，宜采用测量监测设备实时监测填筑面的压实作业及质量。
6.2.2.6机械碾压不到的部位，应采用专门夯具夯实，通过工艺实验拟定夯具的夯实参数，夯实时采用连环套打法，夯迹双向套压，夯压夯 1/3，行压行 1/3；分段、分片夯实时，夯迹搭压宽度不小于1/3 夯径。
6.2.2.7加强雨季季节填筑作业面的保护措施。填筑作业面周边做好排水措施，避免积水。填筑作业面可中央凸起向两侧倾斜，以利排泄雨水。降雨来临之前，将已平整尚未碾压的松土，用振动平碾快速碾压形成光面。下雨前施工机械宜撤离填筑作业面，下雨至复工前应避免施工机械穿越和人员践踏填筑作业面。
6.2.2.8因雨天气暂停施工，复工前做好以下工作：排除表层局部积水，并视表土含水率情况可分别采用翻松、晾晒或清除解决；严禁在有积水泥泞和运送车辆走过的填筑面上填土；清理填筑作业面及填筑土料中的积水。
6.2.2.9采用覆盖措施防止已形成的裸露坡面曝晒严重失水或被大气降雨冲刷形成雨淋冲沟。
6.3实验与验收
6.3.1 分层碾压，分层报验，按单元划分对碾压好的区域进行，先进行干密度取样实验，严格按规范及实验规程规定进行干密度及含水量的实验，严格按照规定进行“三检制”，保证渠道土方压实度达成设计规定。
6.3.2 对自检好的断面，立即报验，报请监理等部门验收。
6.3.3 上层通过验收后，方可进行下一层的填筑，绝对严禁未经验收即进行下层填筑。
7、安全保证措施
7.0.1施工区内的安全防范，一方面从宣传上要到位；另一方面，在重要部位安排专人负责安全工作。
7.0.2道路交通安全防护，设立交通提醒标志，以保证过境车辆安全，同时做好机械车辆驾驶人员的安全教育，使他们服从交通指挥，自觉遵守交通规则。
7.0.3现场施工机械施工时，施工人员必须在现场指导施工。
7.0.4施工现场工作人员按照安全生产、文明施工的规定，积极推行施工现场的标准化管理，按施工组织设计，科学组织施工。
7.0.5严禁非操作人员进行机械设备操作。
7.0.6施工机械应按照施工总平面图规定的位置线路停置，不得侵占场内道路，施工机械进场后需通过安全检查，合格后方能使用。
7.0.7施工人员应对的使用劳动保护用品，进入施工现场必须戴安全帽。严格执行操作规程和施工规章制度，严禁违章指挥和违章作业。油库是防火防盗的重点，安排专人看护，并配备消防砂及灭火器等灭火设备。
8、文明施工措施
8.0.1、进入现场施工人员必须佩带安全帽和证明其身份的胸卡上岗证。
8.0.2、现场路面平整，修筑主干施工道路。现场无大面积积水，不随意排放导致污染。
8.0.3、机械设备分区停置。易燃易爆物品严禁混放，垃圾、废料实行“袋装化”集中外运指定地点。
8.0.4、治安保卫：施工现场建立治安保卫制度，协调好周边群众关系，并有专人负责检查贯彻，发明良好的施工和生活环境。
