第二节、 施工现场总平面图

1 施工任务划分
由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。
主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。
施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。
2 施工现场平面布置
（1）布置原则
本工程工程量大、交叉作业多，为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。
（2）布置依据
招标文件有关要求及总公司形象要求；
业主提供的区域布置图；
进度计划及资源需用量计划；
安全文明施工及环境保护要求。

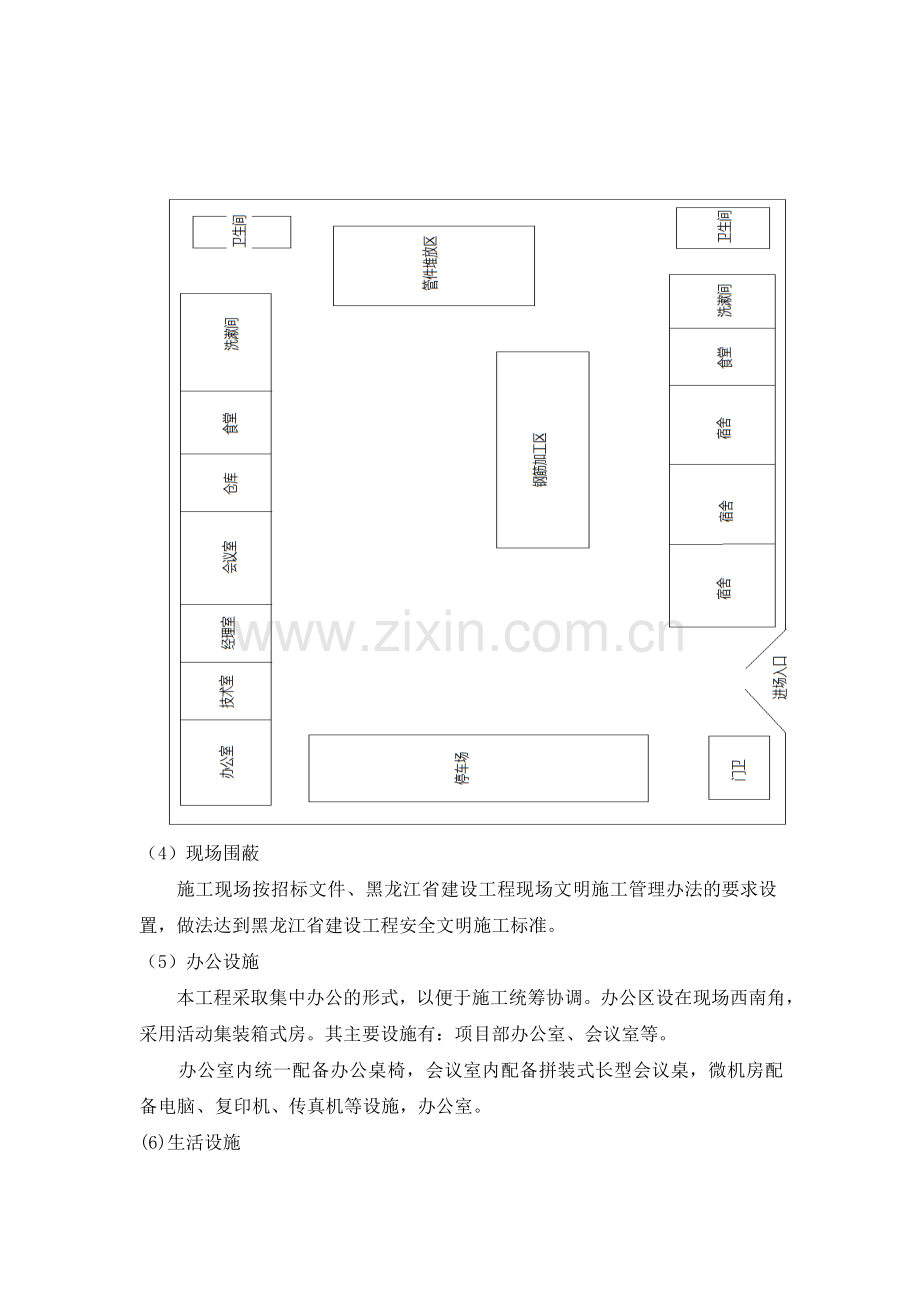

（3）施工平面布置图

（4）现场围蔽
施工现场按招标文件、黑龙江省建设工程现场文明施工管理办法的要求设置，做法达到黑龙江省建设工程安全文明施工标准。
（5）办公设施
本工程采取集中办公的形式，以便于施工统筹协调。办公区设在现场西南角，采用活动集装箱式房。其主要设施有：项目部办公室、会议室等。
办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。
(6)生活设施
为加强施工现场管理，现场的 设置生活区。
(7)其它配套设施
排水设施。
用途
面积（m2）
位置
需用时间
机修室
15
施工现场
开工-竣工
材料库
25
施工现场两侧
开工-竣工
办公室
40
施工现场
开工-竣工
厕所
20
施工现场
开工-竣工
宿舍
50
施工现场
开工-竣工
门卫室
15
施工现场
开工-竣工
食堂
20
施工现场
开工-竣工
项目经理部
25
施工现场
开工-竣工
工程技术部
25
施工现场
开工-竣工
监理管理部
20
施工现场
开工-竣工
资料室
15
施工现场
开工-竣工
微机室
15
施工现场
开工-竣工

（8）临时设施布置及临时用地表

（9）现场临时用电设计
管理方案
本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案：
强化临时维修改造设施管理，配合工程正常进行；
维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。
工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。
规范和标准要求
除遵照业主、上级指令外，还必须遵守国家、地方政府的下列规范和标准：《建筑施工安全检查标准》、《施工现场临时用电安全技术规范》、《建筑机械使用安全技术规范》、《建筑机械技术试验规程》。
管理制度
专业施工制度：针对升降施工设备，临时用电设施的特殊性，组建安装及专业电气维修组，建立一套完整的工作体系，以确保工作的质量和安全。
施工交底制度：所有临时装饰及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交阍，落实好责任，保证质量。
安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术培训、检查，所有作业中都有明确的安全责任人。
持证上岗制度：特殊作业特殊工种通过培训考核全部持有政府部门颁发的“特殊作业上岗证书”，杜绝无证上岗。
验收检查制度：对于重要设施的实施过程采用三方验收制度，责任到人，资料齐全。
维修保养制度：定期和不定期对所有设备、安全用电进行维修、保养、检验。分别为日检、周检、月检、季检、年检，并有书面记录和责任人签名。
临时供电设计
概述
现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN-S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。
根据临时用电负荷计算，施工现场采用现有变压器，满足作用要求，铺设电缆至现场，加工场地、生活区各设总闸、电缆统一入闸箱，再接分闸箱供各专业施工使用，以保证供电安全。干线电缆选用V型橡皮五芯绝缘电缆。施工配电箱采用统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。
配电线路设计
本工程包括室内线路和室外线路，其敷设方式主要有室外架空敷设、绝缘电缆设钢保护管敷设两种；室内为明设绝缘导线或电缆。
配电线路形式的基本保护系统
配电箱和开关箱设计
本工程配电箱、开关箱设计设计依据JGJ46-88《施工临时用电安全技术规范》等电气安全，技术规范标准。
箱体材料采用铁板，铁板厚度在1.5-2.0mm之间。
箱体结构尚应附加配置电气安装板和箱门，电气安装板用绝缘板制作，箱门应关闭严密并配锁，箱体的进出线孔为圆孔，装设在箱体的下底面，尺寸保证电器的安装、接线、维修、操作方便和电器安全距离。
第个电闸箱内均有漏电保护器切做到一机一闸，接线时应按电源→闸刀→漏电保护器→机械设备的顺序。
现场临时用水：满足施工、消防、生活等要求。
