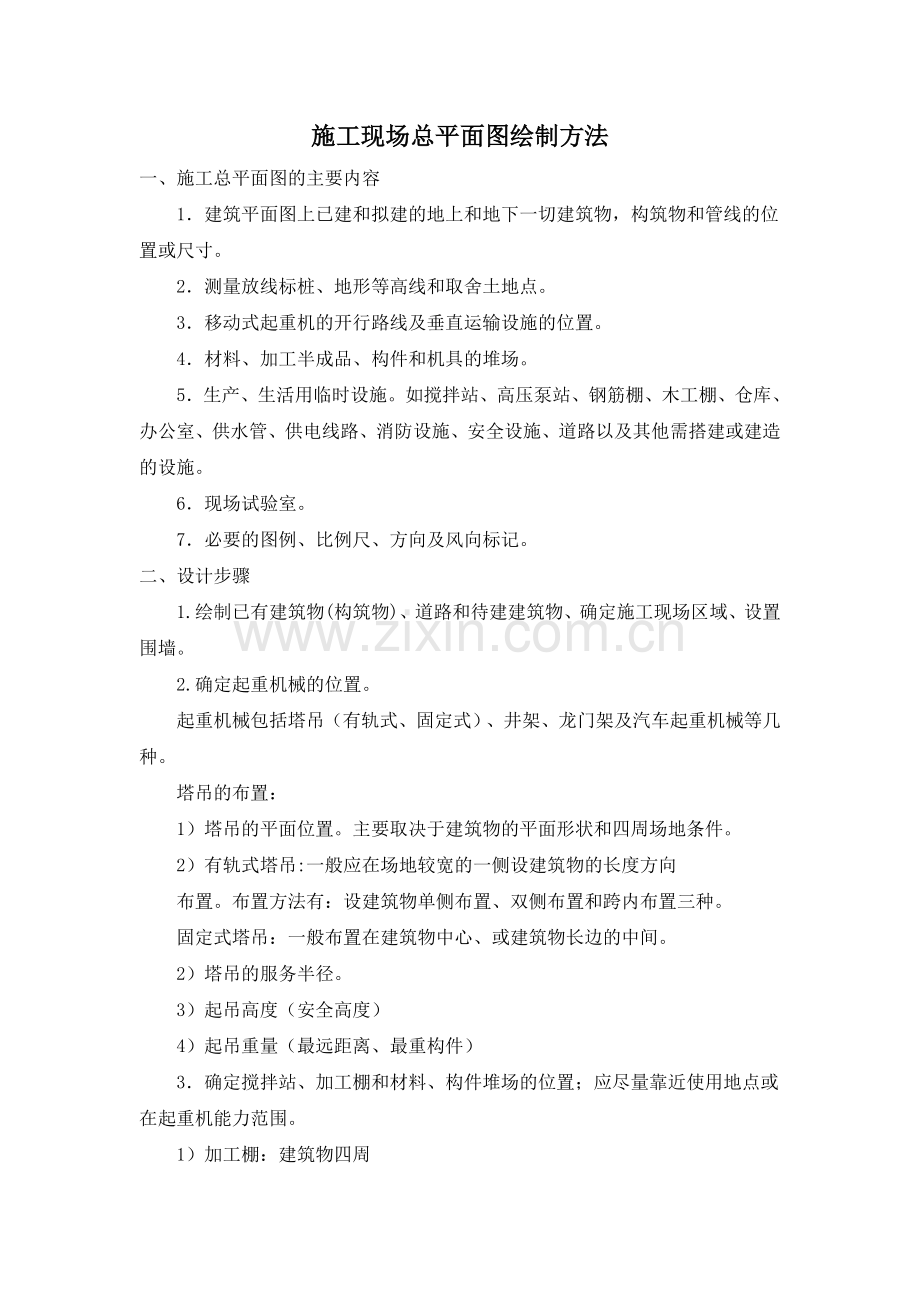

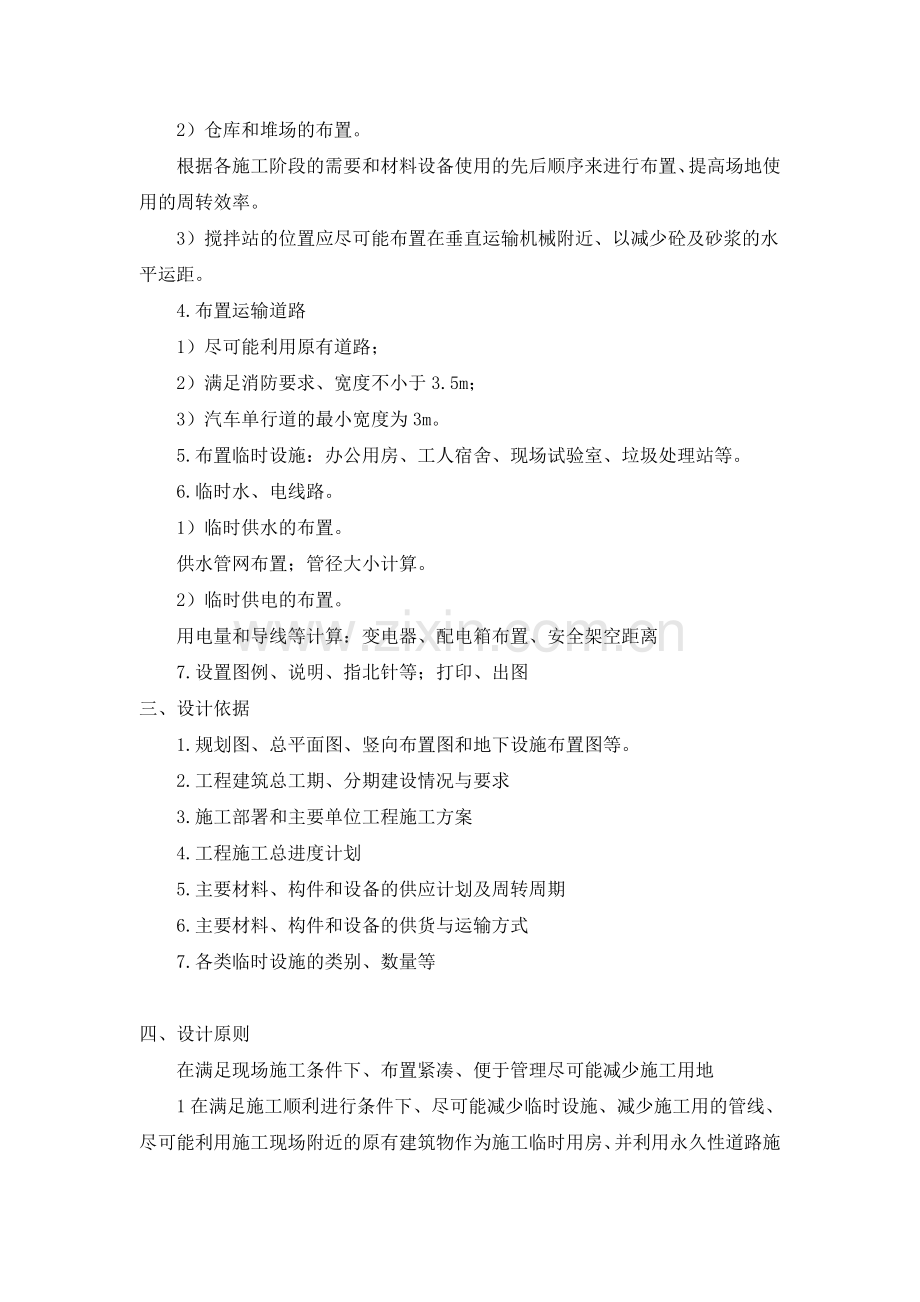

施工现场总平面图绘制方法.doc

施工现场总平面图绘制方法一、施工总平面图的主要内容1建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。2测量放线标桩、地形等高线和取舍土地点。3移动式起重机的开行路线及垂直运输设施的位置。4材料、加工半成品、构件和机具的堆场。5生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。6现场试验室。7必要的图例、比例尺、方向及风向标记。二、设计步骤1.绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。2.确定起重机械的位置。起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。塔吊的布置：1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。2）塔吊的服务半径。3）起吊高度（安全高度）4）起吊重量（最远距离、最重构件）3确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。1）加工棚：建筑物四周2）仓库和堆场的布置。根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。4.布置运输道路1）尽可能利用原有道路；2）满足消防要求、宽度不小于3.5m；3）汽车单行道的最小宽度为3m。5.布置临时设施：办公用房、工人宿舍、现场试验室、垃圾处理站等。6.临时水、电线路。1）临时供水的布置。供水管网布置；管径大小计算。2）临时供电的布置。用电量和导线等计算：变电器、配电箱布置、安全架空距离7.设置图例、说明、指北针等；打印、出图三、设计依据1.规划图、总平面图、竖向布置图和地下设施布置图等。2.工程建筑总工期、分期建设情况与要求3.施工部署和主要单位工程施工方案4.工程施工总进度计划5.主要材料、构件和设备的供应计划及周转周期6.主要材料、构件和设备的供货与运输方式7.各类临时设施的类别、数量等四、设计原则在满足现场施工条件下、布置紧凑、便于管理尽可能减少施工用地1在满足施工顺利进行条件下、尽可能减少临时设施、减少施工用的管线、尽可能利用施工现场附近的原有建筑物作为施工临时用房、并利用永久性道路施工使用。2最大限度地减少场内运输、减少场内材料、构件的二次搬运；各种材料按计划分期、分批进场、充分利用场边；各种材料堆放的位置，根据使用时间的要求、尽量靠近使用地点，节约转运劳动力和减少材料多次转运中的损耗；3临时设施的布置，应利于施工管理及工人生产和生活；办公用房应靠近施工现场；福利设施应在生活区范围之内；4施工平面布置要符合劳动保护、保密防火和环境保护的要求。施工现场的一切设施都要有利于生产，保证安全施工。要求场内道路畅通、机械设备的钢丝绳、电缆、缆绳等不妨碍交通、和必须通过道路时，应采取措施。有碍工人健康的设施及易燃设施应布置在下风方向，离生活区远一些。工地内应布置消防设备、出入口和设沉沙池和门卫。山区建设中还要考虑防洪泄洪等特殊要求。施工组织设计创新：采用多媒体标书更好的阐述自己的施工布置、施工中重点、难点部位的应对措施，新材料、新工艺的应用、使自己的施工方案更加形象、具体。l 施工总平面图布置要求 施工总平面设计应坚持以下原则:1:在满足施工要求的前提下，少占地，不挤占交通道路。2:最大限度的压缩场内运输距离，尽可能避免二次搬运。3:在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。4:临时设施的布置有利于生活和生产，减少工人往返距离。5:充分考虑劳动保护，环境保护，技术安全，防火要求等。l 施工总平面布置图的设计步骤:l 1:引入场外交通道路。l 2:布置仓库。l 3:布置加工场和混凝土搅拌站。l 4:布置内部运输道路。l 5:布置临时房屋。l 6:布置临时水电管网和其它动力设备。l 7:绘制正式的施工总平面图
