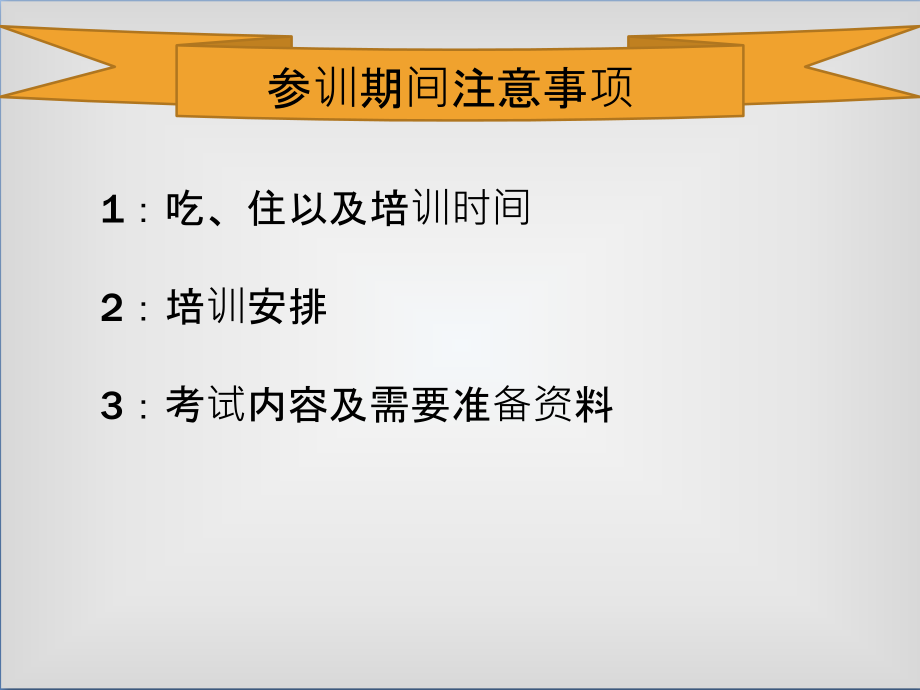

,第二部分、电梯安全管理与操作,第三部分、电梯部件及安全装置,第四部分、电梯安装与维修基础,第五部分、电梯事故及排险救援,第一部分、电梯概述及基础知识,电梯作业人员安全培训,参训期间注意事项,1,：吃、住以及培训时间,2,：培训安排,3,：考试内容及需要准备资料,第二章、电梯的基本运行原理,第三章、电梯的基本组成概述,第一章、电梯的定义及分类,第一部分、电梯概述及基础知识,1.2,电梯分类：,P1,种类,曳引式电梯,液压电梯,自动扶梯,自动人行道,速度,高速电梯（速度大于,2m/s,）,超高速电梯（速度大于,3m/s,）,低速电梯,（速度小于,1m/s,）,驱动方式,液压电梯,强制驱动电梯（用链或者钢丝绳悬吊的非摩擦方式驱动的电梯）,曳引驱动电梯,(,提升绳靠主机的驱动轮绳槽的摩擦力驱动的电梯,),控制方式,手柄开关控制、自动门,SZ,手柄开关控制、手动门,SS,按钮控制、自动门,AZ,按钮控制、手动门,AS,信号控制,XH,集选控制,JX,并联控制,BL,梯群控制,QK,信号电梯：在轿厢内司机需要将停站按钮逐一按下，按下关门按钮，电梯自动平层，根据按钮逐一消号。,集选控制电梯：自动化最高，可以有无司机的情况下运行，当无信号时，返回基站,按照使用功能进行分类：,类电梯（乘客电梯）：为运送乘客而设计的。,类电梯（客货电梯）：主要运送乘客，也可运送货物。,类电梯（医用电梯）：运送病人及医疗设备而设计。,类电梯（载货电梯）：为运送通常有人押运的货物而设计,类电梯（杂物电梯）：服务于规定楼层的固定式升降设备。轿厢内不允许进人,品种代号：,乘客电梯,K,载货电梯,H,客货两用,L,病床电梯,B,住宅电梯,Z,杂物电梯,W,船用电梯,C,观光电梯,G,汽车用电梯,Q,拖动方式,交流,J,直流,Z,液压,Y,控制方式,手柄开关控制、自动门,SZ,手柄开关控制、手动门,SS,按钮控制、自动门,AZ,按钮控制、手动门,AS,信号控制,XH,集选控制,JX,并联控制,BL,梯群控制,QK,TKJ1000/2.5-JX,：,含义：交流调速乘客电梯。额定载重量,1000,，额定速度,2.5m/s,，集选控制。,TKZ1000/1.6-JX,：,含义：直流乘客电梯。额定载重量,1000,，额定速度,1.6m/s,，集选控制。,TKJ1000/1.6-JXW,：,含义：交流调速乘客电梯，额定载重量,1000,，额定速度,1.6m/s,，微机集选控制。,THY1000/0.63-AZ,：,含义：液压货梯。额定载重量,1000kg,，额定速度,0.63m/s,，按钮控制，自动门。,第二章、电梯的基本运行原理,电梯基本运行原理,第三章、电梯的基本组成概述,电梯,第二章、电梯的日常管理内容,第三章、电梯的使用及维保制度,第一章、电梯的安全操作知识,第二部分、电梯安全管理与操作,第一章、电梯的安全操作知识,1,、电梯的正确使用,上行（保持）,下行（保持）,选层按钮,电梯关门键，可进行调整,电梯开门键，验证短接,急救用的警铃,电梯故障被困求助（长按）,紧急停止,检修运行,手动慢下,手动慢上,紧急按钮,按下紧急按钮，这可能是最后的一种选择，也是万不得已的选择。,日常遇到的电梯通常有三种：垂直的厢式电梯，有梯级的电动扶梯，无梯级的电动扶梯。,紧急按钮这个装置，垂直电梯一般用不上。,因为垂直电梯悬挂轿厢的钢丝绳十分坚固，钢丝绳的安全系数是轿厢重量的,12,倍以上，并且电梯还有限速器、安全钳和缓冲器等多重保护装置。即使出现特殊情况，安全钳也会像自行车的刹车一样，使电梯停住。,垂直电梯的紧急按钮,自动扶梯的紧急按钮,1,、在上电梯前，要把鞋带、长裙等收拾好，以免被电梯缝隙卡住；头、手不要伸出扶手外，以免碰、,刮；,乘手扶电,梯时，手不能,捏进缝隙里，,以免被卡住。,1.,如果自己不小心被夹住，可以抬起脚，使其不接触梯级，防止身体随电梯运行而摔倒。同时叫人按下紧急按钮,2.,手扶电梯的紧急按钮从上到下有三颗，另加一处紧急制动橡胶圈：,（,1,）扶梯顶端内侧紧急按钮。,（,2,）扶手外的紧急按钮。,（,3,）扶梯底端的紧急按钮。,（,4,）扶梯顶端的橡胶圈。紧急时刻，可以用脚尖踩橡胶圈，让扶梯停止。,第二章、电梯的日常管理内容,内蒙古自治区电梯安全管理办法,已经,2015,年,6,月,17,日自治区人民政府第四十七次常务会议审议通过，并于,2015,年,8,月,1,日起施行。,2015,年自治区新法,新的电梯安全管理办法对电梯保障做出了哪些要求。,第一、建立信息管理系统,“,96116,电梯应急处置热线”,有人被困电梯时，只要拨打,96116,救援电话，准确报出电梯内张贴的,96116,应急救援标志下方的,5,位数电梯专属“身份证号”，被困电梯方位立即会被锁定，中心分级指挥调度签约维保单位、网格救援站点和值班工程师等赴现场救援，保证被困人员在最短时间内得到解救。,第二、实施电梯责任保险，,办法,建立了,以电梯使用管理责任者为参保主体，,特种设备生产企业、检验机构和维护保养单位参与，社会广泛认同和接受的电梯故障或事故责任保险制度；,建立以保险公司为主体的电梯故障或事故社会救助系统，,提高救助和赔付能力。,问题：电梯如何进行管理？,根据,内蒙古自治区电梯安全管理办法,第二十三条规定，电梯使用管理责任单位应当履行下列职责：,（一）建立并执行电梯,安全运行管理制度，完善电梯安全技术档案。,电梯使用管理责任单位变更时，应当移交安全技术档案；,（二）委托依法,取得相应资质的单位,进行电梯维护保养并,签订维护保养合同,。维护保养单位,变更时,，电梯使用管理责任单位应当持维护保养合同，在,新合同生效后十五日内,到原登记机关,办理变更手续,，并更换电梯内的电梯使用标志,（三）设置电梯安全管理机构或者配备取得电梯作业资格,的,安全管理人员，,负责电梯运行,日常巡视并记录,日常使用状况，保管和按照规定使用电梯专用钥匙。,情况紧急时，可以决定停止使用电梯,并及时报告本单位有关负责人,（四）,监督并且配合,电梯的改造、修理、日常维护保养工作，,并签字确认维护保养记录。,（五）将电梯的安全使用说明或者,安全注意事项、警示标志、,有效的电梯使用标志和本单位应急救援电话号码,置于电梯显著位置,；,（六）保证电梯,应急照明正常有效,，紧急报警装置与电梯使用管理责任单位的安全管理机构或者安全管理人员能够,有效应答紧急呼救,（七）电梯发生故障或者,遇突发性事件,时，应当,停止电梯,运行并,张贴停止,电梯运行,公告,。乘客被困时应当及时,组织救援,（八）电梯发生事故时应当组织排险、救援，保护事故现场，并于,一小时内报告,电梯所在地旗县级人民政府特种设备安全监督管理部门,（九）及时,落实维护保养单位,发出的书面,停止电梯运行通知,和整改建议,（十）法律、法规、规章或者国家安全技术规范规定的其他电梯安全管理工作。,3.3,、电梯的日常巡检：,1,、轿厢：轿内照明是否完好，操纵盘各开关、按钮功能是否完好（目视检查，操作试验）；,2,、信号：各指示灯，呼梯钮是否完好，紧急报警按钮是否正常（目视检查，操作试验，耳听检查）；,3,、层门轿厢门：启闭是否灵活；有无异常声响；有无松动脱轨的现象（目视检查，耳听检查）；,4,、运行：电梯运行中有否异常震动，异常声响，异常气味；运行速度和方向有无异常变化；平层准确度是否正常（目视检查）；,5,、设备卫生：轿厢和层轿门清洁，层轿门地坎槽内是否清洁。,问题一：电梯的日常使用注意什么问题,第三章、电梯的使用及维保制度,电梯安全管理办法,规定了乘客乘用电梯时，应遵守安全使用说明和安全注意事项。,一是不得乘用明示处于非正常状态的电梯；,二是不得采用非正常手段开启电梯层门或者轿门；,四是不得乘用超过额定载荷的电梯或者运载超过额定载荷的货物等。此外，学龄前儿童应当在具有完全行为能力人陪同下乘用电梯。乘用的电梯发生故障时，乘客应当及时与电梯安全管理人员取得联系，服从电梯安全管理人员的指挥。,三是不得拆除、损坏电梯的部件或者标志、标识；,3.2,、电梯的日常使用：,一、切勿让儿童单独乘搭电梯，教育、劝阻儿童不可在电梯内 嬉戏玩耍。,二、严禁使用电梯搬运易燃易爆危险品，严禁在电梯内吸烟。,三、装修时运载材料或垃圾废物，须按管理公司安排之指定电梯和时间进行；搬运大件物品和家具请尽量避开上下班时间，避免影响其他业主,/,住户。,四、电梯轿厢操作按钮轻按即可，切不可用力打击或撞击轿厢门板或操控板。,五、电梯运行时切勿在轿厢内打闹、跳跃、亦不可将身体依靠轿厢。,六、为保护及延长电梯使用寿命，严禁用电梯运载自行车、摩托车及整批货物。切勿超载运行，人流过多可分批搭乘。,七、切勿依靠或手扶门扇，门扇开启时小心门缝。,问题二：电梯的维护保养是由谁来做？电梯维护保养单位应当对其维护保养的电梯安全性能负有哪些职责？,根据,内蒙古自治区电梯安全管理办法,规定，将电梯的,维护保养工作纳入电梯制造单位售后服务范畴,，作为制造单位应尽的义务和责任。,鼓励和提倡,电梯制造单位直接从事,或者通过授权和委托其他维保公司对其产品进行,维护保养,。,办法,第三十五条规定，电梯维护保养单位应当对其维护保养的电梯安全性能负责，并履行下列职责：,（一）按照电梯安全技术规范、相关标准和使用维护保养说明的要求，,制定安全管理制度、维护保养计划；,（二）在电梯,显著位置，标明本单位的名称以及应急救援和投诉电话号码,（三）住宅小区使用的电梯,应当在电梯轿厢内或者出入口公布最近一次维护保养信息，信息至少应当包括维护保养人员、维护保养时间和内容等；,（四）维护保养现场,作业人员应当具有相应资格,并落实现场安全防护措施，保证施工安全,（五）,维护保养单位,应当,储备一定数量与维护保养对象相一致的常用配件，,更换的电梯零部件应当有产品质量合格证明，安全附件以及安全保护装置应当有型式试验证明,（六）确保应,急救援电话二十四小时有效应答，在乘客被困报警后三十分钟内赶到现场救援解困；,（七）发现故障或者接到故障通知后，应当,及时排除故障,。,故障暂时难以排除的，,应当将解决方案书面通知电梯使用管理责任单位并告知其,故障排除前不得使用；,（八）对维护保养的电梯,每十五日至少进行一次维护保养，每六个月至少进行一次检查,并向使用管理责任单位出具自检报告；,（九）,建立维护保养和故障处置记录并至少保存五年。,近年来，对接连曝出的电梯伤人事件应当由谁来对事故承担首付责任？由谁先行对受害人进行救济和赔偿？,电梯发生事故后追责追赔往往会面临很多的困境，有电梯制造者、安装改造修理者、维护保养者、检验部门等，会造成赔付电梯事故的链条很长。,所以，,办法,在第二十七条规定，,电梯使用管理责任单位,是电梯使用安全的责任主体，对发生电梯事故或者故障造成人身和财产损害的，电梯使用管理责任单位应当对受害方,先行承担民事赔偿责任,。,先行承担民事赔偿责任后，电梯使用管理责任单位,有权对造成事故的相关责任者追偿相关损失。,第二章、电梯的机械保护装置,第三章、电梯的电气保护装置,第一章、电梯的组成部件知识,第三部分、电梯部件及安全装置,第一章、电梯的组成部件知识,电梯按系统可分为：,曳引系统、导向系统、重量平衡系统、轿厢系统、门系统、控制系统、驱动系统、安全保护系统。,总共八个系统,电梯结构上分为机房、井道、轿厢、层站。,（一）八大系统,曳引系统,一、曳引机,(,P16,),曳引机主要是由,电动机、制动器、减速器,（无齿轮电梯减速器）、,曳引轮,组成。,二、曳引机构的制动系统,(,P16,/,P81,),(1),制动器主要作用是保持轿厢的停止位置，防止电梯轿厢与对重的重量差产生的重力导致轿厢移动，保证进出轿厢的人员与货物的安全。,制动力矩应足以使以额定速度运行并载有,125,的额定载荷的轿厢制停,。,三、曳引机构的减速器知识,81,电梯常用的减速器有：,(1),蜗轮蜗杆减速器。蜗轮蜗杆减速器具有传动平稳、噪声低、抗冲击承载能力大，传动比大和体积小的优点。这是电梯曳引机最常用的减速器。,(2,）斜齿轮减速器。,(3),行星齿轮减速器。,四、曳引轮绳槽：,P19,凹形槽：导向轮,半圆形：曳引轮,V,形：减速器用,五、曳引钢丝绳的端部连接装置,曳引钢丝绳的端部连接装置是电梯上一组重要的承力构件。,电梯钢丝绳与其端接装置的接合处（绳头组合）机械强度，至少应能承受钢丝绳最小破断负荷的,80%,。,不论钢丝绳的股数多少，曳引轮、滑轮或卷筒的节圆直径与悬挂绳的,公称直径之比不应小于,40,。,轿厢及其关联部件与对重（或平衡重）及其关联部件之间的距离最小不应小于,50mm,。,电梯钢丝绳的,公称直径应不小于,8mm,。曳引钢丝绳的外层钢丝直径一般不小于,0.6mm,。,钢丝绳外层钢丝绳,磨损达到其直径的,40%,时,，钢丝绳应报废。,钢丝绳直径直径相对于,公称直径减少,7,以上时，,即未发生断丝，钢丝绳也应报废。,1.6,、电梯钢丝绳报废,（二）八大系统,轿厢系统,p84,电梯重量平衡系统是由轿厢、对重、连接轿厢和对重的钢丝绳或钢带，补偿链组成。,对重知识对重装置设置在井道中，对重与轿厢对应，悬挂在曳引绳的另一端，起平衡轿厢重量的作用。,（三）八大系统,-,重量平衡系统,P19,由对重架、对重块、导靴、缓冲器撞板等组成。,补偿链,电梯平衡系数,是电梯轿厢与对重之间的平衡关系,一般来说,对重的重量大约等于轿厢自重加额定载重量的,40-50%,。,B,（四）八大系统,-,导向系统,P31,为保证轿厢和对重在井道内以规定的规迹上下运动，电梯必须设置导向机构。,此机构主要由,导靴、导轨和支架,组成。,导靴主要有以下两种结构类型：,(1),、滑动导靴：其靴衬在导轨上滑动,.,使轿厢和对重沿导轨运行的导向装置称为滑动导靴。,滑动导靴,靴头与靴座的相对位置,固定式滑动导靴,(,1m/s,以下,),弹性滑动导靴,(,适用于,1.75m/s,）,（,2,）、导轨,供轿厢或对重装置在升降运行中起导向作用的组件称导轨。,导轨是一种表面经过机械加工的,T,形的钢轨,，,轿厢、对重（或平衡重）各自应至少,由两根刚性的钢质导轨,竖直地安装在井道中，用于电梯轿厢或对重的运动导向。,（,3,）、导轨支架,固定在井道壁或横梁上，用来支撑和固定导轨的构件称为导轨支架。,导轨支架随电梯的品种，规格尺寸以及建筑的不同而变化。导轨支架有以下连接形式：,(1),直接埋入式,(2),焊接式,(3),对穿螺栓式,(4),膨胀螺栓固定式,（五）八大系统,-,层站与层门系统,P34,1,、电梯门的分类,装在井道入口层站处的为层门，,装在轿厢入口处的为轿厢门。,中分门,旁开门，,垂直滑动门,折叠门,阻止折叠门开启的力最大,不应大于,150N,。,门,2,、电梯门的组成和结构,电梯层门和轿厢门一般由门、导轨架、滑轮、滑块，门框、地坎等部件组成。,门通过滑轮与导轨相联，门的下部装有滑块，插入地坎的滑槽中,3,、层门地坎,层门地坎应具有足够的机械强度，以承受通过它进入轿厢的载荷，其水平度不大于,2/1000,。,各层站地坎应高出装饰后地面,2-5mm,，以防止层站地面洗涮、洒水时，水流进井道。,4,、层门的导向装置,水平滑动门的顶部和底部都应设有导向装置，层门在正常运行中应避免脱轨、卡住或在行程终端时错位。,5,、层门的运动保护,动力操纵的水平滑动门应尽量减少人被门扇撞击后而造成的伤害，为此国家规范作了如下的一些规定：,(1),阻止关门的力应不大于,150N(,这个力的测量在关门行程开始后的,1/3,之后进行）：,(3),应有一个保护装置（通常设在轿门上,),，当乘客在层门关闭或开始关闭过程中通过入口而被门撞击（或将被撞击）时，该保护装置应自动使门重新开启。（但该保护装置在每扇门的最后,50mm,的门撞击（或将被撞击）时，该保保护装置在每扇门的,最后,50mm,的行程中可以不起作用,）,（六）八大系统,-,电力拖动系统,P43,拖动系统是电气部分的核心，电梯的运行是由拖动系统完成的。,轿厢的上下、启动、加速、匀速运行、减速、平层停车等动作，完全由曳引电动机拖动系统完成。,电梯运行的速度、舒适感、平层精度由拖动系统决定。,二、电梯的速度曲线,电力拖动系统组成：曳引电动机、供电系统、速度反馈装置、电动机调速装置,（七）八大系统,-,电气控制系统,P94,信号采集,控制器,执行机构,被控对象,检测,给定,（八）八大系统,-,电梯安全保护系统,第二章、电梯的机械保护装置,(,一）安全钳和限速器,P49,1,、安全钳装置知识安全钳一般安装在轿厢轿架下部，在两条导轨上成对使用。,安全钳可分为,楔块式、偏心块式和滚子式,三种形式。,(1),瞬时式安全钳这是一种能在瞬时间完全夹紧在导轨上的安全钳。瞬时式安全钳只能用于额定速度不超过,0.6 3 m/s,的电梯上。,(2),渐进式安全钳，轿厢在制停时有一段滑移减速距离的安全钳，能适用于各类电梯。,(,二,),限速器,限速器装在机房内。当电梯的运行速度超过额定速度一定值时，限速器能发出电信号，切断控制电路，并产生机械动作导致安全钳起作用，使电梯轿厢停止运行。,限速器的型式,按其动作原理可分为离心式和摆锤式。,按夹绳方式可分为夹紧式和曳引式。,3,、限速器绳预张力,限速器绳轮转动是靠与轿厢连接的限速器钢丝绳的摩擦力带动。限速器绳是附在轿架上拖动限速器的一根钢丝绳。,限速绳的安全系数应不小于,8,，公称直径应不小于,6mm,，限速器绳轮的节园直径与绳的公称直径之比应不小于,30,。,（二）缓冲器知识要点,P56,缓冲器作用缓冲器位于行程端部，是用来吸收轿厢动能的一种弹性缓冲安全装置。,缓冲器分类及适用范围,缓冲器分蓄能型和耗能型。,蓄能型缓冲器是以弹簧变形来吸收轿厢或对重产生动能的缓冲器又称弹簧缓冲器。,3,、“完全压缩”是指缓冲器被压缩掉,90,的高度。,蓄能型缓冲器的行程距离无论如何，最小不得小于,65mm,。,非线性缓冲器作用时轿厢反弹的最大速度,不应超过,1.0 m/s,。,（三）安全触板与层门门锁,P59,1,、安全触板是轿门在关闭过程中，当有乘客或障碍物触及时，轿门重新开的机械门保护装置。,2,、层门门锁,层门门锁是任何一种机械的，用于防止在电梯厅门外打开厅门的锁。一是对防坠落危险的保护要求：二是对防剪切危险的保护要求：三是锁紧功能要求：四是紧急开锁要求,（四）超载保护装置,P60,所谓电梯超载是指,超过额定载荷的,10,，,并至少为,75 kg,。,当轿厢内载,有,80%-90%,的额定载荷时,，满载开关应动作。,当轿厢达到额定重量时，满载开关动作。满载开关动作后，电梯不再响应外召，只响应内选信号。,当轿厢载重超过额定重量时电梯不关门，超载铃报警。,(,五,),检修门、安全门、安全窗知识,P60,1,、检修门,机房供人员进出的检修活板门，其净通道尺寸最小,不应小于,0.80m0.80m,。,检修活板门除非与可收缩的梯子连接外，不得向,下,开启。,设置在井道上的作检修用的向外开启的门，叫检修活板门。,井道检修活板门的高度不得大于,0.50m,，宽度不得大于,0.50mm,。,井道检修门的高度最小不得小于,1.40m,，宽度不得小于,0.60m,。,2,、安全门,当相邻两层地坎之间距离超过,11m,时，在其间井道壁上开设的通往井道供援救乘客用的门，即井道安全门。,井道安全门的,高度最小不应小于,1.8m,，宽度不应小于,0.35m.,3,、安全窗,如果轿顶有援救和撤离乘客的轿厢安全窗，其尺寸最小不应小于,0.35m0.50m,。轿厢安全窗不应向内开启。能用规定的三角钥匙从轿厢内开启，还应能不用钥匙从轿厢外开启。,只有检修门、井道安全门和检修活板门均处于关闭位置时，电梯才能运行。,第三章、电梯的电气保护装置,1,、电气安全回路基本要求,串联所有电气安全装置的回路，叫电气安全回路。,2,、限位保护,当轿厢,超过上下端站,150mm,时极限开关动作。极限开关动作后，电梯应不能自动恢复运行。,(,五,),、电气安全控制线路,106,3,、联锁保护,当电梯的厅门与轿门没有关闭时电梯的电气控制部分不应接通，电梯电动机不能运转，实现此功能的装置称层门锁与轿门电气联锁装置。,4,、钢丝绳伸长保护,如果轿厢悬挂在两根钢丝绳或链条上，则应设有一个符合规定的电气安全装置，在一根钢丝绳或链条发生异常相对伸长时电梯应停止运行。,5,、急停保护,停止装置应由符合规定的电气安全装置组成。停止装置应为双稳态，误动作不能使电梯恢复运行。,底坑底部也应设有停止电梯运行的非自动复位的红色停止开关。,7,、消防开关,消防开关是提供一个特定的信号使正在正常运行的电梯立即降到事先设定的楼层：允许消防员消防开关是提供一个特定的信号,8,、错断相保护,当电梯的供电系统中出现断相时，电气系统能自动停车，以免造成电动机过热或烧毁。,9,、检修保护,电梯检修运行时的速度，称之为检修速度。轿厢检修运行开关用于检修，或在电梯故障后，将电梯开到平层位置的开门装置。,轿顶检修盒是安装在轿厢顶部的控制面板。当它启动时，轿厢将脱离正常的操作而只受它控制在检修的速度下运行。,10,、接地保护,把电气设备的金属外壳及与外壳相连的金属构架用接地装置与大地可靠地连接起来，以保证人身安全的保护方式，叫,保护接地,，简称接地。,把电气设备的金属外壳及与外壳相连的金属构架与中性点接地的电力系统的零线连接起来，以保护人身安全的保护方式，叫,保护接零,（也叫保护接中线），简称接零。,第二章、电梯的日常维保知识,第三章、电梯的安装维修工艺,第一章、安装维修基础知识,第四部分、电梯安装与维修基础,第一章、安装维修基础知识,1.1,、力的相关概念,P4,力的三要素：力对物体的作用效果取决于力的,大小、方向与作用点。,在国际单位制中,力的单位是,牛顿,简称牛,用符号,N,表示,.,1.2,、重力和重心,P5,物体的重心一定在物体内部。,物休的重量是物休重力的合力，等于物休的休积与该物休比重的乘积。,G=mg,物体,重心的位置是固定不变,的。,重心位置,规则形状物体一般重心为其几何中心，而不规则物体的重心需要用,悬吊法,求得,三角形薄板的重心在中分面的,?,A,、三条中心线的交点,B,、三条垂直平分线的交点,C,、三条角分线的交点,D,、两条边垂线的交点,1.3,力的合成与分解,合力可用平行四边形法则或者三角形法则计算,，,1.4,力的平衡条件,合力等于零,合力距等于零,1,、平衡力偶系平衡条件是,(),A,、力偶系中各力偶矩的代数和是一个常量,;B,、力偶系中各力偶矩的代数和等于零,C,、力偶系中各力偶方向相同,;D,、力偶系中各力偶矩方向相反,;,2,、,65Mn,钢做弹簧，淬火后应进行,(),回火。,A,、高温,B,、中温,C,、低温,D,、室温,;,3,、抗弯截面模量常用单位是,(),A,、,cm,4,B,、,cm,2,C,、,cm,3,;D,、,cm,4,、物休的形心就是物休的,(),A,、几何中心,B,、中心,C,、重心,D,、内心,C,C,B,B,5,、利用作图法求合力时，不仅要注意按统一比例绘制，同时还应注意线段的,(),A,、方向,B,、角度,C,、位置,D,、粗细,;,6,、稳定的概念是,(),。,A,、构件抵抗变形的能力,B,、构件抵抗变形不致破坏的能力,;,C,、构件抵抗破坏的能力,D,、构件保持原有平衡状态的能力,;,7,、物休处于稳定的基本条件是,(),A,、重心位置高，支撑面小,B,、重心位置低，支撑面小,;,C,、重心位置左，支承点偏右,D,、重心位置低，支承面大,;,D,D,A,1,、变形的基本形式有拉伸、压缩、弯曲和剪切。,(),2,、玻璃、陶瓷、纸、塑料、碳等都是绝缘材料。,(),3.,材料的伸长率、断面收缩率数值越小，表明其塑性越好。,(),4,、材料有受拉伸或压缩时，外力增加到一定数值时，应力不再增加，但应变却急剧增加的阶段关屈服阶段。,(),F,F,F,T,机械传动和润滑,1.1,机械传动,P6,带传动,：平带传动、,V,带传动。,皮带传动工作运转时，,两侧的皮带，张力不同。,调整三角带的张紧程度，一般以大拇指能按下,15mm,较为适宜。,V,形传动特点：传动平衡、摩擦力较大、不易打滑。其,包角一般不小于,70,V,形传动如要增加传动力通常是通过,增加传动带的根数,来实现。,曳引传动,:,将原动机的旋转运动变为直线运动。,齿轮传动：,传递的功率和速度较大。,1,、齿轮的两基圆的内分切线就是齿轮的,啮合线。,2,、齿轮式液压泵主要由装在壳休内的一对互相啮合的齿轮组成。,3,、轮系中某一个中间齿轮，可以既是前级的从动轮，又是后级的主动轮,蜗轮蜗杆传动：,主动轴和从动轴的轴线成,90,度。,特点：,传动比大、噪音小、占用,空间小、,有自锁作用。一般用于减速。,加工容易，应用广泛的花键连接是：,矩形齿花键连接,锯齿形花键连接要求加工较要经济时，应采用,齿侧定心,花键,斜齿轮特点：,1,、螺旋角日常用,8,15,以使轴向力不过大,2,、,法面参数为标准参数。,端面参数是计算参数,.,3,、斜 齿轮的法面参数应为标准值。,4,、啮合时，两轮轮齿的螺旋方向不一致的,润滑是在相对运动的两个接触表面之间加入润滑剂从而使两摩擦为润滑剂分子间的内摩擦，达成减少摩擦、降低磨损、延长机械设备使用寿命的目的的,叫润滑,。,1.2,润滑知识,P7,润滑油,基础油,添加剂,合成型,矿物油,润滑油特点：,1,、密封性差，需借助密封材料密封，灰尘、水分易侵入,;,2,、流动性好，散热性好，一般对设备都有润滑冷却双重性效果,;,3,、易启动,润滑脂的特点,1,、可简化润滑系统设计，不必专用的供应设备,2,、有良好的密封作用，可防尘，防水分进入,3,、粘滞性强，启动力矩大，启动相对困难,4,、流动性差，散热性差，不能带走润滑部件在工作时产生的热量，必要时要配套冷却,装置,3,、润滑油所有的成品油是以基础油和添加剂组成的，基础油只有矿物油。,(),1,、润滑脂在盛油脂的容器内保管和使用中常有分油现象，产生某些变色现象，这时润滑脂就不能使用,(),2,、润滑脂储存温度一般在,0-25,摄氏度为宜。,(),F,F,F,4,、润滑脂是具有结构骨架的两相分散休系，基础油是这种分散休系的分散相。,(),T,5,、下面,(),不是润滑脂的特点。,A,、粘附性差，易流失,;B,、粘滞性强，启动力矩大，启动相对困难,;,C,、流动性差，散热性差，不能带走润滑部件在工作时产生的热量，必要时要配套,1,令却装置,;,A,1.3,液压传动,P8,供应气液增力缸,第三章、检验器具和测量,1.1,塞尺的使用,P8,测量和检验两平行面的间隙。塞尺又称测微片或厚薄规。使用前必须先清除塞尺和工件上的污垢与灰尘。,1,、塞尺的测量精度一般为,0.01,毫米。,例如用,0.03mm,的一片能插入间隙，而,0.04mm,的一片不能插入间隙，这说明间隙在,0.03,0.04mm,之间，所以塞尺也是一种界限量规。,2,、塞尺的测量面不应有锈迹、划痕、折痕等明显的外观缺陷。测量时，根据结合面间隙的大小，用一片或数片重迭在一起塞进间隙内。,1.2,铁水平尺的使用,P8,检验设备安装的水平位置和垂直位置的一般量具。,1.3,脚手架使用,P9,脚手架材料有,竹、木、钢管,三种材料。,1,、井道内脚手架上隔离层布置，用木板做隔离层时，木板两端应该用,10,号镀锌铁丝,与相应的横杆扎牢，以防翘头发生意外，保证施工人员的安全。,2,、绑扎毛竹脚手架，除用竹蔑外，还应用直径，,2,毫米,镀锌铁丝加固。,井道内脚手架上隔离层布置，用木板做隔离层时，板与板之间应铺满，如有,空隙最大不应大于,50mm,以防踏空或大工具坠落。,井道内脚手架上隔离层布置，用木板做隔离层时，层与层隔离木板的排列应,依次交错,90,井道内脚手架上隔离层布置，用木板做隔离层时，其,木板通常以伸出两边各,100 mm,为宜,，不可太长或太短。,电工学基础知识,电流：,导体能够导电，是因为导体中有能够自由移动的电荷，电荷定向流动称为电流。,电流的计量单位是安培,A,。,电阻：,电阻的大小与材料以及材料的长度、横截面有关。,1.1,电学基础,P11,电压：,同一系统中，两点间电压为该两点的电位值之差的绝对值。,电压的计量单位是伏特,V,。,电功的计量单位是焦耳。,欧姆定律,(I=V/R),其中,I,：电流、,V:,电压、,R:,电阻。,安全电压是在一定条件下、一定时间内不危及生命安全的电压，但是并不是绝对的安全。,安全电压等级分为：,42V,、,36V,、,24V,、,12V,和,6V,。,我国规定的安全电压和绝对安全电压分别为,36V,、,12V,。,1.2,安全电压,1.3,、电路知识,几个不等值的电阻串联，每个电阻上的电流相等。几个不等值的电阻并联，每个电阻上的电压相等。,一般对低压设备和线路。绝缘电阻不低于,0.5M,。,三相交流电是由三个频率相同、电势振幅相等、相位差互差,120,角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。,1.4,三相交流电,三相交流电的每一相就是一个交流电。,我国电网的频率是,50HZ,。,三相交流电是峰值相等、频率相同、相位彼此相差为,2,丌,/3,的三个交流电。,交流电电流的大小和方向都随时间作周期性变化。,交流电的周期与频率互为倒数。,1.5,、,PC,和,PLC,控制基础知识,可编程逻辑控制器,(Programmable Logical Controller,，,PLC),，简称可编程控制器，是计算机技术和继电逻辑控制概念相结合的产物，其低端为常规继电逻辑控制的替代装置，而高端为一种高性能的工业控制计算机。,微型计算机控制电梯的方式有双微型计算机、单板机和单片机等方式。,微型计算机可控制电梯按运行曲线从启动、加速、稳速、减速到制动的全过程。,1.6,、常用器件基础知识要点,刀开关是低压配电装置中结构最简单且应用最广泛的电器，它的作用主要是隔离电源。,隔离开关的主要作用是断开无负荷电路。,一种当预先设置的条件满足时使控制回路接通或改变的电子器件称之为,继电器。,如果一个装有温度监控装置的电气设备的温度超过了其设计温度，电梯不应再继续运行，电梯应在充分冷却后能自动恢复正常运行。,中间继电器是用来增加控制电路信号数量或将信号放大的电气部件。,接触器是一种自动的电磁式开关。它通过电磁力和弹簧反力使触头闭合和分断。,第五章、电工仪表基础知识,1.1,、电梯常用检测仪表使用知识,电工仪表是电气工人的常用测量工具，电工测量的主要对象有电流、电压、电功率、电能、电阻等。,电梯维修工常用的电工仪表多为可携式仪表，下面我们介绍最常用的钳形电流表、万用表及兆欧表的使用方法。,1.2,、钳形电流表,钳形表是用来测量,交流,电流的。,钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。,1.3,、万用表,一般以测量电压、电流和电阻为主要目的。,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数,数字式万用表在测量电压时，有较高的输入阻抗和测量精度，适用于微机控制电梯电子线路的测量,1.4,、兆欧表,兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。,1.5,、转速计,测量电动机转速时应在旋转轴,转动前,将转速表测头压在被测旋转轴的中心孔内。,第二章、电梯的日常维保知识,第一节、电梯维保制度知识,1.1,、电梯的检查维修制度知识,日常检查,在电梯每天开始工作前，对电梯作准备性试车。,在运行过程中还应对机房内的机械和电气装备进行巡视检查。,1.2,、电梯的定期检修,1,、,半月检查,应每,15,天至少对电梯的主要机构和设备作一次检查，检查其动作的可靠性与正确性，并进行必要的除尘、清洁、润滑和调整工作。,2,、,季度检查,电梯运行三个月后，应对其机械和电气装置进行比较细致的检查、调整和修正。,3,、,年度检查,电梯运行一年时，应进行一次全面技术检查，确保电梯的使用性能与安全性能满足使用要求，检查维修工作应由专业人员负责进行。,其内容为所有的机械、电气安全设备的有效和可靠程度，主要零件部件的磨损程度，并检修或更换已超过极限磨损量的己损坏零件，修复不可靠的机电安全设备。,进出底坑程序的基本步骤是,(1).,验证厅门门锁回路,(2).,验证底坑急停开关,(3).,打开底坑照明,(4).,进入底坑工作,第二节、安全用电知识,电气伤害后果与电压、电流和触电时间有关。,习惯上把将触电电流分为感知电流、摆脱电流和致命电流。,1.4,安全用电知识,电压越高、电流越大，通过人体的持续时间越长救护的可能性则越小。这三者是相互关联的，有时电压虽高，但电流很小，通过时间很短，则伤害不一定很严重。,高压设备发生接地时，为防止跨步电压触电，室外不得接近故障点,8m,以内。,人体电阻是影响人体触电严重程度的一个因素，在干燥、洁净的皮肤情况下触电程度最轻。,人体身体状况与触电伤害程度有密切的关系，在遭受电击时，小孩的伤害程度远比成年人重，身体抵抗力差，受到的伤害较为严重：过度疲劳、心情不好的人，也将增加触电的伤害程度。,人体安全电流值是,工频交流,10mA,、直流,50mA,电对人体伤害按严重程度可分为,电击，电伤,，电击比电伤更严重,人体触电分为静电触电，跨步电压触电，单相触电和两相触电。其中,两相触电是人体触电最严重触电,采用保护接地时接地电阻,不应大于,4,欧姆,单相触电的危险程度与电压高低、电网中性点接地情况和每相对地绝缘阻抗有关。,电流流经人体途径不同时，人体触电的严重程度亦不同，最危险的途径是,从左手到前胸从前胸到后背。,触电事故与季节有关，一般情况下,炎热季节触电事故多。,第三节、电梯维保知识,第三章、电梯的安装维修工艺,第二章、电梯常见故障排除,第三章、电梯事故预防及救援,第一章、电梯事故概况及类型,第五部分、电梯事故及排险救援,第一章、电梯事故概况,引发的事故因素,使用者,和管理者,维保单位,或维保人员,门系统、冲顶或蹲底事故,自动扶梯,-,滑滑梯,垂直电梯,-,跳楼机,？,每一起严重事故的背后，必然有,29,次轻微事故和,300,起未遂先兆以及,1000,起事故隐患。,法则强调两点：,一是事故的发生是量的积累的结果；二是再好的技术，再完美的规章，在实际操作层面，也无法取代人自身的素质和责任心。,质检总局关于,2014,年全国特种设备,安全状况情况的通报,（二）事故特点。,按照设备类别划分，,锅炉事故,22,起，压力容器事故,19,起，气瓶事故,28,起，压力管道事故,12,起，电梯事故,95,起，起重机械事故,62,起，场（厂）内机动车辆事故,38,起，大型游乐设施事故,6,起，客运索道事故,1,起。其中，电梯和起重机械事故起数和死亡人数所占比重较大，事故起数分别占,33.57%,、,21.91,，死亡人数分别占,17.02%,、,34.75%,。,5.,电梯事故。,按照事故发生形态分，坠落,56,起，挤压、剪切,33,起，困人,3,起，跌倒,3,起。按照发生环节分，使用环节,76,起，安装改造环节,8,起，维保修理环节,11,起。事故原因中，安全附件或保护装置失灵事故,73,起；违章作业或操作不当事故,19,起；管理不善事故,3,起。,第二章、电梯常见事故类型,电梯人身伤害事故主要表现形式有：,1,坠落,比如因层门未关闭或从外面能将层门打开，轿厢又不在此层，造成受害人失足从层门处坠入井道。,2,剪切,比如当乘客踏入或踏出轿门的瞬间，轿厢突然起动，使受害人在轿门与层门之间的上下门坎处被剪切。,3,挤压,常见的挤压事故，一是受害人被挤压在轿厢围板与井道壁之间；二是受害人被挤压在底坑的缓冲器上，或是人的肢体部分,(,比如手,),被挤压在转动的轮槽中。,4,撞击,常发生在轿厢冲顶或礅底时，使受害人的身体撞击到建筑物或电梯部件上。,5,触
