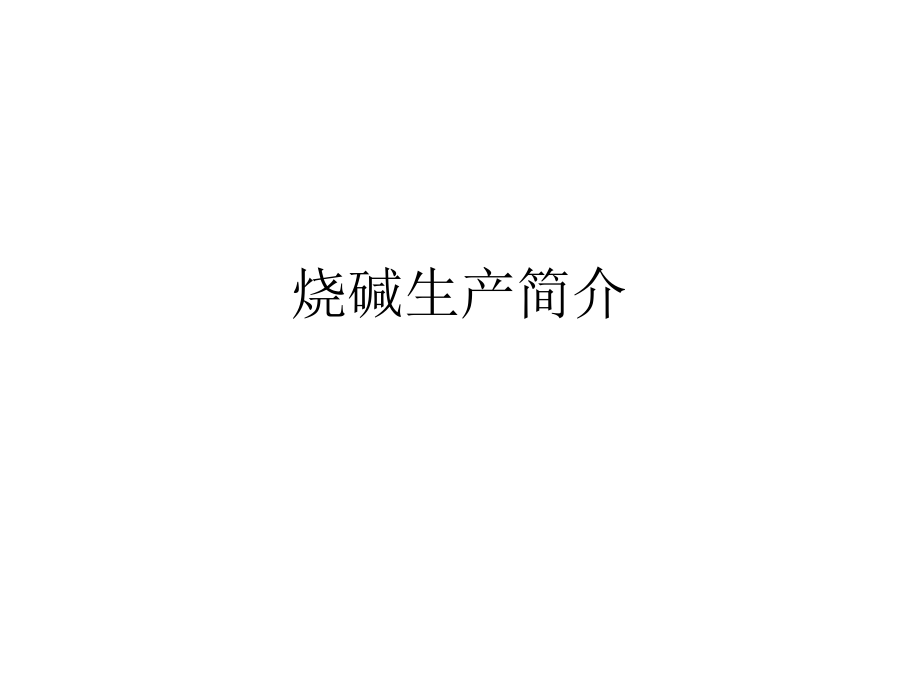

烧碱生产简介.pptx

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2016-12-23,#,烧碱生产简介,2NaCl+2H,2,O=2NaOH+Cl,2,+H,2,一、烧碱生产发展历程,二、盐水精制,三、离子膜电解,四、氯氢处理,五、氯气液化,六、氯化氢和盐酸合成,一、烧碱生产发展历程,水银法电解槽,石墨阳极电解槽,金属阳极电解槽,离子膜电解槽,1,、单极电解槽,2,、复极电解槽：强制循环、自然循环,二、盐水精制,1,、采卤卤水脱硝,电解槽出来的淡盐水和回收的杂水经高压泵压入卤井，溶解井下岩盐增浓后回到地面。,对卤水冷冻降温，利用,NaSO4*10H2O,和,NaCl,溶解度差，析出十水芒硝，降低硫酸根含量。,气氨去氨压机,粗卤水,液氨,预冷器,兑卤槽,结晶器,沉硝槽,精卤槽,去一次盐水,芒 硝,2,、一次盐水精制,加入精制剂，使盐水中的可溶性杂质转变为溶解度很小的沉淀物而分离除去。,精卤水经预热升温，在前反应槽加入次氯酸钠去除有机物和铵，加烧碱去除镁离子；在后反应槽加入纯碱去除钙离子；再经盐水过滤器，滤去沉淀，清液加亚硫酸钠脱去游离氯后，进一次盐水贮槽。,核心设备：盐水过滤器。,简易流程,盐水预热器,加压溶气 罐,预处理器,后反应槽,盐水过滤器,精卤水,前反应槽,过滤精盐水,烧碱溶液,次氯酸钠,三氯化铁溶液,纯碱溶液,盐泥,三、离子膜电解,1,、离子膜电解槽,单极式和复极式两种型式,都由多个电解单元组成。,电解单元 阳极：钛材，并涂有多种活性涂层。,阴极：镍材，并涂有多种活性涂层。,离子交换膜：全氟磺酸与全氟羧酸复,合膜。,阴极,阳极,离子交换膜,2,、电解流程,氯气,氢气,离子膜电槽,盐水高位槽,碱高位槽,碱循,环槽,淡盐,水槽,回槽淡盐水,32%,烧碱,32%,烧碱去罐区,32%,烧碱,淡盐水,淡盐水,二次精盐水,3,、淡盐水脱氯,脱氯塔,冷却塔,盐酸,气氯,淡盐水,脱氯淡盐水去采卤,氯气,真空泵,氯气回氯气管,亚硫酸钠,烧碱,四、氯氢处理,1,、氢处理,洗涤塔,氢气泵,水除雾器,电解来,H2,H2,去,HCl,等,2,、氯处理,氯气洗涤塔,钛冷却器,水除雾器,一段填料塔,一段填料塔,泡罩干燥塔,酸除雾器,干氯气去压缩,湿氯气,五、氯气液化,简易流程,原氯,废氯去盐酸合成,液氯,液态氟里昂,气态氟里昂,液氯去包装和用户,六、氯化氢和盐酸合成,简易流程,二合一合成炉,一级石墨吸收器,二级石墨吸收器,酸雾扑集器,氯气,氢气,氯化氢去,PVC,氯化氢,纯水或稀酸水,31%,高纯盐酸,稀盐酸,
