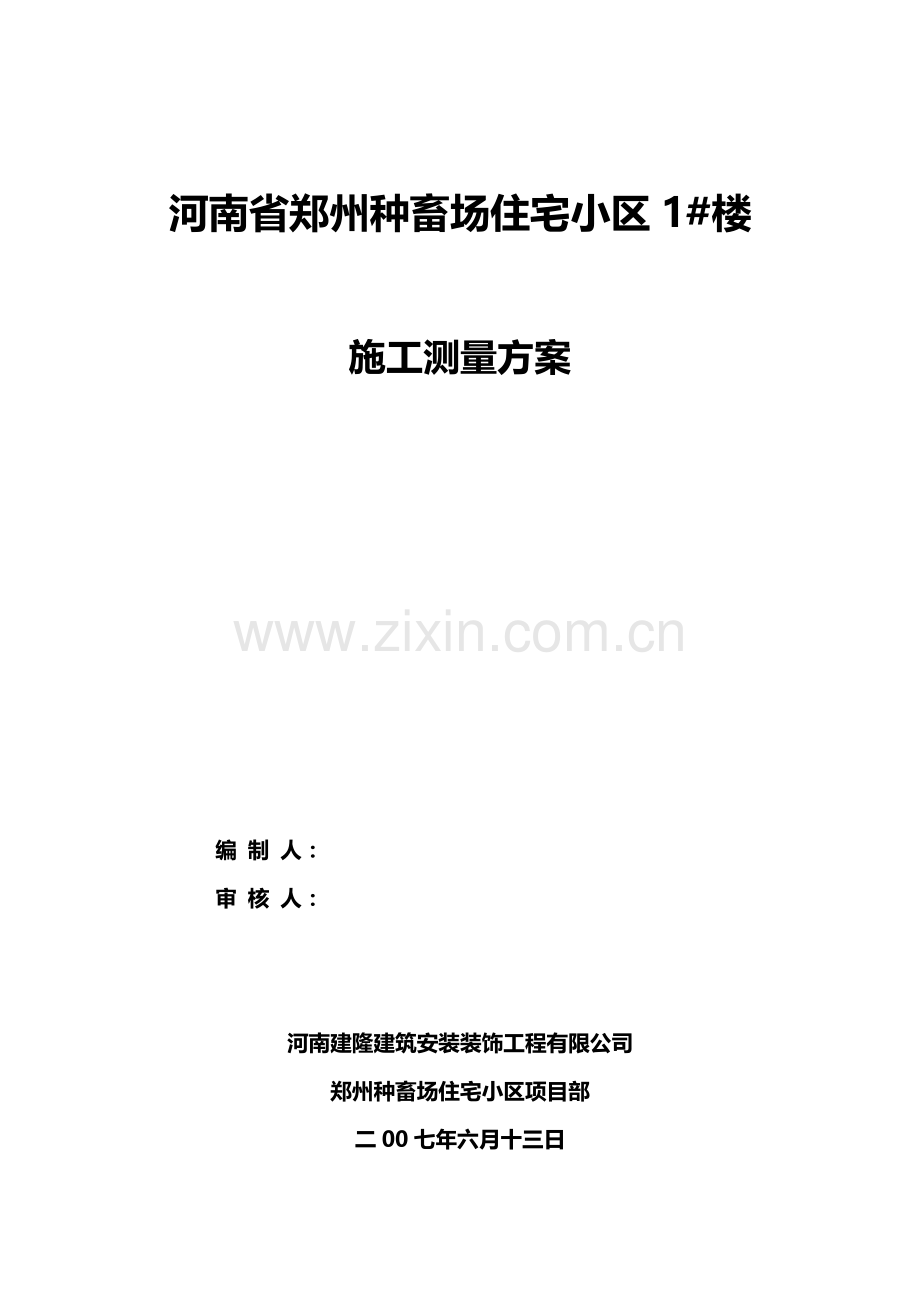

河南省郑州种畜场住宅小区1#楼施工测量方案河南省郑州种畜场住宅小区1#楼施工测量方案编 制 人：审 核 人：河南建隆建筑安装装饰工程有限公司郑州种畜场住宅小区项目部二00七年六月十三日目 录一、 工程概况2二、 编制依据3三、 施工部署3四、 平面测设网测设5五、 基础测量7六、 平面控制网的测设9七、 基准线竖向投测方法及技术要10八、 工程重点部位的测量方法13九、 质量保证措施14十、 施测安全及仪器管理15河南省郑州种畜场住宅小区1#楼施工测量方案一、工程概况1、建筑概况1.1本工程为河南省郑州市种畜场住宅小区1#楼，位于郑州市畜牧路以南，天府路东侧。该工程建筑面积为40289.95,其中地上面积39127.43,地下室建筑面积1162.52,建筑结构为框肢剪力墙结构,建筑高度99.600m,室内外高差0.6m商场0.3m.本住宅地上33层,由河南徐辉建筑工程事务所设计.地下一层为人防,由核工业第五研究设计院设计。其中1层（层高3.52m）、2层为商场(层高3.0m），3-33层为住宅，住宅层高均为3.0m。1.2外墙保温做35厚挤塑泡沫板保温层,屋面保温材料为100厚CCP保温复合板，建筑耐火等级为一级。1.3人防工程：本工程为附建式人防工程，负一层战时为物资库，平时为戊内储藏，本工程设有二个战时出入口。其建筑面积共计1106，本工程分为一个防护单元，负一层为战时地下室耐火等级一级，防火等级一级（防火分一个分区，防烟分三个分区）。2、结构概况2.1本工程主楼采用现浇钢筋混凝土剪力墙结构，裙楼采用框架结构。基础形式为钢筋混凝土筏板基础，抗设防烈度为七度。 剪力墙及框架抗震等级为二级，建筑结构安全等级二级，建筑物合理使用年限为50年。 2.2本工程地下室内外墙为300厚钢筋混凝土剪力墙墙体，正负零以上至29.92m墙厚为250,29.9299m墙厚为200,地下室墙采用240(120)厚粘土砖,正负零以上采用200(250)厚加气混凝土砌块,轻质隔墙为100厚加气砼块。2.3砼强度等级：1、基础顶32.92m墙、柱、梁、板:C35。2、32.92m103.80m,墙、柱、梁、板:C30。3、二层商铺基础顶-0.60m墙、柱、梁、板:C35。4、-0.60m6.00m,墙、柱、梁、板:C30。2.4构造柱、过梁为C25。 二、编制依据1、由设计院设计的河南省郑州种畜场住宅小区1#楼施工图纸。2、河南省郑州种畜场住宅小区1#楼施工组织设计。3、土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程;工程测量规范（GB50026-93）建筑施工测量手册三、施工部署1、值班工作 测量工作 自检 报验 进入下道工序 合格 合格2、施工测量组织工作 由项目技术部专业测量人员成立测量小组，根据甲方提供的定位点（/、/、/、/）和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，有项目经理根据项目总进度计划进行安排。3、施工测量的基本要求3.1严格执行测量规范：遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。必须严格审核测量原始数据的准确性，坚持系列放线与计算工作同步校核的工作方法。3.2定位工作执行自检、互检合格后再报检的工作制度。3.3测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。3.4明确为工程服务，按图纸施工，质量第一的宗旨。紧密配合施工，发扬团结、协作、实事求是、认真负责的工作作风。4、值班工作4.1全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层0.00的绝对标高。在了解总图后认真学习建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉施工图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，并查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2测量仪器 现场测量仪器一览表序号器具名称型号单位数量1电子经纬仪ET-02台12垂准仪DZJ2台13水准仪DS32台14钢尺50m把15钢尺5m把46墨斗只25、测量的基本要求5.1测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。6、工程定位6.1根据甲方提供的定位桩、红线桩和水准点，按照所计算的建筑物主轴线座标点进行轴线定位。6.2使用绝对标高的影响：按设计规定，标高引测必须使用绝对标高。要考虑建筑物的沉降以及设计对10层以上的标高修正，势必增加许多工作量。其次是先设置在各楼层上的标高线（点）变化亦不尽相同，要经常检查和修正。7、测量工作的难点7.1自然影响：在高空作业时，易受日照、风力、摇摆等不利因素的影响。7.2建筑物变形影响：由于受到沉降、收缩等影响，设置的测量点位变化发生变化。7.3一般网点边长会缩短，影响测量深度。四、平面测设网测设1、平面测设网布设原则1.1平面控制应先从整体考虑，遵循先整体后局部的、高精度低控制的原则。1.2平面控制为网的坐标系统与工程设计所采用的坐标系统相一致布设呈矩形。1.3布设平面布置网首先根据设计总平面图、现场施工平面布置图。1.4选点应在通视条件良好、安全、易保护的地方。1.5桩位必须做好保护，需要时用钢管进行围护，并用红漆作好标记。2、建筑平面控制网的布设2.1依据平面布置与定位原则，共设置两横四纵六条主控轴，两横分别为：轴南1.0米、轴南0.30米。四纵分别为：轴东1.0米、轴西1.0米、轴东1.0米、轴西1.0米。由此组成1#楼主控线控制网，对整个楼号实施控制。2.2主控线定位时，均布置引线，根据现场实际情况投射到墙上或地面上，墙上、地面引线均用红三角标出，清晰明了。施测完成后报监理、建设单位确认后，加以妥善保护。2.3桩位必须用砼保护，砌砖维护。并用红漆做好作好测量标记（详见下图：轴线、高程点控制桩埋设示意图）2.4控制线根据现场实际情况，弹在各楼层方便检查复核楼层放线。3、高程控制网的布设原则3.1为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为施工竖向精度的首要条件。3.2根据场区内甲方给定的0.000布设场区高程控制网。3.3为保证建筑物竖向施工的精度要求，根据甲方给定的0.000在场区内建立高程建筑控制网。先用水准仪进行复测检查，校验合格水准点，此点应设在固定或不沉降建筑物上，并做明显标志及保护。以此作为保证竖向施工精度控制的首要条件，该点也作为以后沉降观测的基准点。4、高程控制网的技术要求4.1半永久性水准点位于永久建筑物以外，一律按测量规程规定的半永久。4.2桩的方式埋设，并妥善加以保护。4.3引测的水准控制点，需经复测合格后方可使用。5、水准点的埋设及观测技术要求5.1水准点的埋设，水准点选取在土质坚硬、便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测。5.2水准观测的技术要求见下表等级水准仪型号（M）前后长度(M)前后视距差(M)前后视距累计差(M)视线离地最低高度(M)三级DS3275250.3五 、基础测量1、基础垫层平面轴线投测方法1.1在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测轴线控制桩无误后，将ET-02电子经纬仪架设在基坑边上的/轴线南1.0m的轴线控制桩位上，经对中、整平后、后视同方向桩/轴线南1.0m的轴线控制桩位上，将所需的轴线投测到施工平面层上,将ET-02电子经纬仪架设在/轴线北1.0m的轴线控制桩位上，经对中、整平后、后视同方向桩/轴线北1.0m的轴线控制桩位上，将所需的轴线投测到施工平面层上,形成东西方向主控线二条。然后采取同样方法将南北方向的主控线四道轴线均投测到施工平面层上，经校核无误后，用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必须在相应边角、用红漆以三角形式标注清楚。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过5mm。1.2各轴线投到施工面上之后，轴线间距要用钢尺测量间距作为校核，其轴线允许偏差不得大于1/2000。2、0.000以下部分标高控制2.1高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。2.20.000以下标高的传递施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保管的位置，根据基坑情况，在基坑内将其引测至基槽外围砖胎膜内侧壁，并表明绝对高程和相对标高，便于施工中使用。墙、柱拆模后，应在墙、柱立面抄测出建筑一米线。( 一米线相对每层设计标高而定)。2.3标高校测与精度要求 每次引测标高需要作自身闭合外，对于同一层分几次引测标高，应该联测校核，测量偏差不应超过3mm，3、土方开挖测量方法3.1基坑开挖由58轴、1轴向中间推进，高程分两次传递，在距槽底设计标高1.5米的边坡上钉钢筋头，架设水准仪，随时校核槽底标高。3.2开挖到槽底标高70cm处，在基坑边N轴、H轴1.0米控制线处架设经纬仪，向基坑投测东西方向主控线，在木桩上钉铁钉，确定控制点，并用小白线拉通。然后，在基坑边3轴、20轴、23轴、57轴1.0米控制线处架设经纬仪，以同样的方法确定南北方向四道主控线。当纵横主控线交叉后，检查距槽边尺寸，确定槽宽，修整槽边。随挖土进度以此放出主控线，并放出细部集水坑、消防水池等开挖边线。六、平面控制五网的测设1、-5.40米0.000米墙体混凝土浇筑完毕后，根据场地平面控制网，校测建筑物轴线控制桩后，使用经纬仪将轴控线引弹到结构外面上，并作明显标记。一层墙拆模后，再引弹至墙顶。并向上逐层引测，以此来控制外墙的垂直度。2、楼层上部结构轴线垂直控制线，采用内控点传递法。根据流水段的划分，1轴21轴施工段内设置4个内控点，22轴58轴施工段内亦设置4个内控点，组成自成体系的矩形控制方格。3、浇筑一层顶板后半天过程中，按照控制点预埋1001003mm铁板。二层楼面放线，依据外墙及围墙上可以视通的主控线进行施测，铁板上用钢针划出纵、横轴交叉线，并将交叉点处钻出2mm小孔作为标志。铁件剖面图 正面图 背面图4、上部楼层结构相同的部位留200200的放线洞口以便进行竖向轴线投测。预留洞不得偏位，且不能被掩盖。5、一层楼面的轴网须认真校核，经复核验收方可向上投测。6、一层楼面基点铁件上不得堆放料具，顶板排架避开铁件，确保可以架设仪器；7平面控制网根据结构平面确定，尽量避开墙肢，保证通视。8、平面控制网布设原则：先定主控线，再进行轴网加密。控制轴线满足下列条件：建筑物外轮廓线，施工段分界轴线，楼梯间电梯间两侧轴。9、竖向投测选用苏一光光学仪器厂生产的DZJ2激光垂准仪，技术指标如下：竖向扫描精度10角秒。水平投测选用南方公司ET-02电子经纬仪，技术指标精度2角秒。七、基准线竖向投测方法及技术要求1、基本要求1.1竖向投测精度取决于测量人员的技术素质和设备的技术的状态。从这两方面着手控制投测精度。1.2测量人员经技术培训，持证上岗。1.3测量人员施测前认真理解方案。1.4仪器需有合格证及检测证。2、操作方法熟悉 ET-02电子经纬仪、DZJ2激光垂准仪在垂直测量中使用方法。2.1对中、整平在基准点上架设三脚架，使三脚架架头大致水平，将仪器安放在三脚架上，用脚螺栓使园水泡居中，在三脚架架头上平移一起使对点器对准基准点，此时长水准器气泡仍应居中，否则，平移一起或伸缩三脚架腿使长水准仪气泡居中同时光学对点器也能对准基准点。2.2垂准测量瞄准目标，在投点处安放方格形激光投影板；旋转望远镜使垂直角为90度，按下激光开关，此时应有激光发出。通过调焦，使激光束打在作业层目标点上的激光点最小，最清晰。2.3通过顺时针转动望远镜360度，检查激光束的误差轨迹。如轨迹在允许限差内则轨迹圆心为所投轴线点。2.4轴线点投测到楼层后，再进行放线。2.5施工层放线时应先在结构平面上校核投测轴线闭合后再细部放线。室内应把建筑物轮廓轴线和电梯井轴线的投测作为关键部位，为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层放线中弹放下列控制线，所有细部轴线，墙体边线，门窗洞口边线。3、楼层放线 按所设置两横四纵六条主控轴，对整个楼号实施控制。每五层复测一次，确认无误并作标记。十层预埋一次100100mm，厚10mm的钢板，其控制依据由第一层和第五层的主控线来控制，并经复核无误后，在其上做出明显标志，采取措施给予保护。 4、主体结构施工放线 根据各层投测的控制网点用垂准仪将垂准点引测到各层楼面上，再用电子经纬仪将主轴线引测到施工面，根据各施工平面图放出相应的轴线及墙（梁）和各种洞口等的平面位置。以后每完成一层楼面用垂准仪把地面层的垂直投测基准点传递到上一层楼面，按相同的操作步骤完成测量工作。5、沉降观测利用引测到现场以内的水准点进行沉降观测。选用DS32水准仪及配套塔尺进行观测。沉降观测应由固定的测量人员操作，使用固定的水准仪，水准尺及固定的水准点。观测周期从地上一层施工完开始观测，以后完成一层结构施工观测一次，装饰阶段每月观测一次，竣工后季度观测一次，并填写观测记录，上报有关部门。待工程竣工后，依据各项的沉降观测数据，绘制观测曲线图及成果表，同建筑物沉降观测平面图一起作为竣工资料的以部分整理归档。经纬仪复核根据现场布置的“井”字轴线控制网，按常规点放线法进行楼层平面放线复核，同时监控建筑物垂直度偏差。复核时主要复测轴南1.0米、轴南0.30米。轴东1.0米、轴西1.0米、轴东1.0米、轴西1.0米在楼层形成“井”字形平面复核控制基线。主体结构十层以下隔层复测，十层上逐层复测。7、测量精度要求7.1距离测量精度L1/3000;7.2测角允许偏差：20/；8、垂直度控制。结构施工中每层施工完毕，应检测外墙偏差并记录，并每层检查门窗洞口净空尺寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位洞口水平位移，弹外墙窗口边线竖直通线。8.1竖向测量允许偏差 全高：3H/10000，且不应大于5mm；9、标高传递法依据现场内两个永久标高控制点，每段在外墙设置4个标高控制点，一层控制点相对标高为+0.50米。以上各层均以此标高线直接50米钢尺向上传递，每层误差小于3mm时，以其平均点向室内引测+50cm水平控制线，抄平时，将水准仪安置在测设范围内中心位置，对所设置4个标高控制点进行复测，确认无误，并进行精度安平测量。标高向上传递时，每十层为一个节点，反复量测无误后做好标记，作为向上每层传递的依据。标高传递技术要求9.1标高引至楼层后，进行闭合复测9.2钢尺需要检定合格证9.3钢尺读数进行温差修正9.4标高传递注意事项1、标高基准点的确定非常重要，标高传递前，必须进行复核。2、标高基准点需要妥善保护。八、工程重点部位的测量方法1、建筑物大角垂直度的控制首层墙体施工完成后，分别在距大角两侧30cm处外墙上，做出标记并与室内轴控线复核无误后，各弹出一条竖直线，并涂上两个红色三角标记，将此条竖直线控制点在地面做好标记，作为上层墙支模板的控制线。上层墙体支模时，以此30cm线校准模板边缘位置，以保证墙角与下层墙角在同一铅直线上。以此层层传递，从而保证建筑物大角的垂直度。各大角的竖直线控制点在地面做好标记并防护。2、墙、柱施工精度测量方法为了保证剪力墙、隔墙和柱子的位置正确，放线时首先根据轴线放测出墙柱20cm的控制线，在该层墙、柱施工完毕以便用于检查钢尺和墙体偏差情况。3、门、窗洞口测量方法结构施工中，每层墙体完成后，用经纬仪投测出洞口竖向中心及洞口两边线横线控制线用钢尺传递，并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出，门窗洞口水平控制根据标高控制线由钢尺传递弹出。以此检查门、窗洞口的施工精度。4、电梯井施工测量控制方法在结构施工中，在电梯井底以控制线为准弹测出井筒20cm控制线和电梯井中心线，在后续施工中，每层都要根据控制轴线放出电梯井中心线，并做好标识。所放出电梯井中心线，应与各层主轴控制线进行复核，确认无误后，方可进行下道工序施工，并以此来控制整个电梯井的质量。九、质量保证措施1、所有作业人员均持证上岗。2、测量作业的各项技术按建筑工程施工测量规程进行。3、测量仪器和丈量器具是保证工程测量精度的前提。因此，本工程所有使用的电子经纬仪、垂准仪、水准仪、钢尺均应有计量监督局鉴定合格后方可使用，未经检验的器具严禁使用，并定期复检，确保所有测量器具的良好，达到高质量的标准。4、施工图、测量桩点，必须经过校对、计算、复测合格才能作为测量依据。5、所有测量作业完后，测量作业人员必须进行自检，自检合格后，方可向监理报验。6、自检时，对作业成果进行全数检查。7、校验时，要重点检查轴线间距，纵横轴线交角以及工程重点部位，保证几何关系正确。8、加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。十、施测安全及仪器管理1、施测人员进入施工现场必须戴好安全帽。2、在基坑边投放基础轴线时，确保架设的经纬仪稳定性。3、一层楼面架设激光经纬仪时，要有人监视不得有东西从轴线洞中掉落打坏仪器。4、操作人员不得从轴线洞口上仰视，以免掉物伤人。5、轴线投测完毕，须将洞口上防护盖板复位。6、操作仪器时，同一垂直面上其他工作要注意尽量避开。7、施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护，不得只顾弹线或其他事情，忘记仪器不管。8、施测过程中，要注意旁边的模板或钢管堆，以免仪器碰撞或倾倒。9、所有线坠不能置于不稳定处，以防受碰被掉落伤人。10、仪器使用完毕后需立即入箱上锁，由专人负责保管，存放在通风干燥室内。11、使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。12、钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防修漆。苗木供应合同书甲方：乙方：周至县哑柏镇绿星苗圃经甲乙双方协商同意， （以下简称甲方）从周至县哑柏镇绿星苗圃（以下简称乙方）购买银杏苗木，（用于渭政办发2010205号文件，渭南市区绿化），并就相关事宜达成以下协议：一、 苗木数量： 二、 苗木规格：胸径15cm以上，主干通直，树头完整，枝条匀称、丰满，无病虫害，树形美观。三、 苗木价格：每株计人民币四、 该价格包括：苗木费、挖掘费、包装费、装车费、拉运费五项。合计人民币（ ）五、 付款方式：任务完成后，10日内一次付清。六、 有关事项：1、 土球规格：苗木所带土球直径1.2米以上，厚度60cm以上，卸车前完整不破裂。2、 包装规格：土球包装腰带无间隙宽度12cm以上，纵扎草绳间隙在2cm以下。绳杆高度40cm，缠冠高度2米。3、 所有苗木必须是播种培育，均为本苗圃苗木，严禁从外省、外地调动，由此产生的不良后果，由乙方负责。4、 乙方必须按照甲方时间、地点、数量要求按时送苗。（送苗地点，渭南市城区）并保证我县任务完成居全市前三名。5、 苗木结算数量以接收方接收单上的数据为准，因不符合合同条款中苗木规格要求的，接收方拒绝接收的苗木由乙方自行处理。六、本合同未尽事宜，甲乙双方同意协商解决。七、合同条款违约，造成经济损失，由造成损失方全额赔偿。八、本合同一式两份，甲乙双方各执一份，自签字盖章之日起生效 二0一0年十二月16河南建隆建筑安装装饰工程有限公司
