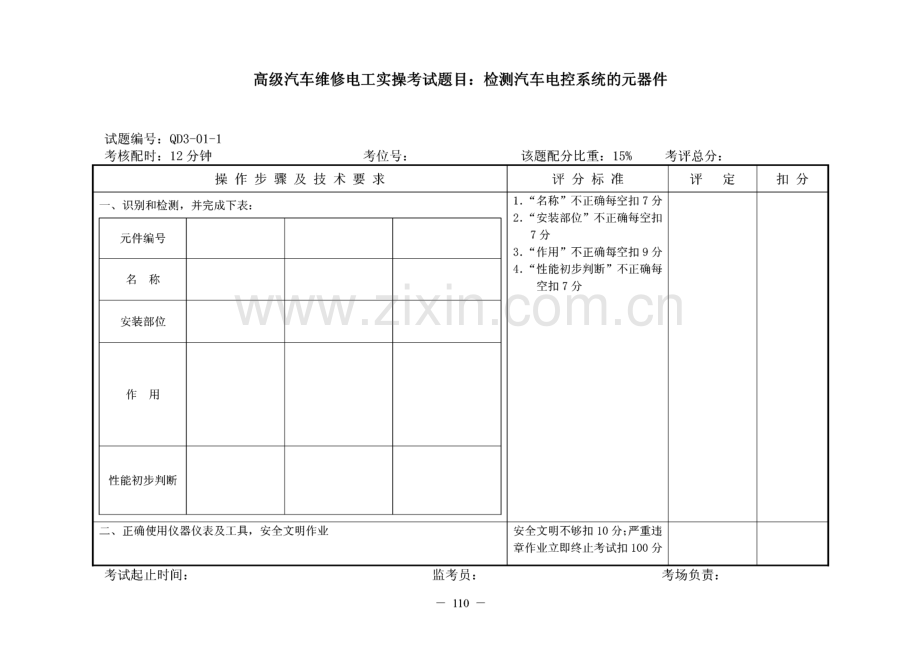

高级汽车维修电工实操考试题目：检测汽车电控系统的元器件试题编号：QD3-01-1考核配时：12分钟 考位号：该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分一、识别和检测，并完成下表：1.“名称”不正确每空扣7分2.“安装部位”不正确每空扣7分3.“作用”不正确每空扣9分4.“性能初步判断”不正确每 空扣7分元件编号名称安装部位作用性能初步判断二、正确使用仪器仪表及工具，安全文明作业安全文明不够扣10分;严重违 章作业立即终止考试扣100分考试起止时间：监考员：考场负责:110-高级汽车维修电工实操考试题目：测绘组合开关的灯系控制试题编号：QD3-01-2考核配时：20分钟 考位号：该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检测组合开关灯系控制部分，完成下表：1.端子编号不正确，每项扣3分2.颜色代号不正确，每项扣2分3.开关位不正确，每项扣5分接插端代号线色代号尾灯位大 灯 位 置远光位近光位_7._超车位S5 3fl-21fl97 1J.S4 321二、利用上表,画灯系电路图ML3S720IVMiIS15UH10接插件接转件/不能画出变光电路图扣20分1.漏画电路扣10分2、错画电路扣10分三、正确使用工量具，安全文明作业安全文明不够扣10分；严重违章 作业立即终止考试扣100分考试起止时间:监考员:考场负责:111高级汽车维修电工实操考试题目：分析汽车门锁系统的控制电路试题编号：QD3-01-3 考核配时：25分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分门电路名称特 点见电路附图进行分析1.名称不正确每空扣3分2.特点不正确每空扣5分BEG用钥匙开门锁 的电路分析不正确或缺漏项,每处扣18分，最多扣36分开门延时器 的作用作用不正确扣8分钥匙插入保护 电路的功能功能不正确扣8分锁门电路的 控制走向不正确或缺漏项,每处扣12分，最多扣24分三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够扣10分；严重违章作业立即终止考试并扣100分考试起止时间:监考员:考场负责:112-QD3-01-3题：分析汽车门锁系统的控制电路附图W火钥匙.P-一门锁开 LH门锁关 RH位置开关一 LH 互置开关RH电源6666钺止二门钥匙开关 e二门内控制开关;Q&喀I领门 延忖器113高级汽车维修电工实操考试题目：组装危险警告灯及转向灯电路试题编号：QD3-01-4考核配时：20分钟 考位号：该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、画出危险及转向灯电路接线图不会画电路图扣40分1.电路图不完整扣15分2.电路图不正确扣25分二、组装并检验电路1.缺危险灯扣25分2.缺转向灯或转向灯不完整扣25 分三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:114-高级汽车维修电工实操考试题目：发动机供油系统故障的诊断与排除试题编号：QD3-01-5 考核配时：15分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检测喷油故障，并指出故障部件：故障部件不正确扣45分故障 部件二、故障排除1.故障末排除扣20分2.发动机不能运转扣15分三、正确使用仪器仪表及工具，操作规范使用仪器不正确或操作不规范扣10分四、安全文明作业安全文明不够扣10分；严重违章作业 立即终止考试并扣100分考试起止时间:监考员:考场负责:115高级汽车维修电工实操考试题目：用示波器测量并计算发动机即时转速试题编号：QD3-02-1考核配时：16分钟考位号：该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分-、描绘点火信号波形：考评员应要求考生进行描绘，以便完 成下列项目二、计算并完成下表：1.“点火周期”数值超差20%,扣10 分；2.“发动机转速”超差5%扣50分-3.“作用”不正确扣30分点火周期发动机转速火花塞电感 放电作用三,正确使用仪器仪表及工具，安全文明作业使用工量具不当或安全文明不够扣 10分；严重违章作业立即终止考试并 扣100分考试起止时间:监考员:考场负责:116-高级汽车维修电工实操考试题目:测绘自动变速器的档位开关试题编号：QD3-02-2考核配时：15分钟 考位号:操作步骤及技术要求在下图填画出开关内部电路图该题配分比重：20%考评总分：评分标准 评定 扣分开关电路图上有一处不正确扣20分，最多扣40分二、在图上标明：档位、线色及其代号、起动开关的位置三、正确使用工量具，安全文明作业1.“档位”不正确扣10分2.线色及其代号不正确扣25分3.起动开关位置不正确扣15分 使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:117高级汽车维修电工实操考试题目：分析自动变速器的电路试题编号：QD3-02-3 考核配时：25分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分车速传感器 的信号特点“特点”不正确或不完整扣10分节气门位置 传感器的 信号特点“特点”不正确或缺项每项扣15分，最多扣30分AT 的 ECU 的功能“功能”不正确或缺项每项扣10分，最多扣30分模式开关 的作用“作用”不正确或缺项扣10分电磁阀的 作用“作用”不正确或缺项每项扣8分，最多扣16分O/D指示灯 的功能“功能”不正确扣4分考试起止时间:监考员:考场负责:-118-QD3-02-3题：分析自动变速器的电路附图AM(7.5AGAUGEMAN ISA停车开关I模式开关停车灯8ssi E P Uth Lt kUIDL/s l!IG B HR GND端f119-高级汽车维修电工实操考试题目：组装并测量空调风机调速电路试题编号：QD3-02-4 考核配时：20分钟考位号:该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、画出带继电器的风机调速电路图，并作简单说明不会画电路图扣45分1.未用继电器扣10分2.电路图不正确或有漏项扣30分3.未作简单说明扣5分二、组装并测量电路完成下表：风机不转扣45分1.速序不正确扣15分2.电压值超差20扣15分3.电流值超差20扣15分慢速时风机电压高速时风机电流三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:120 高级汽车维修电工实操考试题目：发动机易熄火故障的诊断与排除试题编号：QD3-02-5考核配时：12分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检测故障，并指出故障部件：考评员应向考生提供发动机电控系统图故障部件不正确扣45分故障 部件二、故障排除1.故障未能排除扣20分2.发动机不能运转扣15分三、正确使用仪器仪表及工具，操作规范使用仪器不正确或操作不规范扣10 分四、安全文明作业安全文明不够扣10分；严重违章作 业立即终止考试并扣100分考试起止时间:监考员:考场负责:121高级汽车维修电工实操考试题目：识别和检测汽车传感器试题编号：QD3-03-1考核配时：16分钟考位号：该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分一、识别和检测，并完成下表：1.“名称”不正确每空扣7分2.“作用”不正确每空扣8分3.“安装部位”不正确每空扣8 分4.“性能初步判断”不正确每空 扣7分元件编号名称作用安装部位性能初步 判断二、正确使用仪器仪表及工具，安全文明作业使用仪器不正确或安全文明不够 扣10分；严重违章作业立即终止 考试并扣100分考试起止时间:监考员:考场负责:-122-高级汽车维修电工实操考试题目：测绘发动机进气流量计试题编号：QD3-03-2考核配时：12分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、绘制叶片式空气流量计电路图电路有一处不正确扣16分，最多扣48分二、检测流量计，完成下表：1.缺项，每项扣6分2.检测结果不正确每项扣8分检测项检测结果三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:123高级汽车维修电工实操考试题目：分析发动机的控制电路试题编号：QD3-03-3考核配时：30分钟考位号：该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分指出起 动时燃 油泵控 制电路 走向“电路走向”不正确或漏项，每项 扣15分，最多扣30分当五脚继H土器第2、4间线圈断路，产生现象分析：“分析”不正确扣8分节气门位置传感器的工作特点：“特点”不正确或缺项。每项扣8 分，最多扣16分空气流量计的功能：“功能”不正确或缺项。每项扣12 分，最多扣24分喷油器的类型及工作特点：“类型，或“特点”不正确，每项 扣8分考试起止时间:监考员:考场负责:124 QD3-03-3题：分析EFI发动机的控制电路附图125高级汽车维修电工实操考试题目：组装汽车前照灯电路试题编号：QD3-03-4考核配时：18分钟 考位号：该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、画出前照灯电路图，图中包括远光、近光、超车灯和指示灯等不会画电路图扣40分电路图不正确或有漏项，每项扣20 分，最多扣40分二、组装电路并测量，完成下表：不会搭接电路扣50分1.电路搭接缺项或不正确每项扣14分，最多扣28分2.“状况”不正确每空扣6分3.“电流值”超差20扣10分开启超车灯时状况远光指示灯【;尾灯【】近光时单灯电流值三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够扣 10分；严重违章作业立即终止考试并 扣100分考试起止时间：监考员：考场负责:一 126-高级汽车维修电工实操考试题目：发动机点火系统故障的诊断与排除试题编号：QD3-03-5 考核配时：16分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检测故障，并指出故障部件：故障部件不正确扣45分故障部件二、故障排除1.故障未能排除扣20分2.发动机不能运转扣15分三、正确使用仪器仪表及工具，操作规范使用仪器不正确或操作不规范扣10 分四、安全文明作业安全文明不够扣10分；严重违章作 业立即终止考试并扣100分考试起止时间:监考员:考场负责:127 高级汽车维修电工实操考试题目：汽车空调压缩机电气器件与泵气性能的检测试题编号：QD3-04-1 考核配时：16分钟考位号:该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分一、检测电气器件及压缩机的泵气性能，完成下表：由考评员随机指定“部件项”的编 号1.“部件名称”不正确每项扣7分2.“部件作用”不正确每项扣10 分3.“检测结果”不正确每项扣9分部件项名 称作 用检测结果泵气性能检测结果泵气性能检测结果不正确扣12分三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不 够扣10分；严重违章作业立即终 止考试并扣100分考试起止时间:监考员:考场负责:128高级汽车维修电工实操考试题目：测绘发动机EGR排放控制系统试题编号：QD3-04-2考核配时：18分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、就车测绘，画出EGR系统的控制方框图不会画方框图扣50分缺项或不正确，每处扣25分，最多扣50分二、检测EGR系统的反馈控制，完成下表：1.“反馈状况”不正确扣6分2.“本机反馈器件”不正确扣14分3.“常用的反馈器件”不正确或不完整，扣20分反馈状况本机反馈器件常用的反馈器件名称三、正确使J用工量具，安全文明作业使用工量具不正确或安全文明不够扣 10分；严重违章作业立即终止考试并扣 100分考试起止时间:监考员:考场负责:129 高级汽车维修电工实操考试题目：分析带IC调压器的发电机充电电路试题编号：QD3-04-3考核配时：18分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分IC调压 器各线 的功能（电源线 除外）“功能”不正确或缺项每项扣12 分二极管D 的作用不正确扣12分中 点极 管作用1.“作用”不正确扣10分2.“原理”不正确扣15分原理比较本机充电指示 灯与常规指示灯的 工作原理上的区别不正确扣15分考试起止时间:监考员:考场负责:130 QD3-04-3题：分析带IC调压器的发电机充电电路附图磁场线圈电负荷131高级汽车维修电工实操考试题目：组装汽车门玻璃升降器电路试题编号：QD3-04-4 考核配时：18分钟考位号:该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、画出玻璃升降器控制电路不会画电路图扣40分电路图不正确或有漏项，每项扣20 分，最多扣2项40分二、组装电路并测量，完成下表：1.玻璃升降器不能运作扣20分2.电流值超差20每项扣8分3.“原因”不正确扣14分玻璃升时工作电流值玻璃升 至U位，开 关仍接 通状况电流值原因三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够扣 10分；严重违章作业立即终止考试并 扣100分考试起止时间:监考员:考场负责:132 高级汽车维修电工实操考试题目：用解码仪调码并排除发动机故障试题编号：QD3-04-5考核配时：15分钟考位号：该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、使用检测仪调码检测，并指出故障部位：故障部位不正确扣20分故障 部位二、排除故障，打印发动机运转的数据流1.故障未能排除扣24分2.发动机不能运转扣20分3.不能打印数据流扣6分三、正确使用仪器仪表及工具，操作规范使用仪器不正确或操作不够规范 扣20分三、安全文明作业安全文明不够扣10分；严重违章 作业立即终止考试并扣100分考试起止时间:监考员:考场负责:-133-高级汽车维修电工实操考试题目：检测汽车空调的制冷性能试题编号：QD3-05-1 考核配时：18分钟考位号:该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分一、性能检测的基本步骤，完成下表：考评员提供相对湿度图及评价图1、“步骤项”不正确或缺项，每项 扣3分2、“基本要求”不正确或缺项，每 项扣6分步骤项基本要求二、检测制冷系压力和制冷性能，完成下表：1.不正确每项扣122.对制冷系评价错误扣18分检测项目检测结果制冷系压力相对湿度冷气温差对制冷系评价三、正确使用工;量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:134 QD3-05T题：检测汽车空调的制冷性能附图棚明S叵川口田，器8 4 17 46 8 6555060 70相对湿度(%)2F7出球温度七(下)(41)(50)(59)(68)5 0(23)(32)135高级汽车维修电工实操考试题目：测绘空调风道控制装置试题编号：QD3-05-2 考核配时：16分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、测绘画出风道装置图不会画方框图扣40分缺项或不正确，每处扣20分，最多扣2项40分二、完成下表：1.“风道功能”缺项或不正确每项 扣4分，最多扣24分2.“驱动方式”不正确扣6分3.“反馈器件”不正确扣6分4.“湿度调节原理”不正确扣14分风道功能伺服门驱动方式混合伺服门反馈器件湿度调节原理三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间:监考员:考场负责:136 高级汽车维修电工实操考试题目：分析ABS系统的工作原理试题编号：QD3-05-3考核配时：25分钟考位号：该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分前后轮液压 控制的特点“特点”不正确或缺项每项扣10分，最多扣20分前右分泵液压模式电磁阀的运作“模式”不正确或缺项每项扣2分“运作”不正确或缺项每项扣6分电动油泵的功能 电动油泵运作方式“功能”不正确扣5分“运作”不正确扣5分单向阀的作用“作用”不正确扣12分造成制动踏板 回弹的原因“原因”不正确扣18分右前轮常规制动液 流的条件与流向“条件”不正确扣8分“流向”不正确扣8分考试起止时间:监考员:考场负责:137 QD3-05-3题：分析ABS电液控制系统的液压一电路原理图LLIg-mI融动主U蓄压器单向阀执行器I_储液O138 高级汽车维修电工实操考试题目：组装雨刮器的间歇刮电路试题编号：QD3-05-4考核配时：18分钟 考位号：该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、检测带间歇刮功能的刮水开关，完成下表：1.线端不正确扣15分2.间歇刮位不正确扣15分接插端子间歇刮位X/_B52197 B4 3211419072Q181 15141110接播件接插件/二、组装间歇刮电路间歇刮电路不能工作扣35分三、改装电路：间歇刮为点动刮不能正确改装点动刮，扣25分四、正确使用工量具，安全文明作业使用工量具不正确或安全文明不 够扣10分；严重违章作业立即终 止考试并扣100分考试起止时间：监考员：考场负责:-139 高级汽车维修电工实操考试题目：检修发动机电子节气门试题编号：QD3-05-5 考核配时：20分钟考位号:该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检修，完成下表：检测漏项，每项扣4分1.检测结果不正确每项扣6分2.“作用”不正确每项扣10分检测项检测结果电机作用水道的作用二、检测，画出电子节气门内部电路图不会画电路图扣40分缺项或不正确，每处扣20分，最多扣40分三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不 够扣10分；严重违章作业立即终 止考试并扣100分考试起止时间:监考员:考场负责:140 高级汽车维修电工实操考试题目：检测汽车组合开关的雨刮控制电路试题编号：QD3-06-1考核配时：18分钟考位号：该题配分比重：15%考评总分:操作步骤及技术要求评分标准评定扣分一、检测组合开关雨刮控制部分，完成下表：1.端子编号不正确，每项扣3分2.颜色代号不正确，每项扣3分3.开关位不正确，每项扣6分接插端子编号线色代号手动刮档_ _ _、慢刮档 5 4 1 2 1 90 一,-|s 卓火面可变电阻“钟球通风型专用）O COOu保防然环节（40安）工交流电机布冷却抬0 5P”压力开关一后冷却器J后冷却罂继电器交网继电器 4r暧风缝电器尾灯Xis:6 IVR园速开关空网开关33气温 传感黔&n*I一空悯控制黔,144 高级汽车维修电工实操考试题目：组装汽车中控锁及防盗电路试题编号：QD3-06-4考核配时：25分钟考位号：该题配分比重：25%考评总分:操作步骤及技术要求评分标准评定扣分一、按提供的电路附图，以“正触发”方式装接中控锁及防盗电路不会接线扣100分1.错装或漏装一处扣10分，最多扣20分2.中控锁或防盗器不能运作，扣30分二、按“负触发”方式，改接电路不能改接电路，不能实施负触 发,扣30分三、正确使用仪器仪表及工具，操作规范使用仪器不正确或操作不规范 扣10分四、安全文明作业安全文明不够扣10分；严重违 章作业立即终止考试并扣100 分考试起止时间:监考员:考场负责:145高级汽车维修电工实操考试题目：检修并安装点火系电路试题编号：QD3-06-5考核配时：18分钟 考位号：该题配分比重：20%考评总分:操作步骤及技术要求评分标准评定扣分一、检修并组装分电器，完成下表：1.“检修结论”不正确扣20分2.组装发生错装或漏装，每项扣15分，最多扣30分检修 结论二、安装分电器，起动并初步调整发动机点火正时1.分电器末插装正确扣20分2.发动机不能起动扣15分3.不会调整点火正时扣5分三、正确使用工量具，安全文明作业使用工量具不正确或安全文明不够 扣10分；严重违章作业立即终止考 试并扣100分考试起止时间：监考员：考场负责:一 146-
