第9章建筑图形中的文字标注.ppt

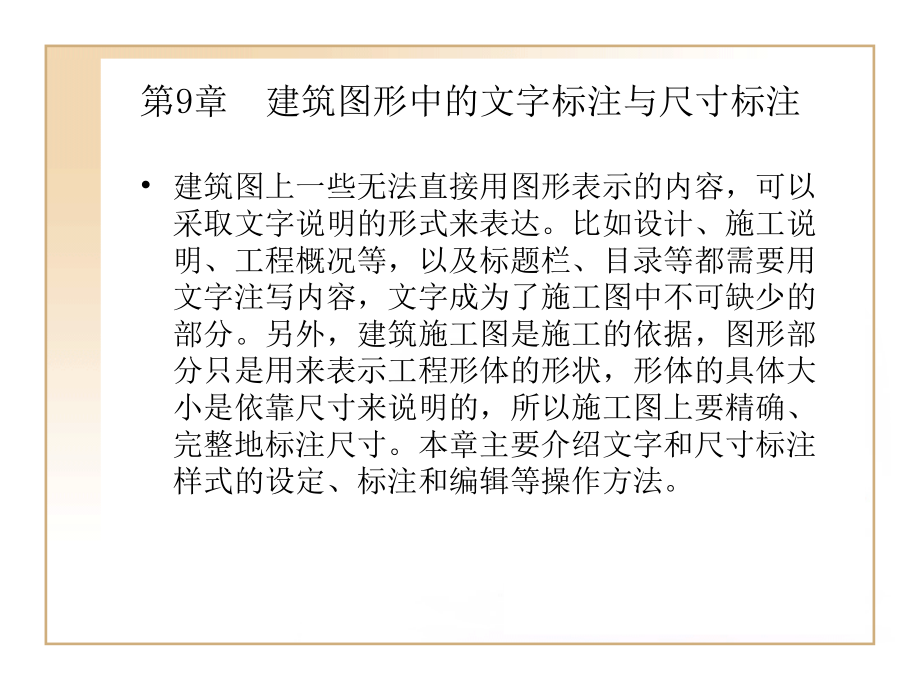

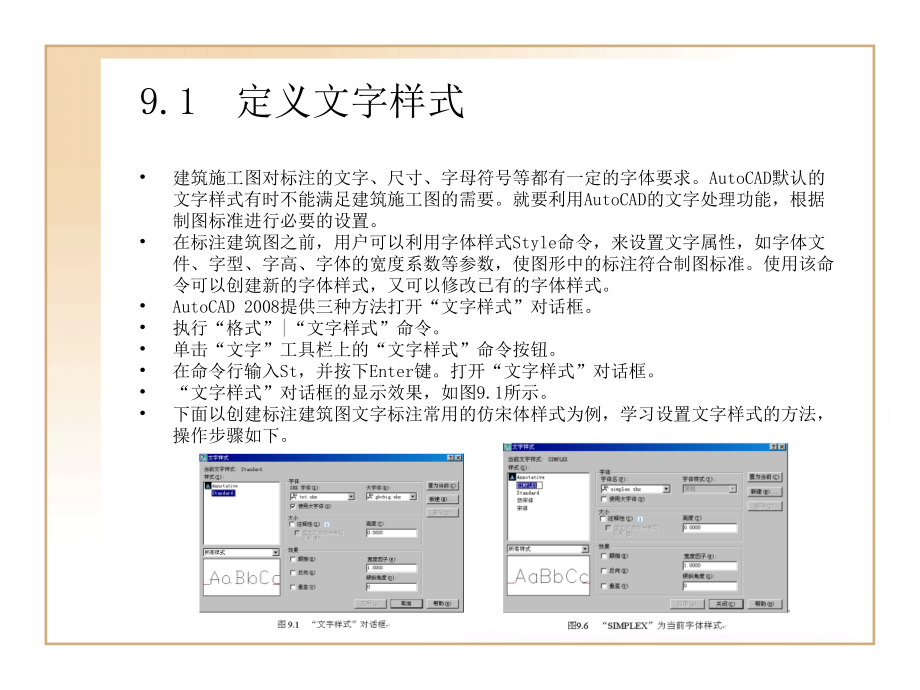

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第9章 建筑图形中的文字标注与尺寸标注,建筑图上一些无法直接用图形表示的内容，可以采取文字说明的形式来表达。比如设计、施工说明、工程概况等，以及标题栏、目录等都需要用文字注写内容，文字成为了施工图中不可缺少的部分。另外，建筑施工图是施工的依据，图形部分只是用来表示工程形体的形状，形体的具体大小是依靠尺寸来说明的，所以施工图上要精确、完整地标注尺寸。本章主要介绍文字和尺寸标注样式的设定、标注和编辑等操作方法。,9.1 定义文字样式,建筑施工图对标注的文字、尺寸、字母符号等都有一定的字体要求。,AutoCAD,默认的文字样式有时不能满足建筑施工图的需要。就要利用,AutoCAD,的文字处理功能，根据制图标准进行必要的设置。,在标注建筑图之前，用户可以利用字体样式,Style,命令，来设置文字属性，如字体文件、字型、字高、字体的宽度系数等参数，使图形中的标注符合制图标准。使用该命令可以创建新的字体样式，又可以修改已有的字体样式。,AutoCAD 2008,提供三种方法打开“文字样式”对话框。,执行“格式”|“文字样式”命令。,单击“文字”工具栏上的“文字样式”命令按钮。,在命令行输入,St，,并按下,Enter,键。打开“文字样式”对话框。,“文字样式”对话框的显示效果，如图9.1所示。,下面以创建标注建筑图文字标注常用的仿宋体样式为例，学习设置文字样式的方法，操作步骤如下。,9.2 输入文字,AutoCAD,提供两种了两种输入文本方式：一种是单行文字输入,Dtext,命令，适合于文字不多的简短标注；一种是多行文字输入,Mtext,命令，适合于文字比较多的成段标注。本节对这两种字体输入方法做详细介绍。,9.2.1 创建单行文字,单行文字并不是指启动一次该命令只能输入一行文字，而是指输入的每一行文字可作为一个对象来编辑。使用单行文字输入,Dtext,命令，可随时改变插入点的位置，也可以连续输入多行文本，每行文字是独立的实体。结束一行，可以进行换行，每换一行，用光标重新定义一个其始位置或按一次,Enter,键，再输入的文本便被作为另一个实体。要结束,Dtext,命令，需要再按一次,Enter,键。,AutoCAD 2008,提供3种方法启动“单行文字”命令的方法。,执行“绘图”|“文字”|“单行文字”命令。,单击“文字”工具栏上的“单行文字”命令按钮。,在命令行输入,Dt,，,并按下,Enter,键。,9.2.2 创建多行文字,建筑图中，有时需要输入一些是成段的文字，如设计要求、施工说明等。,AutoCAD,提供了多行文字,Mtext,命令，使用,Mtext,命令可以一次标注多行文本，并且各行文本都以指定宽度排列对齐，还可以在竖直方向上无限延伸，无论多少行都作为一个共同的实体，可进行编辑。多行文字编辑器具有一般文字编辑功能，比单行文字更方便。,AutoCAD 2008,提供三种方法启动“多行文字”命令的方法：,执行“绘图”|“文字”|“多行文字”命令。,单击“文字”工具栏上的“多行文字”命令按钮。,在命令行输入,Mt，,并按下,Enter,键。,9.2.3 特殊字符的输入,在实际绘图中，除了输入文字和英文字母，还经常需要标注一些特殊符号，比如标注直径（,）、,角度（）等。由于这些字符不能直接由键盘输入，,AutoCAD,为输入这些字符提供了一些简捷的控制码，通过输入这些控制码，达到特殊字符的目的。,AutoCAD,提供的控制码，均由两个百分号（%）和一个字母组成。输入这些控制码后屏幕上不会立即显示他们所代表的特殊符号，只有在,Enter,结束本次标注命令之后，控制码才会变成相应的特殊字符。,在建筑图里比较常用的几个特殊字符控制码对应的特殊字符，需要熟记，如表9.2所示。,9.3 应用实例创建地面材料说明,利用文本标注，编辑外墙剖面详图的地面材料说明，本例目的是熟练应用,AutoCAD,的文本标注方法。操作步骤如下。,1.启动,AutoCAD 2008,中文版，打开光盘099.3外墙剖面详图.,dwg,，,原图如图9.15所示。,2.在命令行输入,St，,并按下,Enter,键。打开“文字样式”对话框。单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框里输入新的样式名称：“文字标注”。单击“字体名”下拉列表框中的“仿宋_,GB2312”,为新字体，单击“应用”按钮。,3.利用直线命令绘制引出线。在命令行输入,DT，,并按,下,Enter,键，启动单行文字命令。设置文字高度为“40”。在引线右侧，按顺序书写三行材料说明文字，利用鼠标单击确定每行的书写位置，如图9.16所示。,9.4 编辑文字,建筑图中已标注的文字，有时需要进行进一步编辑，,AutoCAD,提供两种编辑文字的方法：一种是修改文字内容，可以用文字编辑,DDEdit,命令完成。另一种是对其属性进行编辑，如文字样式、位置、方向、大小、对正等特性，就要利用特性,Properties,命令来实现。,9.4.1 修改文字内容,利用编辑文本内容命令，可以对文本内容进行快速编辑，但不能编辑文本的其他属性。,编辑文本内容,DDEdit,命令的启动方法：,执行“修改”|“对象”|“文字”|“编辑”命令。,在命令行输入,ED，,并按下,Enter,键。,选择文字对象，在绘图区域中单击鼠标右键，在弹出的快捷菜单里单击“编辑”。（如果选择的是多行文字，则应在菜单里单击“编辑多行文字”）,双击文字对象。,1使用文字编辑,DDEdit,命令修改单行文字内容,2使用文字编辑,DDEdit,命令修改多行文字,9.4.2 利用特性修改命令编辑文字,AUTOCAD 2008,提供两种编辑文字属性的命令，一种是修改文本比例和对正，另一种是利用特性命令修改文字属性。,修改文本比例,修改文本对正,利用特性命令修改文字属性,9.5 尺寸标注相关规定及组成,尺寸标注不但表达了建筑图形的大小，还要表达各部分的相对位置关系，是建筑工程图的重要组成部分。,AutoCAD 2008,提供了灵活、快捷的尺寸标注方法。本节详细介绍各种尺寸标注命令的应用。由于绘图过程中要严格遵守房屋建筑制图统一标准,GB/T 50001-2001，,在进行尺寸标注之前，要熟悉建筑图的尺寸标注规定。,9.5.1 建筑标注的规定,建筑图在进行尺寸标注时应遵循以下规则：,图形中的尺寸以毫米（,mm）,为单位时，不用标注单位名称。如果采用其他单位，则要标注清楚。,图上所标注的尺寸应该为建筑物各部分的真实大小，与所选用的比例无关。,建筑物上每一尺寸标在最能清晰反应构件特征的部位，并且一个尺寸一般只标一次，不重复。,标注的尺寸一定要齐全、不遗漏。,利用,AutoCAD,的尺寸标注命令可以标注图纸中各种方向、各种形式的尺寸。建筑制图的尺寸标注一般采用专用建筑标记，具体的标注方法在下文介绍。,9.5.2 尺寸标注的组成,尺寸用来表达图形的真实大小。一个完整的尺寸标注需要四个要素：尺寸界限、尺寸线、尺寸起止符号和尺寸数字，如图9.22所示。,9.5.3 圆、圆弧、角度、坡度、标高尺寸标注的方法,建筑图上除了要应用线性尺寸，还会经常用到的其他几种类型的标注，下面分别介绍。,1圆、圆弧尺寸标注,2角度的标注,3坡度的标注,4标高的标注,9.5.4 尺寸标注的关联性,一般情况下，,AutoCAD,将一个完整的尺寸作为一个图块，尺寸线、尺寸界线、尺寸起止符号和尺寸数字这四个要素，在尺寸标注中不是独立的实体，都是构成图块的一部分。如果对尺寸标注进行拉伸，那么拉伸后，尺寸标注的尺寸文本将自动发生相应的变化。这种尺寸标注称为关联性尺寸（,Associative Dimension）。,如果用户选择的是关联性尺寸标注，那么当改变尺寸标注样式时，在该样式基础上生成的所有尺寸标注都将改变。如图9.37，选中的尺寸四个要素作为一个整体。,9.6 尺寸样式设置,AutoCAD,允许根据需要自行创建尺寸标注样式。要在建筑施工图中标注尺寸，由于图形尺寸较大，默认的标注样式不能满足要求，使其符合建筑图标注标准，首先要根据房屋建筑制图统一标准来创建建筑图的尺寸标注样式。,9.6.1 新建标注样式,利用尺寸标注样式（,Dimension style）,命令能设置、修改尺寸标注样式，根据图形的不同需要，新建符合建筑标准的标注样式。,AutoCAD 2008,提供3种方法打开“标注样式”对话框。,执行“格式”|“标注样式”命令。,单击“标注”工具栏上的标注样式命令按钮。,在命令行输入,D，,并按下,Enter,键。打开“标注样式”对话框。,9.6.2 修改标注样式,除了上述的创建新尺寸标注样式外，利用“标注样式管理器”对话框还可以修改原有的尺寸标注样式，操作步骤如下：,（1）在命令行输入,D，,并按下,Enter,键。打开“标注样式”对话框。,（2）在样式选区，选中需要修改的标注样式，单击右侧“修改”按钮。弹出“标注设置”对话框，如图9.46所示。在此对话框内可以修改此标注样式各个要素的具体细节，方法同前所述。,9.6.3 替代标注样式,替代标注样式是对当前标注样式中的指定设置所做的修改，使用替代标注样式，可以临时覆盖尺寸标注样式，无需更改当前标注样式便可临时更改标注系统的变量。,可以为单独的标注或当前的标注样式定义标注样式替代。,例如，如果选择了“标注样式管理器”中的“替代”，并在“直线”选项卡上修改了尺寸延伸线的颜色，则当前标注样式会保持不变。但是，创建的下一个标注的尺寸延伸线将以新颜色显示。可以将标注样式替代保存为新标注样式。,（1）在命令行输入,D，,并按下,Enter,键。打开“标注样式”对话框。,（2）在样式选区，选中需要替代的标注样式，将其“置为当前”，只有当前的样式可以替代。单击右测“替代”按钮。弹出替代标注样式对话框，如图9.47所示。在此对话框内可以修改此标注样式各个要素的具体细节，方法同前所述。,9.6.4 创建“建筑图标注2008”标注样式并及时调整参数,下面以出图时1：100的图纸为例，具体说明在建筑制图中如何创建“建筑图标注2008”标注样式并及时调整参数的方法，具体操作步骤如下：,9.7 建筑图形尺寸标注常用类型,本节主要介绍建筑图常用尺寸标注类型的使用方法，有线性标注、对齐标注、坐标标注、直径标注、角度标注、基线标注、弧度标注、半径折弯标注、引线标注等，熟练地掌握用这些命令标注建筑图的方法，以及编辑已标注尺寸的方法技巧，并有利于快速完成建筑图。,9.7.1 线性标注,线性标注用来标注水平方向、垂直方向的直线。,启动线性标注命令的方法有：,执行“标注”|“线性标注”命令。,单击“标注”工具栏中的线性标注命令按钮。,在命令行输入,DLI，,按下,Enter,键。,线性标注命令的操作步骤如下：,（1）在命令行输入,DLI，,按下,Enter,键，启动线性标注命令。,（2）,AutoCAD,提示：“指定第一条尺寸界线原点或：”单击选择要标注直线的一个端点。,（3）,AutoCAD,提示：“指定第二条尺寸界线原点：”单击选择要标注直线的另一个端点。,（4）,AutoCAD,提示：“指定尺寸线位置或多行文字(,M)/,文字(,T)/,角度(,A)/,水平(,H)/,垂直(,V)/,旋转(,R):/,旋转（,R）”,尺寸会随着鼠标移动，将尺寸线引至合适的位置，单击鼠标，线性标注即完成。,9.7.2 连续标注,连续标注是指所标注的尺寸（除第一个和最后一个尺寸外）首尾相连，前一个尺寸的第二条尺寸界线是后一个尺寸的第一条尺寸界线。,启动连续标注命令的方法有以下几种。,执行“标注”|“连续标注”命令。,单击“标注”工具栏中的连续标注命令按钮。,在命令行输入,DCO，,按下,Enter,键。,连续标注命令的操作步骤如下。,（1）在命令行输入,DCO，,按下,Enter,键，启动连续标注命令。,（2）,AutoCAD,提示：“指定第二条尺寸界线原点或【放弃(,U)/,选择(,S)】：”。用户可在该提示下直接确定另一连续尺寸的第二条界线起始点，或选择,Undo,或直接,Enter,以选择新的连续标注的起始端。,（3）,AutoCAD,提示：“指定第二条尺寸界线原点或【放弃(,U)/,选择(,S)】：”，直接确定下一个连续尺寸的第二条界线起始点。,AutoCAD,会反复出现此提示，直到用户按两次,Enter,键结束命令。,9.7.3 对齐标注,对齐标注是指标注出来的尺寸线和斜线或斜面平行。在建筑制图中，经常遇到斜线、斜面的尺寸标注，利用,AutoCAD,提供的对齐标注命令，可以方便地进行斜线、斜面尺寸标注。,启动对齐标注命令的方法有以下几种。,执行“标注”|“对齐标注”命令。,单击“标注”工具栏中的对齐标注命令按钮。,在命令行输入,DAL，,按下,Enter,键。,对齐标注命令的用法和上述的线性标注类似，对齐标注命令的操作步骤如下所述。,（1）在命令行输入,DAL，,按下,Enter,键，启动对齐标注命令。,（2）,AutoCAD,提示：“指定第一条尺寸界线原点或选择对象：”。用户作为第一条尺寸界线的起始点，或直接按,Enter,键让,AutoCAD,自动确定两条尺寸界线的起始点。,（3）,AutoCAD,提示：“指定第二条尺寸界线原点：”确定线段的另一个端点。,（4）,AutoCAD,提示：“指定尺寸线位置或多行文字（,M）,文字（,T）,角度（,A）”,要求用户确定一点以确定尺寸线的位置或选择某一选项。,9.7.4 坐标标注,坐标标注标注基点（测量原点）到特征点的垂直距离。,AutoCAD,提供了坐标标注命令，用来标注坐标尺寸。,启动坐标标注命令的方法有：,执行“标注”|“坐标标注”命令。,单击“标注”工具栏中的坐标标注命令按钮。,在命令行输入,DOR（,或,DIMORD），,按下,Enter,键。,坐标标注命令操作步骤如下。,（1）在命令行输入,DOR，,按下,Enter,键，启动对齐标注命令。,（2）,AutoCAD,提示：“指定点坐标：”即,AutoCAD,要求用户确定标注坐标尺寸的那一点。选择坐标点后。,（3）,AutoCAD,提示：“指定引线端点或,X,基准(,X)/Y,基准(,Y)/,多行文字(,M)/,文字(,T)/,角度(,A)：”,用户确定引线端点，,AutoCAD,根据用户所确定的引线方向标注坐标。如果引线向,X,轴方向或,X,轴相反方向，,AutoCAD,将标注,X,轴坐标，并将改尺寸文本标注在指引线终点处。,9.7.5 直径、半径标注,建筑上有些建筑部分常出现圆或圆弧的形状，另外有些建筑构配件也带有圆或圆弧，,AutoCAD,提供了直径、半径标注命令，可以满足建筑图上圆或圆弧标注的需要。下面分别介绍：,1,直径标注,2,半径标注,9.7.6 角度标注,AutoCAD,提供了角度标注命令，用来标注建筑图形中带有倾角的部分。,启动角度标注命令的方法有以下几种。,执行“标注”|“角度标注”命令。,单击“标注”工具栏中的角度标注命令按钮。,在命令行输入,DAN（,或,DIMANG），,按下,Enter,键。,角度标注命令操作步骤如下：,（1）在命令行输入,DAN，,按下,Enter,键，启动半径标注命令。,（2）,AutoCAD,提示：“选择圆弧、圆、直线或指定顶点：”要求用户选择要标注角度的圆弧、圆或直线，也可以直接按,Enter,后选择3点来标注角度。,9.7.7 基线标注,基线标注是指以一面或一条线作为基准，其他尺寸都按照该基准进行定位或画线，产生一系列基于同一条尺寸界线的标注。建筑制图中也会经常用到，适合与长度尺寸、角度尺寸和坐标尺寸标注。,启动基线标注命令的方法有以下几种。,执行“标注”|“基线标注”命令。,单击“标注”工具栏中的基线标注命令按钮。,在命令行输入,DBA,或(,DIMBASE)，,按下,Enter,键。,基线标注的标注过程和连续标注过程类似，基线标注命令操作步骤如下。,（1）在命令行输入,DBA，,按下,Enter,键，启动基线标注命令。,（2）,AutoCAD,提示：“选择基准标注：”选择已有的标注基线后。,（3）,AutoCAD,提示：“指定第二条尺寸界线原点或 放弃(,U)/,选择(,S)：”，确定第二条尺寸界线原点。,（4）,AutoCAD,反复提示：“指定第二条尺寸界线原点或 放弃(,U)/,选择(,S)：”直到标注完全部尺寸后，按,Enter,键结束命令。如果在该提示下输入,U,并,Enter，,即执行,Undo,选项，,AutoCAD,将删除上一次刚刚标注的那一个基线尺寸。,9.7.8 标注间距,标注间距用来自动调整从基准标注到选定标注间距，使其按输入的间距值均匀隔开。,启动标注间距命令的方法有以下几种。,执行“标注”|“标注间距”命令。,单击“标注”工具栏中的连续标注命令按钮。,在命令行输入,DIMSPACE，,按下,Enter,键。,标注间距命令操作步骤如下所述。,（1）在命令行输入,DIMSPACE，,按下,Enter,键。,（2）,AutoCAD,提示：“选择基准标注：”确定调整间距的基准尺寸线。,（3）,AutoCAD,提示：“选择要产生间距的标注:找到 1 个：”确定第一个要调整间距的尺寸线。,（4）,AutoCAD,提示：“选择要产生间距的标注:找到 2 个：”确定第二个要调整间距的尺寸线。可以选择多个，选择结束按,Enter,键。,（5）,AutoCAD,提示：“输入值或 自动(,A)：”确定要调整的间距值。,9.7.9 折弯标注,AutoCAD 2008,提供的折弯标注，用来表示系统的实际测量值与要标注的尺寸界限之间的长度不同。,折弯标注包括折弯半径标注和折弯线性标注两种，下面分别介绍这两个命令的启动方法和操作步骤：,9.7.10 弧长标注,从,AutoCAD2006,版本开始，新增加了弧长标注命令用来标注圆弧的长度尺寸。,启动弧长标注命令的方法有以下几种。,执行“标注”|“弧长标注”命令。,单击“标注”工具栏中的弧长标注命令按钮。,在命令行输入,DIMARC，,按下,Enter,键。,弧长标注命令操作步骤如下：,（1）在命令行输入,DIMARC，,按下,Enter,键，启动弧长标注命令。,（2）,AutoCAD,提示：“选择弧线段或多段线弧线段：”选择要标注的对象。,（3）,AutoCAD,提示：“指定弧长标注位置或 多行文字(,M)/,文字(,T)/,角度(,A)/,部分(,P)/,引线(,L):：”,确定尺寸线的位置。默认值是,AutoCAD,自动测量得到的被标注圆弧的长度。,9.7.11 引线标注,引线标注可以创建引线（一条线或样条曲线），并且将文字注释连接到引线上，是一种常用的尺寸标注方法。,启动引线标注命令的方法是：,在命令行输入,Qleader,或,LE，,按下,Enter,键。,引线标注命令操作步骤如下：,（1）在命令行输入,DDI，,按下,Enter,键，启动直径标注命令。,（2）,AutoCAD,提示：“指定第一个引线点或 设置(,S)：”单击选择要标注的对象，拉出一条引线尺寸线，引线的起点（箭头的端点）即为单击点。,（3）,AutoCAD,提示：“指定下一点：”确定引线的终点，按下,Enter,键。,（4）,AutoCAD,提示：“指定文字宽度：”输入要标注的文字宽度。,（5）,AutoCAD,提示：“输入注释文字的第一行：”,输入文字的第一行，按下,Enter,键（或者直接按下,Enter,键，打开“在位文字编辑器”进行输入，输入完毕，单击“确定”按钮）。,（6）,AutoCAD,提示：“输入注释文字的下一行：”继续输入文字的第二行。,AutoCAD,会反复出现这一提示，直到输入结束，按下,Enter,键。绘图区标注处会显示标注结果。,9.7.12 多重引线标注,AutoCAD 2008,在引线标注的基础上增加了多重引线标注功能。,多重引线对象可包含多条引线，因此一个注解可以指向图形中的多个对象。使用,MLEADEREDIT,命令，可以向已建立的多重引线对象添加引线，或从已建立的多重引线对象中删除引线。,多重引线可创建为,箭头优先,、,引线基线优先,或,内容优先。,启动多重引线标注命令的方法：,执行“标注”|“多重引线”命令。,单击“多重引线”工具栏中的多重引线标注命令按钮。,在命令行输入,MLEADER，,并按下,Enter,键。,9.7.13 应用实例对房间平面图进行尺寸标注,在绘制好的别墅平面图标注尺寸，本例目的是熟悉,CAD,的尺寸标注方法。操作步骤如下：,9.8 编辑尺寸标注,在建筑图的绘制过程中，有时需要对标注好的尺寸进行快速修改，,AutoCAD,提供了编辑标注命令来编辑尺寸标注。可以很方便地对尺寸进行新的设置。,启动编辑标注命令的方法有：,单击“标注”工具栏中的编辑标注命令按钮。,在命令行输入,DIMED,或,DED，,按下,Enter,键。,编辑标注命令的操作步骤如下：,（1）在命令行输入,DED，,按下,Enter,键，启动编辑标注命令。,（2）,AutoCAD,提示：“输入标注编辑类型 默认(,H)/,新建(,N)/,旋转(,R)/,倾斜(,O)：”选择要编辑类型。,9.9 小结,AutoCAD,为建筑制图提供了多种标注类型，这些类型在实际应用中应首先熟练掌握标注样式管理器的设置，标注样式管理器设置的熟悉与否，决定了标注工作能否顺利进行。其次，对各种标注类型多加练习，熟悉在何种情况下选择正确快捷的标注类型。,9.10 练习,1.启动,AutoCAD 2008,中文版，打开光盘099.10注写材料做法.,dwg,。,利用多行文字命令编辑材料说明。,2.启动,AutoCAD 2008,中文版，打开光盘099.2楼梯草图5.,dwg,。,完成楼梯平面图的尺寸标注。尺寸参考光盘077.3二层楼梯平面图（例图）.,dwg,。,
