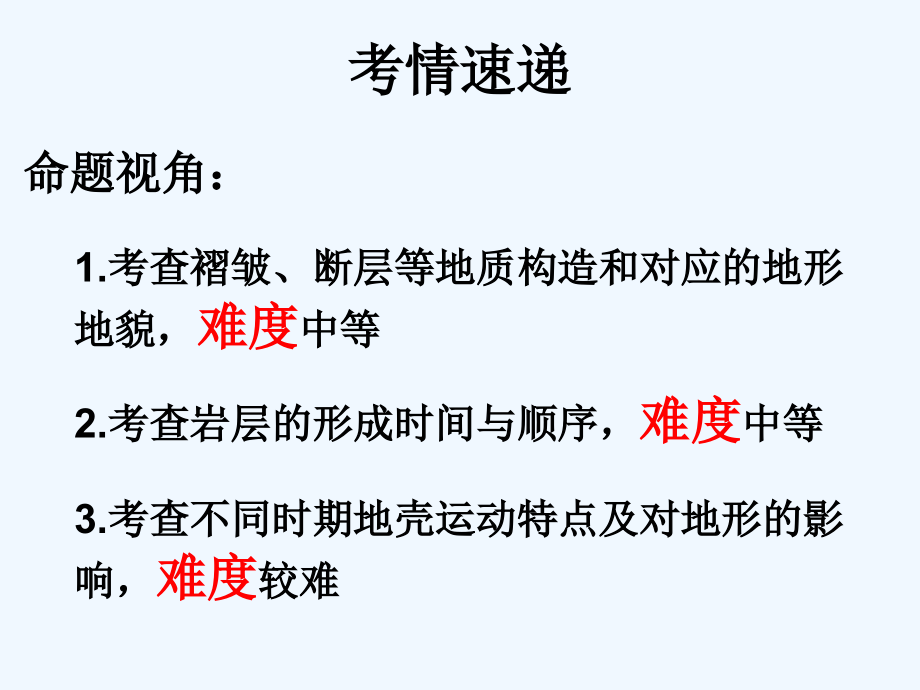

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,修改版地质剖面图的判读,修改版地质剖面图的判读修改版地质剖面图的判读考情速递命题视角：1.考查褶皱、断层等地质构造和对应的地形地貌，难度中等2.考查岩层的形成时间与顺序，难度中等3.考查不同时期地壳运动特点及对地形的影响，难度较难,考情速递,命题视角：,1.,考查褶皱、断层等地质构造和对应的地形地貌，,难度,中等,2.,考查岩层的形成时间与顺序，,难度,中等,3.,考查不同时期地壳运动特点及对地形的影响，,难度,较难,地质剖面图的判读技巧,一、地质构造与构造地貌的判读,1.,向斜与背斜的判读,1,1,1,2,2,2,2,3,3,3,3,判读方法：,1.,岩层的形态,2.,岩层的新老关系,地质剖面图的判读技巧,一、地质构造与构造地貌的判读,2.,断层的判读,地质剖面图的判读技巧,一、地质构造与构造地貌的判读,3.,褶皱与断层的区别,地质剖面图的判读技巧,一、地质构造与构造地貌的判读,4.,地质构造的应用,地质剖面图的判读技巧,一、地质构造与构造地貌的判读,5.,构造地貌的判读,地表起伏状况,【,高考试题练习,】,（,2011,年高考江苏卷）某同学骑自行车自甲地向乙地持续行进，进行野外考察。该同学利用手持,GPS,接收机每间隔,60,秒自动记录一次位置。下图是考察线路地质剖面图。,1,图中、所对应的地质构造依次是（）,向斜、背斜和断层,断层、向斜和背斜,背斜、向斜和断层,背斜、断层和向斜,【,高考试题练习,】,读图,(2017,年高考真题天津卷,),，回答下题。,2.,图中地貌景观显示的岩石类型和主要的地质构造最可能是（）,A,岩浆岩、褶皱,B,沉积岩、褶皱,C,岩浆岩、断层,D,沉积岩、断层,地质剖面图的判读技巧,二、岩层新老关系的判断,1.,沉积岩岩层的新老关系：,判断图中沉积岩岩层,、之间的新老关系,岩层层序：下老上新,2.,岩浆岩的新老关系,判断侵入性岩浆岩,和沉积岩,、之间的新老关系,与沉积岩的接触关系：穿切或侵入的岩浆岩新，被穿切或被侵入的沉积岩老,3.,变质岩的新老关系,判断变质岩,和岩浆岩之间的新老关系,与岩浆岩的接触关系：变质岩晚于其接触的岩浆岩,【,高考试题练习,】,下图,(2017,年高考真题江苏卷,),为,“,某地区的地质剖面示意图,”,。读图回答下列问题,3,、地质构造和岩层形成的先后顺序是（）,A,甲乙丙,B,乙丙甲,C,丙乙甲,D,丙甲乙,甲,-,沉积岩,乙,沉积岩,丙,-,侵入性岩浆岩,地质剖面图的判读技巧,三、地壳运动过程的判读,1.,根据岩层上下关系,在相应地质年代里，,地壳稳定,，地理环境没有发生明显变化。,地表,2.,根据岩层的弯曲,地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是地壳运动剧烈岩层发生强烈褶皱所致,地质剖面图的判读技巧,三、地壳运动过程的判读,3.,根据岩层的缺失,缺失原因可能有：,是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；,是当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；,是因为当时、当地气候变化，没有了沉积物来源。,地质剖面图的判读技巧,三、地壳运动过程的判读,4.,根据侵蚀面,上下两层岩层之间有明显的侵蚀面存在，说明下部岩层形成后，遭受到外力侵蚀；侵蚀面上覆有新的岩层，说明该地后来又经历了沉积作用,5.,根据侵入岩,围岩形成之后又发生了新的岩浆活动，岩浆活动晚于围岩形成时代。,甲,沉积岩,1,沉积岩,课堂小结,地质剖面图的判读,一、地质构造与构造地貌的判读,1.,向斜、背斜的判别,2.,断层的判别,3.,褶皱与断层的区别,4.,地质构造的应用,5.,构造地貌的判断,二、岩层新老关系的判读,三、地壳运动的过程判读,1.,沉积岩层新老关系,2.,岩浆岩层新老关系,3.,变质岩层新老关系,1.,岩层的上下关系,2.,岩层的弯曲,3.,岩层的缺失,5.,侵入岩,4,侵蚀面,【,高考试题练习,】,(2012,年高考山东卷,),下图为某区域地质剖面示意图。,4.,图中甲地层褶皱后，该区域先后发生了（）,A,沉积作用、侵蚀作用、岩浆侵入,B,岩浆侵入、侵蚀作用、沉积作用,C,岩浆侵入、沉积作用、侵蚀作用,D,侵蚀作用、沉积作用、岩浆侵入,甲,沉积岩,沉积岩,1,(2010,年重庆卷,),下图是某区域地质地貌剖面图。读图回答问题,5.,图中高速公路隧道穿过,(,),A.,向斜谷,B.,背斜谷,C.,向斜山,D.,背斜山,（,2015,浙江卷,）下图为某地形剖面图，图中为岩层编号，其年代由老到新，完成下列各题。,6.,图中甲、乙两地的地质地貌叙述，正确的是（）,A,、甲背斜岩层，由水平挤压成山,B,、甲向斜槽部岩层向下弯曲成谷,C,、乙背斜顶部受压力被侵蚀成谷,D,、乙向斜上覆岩层差别侵蚀成谷,7.,（,2011,广东文综）读“某区域地质剖面简图”（下图），图中甲、乙、丙三处的地质构造分别是（）,断层、向斜、背斜 断层、背斜、向斜,向斜、断层、背斜 背斜、向斜、断层,谢谢,
