灯具标准基础知识培训.ppt

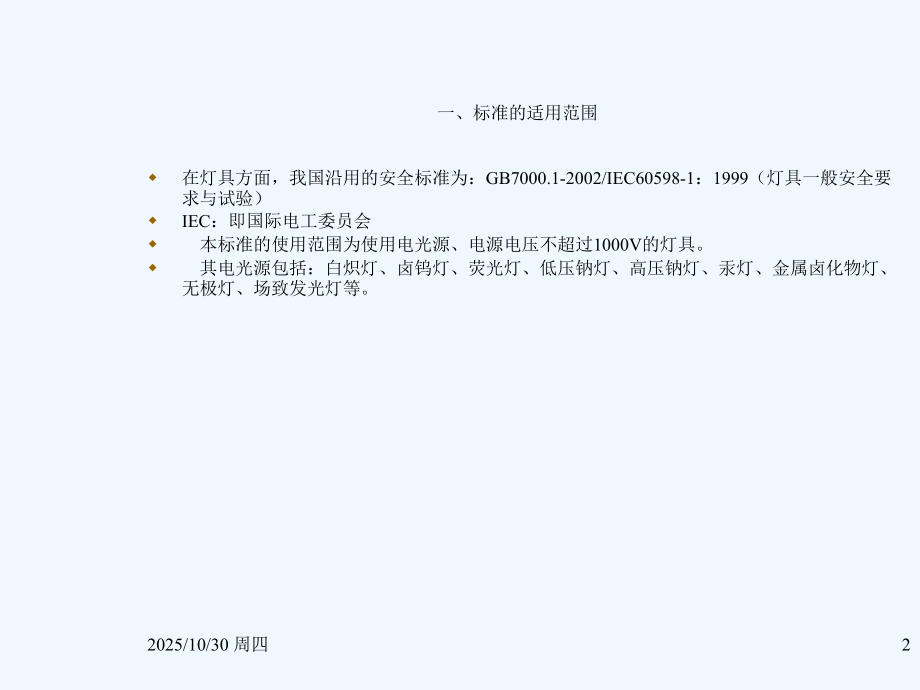

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,灯具标准基础知识培训,灯具标准基础知识培训灯具标准基础知识培训一、标准的适用范围在灯具方面，我国沿用的安全标准为：GB7000.1-2002/IEC60598-1：1999（灯具一般安全要求与试验）,IEC：即国际电工委员会,本标准的使用范围为使用电光源、电源电压不超过1000V的灯具。,其电光源包括：白炽灯、卤钨灯、荧光灯、低压钠灯、高压钠灯、汞灯、金属卤化物灯、无极灯、场致发光灯等。,2021/3/292,一、标准的适用范围,在灯具方面，我国沿用的安全标准为：GB7000.1-2002/IEC60598-1：1999（灯具一般安全要求与试验）,IEC：即国际电工委员会,本标准的使用范围为使用电光源、电源电压不超过1000V的灯具。,其电光源包括：白炽灯、卤钨灯、荧光灯、低压钠灯、高压钠灯、汞灯、金属卤化物灯、无极灯、场致发光灯等。,2025/10/30 周四,2,二、灯具的定义,指凡是能分配、透出或转变一个或多个光源发射光线的一种器具，并包括支承、固定和保护光源必需的所有部件(但不包括光源本身)，以及必需的电路辅助装置和将它们与电源连接的装置。,2025/10/30 周四,3,三、灯具的四种绝缘,2025/10/30 周四,4,四、,灯具按防触电保护型式分类,2025/10/30 周四,5,五、按防触电保护型式分类中的几个注意问题（一）,1、,灯具应只属于一个类别。,2、额定电压超过,250V,的灯具不应划分为,0,类。,3、在恶劣条件下使用的灯具不应划分为0类。,4、轨道安装的灯具不应划分为,0,类。,5、非普通灯具不应划分为,0,类。,6、,0,类灯具可以有部分或全部基本绝缘组成的绝缘材料外壳。,7、0,类灯具也可以有金属外壳。,2025/10/30 周四,6,六、按防触电保护型式分类中的几个注意问题（二）,8、,半灯具应符合类灯具的所有有关要求，但不能标类符号(是为了避开该符号用于使用半灯具的完整灯具)。,9、类灯具可以有双重绝缘或加强绝缘的部件。,10、类灯具的特例：有接地，但其接地目的只是为了帮助启动，且接到的是不易触及的金属部件上，且经试验确定为带电部件的除外。,11、,类灯具的电压应为安全特低电压的同时，灯具内部不能产生高于,SELV,的电压。,接地装置分为安全接地和功能接地,2025/10/30 周四,7,七、按防触电保护型式分类中的几个注意问题（三）,12、,直流特低电压供电的灯具不能划分为类,(,因为灯具内部可能产生高于安全特低电压的电压)。,13、安全特低电压：用安全隔离变压器或具有独立绕组的变流器与供电干线隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电。,14、带电部件：正常使用可能引起触电的导电部件。,15、,普通灯具,(IP20),：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物或防水等级的灯具。,2025/10/30 周四,8,八、按防尘、防固体异物和防水等级分类,1、灯具应按GB4208外壳防护等级（IP代码）规定的“IP 数字”方法进行外壳防护等级分类。,2、外壳防护等级的表示方法为：字母IP加二个数字组成，,第一位数字指,的是防止人触及或接近内部的带电部件和触及运动部件（光滑的旋转轴和类似部件除外），,防止固体异物进入外壳内部的程度，第二位数字指防止水进入外壳内部的达到有害的程度,。,2025/10/30 周四,9,九、正确使用IP代码的规定,1、表达要完整。应该两个数字都作规定，且一定是两位的有效数字。如：IP,54,，表示灯具外壳有效防护等级达到为,防尘,、,防溅水,。不能表示为IP5X或IPX6。,2、灯具的外壳防护等级为IP20时，可不标。,3、灯具不同组件具有不同的外壳防护等级，只适用于固定式灯具。并应在灯具的主标记上标记低的数字。,2025/10/30 周四,10,十、IP等级中第一位特征数字所表示的防护等级,2025/10/30 周四,11,十一、IP等级中第二位特征数字所表示的防护等级,2025/10/30 周四,12,十二、灯具按支承面材料的分类及说明(一),1、普通可燃材料：材料的引燃温度至少200,，并且在此温度时该材料不致变形或强度降低。包括建筑材料在内的诸多木材以及以木为基础、厚度大于2,MM,的材料。,2、非可燃材料：不助燃的材料。在,GB7000.1,中，金属、灰浆和混凝土被视为非可燃材料。,3、易燃材料：不能划分成普通可燃材料或非可燃材料的材料。如纤维和厚度不大于2,MM,以木料为基质的材料。易燃材料不能作为灯具的安装面。,4、可移式灯具：灯具正常使用时，连接电源后能够从一处移到另一处的灯具。（即便携式灯具，一般带有插头）,5、手提灯：一种带有手柄的一根软缆的可移式灯具。,F,2025/10/30 周四,13,十三、灯具按支承面材料的分类及说明(二),*6、固定式灯具：不能轻易地从一处移到另一处的灯具。,7、符号是建立在两个不同特征的基础上（即防火与防热）：,A、,防止在镇流器寿命终了时可能的火焰。,B、,防止在异常工作期间(启动器短路)以及由于意外的故障时镇 流器产生的热。,8、为防止安装表面过度受热，标准中给出了可供选择的三个等效的防护：,间距：灯具外壳表面与灯具安装表面之间最小距离10,MM,或35,MM。,测量温度：,正常工作条件下，安装表面温度不超过90,；,异常工作条件下，安装表面温度不超过130,；,镇流器/变压器失效或故障，安装表面温度不超过180；,9,、正常使用的灯具无符号要求；恶劣条件使用的灯具有符号，符号为,：,F,恶劣条件下使用的灯具：,一般用于恶劣环境下，为繁重机械操作而设计的,灯具（如建筑工地、机械加工车间等）,2025/10/30 周四,14,10、标记是指人们正确选用、安装、使用和维护的重要依据，是确保人身安全的及其重要的安全要求内容。,11、灯具上的标记,基本要求：见表(3.1),1）换光源时要看的标记应在灯具外表面（安装表面除外）看得到，或在换光源时随光源一起卸下的罩盖反面看得到。,2),安装时要看的标记应在灯具外表面看得到，或在安装期间要卸下的罩盖或部件的反面看得到。,3）安装完成后要看到的标记应在灯具装配好并按正常使用安装而且光源在位时看得到。,十四、灯具上的标记(一),2025/10/30 周四,15,十五、灯具上的标记(二),表 3.1,2025/10/30 周四,16,十六灯具上的标记和相应的位置要求,2025/10/30 周四,17,十七标记符号或文字要求(一),1)图形符号的高度应不低于5mm，若标记空间有限，则类、和F标记的高度可减 到3mm，分开、一起表示或作为符号部分的字母和数字的高度应不小于2mm。,2)如果灯具可以形成不同的组合，则说明书上应对每种组合提供说明。,3)有电气机械连接系统的灯具，典型的例子有钨丝灯用特低电压照明系统，标记要求见相关国家标准（底板应标电气连接件的额定电流）。,2025/10/30 周四,18,十八标记符号或文字要求(二),3.2.1来源标记,3.2.1.1基本要求,来源标记(其形式可以是商标，或制厂识别标记，或责任销售商的名称)。,3.2.1.2注意事项,根据本标准的规定，来源标记可以是商标，或制造厂识别标记，也可以是责任销售商的名称。,3.2.2额定电压（,由制造厂规定的电源电压,）,2025/10/30 周四,19,十九标记符号或文字要求(二),3.2.2.1基本要求,单位为V的额定电压。用钨丝灯泡的灯具，其额定电压不是250V时，才需要标记额定电压。类可移式灯具应在灯具外表面标记额定电压.,2025/10/30 周四,20,二十标记符号或文字要求(二),3.2.2.2注意事项1）如果灯具使用250V电压的钨丝灯泡，额定电压可以不标。在中国，电网供电电压为220V的钨丝灯具仍应标记电压。,2）与3.2.1.2b）其他标记相比，类可移式灯具额定电压标记的位置是唯一的，即灯具外表面。,2025/10/30 周四,21,二十一、环境温度,3.2.3 环境温度,3.2.3.1标准内容,额定最高环境温度,t,a,，,25的除外，见（符号：,t,a,）。,3.2.3.2 注意事项,1）,t,a,定义：由制造厂规定的灯具的最高持续温度，在此温度下，灯具可正常工作。,2）根据灯具预想的使用地点来确定灯具的,t,a，,一般为,t,a,25。,但设计使用于非洲的灯具，其额定最高环境温度应高于25。,3）一般条件以外的情况，可见GB7000系列其它灯具标准的特殊规定。,2025/10/30 周四,22,二十二、灯具的符号,3.2.4 类灯具的符号,3.2.4.1 基本要求：若是类灯具，类灯具的符号（见GB7000.1-2002图1中符号 ）。,带有不可拆卸软缆或软线的可移式灯具，若适宜的话，类结构的符号应标在灯具外表面上。,类符号不适用于半灯具。,3.2.4.2 注意事项,1）类灯具的符号：,2）半灯具应符合类灯具的要求，如果灯具上配用了半灯具时，且如果半灯具上标记类 符合的话，这个符号可能会被 误解为是灯具的符号。半灯具上不应标类符号,2025/10/30 周四,23,二十三、灯具的符号,3.2.5 类灯具的符号,3.2.5.1 基本要求：若是类灯具，类灯具的符号（见GB7000.1-2002图1中符号 ）。,3.2.6 标出合适的防尘、防固体异物和防水等级的IP数字（相关符号见附图）。,3.2.6.1 不同IP数字适用不同的灯具部件时，低的数字标在灯具主体标签上，高的标记在有关部件上。,3.2.6.2 对于普通灯具，IP20标记没有要求。,3.2.7 产品型号或型式序号。,3.2.8 灯具设计使用的光源类型，其光源数据单上指明额定功率或牌号。需标出光源的功率、数量、型号。,钨丝灯灯具应标明光源的最大额定功率和数量。钨丝灯灯具若有一个以上灯座，则用如下形式标记其最大功率：,n MAXW，n表示灯座数量。,2025/10/30 周四,24,二十四、灯具的符号,3.2.9 为保证安全的工作可靠，接线端子都应标明或清楚的标示哪一个接线端子与电源的相线连接（Z型连接除外）,为什么,Z,型连接的除外？因为,Z,型连接的灯具外部软,缆或软线均不能替换，若软线损坏，该灯具即报废，,故其不需标识,。,3.2.10,直流特低电压供电的荧光灯具，应在电源正极,接线端子上标上“,+”,或红色，电源负极上标“,”,或黑色。,3.2.11,提供可以相互连接的灯具的最大数目，或与供,电电源环路连接的偶合器引出的最大总电流，对于固定,式灯具，此信息可以在安装说明书上说明。,2025/10/30 周四,25,标称频率（Hz）,工作温度：包括线圈、电容器及电源电缆和内部接线的绝缘材料的最高工作温度（若 90 时应标出）tw：,灯具不适宜安装在普通可燃材料表面的警告（见后图中符号）,不标有符号的嵌入式灯具，应标有警示：不管什么情况下，灯具都不能被隔热衬垫或类似材料盖住,2、附加内容,相关标记见附图,2025/10/30 周四,26,接线图（灯具可直接与市电电源连接的除外）,灯具制造厂应提供功率因数和电源电压等有关参数信息,使用遥控控制装置的灯具，应标记使用光源的范围及有效遥控距离（可在说明书上注明）。,2025/10/30 周四,27,3.1 测试方法：,1、将需试验的标签贴在一平整、清洁且干燥的部件上（如贴在灯具的对应位置）；,2、用浸水的布清擦15s，试图擦去标记，待晾干后，再用浸过汽油的布轻擦15s。,3.2 说明：,试验后，标记应字迹清晰，标贴不易脱落和不卷曲。,3、标记的耐久性试验,2025/10/30 周四,28,1、部件可替换，没有困难；,2、导线管应光滑，无锐利边缘；,3、荧光灯的灯座就位后，承受一个沿其轴线方向作用于灯头中央的力30N（G13），1min，试验后灯座间的距离应符合GB13260的有关要求（位移不能大于2mm）。,二、结 构,2025/10/30 周四,29,4、若灯具带有引线，且此引线要求在一独立的接线端子座上与电源电缆连接，则在灯具内部应有足够的空间容纳该接线端子座；,2025/10/30 周四,30,5、经常调节的,0,类、,I,类和,II,类固定式灯具中，在灯具完全装配后使用时或打开灯具调换灯泡或启动器时用标准试验指可触及的金属部件，应采取充分的预防措施，以免由于接触脱落的导线或螺钉使其变成带电部件；,2025/10/30 周四,31,6、接线端子装置，当安装导线时，即使绞合导线的其中一根导线脱出，也不致在带电部件和易触及的金属部件之间发生偶然连接的危险；,2025/10/30 周四,32,7、连接电源导线的接线端子应适合于用螺钉、螺母或等效的装置的连接；,2025/10/30 周四,33,8、若外部接线或电源电缆不能适应灯具内部达到的温度，则必须在外部接线入口处提供一个连接点，在此点后使用耐导线或提供一个耐热零件盖作保护；,2025/10/30 周四,34,9、开关灯座、接线柱、线路或其它类似部件安装后，绝缘衬垫和套管仍能稳固地保持在原来位置上；,2025/10/30 周四,35,10、绝缘衬垫、套管和类似部件应有足够的机械强度和介电强度；,2025/10/30 周四,36,11、II类灯具的带电部件与灯具壳体之间不得连接电容器；,12、II类灯具应防止易触及金属部件与只有基本绝缘的接线之间的接触；,13、自攻螺钉不能用来连接载流部件，除非自攻螺钉将这些零部件相互直接接触地夹紧，并且装有适当的锁紧装置；,14、带电部件不得直接与木材接触；,15、螺钉经受力矩试验，试验中，螺钉连接处应不得有影响继续使用的损伤；,2025/10/30 周四,37,16、锁定的螺纹连接件（固定臂、灯座、按钮开关）经受力矩试验后不应松动；,17、易碎部件应能经受冲击能量为0.2N.m；压缩量为13mm的冲击试验；,18、其他部件应能经受冲击能量为0.35N.m；压缩量为17mm的冲击试验；,19、对所有悬挂灯具，将灯具重量四倍的恒定均布载荷加于受载方向上1h。悬挂系统的部件应无明显变形；,20、对刚性悬挂灯具，施加2.5N.m的扭矩，1mm顺时针和逆时针各一次，试验中，灯具不能扭转超过一周；,2025/10/30 周四,38,21、对刚性悬臂支架应符合GB7000条款4.14.1中试验C的要求；,22、对轨道安装的灯具，其重量不应超过灯具悬挂装置允许的最大载重量；,23、软性悬挂的灯具应符合GB7000条款4.14.2的要求；,24、可调节装置在操作过程中软缆不得受压、受夹、受损或扭绞超过360度，试验后多股线中不得有超过50%的导线被破坏。,2025/10/30 周四,39,25、标有 F 符号灯具的要求：,不装有镇流器/变压器的灯具应符合GB7000标准第12章热试验中安装表面的温度要求，即安装表面 90；,装有镇流器/变压器的灯具应符合下列要求之一：,A、线圈与安装表面应保持10mm间距,B、灯具应装有温度传感控制器,C、灯具设计应满足GB7000标准第12.6条热试验和要求。,2025/10/30 周四,40,26、排水孔应能确保其底面与安装表面间至少有5mm的间隙；,27、防滴、防淋、防溅、防喷、水密和加压水密灯具，其铁制件、铝制件应防腐蚀。,28、卤钨灯具应装有保护罩，以防止灯泡破碎的影响。,2025/10/30 周四,41,1、基本绝缘,爬电距离2.5,mm,电气间隙1.7mm,三、爬电距离和电气间隙,2025/10/30 周四,42,2、补充绝缘,爬电距离3.6,mm,电气间隙3.6,mm,2025/10/30 周四,43,3、加强绝缘,爬电距离7,mm,电气间隙7mm,2025/10/30 周四,44,1、I类灯具绝缘出问题时可能变为带电的金属件应永久可靠地与接地端子或接地触点连接；,四、接地规定,2025/10/30 周四,45,2、接地电阻不应超过0.5,；,3、接地接线柱为螺丝、螺母或效果相同的装置，其夹紧装置应充分锁紧防松；,2025/10/30 周四,46,4、徒手不能松开螺纹接线柱这类夹紧装置；,5、接地端的螺钉或其它部位应由黄铜或其它不锈的材料组成，并且接触面应为裸露的金属。,2025/10/30 周四,47,五、接线端子,1、螺纹接线端子应符合GB7000中第14章的规定：,导线的合成、拉力,扭矩,机械强度,防腐蚀,2025/10/30 周四,48,2、不带螺纹的接线端子应符合GB7000中第15章的规定,机械试验,A、,非永久性连接,B、,永久性连接,电气试验,接触电阻,加热：10、25、50、100周期分别电压降,2025/10/30 周四,49,六、电源连接与其它外部接线,1、固定式灯具与电源的连接应提供以下方法之一：接线端子、与插座配合的插头、连接引线、不可拆卸的软缆或软线、与电源导轨连接的接合器、器具插座；,2、可移式灯具与电源连接接应提供以下方法之一：不可拆卸的软缆或软线、器具插座；,3、轨道安装灯具与电源连接接应提供以下方法：结合器或连接器,2025/10/30 周四,50,4,、不可拆卸的软缆或软线，其机械和电气性能至少符合,GB5013,和,GB5023,的规定；,5,、外部导线截面积不小于0.75,mm,2,6,、电缆入口应采用导线管或电缆保护套，使芯线完全得到保护；,六、电源连接与其它外部接线,外部接线（,internal wiring,）：,通常指灯具外部且附带在灯具上的接线。,特别说明：,1,、外部接线可用于将灯具连接到电源、其它灯具或外部镇流器,2,、外部接线是全长，未必只是在灯具外部。,2025/10/30 周四,51,拉力测试：,在软线出口处做一标记，对软线实施,25,次纵向拉力，每次,1s,，测试后，,标记位移不可超过,2mm,（拉力标准见下表）。,特别说明：,试验中和试验后，导体在接线端子内不能有明显移动，且软线不应损,坏。,7,、外部软缆或软线穿过硬质材料时，电缆入口处应倒圆边（避免刮伤或刮破导线的绝缘层，圆边的半径最小,0.5mm,，），使其光滑；,8,、外部软线固定后，应可防拉、防推（即：不可将软线推入灯具内），具体按以下方法测试：,六、电源连接与其它外部接线,2025/10/30 周四,52,9,、环路安装的固定式灯具应配有接线端子；,说明,与该接线端子相连接的导线应符合如下要求：绞合软导体的末端可以镀锡，但不能有附加焊料，否则要有措施保证夹紧连接不会因焊料冷变形而发生松动（弹簧夹紧的接线端子可满足此要求，锁螺钉的无法完全满足）,名词解释：,环路安装：两个或两个以上灯具与供电电源连接的系统，每根电,源导线可在同一接线端子上接入和接出。,2025/10/30 周四,53,1,、内部导线截面积,0.5,mm,2,2,、内部导线绝缘厚度,0.6,mm,3,、内部接线的位置要合适或有保护，以防止被锐边、铆钉、螺钉和类似部件损坏，或者被开关、连接件、升降装置和伸缩管及类似部件的活动损坏。接线不得沿导线纵轴绞拧360度以上。,内部接线,内部接线（,internal wiring,）：,通常指灯具内部且附带在灯具上的接线,特别说明：,内部接线的全长未必只是在灯具内部,2025/10/30 周四,54,4、类灯具，内部接线有带电导体并在正常工作条件下接触到可触及金属部件时，至少接触处的绝缘层应符合双重或加强绝缘的要求，如加护套或衬管防护,5、内部接线伸出灯具外长度大于80mm时，可能会被用户作为外部接线看待，故需符合外部接线要求（包括需满足防推与防拉测试）,内部接线,2025/10/30 周四,55,1,、灯具按正常使用安装和接线后以及为更换光源或可替换启动器而必须打开灯具时，即使不是徒手操作，其带电部件也是不可触及的；,3,、提供防触电保护的外罩和其他部件应具有足够的机械强度，并应牢固固定，在正常操作时不会松动。,防触电保护,2025/10/30 周四,56,4、不应依靠漆层、搪瓷、纸和类似材料的绝缘性能来提供所要求的防触电保护和防止短路；,5、可移式灯具，灯具上用手移动的部件位于最不利位置后，防触电保护仍保持不变，可移式灯具的接线端子座应完全遮盖；,6、防触电保护合格性测试：（目视，如有必要则可用试验指检测）,方法：用试验指去接触每一个可能触及的位置，施加10N的力，用电指示器显示与带电部件的接触情况,防触电保护,2025/10/30 周四,57,7,、装有电容量大于0.5,uF,电容器的灯具，应装有放电装置，使灯具电源断开1,min,后，电容器端电压50,V；,8,、灯具的防触电保护应不受灯具的安装和调节位置的影响，并且在移动所有能用手移动的部件之后（除灯泡和灯座的罩盖）其防触电保护应保持不变。,防触电保护,2025/10/30 周四,58,1、在模拟冷热循环的条件下不应过早变得不安全或不合格，即没有部件不能使用、灯具没有不安全、标记清晰、没有烧焦、变形等（试验温度：35 2）,7（21+3）h 电源电压242V,10（21+3）h 无异常条件试验,八、耐久性试验和热试验,2025/10/30 周四,59,2、IP分类大于IP20的灯具应能经受GB7000.1中 9.2试验；,2025/10/30 周四,60,3、,GB7000.1,中第12.4条正常工作,绕阻120,(tw),灯座80,内、外接线及电源线90,启辉器座80,安装面的温度90,2025/10/30 周四,61,GB7000.1中第12.5条异常工作,绕阻217,电容器外壳95,受光源受照（或加热）的安装表面175,普通可燃材料表面（有 F 标志灯具）130,2025/10/30 周四,62,1、经受GB7000.1中第9.3条潮湿试验(48h)后,样品应不产生与本标准要求不一致的现象。,九、防尘、防固体异物和防水,2025/10/30 周四,63,1、不同极性的带电部件之间2M；,2、带电部件与壳体之间 2M；,3、带电部件与壳体之间基本绝缘施加1440V，1min无击穿或闪烁；,4、泄漏电流1.0mA,十、绝缘电阻和介电强度,2025/10/30 周四,64,1、防电击的外部绝缘材料零件经受75 ，1h的球压试验后，压痕2mm；,2、固定带电件的绝缘材料零件经受125 ，1h的球压试验后，压痕2mm；,3、防电击的外部绝缘材料零件的防火试验，650 灼热丝，后燃30S；,十一、耐热、耐火性能（陶瓷件不做）,2025/10/30 周四,65,4、固定带电件的绝缘材料零件的防火试验，针焰烧10S，后燃30S；,5、固定带电部件就位的非普通灯具的绝缘材料应能经受175V耐漏电起痕试验。,2025/10/30 周四,66,附件（防护等级IP数字说明）,2025/10/30 周四,67,附件（灯具符号）,2025/10/30 周四,68,附件（灯具符号）,2025/10/30 周四,69,附件（灯具需100%进行测试的项目）,2025/10/30 周四,70,附件（相关标签说明）,底盘标,2025/10/30 周四,71,附件：标签说明,2025/10/30 周四,72,附件：标签说明,2025/10/30 周四,73,跌落测试1,图,1 (1,上表面；,2,右侧面；,3,底面；,4,左侧面；,5,近端面；,6,远端面,),表,3,跌落部位及跌落次数,2025/10/30 周四,74,跌落测试1,跌落测试高度如下所示：,跌落方式：,1、将包装箱升高并保持在预定位置上，高度应与预先确定好的高度相一致，这一高度根据松开包装箱时包装箱试验部位最低点和冲击面之间最短距离而定。2、将包装箱升高到规定高度后释放，使其以初速度为零开始自由跌落，承受跌落地面必须是水平的，没有坑洼的坚固水泥、石或钢板。3、包装箱以面、棱跌落时，应尽量与被冲击面平行。4、箱体从悬置的静止位置开始跌落至冲击到地面之前的途中，不得受到任何外物的干扰，跌落体应该稳定，不允许产生翻滚和转动现象。5、跌落的顺序、部位和次数按上表3。,2025/10/30 周四,75,跌落测试1,试验后的产品包装应无下列情况：a.产品破损或变形；b.内包装盒及隔离物严重变形或开裂；c.外包装严重变形或严重开裂。,2025/10/30 周四,76,跌落 测试2（美国UL标准）,1,、鉴定部位：一角三棱六面,2,、高度决定：包装依下述高度标准以自由落体方式测试,3,、备注：,标准之落地测试是对不同的包装箱其表面、锐角及其棱边进行抛掷，用,以检测包装的安全保护程度，落地测试的高度依包装箱的重量而决定,4,、测试方法：,1,）、一角（最不利）,2,）、与角相连的三棱（从最短棱到最长棱）；,3,）、六面（从最小面到最大面）,2025/10/30 周四,77,测试（堆码测试）,以堆码层数极限确定的高度，堆垛时间24h7后底层纸箱不变形，内装产品应不破损或不变形,堆码层数极限标志,2025/10/30 周四,78,测试（绝缘电阻）,1、测试条件：,在潮湿箱或使样品达到规定温度房间内进行（相对湿度91%95%，温度2030 ）,2、绝缘电阻在施加500Vdc电压1min后测定,测试位置及对应要求的绝缘电阻：,不同极性带电部件之间 2M,带电部件与安装表面间 2M,带电部件与灯具的金属部件之间 2M,附加绝缘电阻（仅针对,类灯具）2M,双重绝缘或加强绝缘（仅针对,类灯具）4M,绝缘电阻不低于上述数值判定为合格,2025/10/30 周四,79,测试（电气强度）,1、测试条件：,在潮湿箱或使样品达到规定温度房间内进行（相对湿度91%95%，温度2030 ）,2、要求：,以规定电压是正弦波、频率为50或60HZ，施加在绝缘两端，时间1min进行检测。试验期间不得发生闪烁或击穿现象，漏电流10mA。,3、测试位置及对应施加电压值：,不同极性带电部件之间 2U+1000V （,U即220V,）,带电部件与安装表面间 2U+1000V,带电部件与灯具的金属部件之间 2U+1000V,附加绝缘电阻（仅针对,类灯具）2U+1750V,双重绝缘或加强绝缘（仅针对,类灯具）2U+2750V,4、实际测试耐电压与泄露电流常以等效方法进行（,车间,）：,带电和中性端子(即输入端火、零线)连接在一起作为一个电极与,接地端子之间或金属外壳间测量。,测试电压同上述电器强度要求，最大断开电流5mA，历时3s（,欧,普,）,2025/10/30 周四,80,测试（接地连续性）,1、测试条件：,电压不超过12V，电流10A在接线端子或接地触点与各可触及金,属部件之间，测量接地端子与可触及金属部件之间电阻不得超过,0.5,。,2、备注：,A、接地连续性的关键是要保证金属面之间的接触是裸露的，车,间作业时可将接地线螺丝孔的涂层去除，或用星型垫片（即花介）,确保将表面带有涂层的金属壳间涂层去掉；,B、接地连续可靠性要求的位置有：接地端子处、镇流器与底盘,间的连接处；,C、接地软线采用黄绿相间线；,D、接地端子的螺钉或其它部件都应用紫铜或其它不锈金属或带有不锈表面的金属制成，且接触面应裸露；,E、接地规定适用于有接地要求或设计成有接地的灯具（,类灯具）,2025/10/30 周四,81,谢谢观赏！,2020/11/5,82,
