光照强度的测定.ppt

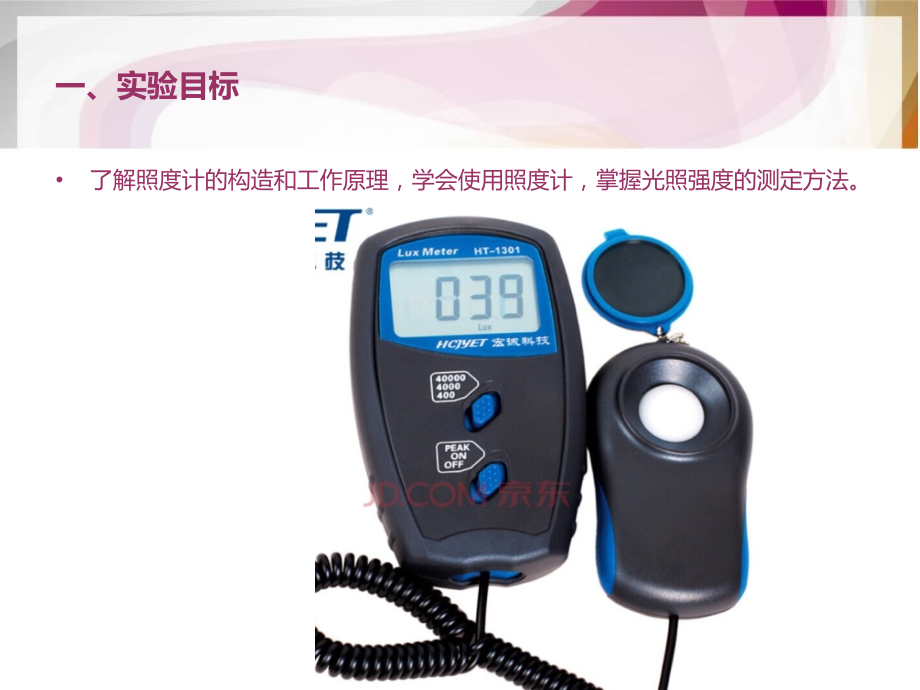

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,光照强度的测定,一、实验目标,了解照度计的构造和工作原理，学会使用照度计，掌握光照强度的测定方法。,二、实验仪器设备,照度计、记录本、铅笔、橡皮,三、实验仪器的构造及原理,照度计是测量光照强度的仪器，根据光电效应原理制成。照度计的构成主要有感光部分（包括光电池和滤光罩）、电流表（指针和刻度盘）和量程开关三部分。,光电池由硒半导体或硅半导体元件制成，装在圆形有柄的胶木盒内。光电池用电线连接到电流表，光线照射在光电池的光感应面上可产生相应强度的电流，把电流换算成照度值，表示在电流表的刻度板上。这样，电流表上的指针示度就是光照强度的读书，即可以直接由电流表读出照度值，单位为勒克斯,(,lx)。,四、实验操作规程,测量光照强度时先将光电池的插头插入电流表输入插口，然后将照度计的光感应面水平放在待测位置，打开电源和相应的量程开关。,光电池附有相应的滤光器，当光照很强时，必须将滤光器放在光电池上。,读书器中显示的数字与量程值的乘积即是光照强度值，单位是勒克斯（lx）。,光照强度（lx）=读数量程。,连续观测三次，并记录数据。,某测定点的光照强度值为连续三次记录数据的平均值。,观测完毕后，盖上遮光罩，关闭电源。,
