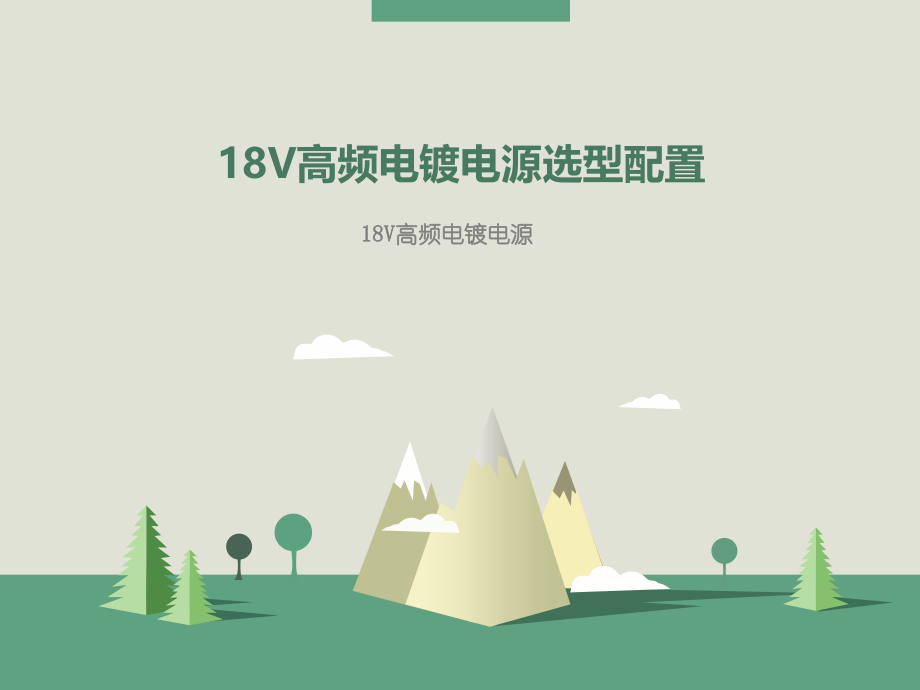

工业电镀电源：36V高频电镀电源选择方法.ppt

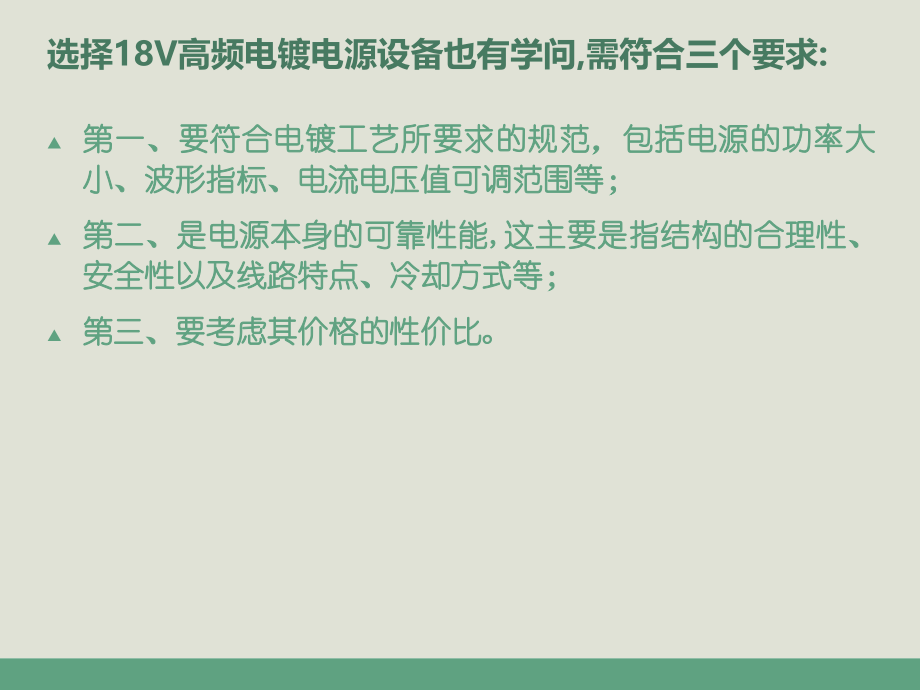

,*,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,18V,高频电镀电源,18V高频电镀电源选型配置,选择18V高频电镀电源设备也有学问,需符合三个要求:,第一、要符合电镀工艺所要求的规范，包括电源的功率大小、波形指标、电流电压值可调范围等；,第二、是电源本身的可靠性能,这主要是指结构的合理性、安全性以及线路特点、冷却方式等；,第三、要考虑其价格的性价比。,18V高频电镀电源插件,18V高频电镀电源体积电流,所谓体积电流密度,就是根据每升镀液镀液允许通过的最大电流来调整整个镀槽需要通过的电流强度，从而确定所要用的18V高频电镀电源最大和常规输出的功率。,镀铜一般是0.20.3A/L,镀镍是0.12.5A/L，光亮镀镍是0.30.35A/L，酸性镀锌是0.50.6A/L，碱性镀锌可达1.2A/L，镀铬是23A/L。以镀亮镍为例：600L的镀液最大工艺电流可达0.3A/L600L=180A，这样选用200A的电源即可。,18V高频电镀电源应用领域,18V高频电镀电源选型配置元素,实施18v高频电镀电源生产的准备工作必须做好，才能保证任务的顺利进行,首先确定一个镀种及其所有的镀槽要配置多大的和什么样的电镀电源是首要工作。实际生产当中确定电镀电源有两种方法：一种要根据镀液容量来确定的体积电流密度法;另一种是按受镀面积来计算的单位面积电流密度法。,实际生产当中确定电镀电源有两种方法：一种要根据镀液容量来确定的体积电流密度法；另一种是按受镀面积来计算的单位面积电流密度法,18V高频电镀电源,4 0 0,（台兴）-1 0 1（智能）-3 7 8 0,（电源）,
