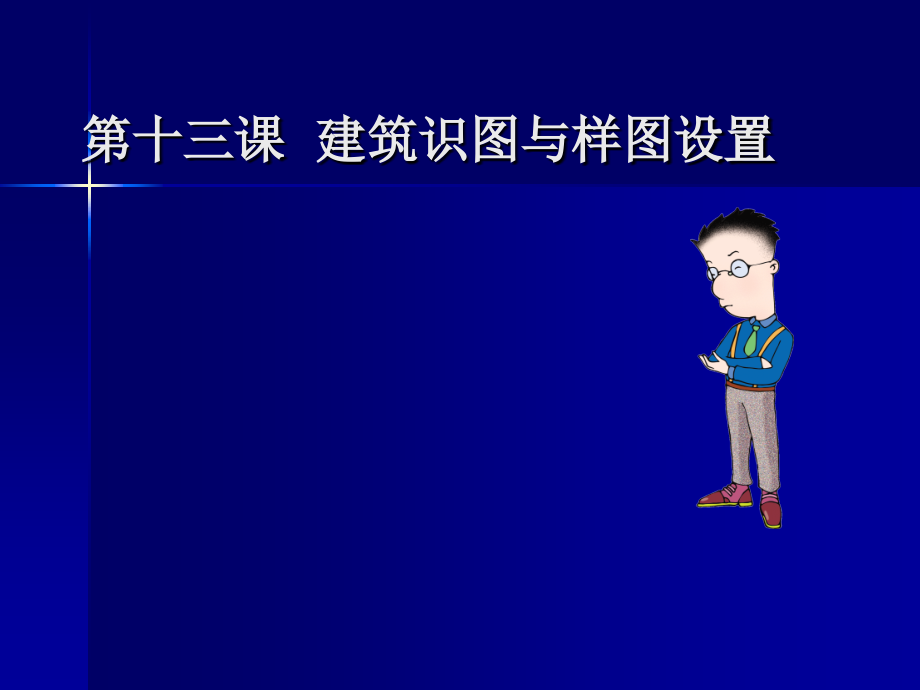

第13课建筑识图.ppt

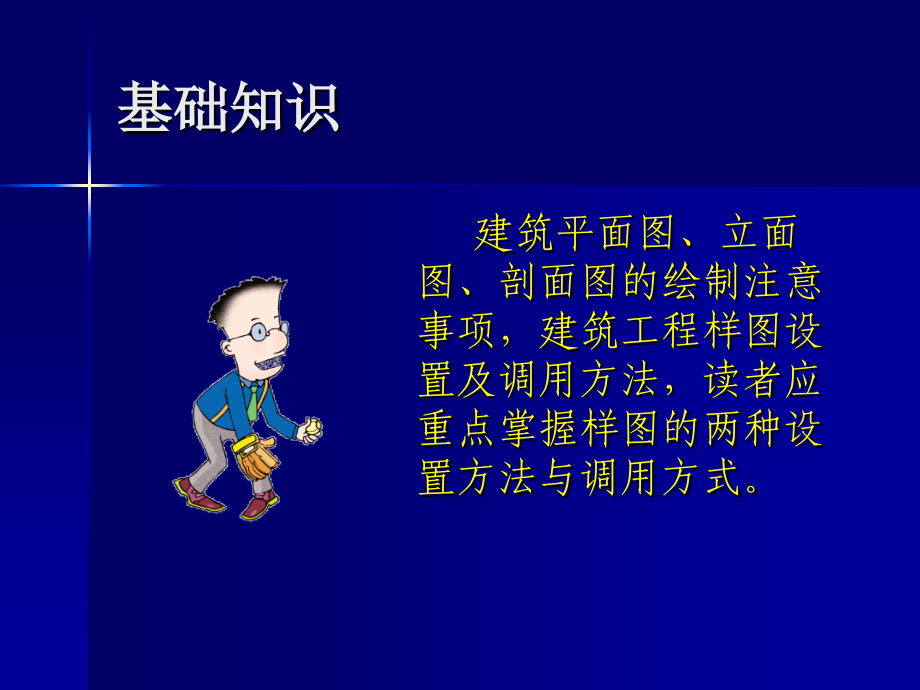

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十三课 建筑识图与样图设置,基础知识,建筑平面图、立面图、剖面图的绘制注意事项，建筑工程样图设置及调用方法，读者应重点掌握样图的两种设置方法与调用方式。,重点知识,各类建筑工程样图的设置，尤其是建筑平面图样图设置应包含的主要内容，读者可结合上机实战详细掌握建筑平面图样图所包含的各项内容及设置方法。,了解知识,建筑识图、读图与绘图的基本原则，读者应了解平面图、立面图、剖面图的组成内容及生成方法。,建筑识图、读图与绘图的基本原则,平面图,立面图,剖面图,在进行实际的建筑设计绘图之前，掌握建筑识图、读图与绘图的基本原则是必不可少的一项准备工作。,下面将分别介绍建筑平面图、立面图及剖面图的组成及绘制的一般方法。,平面图,建筑平面是表示建筑物在水平方向房屋各部分的组合关系。在建筑平面设计中，需要紧密联系建筑剖面和立面，分析剖面、立面的合理性，建筑平、立、剖面三者的关系是紧密相连的。通常平面图的尺寸单位为,mm,（,在后面的章节中，若未特别注明，所有标注尺寸的单位都为,mm,）。,平面图的组成,在建筑平面设计中，平面图一般是由柱、墙体、门、窗、楼梯、阳台、台阶、厨卫洁具、室内布置、散水、雨蓬、花台、尺寸标注、轴线和说明文字等辅助图素组成。,如图,13-1,所示某办公楼底层建筑平面图中即包含了墙体、门、窗、台阶、楼梯、辅助图素等组成部分。,柱,柱主要在框架结构中起承重作用。柱的截面形式有方柱和圆柱两种，其大小尺寸依据结构需要确定，柱的位置根据房间结构及功能要求确定，一般柱与柱之间的距离应符合,300,的模数。,图,13-1,墙,建筑物室内外及室内之间垂直分隔的实体部分是墙。墙与基础相连，因此也可以说墙是基础的延伸。由于墙所在的位置、作用和采用的材料不同而具有不同的类型。按在平面所处的位置分类，墙可分为内墙和外墙。凡位于建筑四周的墙称为外墙，其中位于建筑两端侧面的墙称为山墙；凡位于建筑物内部的墙称为内墙；沿建筑物短轴方向布置的墙称为横墙，沿建筑物长轴方向布置的墙称为纵墙。墙体的厚度及所选择的材料应满足房屋的功能与结构要求，且符合有关规范的规定（如外墙与承重墙一般南方地区,240,，北方地区,480,或,360,，内墙式非承重墙一般为,120,或,180,）。,窗,窗是建筑围护结构中的一种部件，它除起到分隔、保温、隔声、防水、防火等作用外，主要的功能是采光、通风和眺望等。窗由开启部分和非开启部分组成，有平开窗、推拉窗、旋窗等几种形式。窗的大小尺寸一般根据采光通风要求、结构要求和建筑立面造型要求等因素决定。窗的形式在建筑立面造型上起到重要的作用，在满足窗的使用要求基础上，对窗的大小、形状、位置进行合理设计是搞好建筑立面设计的主要手段之一。,如图,13-2,所示图形为建筑平面图中常用的窗的表现形式。在绘图时，一般窗户厚度与外墙厚度相同，墙遇窗时，墙线应断开（高侧窗除外）。窗的宽度和高度一般应为,300,的整数倍，离地高度一般为,900,，落地窗内侧应有栏杆，高侧窗位置根据需要确定。,图,13-2,玻璃窗,玻璃推拉窗,高侧窗,门,门主要起对建筑和房间出入口等进行封闭和开启的作用，有时也兼通风或采光等辅助作用。因此要求门开启方便、关闭紧密、坚固耐用。门的形式有平开门、弹簧门、推拉门、折叠门、转门、上翻门、卷帘门等多种。按其组成材料分为木门、钢门、铝合金门、塑料门、钢木组合门、玻璃门等。门的位置、数量、大小、形式和材料选用主要由使用和安全防火等要求决定。门的位置和开启方向的设计会影响使用和家具布置，尤其在住宅等居住建筑中更为重要。手动开启的大门扇应有制动装置，推拉门应有防脱轨的措施。双面弹簧门应在可视高度部分装有透明玻璃。旋转门、电动门和大型门的邻近应另设普通门。开向疏散走道,及楼梯间的门扇开足时，不应影响过道及楼梯平台的疏散宽度。,如图,13-3,所示图形为建筑平面图中常用的门的表现形式。在绘图时，墙遇门时墙线应断开，门的宽度一般为,1000,（入户防盗门）、,900,（房间门）、,800,（阳台门）、,700,或,650,（厨卫门）、或,300,的整数倍（公共建筑门），民用建筑门的高度一般为,2000,或,2100,，公共建筑门的高度一般应符合,300,的模数。,房间门入户防盗门公共建筑门,图,13-3,由如图,13-1,所示某办公楼底层平面图中可以看出，在门、窗平面图形的旁边有一行文字，如,M1021,、,M0821,、,C1524,等，该文字是用户为门、窗定义的编号。,M,表示门，,C,表示窗，在字母后的数字表示门、窗的高度和宽度。如,M1021,表示门宽,1000,，高,2100,。,台阶与坡道,台阶是外界进入建筑物内部的主要交通要道，在绘制台阶时，通常台阶的阶数不会很多，但一般不宜少于,3,个台阶。,台阶一般有普通台阶、圆弧台阶和异形台阶,3,种。台阶的每一踏步宽度应不小于,250,，高度在,150,200,之间，其长、高、宽尺寸主要由使用对象、建筑性质、人流量等因素来确定。,坡道的坡长、坡宽及坡度都有一系列的建筑规范，坡道的设计在满足规范规定的前提下要综合考虑建筑的功能、视觉景观的需要。使用,arc,等命令按尺寸在完成坡道轮廓线后，应注明坡道上下行方向及坡道坡度。,阳台,阳台是楼房建筑中各层房间用于与室外接触的小平台。按阳台与外墙所在位置和结构处理的不同，分为挑阳台、凹阳台、半挑半凹阳台以及转角阳台等几种形式。,由于阳台外露，为防止雨水从阳台泛入室内，设计时要求将阳台标高低于室内地面,20,60mm,，,并在阳台一侧栏杆下设排水孔。,阳台在平面图上用细线表示，长度依设定或房间宽度决定，宽度一般应大于,1100,，且一般为,300,的整数倍，阳台栏杆或栏板宽,120,，高,1200,左右。,厨卫洁具,阳台厨卫洁具的设计布置也是建筑设计中非常重要的一项内容。通常在设计厨房、卫生间之前，都将厨卫洁具定义成专门的图块，在需要对厨房、卫生间进行布局时，将图块插入到房间中即可。,如图,13-5,所示图形为建,筑设计中常使,用的厨卫洁具,图块。,图,13-5,散水,散水的设计是用于排除建筑物周围的雨水，散水与建筑物之间的宽度一般不超过,800,。,散水的设计一般是在建筑的整体设计完成之后进行的，如图,13-6,所示为建筑平面图中的散水平面。,图,13-6,雨蓬,雨蓬是建筑物入口处位于外门上部用以遮挡雨水、保护外门免受雨水侵害的水平构件。多采用钢筋混凝土悬臂板，其悬挑长度一般为,1,1.5m,左右，主要根据其下的台阶或建筑布局确定。若其下有柱支撑，则挑出长度依据设计需要确定。,辅助图素,主要包括尺寸标注、轴线、说明文字、标高、剖切符号、坡度、房间名称示意、上下行方向示意、门窗编号、室内外布置等。,平面图的生成,建筑平面图是建筑施工图的基本图样，它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后，对剖切面以下部分所作的水平投影图。它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。,平面图是从建筑某层的,1.2,1.8,米高的某一距离剖开，然后垂直向下看，能够观察到该层所在的对象都属于平面图所要包含的对象。,平面图绘制的注意事项,在绘制建筑平面图的过程中，读者应注意如下几点。,线型正确,线型正确是指各个设施所使用的线型，如墙线的线型应为连续中粗线，轴网的线型应为中心细线等，读者在创建绘图图层时就应该注意线型的设置。,剖切生成正确,在前面也已经提到过，建筑平面图实际上仍然是剖面图，与建筑剖面图不同的是，它在剖切方向上水平剖切，因此，读者在绘制建筑平面图时，首先要找准建筑物的剖切位置及方向，并想清楚哪些是剖到的，哪些是看到的，哪些是看不到也未剖到但需要表示的（如在上一层以下但在剖切位置以上的高侧窗），这样才能准确地表达出建筑物的平面形式。,只管当前层，不管其他层,在绘制建筑物的各层平面图时，读者只需按照剖切方向由上垂直向下看，所能够观察到物体才属于平面图中的内容，但应注意，某些建筑物并不规则，因此，读者在绘制各层平面图时，应把握准各层平面图所包含的内容。例如，某建筑屋顶不在同一层上，若从某层由上向下观察建筑物，除了能观察到该层平面上的部分物体，也能看到低于该层的，此时，若要绘制该层平面，则只需要将该层平面中观察到的内容绘制出来，而不管其下的屋顶平面，即只管当前层，不管其他层。,尺寸正确（尺寸规格、剖件尺寸）,在绘制建筑平面图时，读者应注意各个设施的尺寸规格要准确，如楼梯踏步一般宽,300,，高,150,左右；住宅中的卧室、起居室等生活用房间，门的宽度常用,900mm,左右，厕所、浴室的门宽度只需,650,800mm,，,阳台的门宽度为,800mm,即可。通常窗底距地面的高度为,800mm,（,落地窗除外）；过道（走廊）的最小宽度不宜小于,1100,1200mm,，,公共建筑门扇开向过道时，过道宽度通常不小于,1500mm,等。,要掌握这些设施的尺寸规格，读者可参考相关建筑设计标准书籍。,立面图,建筑立面图，是平行于建筑物各方向外墙面的正投影图，简称（某向）立面图。,立面图的组成,建筑立面图表示房屋外部形状和内容的图纸称为建筑立面图。建筑立面图为建筑外垂直面正投影可视部分。建筑各方向的立面应绘制完全，但差异小、不难推定的立面可省略。内部院落的局部立面，可在相关剖面图上表示，如剖面图未能表示完全的，需单独绘出。,建筑立面图主要包括以下内容：,建筑物的外观特征及凹凸变化。,建筑物各主要部分的标高及高度关系。如室内外地面、窗台、门窗顶、阳台、雨蓬、檐口等处完成面的标高，及门窗等洞口的高度尺寸。,立面图两端或分段定位轴线及编号。,建筑立面所选用的材料、色彩和施工要求等。,立面图的生成,按投影原理，立面图上应将立面上所有看得见的细部都表现出来。但由于立面图的比例小，如门窗扇、檐口构造、阳台栏杆和墙面复杂的装饰等细部，往往只用图例表示。它们的构造和做法，都应另有详图或文字说明。因此，习惯上往往对这些细部只分别画出一两个作为代表，其他都可简化，只需画出它们的轮廓线。若房屋左右对称时，正立面图和背立面图也可各画一半，单独布置或合并成一图。合并时，应在图的中间画一铅直的对称符号作为分界线。,剖面图,建筑剖面图是表示建筑物在垂直方向房屋各部分的组成关系。,剖面图的组成,剖面设计图主要应表示出建筑各部分的高度、层数、建筑空间的组合利用，以及建筑剖面中的结构、构造关系、层次、做法等。剖面图的剖视位置应选在层高不同、层数不同、内外部空间比较复杂、最有代表性的部分，主要包括以下内容：,墙、柱、轴线、轴线编号。,室外地面、底层地（楼）面、地坑、地沟、机座、各层楼板、吊顶、屋架、屋顶、出屋面烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、走道板、梁、铁轨、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口、墙裙、雨水管及其他装修等可见的内容。,高度尺寸。外部尺寸：门、窗、洞口高度、总高度；内部尺寸：地坑深度、隔断、洞口、平台、吊顶等。,标高。底层地面标高（,0.000,），以上各层楼面、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高，高出屋面的水箱间、楼梯间、机房顶部标高，室外地面标高，底层以下的地下各层标高。,剖面图的生成,假想用一个或多个垂直于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图即为剖面图。,剖面图的数量是根据房屋的具体情况和施工实际需要而决定的。剖切面一般为横向，即平行一侧面，必要时也可以纵向，即平行于正面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位，并应通过门窗洞的位置。若为多层房屋，应选择在楼梯间或层高不同、层数不同的部位。剖面图的图名应与平面图上所标注剖切符号的编号一致，如“,1-1,剖面图”、“,2-2,剖面图”等。,剖面图绘制的注意事项,在绘制剖面图的过程中，读者还应注意如下两点。,找准剖切位置及方向,找准剖切位置及剖切方向是绘制建筑剖面图的关键。剖切位置一般应选在构造复杂，易于完整反映建筑内部空间及构成、反映垂直交通关系的位置（如楼梯），如图形较为复杂，还可以选择转折剖或多个剖切位置等方式表达房屋内部空间关系。剖切方向选择一般原则也是以能完整反映房屋内部关系。剖切数字位于剖切符号的哪一侧，则表示从剖切符号处剖切开，然后从与数字相反的位置（即没有折线的方向）向数字方向看所得到的图形。,课后练习,填空题,判断题,上机操作题,填空题,（,1,）柱主要在框架结构中起,作用，柱的截面形式主要有,和,两种。,（,2,）按在平面所处的位置分类，墙可分为,和,两类。,（,3,）窗的宽度和高度一般应为,的整数倍，窗底离地高度一般为,。,（,4,）在进行建筑设计之前，通常采用,和,两种方法来创建样图文件。,承重,内墙,300,900,重新定义新样图文件,方柱,圆柱,外墙,调用已有图形,为样图,判断题,（,1,）,M0921,表示门高,900,，宽,2100,。（）,（,2,）台阶的每一踏步宽度应不小于,250,，高度在,150-200,之间。（）,（,3,）建筑剖面图是表示建筑物在垂直方向房屋各部分的组成关系。（）,上机操作题,（,1,）结合建筑平面图样图的设置方法及上机实战，试对建筑总平面图样图进行设置。,（,2,）分别用不同的方式调用创建的建筑平面图样图。,
