第四讲 路面的施工放样.ppt

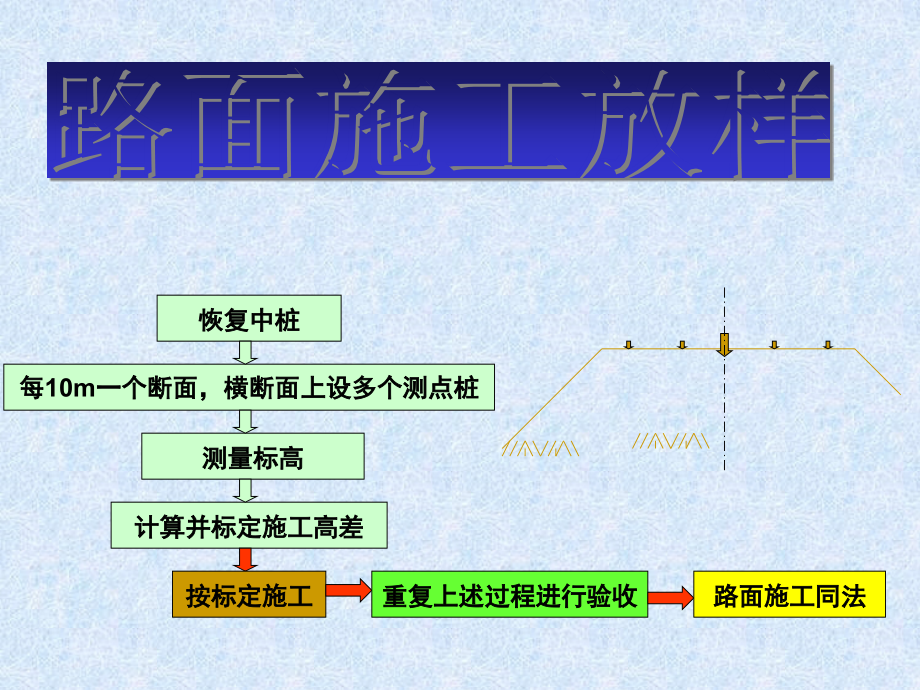

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,*,思,考,如何确定线路施工范围,?,路面施工放样,恢复中桩,测量标高,每,10m,一个断面，横断面上设多个测点桩,计算并标定施工高差,按标定施工,重复上述过程进行验收,路面施工同法,路面施工放样,第一篇,路线定位,第四章,横断面放样,路面施工是公路施工的最后一个环节。路面施工放样的精度要求精度较高。为了保证精度、便于测量，通常在路面施工之前，将线路两侧的导线点和水准点引测到路基上。,路面施工阶段的测量放样工作包括恢复中线、放样高程和测量边线。,路面施工放样包括如下五部分内容：,一、路槽施工放样,二、路面施工放样,三、基层施工测量,四、面层施工测量,五、路面放样的精度要求,一、路槽施工测量方法,路槽放样包括两方面的内容：,中线施工控制桩恢复放样和中平测量；路槽横坡放样。,恢复中线，并每隔,10m,加密中桩，沿各中桩的横断面方向向两侧用放样已知点高程的方法使,中桩、路槽边桩、路肩边桩的桩顶面高程等于路面施工完成后的路面高程,。,在边桩的旁边挖一个小坑，在坑中钉桩，然后,用放样已知点高程的方法使桩顶高程符合于考虑过路槽横向坡度后的槽底的高程,，以指导路槽的开挖和整修。,路面各结构的放样方法仍然是先,恢复中线,，然后由,中线控制边线,，再放样高程控制各结构的高程。除面层外，各结构层横坡按直线形式放样。要注意的是路面的加宽和超高。,通常包括一下三部分内容：,二、路面施工放样,1),路面边桩放样,2),路拱放样,1,）路面边桩放样：,先放出中线，再根据,中线的位置和横断面方向用钢尺丈量放出边桩,。在高等级公路路面施工中，有时不放中桩而直接根据边桩的,坐标放样,边桩。,边桩坐标的计算与放样,:,中线上桩号为 的,P,（）点，其切线坐标方位角为 。,横断面上任一点,D,，距离中线的距离为 ，规定：方向总是指向中线右侧，左右两侧相对于路线前进方向。中线左侧支距为负，中线右侧支距为正。横断面方向上,D,点的坐标由下式计算：,已知横断面方向上,D,点坐标，便采用坐标放样的方法放出边桩。,返回,对于水泥路面或者中间有分离带的沥青路面，其路拱（面层顶面横坡）一般有如下的几种形式：,抛物线形路拱,二次抛物线路拱,改进的二次抛物线路拱,半立方次（一次半）抛物线路拱,改进的三次抛物线路拱,屋顶线形路拱,倾斜直线形,圆顶直线形,返回,2,）路拱放样,：,二次抛物线路拱,从中线开始，按图示坐标形式放样，一般把路幅宽分为,10,等分。计算公式如下：,以上式中，,x,为离中线横向距离；,y,为相应于,x,各点的竖向距离；,B,为车道宽度（即路面宽）；,h,为路拱高；,i,为平均横坡度（,%,）。,返回,改进的二次抛物线路拱,计算公式如下：,计算过程参照上图。,返回,改进的二次抛物线路拱,计算公式如下：,计算过程参照上图。,返回,倾斜直线形,a,、当路面横坡采用,1.5%,时，在路拱中心插入一对横坡为,0.8%1.0%,的对称连接线。,b,、当路拱横坡采用,2%,时，在路拱中心插入两对对称的连接线，其横坡度分别为,1.5%,和,0.8%1.0%,。,c,、图中的,L,值一般取路面宽度的,1/2,或,1/4,。,返回,圆顶直线形,中间的圆顶部分用圆曲线或者抛物线连接，所用圆曲线长度一般不小于路面宽度的,1/10,，半径不小于,50m,。拱高,h,可采用下式计算：,式中,-,曲线段的水平距离，一般以,2m,计。,返回,圆顶直线形,中间的圆顶部分用圆曲线或者抛物线连接，所用圆曲线长度一般不小于路面宽度的,1/10,，半径不小于,50m,。拱高,h,可采用下式计算：,式中,-,曲线段的水平距离，一般以,2m,计。,返回,三、基层施工测量,例题：如图所示，水泥混凝土路面的横断面形式，其中，中间带宽度为,4.50m,半幅行车道宽度为,8.50m,，基层厚度为,18.cm,，面层厚度为,25cm,。,三、基层施工测量,设基层设计高程为,H=h+0.18m(h,为底基层中心设计高程,),；则距中心,1.82m,、,11.18m,、,11.43m,处的基层设计高程为：,将计算的设计高程放样到实地，便可指导基层施工。以上设计高程中：、,是在摊料时所用，其虚厚按不同的路面结构形式掌握，一般灰土基层虚厚为,6cm,；,H,、,是在推土机初步压实后为找平时所用，其虚厚按不同的路面结构形式掌握，一般灰土基层虚厚为,2.5m,；基层施工误差主要来自,测量误差、施工误差、虚厚误差三个方面,。,返回,基层施工误差主要来源：,测量误差主要指：,仪器本身的因素和观测者所产生的误差，如系统误差、仪器下沉、视差没有消除所产生的读数误差等。,施工误差主要指：,当某一区域摊料过多，摊料人员为了省力，将摊料铺的过实，甚至将施工挂线提一提；当堆料过少时，又会将料摊铺得虚，或者将施工桩向下钉一钉。因而要求施工员要有高度的责任心，保护好施工桩，严格控制摊铺质量。,虚厚误差主要指：,黏土的密实度差别，摊铺有的被压实，有的松散，路槽高程的误差引起底基层的厚度不一。主要的消除方法是人工摊铺，机械充分拌和，用推土机初步压实后再次找平。,返回,四、面层施工测量,由中线控制桩量出,2.25m,、,6.50m,、,10.75m,处边线，钉入钢钉，测出桩顶高程，根据水泥混凝土面层的设计高程得出模板。当模板支好后，用经纬仪对顺直度，用水准仪对模板高程进行复测，不合格者予以调整，然后开始铺筑混凝土。,水泥混凝土面层的高程误差产生的原因主要由于,测量误差和施工误差,两方面的原因造成。,返回,面层施工测量,高程误差产生的原因：,挂线错误,：用钢尺所量的高度不准，施工挂线没有系牢、拉紧，出现中间凹的现象。,模板误差：,模板支得不坚固，振捣梁时引起模板下沉；模板上的残余混凝土没有清楚干净；模板变形，引起顺直度达不到标准。,其他误差：,施工桩被车辆压弯，桩号错误等。,返回,五、,路面放样的精度要求,路面放样的精度要求，应按照对不同路面的相应规定执行。具体可按,公路工程质量检验评定标准,（,JTG F80/2-2004,）的相关条款执行。,返回,序号,检查项目,水泥混泥土面层,沥青混凝土面层,高速或一级公路,其他公路,高速或一级公路,其他公路,1,中线平面偏位（,mm,）,20,20,2,纵断高程（,mm,）,10,15,15,20,3,宽度（,mm,）,有侧石,20,20,20,无侧石,不小于设计值,4,横坡（,%,）,0.15,0.25,0.3,0.5,路面面层放样精度要求,注：表中数据为规定值或允许偏差。,五、,路面放样的精度要求,石灰土基层和底基层放样精度要求,注：表中数据为规定值或允许偏差，,公路工程质量检验评定标准,（,JTG F80/2-2004,）中对中线平面偏位未作规定。,序号,检查项目,基层,底基层,高速或,一级公路,其他公路,高速或,一级公路,其他公路,1,中线平面偏位（,mm,）,50,50,2,纵断高程（,mm,）,+5,，,-15,+5,，,-15,+5,，,-20,3,宽度（,mm,）,不小于设计值,不小于设计值,4,横坡（,%,）,0.5,0.3,0.5,五、,路面放样的精度要求,返回,水泥稳定粒料基层和底基层放样精度要求,注：表中数据为规定值或允许偏差，,公路工程质量检验评定标准,（,JTG F80/2-2004,）中对中线平面偏位未作规定。,序号,检查项目,基层,底基层,高速或,一级公路,其他公路,高速或,一级公路,其他公路,1,中线平面偏位（,mm,）,50,50,2,纵断高程（,mm,）,+5,，,-10,+5,，,-15,+5,，,-15,+5,，,-20,3,宽度（,mm,）,不小于设计值,不小于设计值,4,横坡（,%,）,0.3,0.5,0.3,0.5,
