冰箱冰柜维修.pptx

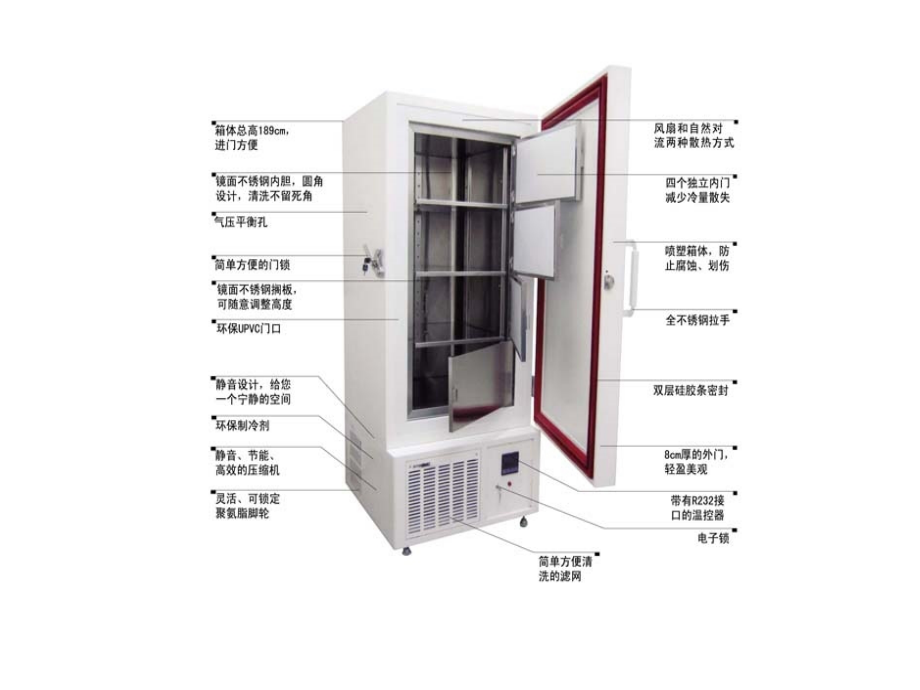

按一下以編輯母片標題樣式,按一下以編輯母片文字樣式,第二層,第三層,第四層,第五層,2014/1/11,#,冰箱,民用冷藏设备,1.,设备介绍,2.,冷冻原理,3.,维修保养,电冰箱分类,压缩式电冰箱,：。其优点是寿命长，使用方便，世界上,91,95%,的电冰箱属于这一类。常用的制冷剂有,R600a,、,R134A,、,R12.,吸收式电冰箱：利用热源（如,煤气,、,煤油,、电等）作为动力。利用氨水氢混合溶液在连续吸收扩散过程中达到制冷的目的。其缺点是效率低，降温慢，现已逐渐被淘汰。,变频冰箱,以海信变频冰箱为例：采用“直流无级变频”技术，压缩机转速可以根据外界温度变化和食物储存情况，从,2000,转到,4000,转的区间内柔性变动。平滑变频既能避免能源浪费，比普通冰箱节能,70%,以上，也能将噪音值降低,50%,以上，还能延长压缩机和整机系统的使用寿命。,无氟冰箱,说起“无氟”冰箱，人们往往认为这种冰箱不使用氟了，因为有氟冰箱是使用氟里昂,11,和氟里昂,12,来做发泡剂和制冷剂的冰箱。但中国保护消费者基金会的专家指出，从化学反应式中可以看到，破坏臭氧层的元凶，是“氯”而并非“氟”。现启用的冰箱制冷剂为,R600a,使冰箱的制冷速度更快，更节能。,冰箱的结构,电冰箱的星级标志,星级 符号 冷冻室温度（）大约保存食品时间,一星级*,-6 1,星期,二星级*,-12 1,个月,三星级*,-18 3,个月,四星级*,-18 3-6,个月,注：四星级电冰箱的温度同三星级电冰箱，第四个星为冷冻星，表示该电冰箱具有速冻能力。,冰箱的制冷循环,r12,制冷剂,r134a,制冷剂,r600a,饱和值,符号注释,vl,液相的单位质量体积；,vg,气相的单位质量体积；,hl_,液相的单位质量焓；,hg,气相的单位质量焓；,R,汽化热；,Sl,液相的单位质量熵；,Sg,气相的单位质量熵。,R134a,压函图,R600A,R12,r744,临界点,超临界流体,是处于,临界温度,和,临界压力,以上，介于气体和液体之间的流体。由于它兼有气体和液体的双重特性，即,密度,接近液体，粘度又与气体相似，,扩散系数,为液体的,10100,倍，因而具有很强的,溶解能力,和良好的流动、输运性质。）其实许多物质都有临界点。水的临界点,+374,及,3212 p.s.i,（约,22.146,兆帕）,电冰箱毛细管,电冰箱中使用的毛细管，一般使用内径为,0.5,1mm,长度,2,4m,的紫铜管。其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定！,毛细管安装工艺,了解毛细管剪口与插入过滤器深度的工艺要求,在电冰箱维修过程中，插入过滤器内（或电磁阀）的毛细管的端口需要用专用的毛细管剪切钳倾斜,45,度剪切成一个斜口，并保证管口无毛刺（见下图），再插入过滤器的毛细管接口端（或电磁阀接口端）。,1,、严禁直接用钳子来剪切毛细管。,2,、插入蒸发器管口端的毛细管无需剪成斜口，但一定要保证管口圆整无毛刺。毛细管插入过滤器（或电磁阀）的深度工艺要求为,13mm 1mm,，（见下图）插入过深则可能抵到过滤器内的滤网而产生堵塞，插入过浅则可能在焊接过程中产生焊堵。,冰箱过滤器,冰箱蒸发器,冰箱冷凝器,无霜冰箱控制电路,压缩机启动,1.,阻抗分相启动,2.,电容启动,3.,电容运行,4.,电容启动电容运行这几种完全可以互相替换,绕组测量,C,公共绕组,S,是启动绕组端,M,为运行绕组,S-M,电阻最大,S-C,电阻偏小,M-C,电阻最小,S-C,加上,M-C,的电阻值等于,S-M,的电阻值,维修工具,A,气焊设备,:,乙炔、氧气、焊炬、胶管等,.,B,检漏设备及工具,:,氮气、快速接头、长柄放大镜、反光镜、检漏仪等,;,C,抽真空设备及测量仪表,:,真空泵、压力真空泵等,.,D,充灌设备及工具,:,制冷剂量筒、电子秤、抽空充氟机、制冷剂钢瓶、三通修理阀、封口钳等,.,电冰箱开背维修应注什么,现阶段维修单位在修补挖开的发泡层过程中，一般采取：重新发泡、将剥离后的发泡层回填或填充其它材质三种方法。但是，上述方法难以达到冰箱的保温要求，进而造成开背部位出现凝露（流水,/,内部积水）的现象和冰箱开机时间长（开背部位所对应冷藏室、冷冻室温度达不到）的问题。该方法对于大面积开背维修的发泡层修补比较有效，同时也能节约部分原材料费用。为此，建议在修补开背过程中采取,“,原料修补,”,的方法。所谓,“,原料修补,”,即：,A,按照挖开部位的大小裁剪一块报废冰箱的发泡层（如报废门体、箱体），填充到相应部位。,B,将自己调制的发泡料，倒入至四周缝隙中，使填充物与箱体发泡层连成一个整体。,直冷式冰箱,(,柜,),故障分析,电冰箱,(,冷柜,),通电后,冷凝器温度约高出环境温度,15 摄氏度,手感较热,;,干燥过滤器温度接近于环境温度或手感微热,打开门仔细听，能听到蒸发器内制冷剂的气声,;,约,30,分钟后,冷冻蒸发器均匀结霜,同时,低压回气管有冰手的感觉。否则,则表明制冷系统发生了故障，制冷系统故障判断,在距干燥过滤器,0.5CM,处割断毛细管,出现两种情况,:,1,、制冷剂从干燥过滤器喷出,若制冷剂呈气体喷出,且时间较短,说明制冷系统出现,“,微漏,”,故障若制冷剂呈液体喷出,并且含有较多的冷冻机油,(,用白纸测试,),说明毛细管发生,“,油堵,”,故障,;,若制冷剂呈液体喷出,且仅含有极少量冷冻机油,而在检查冰箱,(,冷柜,),故障时,发现 有周期性制冷现象。说明毛细管发生,“,冰堵,”,故障,若无周期性制冷现象,且压缩机的压缩性能极差,说明故障为压缩机损坏,;,若既非,“,冰堵,”,又非压机损坏则故障可能为,“,脏堵,”,所致。,2,、没有制冷剂从干燥过滤器喷出，可割断干燥过滤器的另一抽真空端,此时若有制冷剂喷出,则故障为干燥过滤器,“,脏堵,”,若无制冷剂喷出,则故障为制冷剂全部泄漏。,1,、,压缩机不启动,A,电路环境,:,电源线开路、电源线插头插座接触不良、启动继电器、过载保护器接线端脱落或接触不良、压缩机电线引线、接线端子脱落等。,B,启动继电器、过载保护器开路,PTC,启动继电器击穿断路。,C,温控器漏故障,:,有关无器件损坏或传感器失效。,D,压缩机故障,:,抱轴或卡缸,电机烧毁等。,E,环境温度低,:,当冷藏温度低于开机点温度,压缩机不启动,.(,因此当环境温度低于,10,度时,应打开低温补偿开关,机械温度为手动,电脑温度为自动。,F,电源电压过低,低于,180V,这是电网的问题。,2,、,压缩机启动频繁,2.1,过电流引起的主要有,A,启动继电器失效,电源电压过高,压缩机启动后,电流涌及时降到启动器的释放电流,便其触头不能释放,使启动绕组不能断开,整机运行电流可比正常情况高,5,倍以上。,B,压缩机电机绕组绝缘不良或绕组匝间局部短路,使运行电流增大。,C,检修过程中,由于购不到原配器件,代用时不匹配,启动器的启动电流或过载保护器的动作电流过小,易使压缩机频繁启动。,2.2,冰箱压缩机的启 停次数每小时不应超过,8,次以上,停机时间大于,5,分钟,开机时间与停机时间比大于,1,。,A,电源电压过高或过低,且不稳定。,B,温控器的温差调节范围太小。,C,温控器旋纽靠近停机点的位置,且箱内存放食物过多。,D,感温头选择不合适,开机时间较短,需移动感温管的位置解决。,E,冷凝器散热效果差,降低了压缩机的制冷量,引起压缩机超负荷运转,电流增大,导致过载保护器动作而切断电路。,F,制冷剂不循环。,3,、,不停机,A,温控器的调温旋纽置于最高档位。,B,感温管或感温头从蒸发器上脱落。,C,机械温控器触电粘合不能脱开,电子温控热敏电阻变质失效。,D,门封不严使箱内冷气外漏,(,或照明灯不熄灭,),都能使箱体内热负荷增大,箱温升高,达不到停机温度。,E,制冷剂不足或微堵,:,蒸发器结霜不满,冷凝器温度较低,使箱内温度偏高。,F,制冷剂过多,.,低压管结霜。,4,、,漏电,A,压缩机机组漏电,受到强烈的外边冲击,绝缘漆膜,(,漆包线与硅钢片之间,漆包线本身,),局部破损,造成电机绕组与机壳短路。,B,水,(,凝露或化霜水,),。,C,绝缘老化破裂,箱内防水线老化,接插件松脱,接线错误等。,D,电器和箱内照明电路均从箱体外壳的内壁之间穿过,本身存在着一定的分布电容,加上感应电机,此时若无靠的接地,就有麻手的感觉。,5,、,制冷点偏移导致箱内温度偏低或偏高,A,旋纽档位,冷冻室温度偏低,;,调整温度控制旋纽,(A),每次,1/4,至,3/4(,顺时针,),观察,反之亦然。,B,冷冻室停机温度分别为,-12,摄氏度和,-14,摄氏度,:,调整温差控制旋纽,(C),加大温差范围,逆时针旋转,1/4,至,3/4,圈观察,反之亦然。,C,扭距的简易判断,:,与张力有变化,(,即有松紧或位置变动,),的主弹簧相连的螺钉即为温度调节旋纽,(A):,由于调节温差旋纽可改变温控器动、静触电间的距离,进而改变感温腔内动作压差,因此该旋纽,(,螺丝,C),一般设在接线端子附近的胶木塑料壳上,另外一个为化霜旋纽,(B),。,6,、,泄漏,在压缩机工艺管上焊接一根装有真空压力表的三通截止阀的输气管,然后充,0.6-0.8Mpa,的高压氮气,观察压力表读数,如压力下降不明显,则需保压,24,小时观察,证明制冷系统泄漏后,还应对高低压两部分分别查漏,以确定泄漏点,外漏补焊,内漏盘管。,7,、,脏堵或油堵,在完全堵塞的情况下,当压缩机开始运转时,手摸高压排气管会感到温度升高,但过,2-3,秒后就开始下降,直至降到室温,;,打开冷冻室门,从蒸发器中也听不到制冷剂汽化的气流声,;,用电流表测其工作电流将明显大于其额定电流,用清洗济,(,四氯甲烷,),或高压氨气或,R12,清洗制冷系统管路,更换毛细管的新的干燥过滤器。,8,、,冰堵,冰堵是由于制冷系统内水分超标所引起的,.,表现不结霜、化霜交替出现,用干燥氮气反复吹或充入,R12,作为吸湿干燥气体使用。,9,、,冷藏室结冰,但开停机正常,A,使用不当,温控旋纽档位太低或在不适当的时候打开了低温补偿开关,.B,温控器温度控制失灵或不准,更换温控器,C,冷藏室出冷冻室蒸发器连接管贴到冷藏室内胆上,D,其它原因。,10,、,噪音大,A,冰箱、冷柜放置不平,可调整可调角或垫平,.,B,压缩机冷凝器等部件的固定的螺钉或螺母松动，接水盘松动等,.,C,管路震动,由于管路悬空过长,易出现共振现象,噪音明显增大并呈周期性起伏,用手按压各外易震动部位,当按压某一部位时机械噪音明显减少或消除,即可根据不同的情况采取加固 垫稳、隔离等措施,使用减振胶泥、橡胶套,.,D,压缩机吊簧脱落、松动,机内部件严重磨损,润滑不良等引起的刮缸等异常噪音,.,E,毛细管出口不畅,由于没有专用毛细钳,使出口不能成为,45,度角左右,.,F,抽真空不良,产生,“,呼噜,”,声,.,G,过多的冷冻机油进入蒸发器,能产生,“,咕咕咕,”,的吹油泡响声,.,H,初次使用时,发泡层、结构件收缩引起的噪音。,11,、,内胆裂的粘补,电冰箱内胆裂需要粘补时，可用,“,二氯甲烷,”,【,CH2C12,（箱体为,ABS,板材）】或,“,二甲苯,”,【,C6H(CH3)2,（箱体为,PS,板材）】泡调成糊状，再用小毛笔刷在裂缝上，大约三次。注意：刷裂纹之前一定要先停机，擦干内胆上的水分，该物质为有机溶剂易挥发，请用户放心。,洛克环的连接方法,11.1,基本配置,:A,手动洛克环连接钳,B,厌氧胶,C,洛克环,(8-80)D,手动连接钳扩大用及连接用配件,;E,管割刀。,11.2,连接钳使用方法简介,A,首先准备一根长约,150mm,的,8 1,铝管,要求铝管表面无划伤、毛刺、圆度好,将其一端按说明书操作要求用手动钳扩口,扩口处长为,15mm;B,维修时将原连接部位两端分别为割刀切除,注意管子不能割扁的有明显的锁扣,;C,将冷藏室蒸发器进管用手动连接钳进行扩口,扩口长度为,15mm;D,将上述,A,中已扩口的长约,150mm,的,8 1,铝管的未扩口端插入冰箱冷藏室蒸发器进管的扩口端,(,注意应插到底,),加入两滴厌氧胶使插接配合表面充分流匀,用手动连接钳进行连接,连接后应保持,10,分钟的固化时间才可对管子进行整形,;E,等,10,分钟后,按,D,方法对冷冻室蒸发器出管的,150mm,的铝管的扩口端手动连接钳进行连接,连接后应保持,10,分钟的固华时间才可对管子进行最终整形。,关于铜铝闪光焊接替代洛克环,为了改善洛克环连接容易引起内漏的问题，好多企业采用铜铝闪光焊接替代洛克环，这种工艺方法的泄漏率较低，国外工厂均使用了类似技术。目前国内星星冰柜在系列产品上全面推行了这种连接方法（目前冰柜仅用于连接蒸发器盘管和回气管的连接），而且在单循环制冷系统的产品上使用（电冰箱目前仅用于连接冷藏室蒸发器盘管和回气管的连接），两种连接方法在外观上的,稍有,不同,.,将来此项技术普及后如果我们在维修时遇到此类焊点泄漏时，仍采用洛克环进行重新连接。,3 R 134a,替代,R12,需要做出以下调整,A,传统的,R12,压缩机润滑油是矿物油,这种油与,R12,的相容的,替换为,R 134a,时,矿物油与,R 134a,不相容,矿物油 石蜡将导至毛细管堵塞,必须使用脂类油,.,脂类油和,R 134a,系统表现为更好的润滑作用,同时相应的真空泵 灌注机等维修设备也不能使用矿物油而必须进行更新改造。,B,选用,R 134a,替代过程中要严格控制维修环境的温度、水分、悬飘灰尘等,因为脂类油高吸水性特点要求保证系统内高标准的纯净度,.,一般按常规规定压缩机和冰箱系统敞口时间应小于,5,分钟。,C,系统密封性好,由于,R 134a,比,R12,的分子量小,因此焊口将会比,R12,更容易泄漏,所以焊接质量要更高。,D,选用合适,R 134a,分的过滤器,R12,使用的过滤器是,XH-5,而,R 134a,被这种筛子吸收后就会水解,有释放酸的风险,为避免这种风险发生,应使用,XH-7,或,XH-7,的过滤器。,E,使用,R 134a,专用压缩机替代。,4,维修,R 134a,冰箱,(,柜,),操作要求,A,使用的真空泵和灌注设备扩快速接头必须是,R 134a,专用的,并保持无尘无油。,B,生产场以也应保持清洁无尘、干燥,手及工衣也应保持无尘无油。,C,凡维修过,R12,制冷剂冰箱系统的充注冷气软管、接头、三通连接表、钢瓶以及,R12,有关的工具,不能用于,R 134a,系统维修。,D,维修动作要快,打开的管口时间要短,(5,分钟以内,),焊接迅速且保证有良好的气密性,全部操作不能大于,15,分钟。,E,对于,R 134a,冰箱,修理时一旦制冷系统泄漏就要进入空气和水分,这时只有用高纯氮气反复充放管路,清除内部的水分和杂质,凡修理系统管道,必须更换同型号的过滤器,毛细管插入量为,10-15,且保证毛细管内孔畅通，无变径现象。,F,使用以,R 134a,为工质的压缩机,使用专用于,R 134a,的过滤器,组装前保证零件的密封。,G,其他同普通冰箱相同,参考第一节直冷式冰箱,(,柜,),维修操作指引。,5 R12,冰箱转换成,R 134a,冰箱的方法,A,将压缩机从冰箱中取下,倒出里面的,R12,压缩机冷冻机油,并将工艺管口直朝下静置,1,小时,倒出里面残余的冷冻机油。,B,向压缩机里注入等量的脂类油,并压缩机接入制冷系统。,C,将冰箱简单的抽真空,并注入少量的,R 134a,制冷剂。,D,再次打开制冷系统,将压缩机内的冷冻机油倒出,再次重新注入等量的脂类油,并将压缩机接入制冷系统。,E,使用,AH-7,或,AH-9,干燥过滤器替代原来干燥过滤器。,F,对制冷系统进行抽真空,打压试漏。,G,充注,R 134a,制冷剂。,H,试运行并观察制冷效果。,6,维修工具,A,专用于,R 134a,的真空泵、灌注机及快速接头等设备,.B,专用于,R 134a,的软管、接头、三通修理阀、钢瓶等工具。,第四节：异丁烷,R 600a,冰箱,(,柜,),维修,R 600a,压缩机,A,异丁烷与传统的矿物油和烷苯油有完全相溶,故压缩机的制造工艺无须进行更改,B R 600a,压缩机气缸容积在,R12,基础上增大,65-70%,外形尺寸基本不变,对压缩机的泄漏必须进行更为严格的控制,.,C,同,R12,相比,功率相同的电机所配压缩机的制冷量基本相同,.,D,由于异丁烷的易燃性,必须对电器元件进行改动,.R 600a,压缩机名牌上有黄色火苗易燃标志。,干燥过滤器,：,专用干燥过滤器,XH9,。,R 600a,系统冰箱维修工艺,1,总体要求,:,不管系统是否有泄漏,所有打火的电器件区域,R 600a,的浓度不能达到爆炸极限,因为,R 600a,比空气重,因此要求维修现代保证良好的通风条件,.,在灌注制冷剂时,为避免可能因静电产生火花,要求所有设备必须可靠接地,所有的接线必须牢固,绝对不允许有接错现象。,2,首先检查周围环境有无火源,并保持良好的通风。,3,将维修专用设备及配件准备好。,4,检查维修设备及电源的安全性。,5,检查排空钳是否泄漏 松动 并调至合适位置。,6,将排气管引至室外,把排空钳卡在干燥过滤器处,启动压机,运行,5,分钟后停止,振动压缩机以便使与润滑相溶解的部分异丁烷排入出来,暂停,3,分钟后,再插电运行,5,分钟,使管路系统内异丁烷含量降低至最小。,7,关掉电源,将干燥过滤器的排气孔密封,将专用排空钳卡在压缩机的低压管处,用,R 600a,真空泵抽空,运行,10,分钟。,8,用割管器拆掉压缩机,干燥过滤器,用氮气将管路吹,5,秒钟以上。,9,更换,R 600a,的压缩机,干燥过滤器,(XH9),用气焊接各接口。,10,吹氮气检漏,氮气压力不超过,0.8MPa,用肥皂水检漏。,11,放掉氮气,抽真空,40,分钟以上,真空度达到规定值。,12,为保证灌注量的精确性,灌注时应用电子秤称量,冰箱插电运行。,13,无异常用洛克环封口。,14,冰箱插电运行,检测性能。,注意事项,1,返修时若更换压缩机,灌注量为规定值,:,不要换压缩机,灌注量为规定佱的,90%.,2,因有一定的危险性,.,原则上不允许在用户家打开制冷系统操作,;,更换压缩机时若条件不允许,可采用以下工艺,1,在宽敞通风良好的车间或室外打开干燥过滤器处毛细管并密封毛细管口,然后启动压缩机释放,5,分钟后关掉压缩机,振动压缩机暂停,3,分钟,再插电运行,5,分钟,;,2,用割管器割断压缩机回气管和高压管,用氮气吹冷凝器和蒸发器不少于,30,秒,;,3,换上新压缩机,干燥过滤器,焊接后检漏,;,4,冲注制冷剂,插电运行,确认制冷良好后,用洛克环封口并检漏,;,5,更换下的压缩机将压缩机油倒掉并密封各管口,.,维修设备及工具,R 600a,抽空灌注机,、,电子秤,、,洛克环压接钳,、,排空钳,、,封口钳,、,洛克环堵头,(,密封压缩机工艺管,),、,洛克环密封液,.,电冰箱电路维修与更换压缩机后的电器安全检测,1,、标准要求（电气安全性能）,A,泄漏电流：按下述第三项检测方法检测时，冰箱泄漏电流应小于,1.5mA,。,B,绝缘电阻,(,冷态,),：按下述第三项检测方法检测时，冷态绝缘电阻应大于,2,兆欧。,C,电气强度,(,冷态,),：按下述第三项检测方法进行检测，不应有闪络或击穿。,D,接地电阻：按下述第三项检测方法进行测验时,接地电阻应小于,0.1,欧。,2,、检测环境以及所需工具,冰箱检测时应摆放在专用的室内场地，其环境温度应保持在,+10 38,之间。电工表中应包括：电流表、电压表、功率表、欧姆表（摆表）等,试验时,其精确度应不低于,1.0,级。,3,、检测方法,在专用的室内场地内,用电气安全性能测试仪，同时检测冰箱的泄漏电流、冷态绝缘电阻、冷态电气强度、接地电阻。将被测冰箱与电气安全性能测试仪接通。冰箱带电部件与绝缘部件的壳体之间的泄漏电流应小于,1.5mA,冷态绝缘电阻应大于,2,兆欧。带电部件与仅用基本绝缘与带电部件隔开的壳体之间施加,1800V,试验电压,历时,1,秒,/,钟,应符合无闪络或击穿现象。在电气安全性能测试仪上或用接地电阻测试仪检测,电源线插头接地极与冰箱外壳任何金属部位之间的接地电阻均不应超过。,商用冰柜冰箱,维修思路,1.,了解设备故障情况,2.,设备功率、用途,3.,制冷剂、正常工作压力,4.,额定电流,5.,制冷系统配件,6.,控制电路,7.,是否开机运行测试,祝身体健康、工作顺利！,完毕！,谢谢！,
