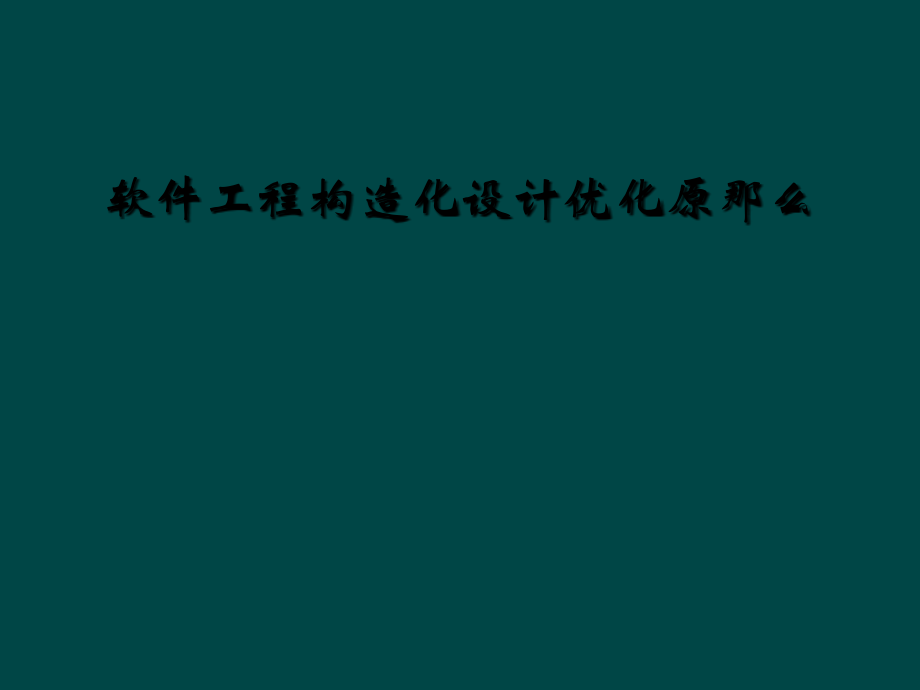

软件工程结构化设计优化原则.ppt

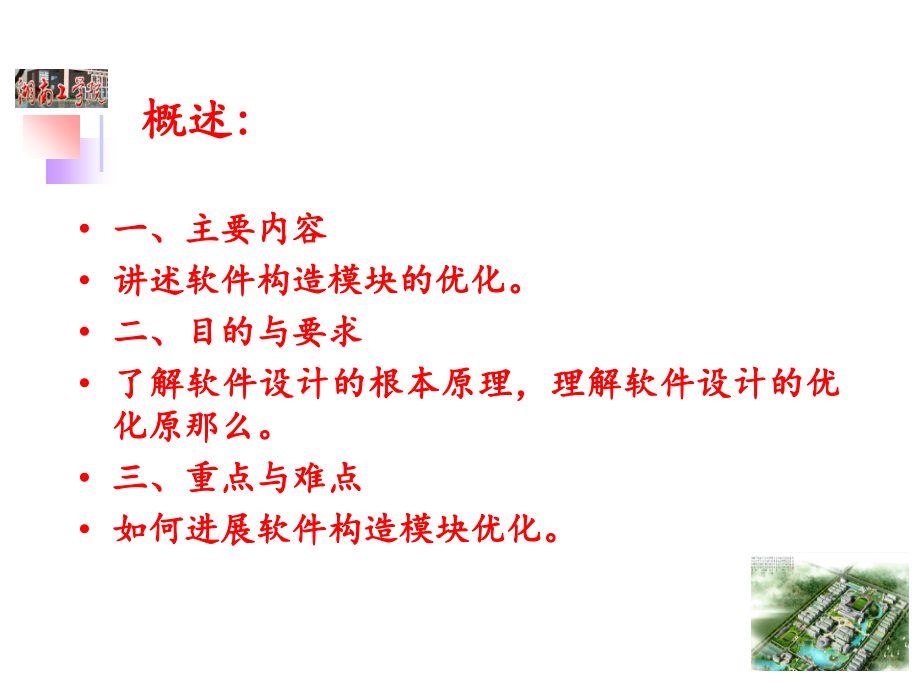

单击此处编辑母版标题样式,单击此处编辑母版文本样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,软件工程构造化设计优化原那么,软件工程构造化设计优化原那么软件工程构造化设计优化原那么一、主要内容,讲述软件构造模块的优化。,二、目的与要求,了解软件设计的根本原理，理解软件设计的优化原那么。,三、重点与难点,如何进展软件构造模块优化。概述：,一、主要内容,讲述软件构造模块的优化。,二、目的与要求,了解软件设计的根本原理，理解软件设计的优化原那么。,三、重点与难点,如何进展软件构造模块优化。,概述：,思考：,提问：,1)软件设计优化的原那么是什么？,2)如何进展软件构造模块优化？,4.3.5 软件模块构造的改进方法,(1)模块功能的完善化。一个完整的功能模块，不仅能够完成指定的功能，而且还应当能够告诉使用者完成任务的状态，以及不能完成的原因。一个完整的模块由以下几局部。,执行规定的功能的局部。,出错处理的局部。,返回一个“完毕标志。,4.3.5 软件模块构造的改进方法,(2)消除重复功能，改善软件构造。,完全相似。,局部相似。,4.3.5 软件模块构造的改进方法,(3)模块的作用范围应在控制范围之内。,模块的控制范围包括它本身及其所有的附属模块。,模块的作用范围是指模块内一个判定的作用范围，但凡受这个判定影响的所有模块都属于这个判定的作用范围。,4.3.5 软件模块构造的改进方法,(3)模块的作用范围应在控制范围之内。,如果一个判定的作用范围包含在这个判定所在模块的控制范围之内，那么这种构造是简单的。,(a),4.3.5 软件模块构造的改进方法,(3)模块的作用范围应在控制范围之内。,图(b)说明作用范围不在控制范围之内。模块G做出一个判定之后，假设需要模块 C工作，那么必须把信号回送给模块D，再由D把信号回送给模块B。图中加黑框表示判定的作用范围。,(b),4.3.5 软件模块构造的改进方法,(3)模块的作用范围应在控制范围之内。,如果在设计过程中，发现作用范围不在控制范围内，可采用如下方法把作用范围移到控制范围之内。,将判定所在模块合并到父模块中，使判定处于较高层次。,将受判定影响的模块下移到控制范围内。,将判定上移到层次中较高的位置。,4.3.5 软件模块构造的改进方法,(4)尽可能减少高扇出构造，随着深度增大扇入。,模块的扇出数是指模块调用子模块的个数。如果一个模块的扇出数过大，就意味着该模块过分复杂，需要协调和控制过多的下属模块。,4.3.5 软件模块构造的改进方法,(4)尽可能减少高扇出构造，随着深度增大扇入。,一个模块的扇入数越大，那么共享该模块的上级模块数目越多。,但如果一个模块的扇入数太大，如超过8，而它又不是公用模块，说明该模块可能具有多个功能。,4.3.5 软件模块构造的改进方法,(5)防止或减少使用病态连接。,应限制使用如下3种病态连接。,4.3.5 软件模块构造的改进方法,(6),模块的大小要适中。,模块的大小，可以用模块中所含语句的数量的多少来衡量。,通常规定其语句行数为,50,100,，保持在一页纸之内，最多不超过,500,行。,4.3.5 软件模块构造的改进方法,实例研究,第1步：对银行储蓄系统的数据流图进展复查并精化，得到如下图的数据流图。,4.3.5 软件模块构造的改进方法,第2步：确定数据流图具有变换特性还是事务特性。,通过对精化后的数据流图进展分析，可以看到整个系统是对存款及取款两种不同的事务进展处理，因此具有事务特性。,4.3.5 软件模块构造的改进方法,第3步：确定输入流和输出流的边界，如下图。,4.3.5 软件模块构造的改进方法,第4步：完成第一级分解。分解后的构造图如下图。,4.3.5 软件模块构造的改进方法,第5步：完成第二级分解。对上图中的“输入数据、“输出数据和“调度模块进展分解，得到未经精化的输入构造、输出构造和事务构造，分别如图(a)、(b)和(c)所示。,(b)未经精化的输出构造,(a)未经精化的输入构造,(c)未经精化的事务构造,4.3.5 软件模块构造的改进方法,第5步：完成第二级分解。将上面的3局部合在一起，得到初始的软件构造，如下图。,4.3.5 软件模块构造的改进方法,第6步：对软件构造进展精化。,(1)由于调度模块下只有两种事务，因此，可以将调度模块合并到上级模块中，如下图。,4.3.5 软件模块构造的改进方法,(2)“检查密码模块的作用范围不在其控制范围之内即“输入密码模块不在“检查密码模块的控制范围之内，需对其进展调整，如下图。,4.3.5 软件模块构造的改进方法,(3)提高模块的独立性，并对“输入事务模块进展细化。,也可以将“检查密码功能合并到其上级模块中。,小结,本次课主要讲述软件设计优化的根本原那么。重点掌握软件构造模块优化的具体应用。,下课了。,休息一会儿。,追,求,谢谢大家！,
