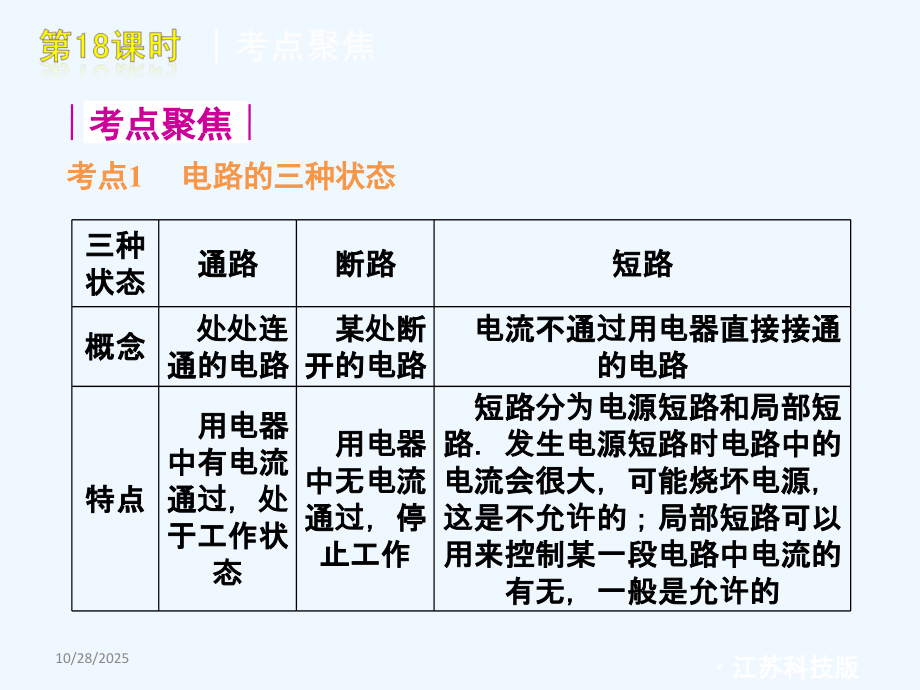

,*,*,*,*,*,*,*,*,*,*,江苏科技版,10/28/2025,江苏科技版,10/28/2025,三种,状态,通路,断路,短路,概念,处处连通的电路,某处断开的电路,电流不通过用电器直接接通的电路,特点,用电器中有电流通过，处于工作状态,用电器中无电流通过，停止工作,短路分为电源短路和局部短路发生电源短路时电路中的电流会很大，可能烧坏电源，这是不允许的；局部短路可以用来控制某一段电路中电流的有无，一般是允许的,考点聚焦,考点,1 电路的三种状态,江苏科技版,10/28/2025,1.电路,用导线将_、_、_等元件连接起来组成的电流路径,考点,2 电路和电路图,电源,用电器,开关,电源,能够提供,_,的装置如：,_,、,_,用电器,利用电能来工作的设备工作时，将电能转化为,_,的能,开关,控制电路的通断,导线,连接电路,电能,电池,发电机,其他形式,说明,电源是将,_能转化为电能的装置用电器是将_能转化为_能的装置,江苏科技版,10/28/2025,其他形式,其他形式,电,江苏科技版,10/28/2025,2.电流的方向,电路中电流的方向是从电源的正极经用电器到电源的负极,3.电路图,用电路元件符号表示电路元件实物连接的图,江苏科技版,10/28/2025,江苏科技版,10/28/2025,考点,3 电路的连接,所在支路,逐个顺次,并列,一,仍能,两,不能,整个电路,整个电路,江苏科技版,10/28/2025,“,导电,”,与,“,带电,”,(1)导电过程是自由电荷定向移动(形成电流)的过程，导电体是导体,(2)带电过程是电子得失(呈现出多余正负电荷，即带静电)的过程，能带电的物体可以是导体，也可以是绝缘体,知识纵横,江苏科技版,10/28/2025,归类示例,类型一 电路及其三种状态,例,1,2011,苏州,在如图,181所示的两个虚线框内分别填入电源或开关的符号，并满足闭合任何一个开关都能使小灯泡 L发光,江苏科技版,10/28/2025,答案,如图所示,解析,闭合任何一个开关都能使小灯泡发光，则两个开关应该是并联的，电源接在干路中,江苏科技版,10/28/2025,点评,若将电源与开关并联，则与电源并联的开关闭合时，会造成电源短路短路是指电流不经过用电器的电路，又可分为电源短路和局部短路所谓电源短路，是指用导线直接将电源两极相接，此时电路中的所有用电器都没有电流通过，但整个电路中的电流却很大，很容易烧毁电源，是绝对不允许的；所谓局部短路，是指电路中有多个用电器，其中一个或几个用电器被短路，此时电路中未被短路的用电器仍能工作,江苏科技版,10/28/2025,类型二 电路与电路图,例,2,2010,宿迁,如图,182所示是测量小灯泡(2.5 V0.3 A)电功率的电路，请你把实物电路连接完整,江苏科技版,10/28/2025,答案,如图,183所示,解析,本题连接实物图采用的方法叫,“,先串后并法,”,：即先从电源的正极出发，将电源、开关、滑动变阻器、电流表、小灯泡依次串接，然后将电压表并联在小灯泡两端即可,点评,“,先串后并法,”,在连接实物图的习题中有很广泛的应用，要注意体会,江苏科技版,10/28/2025,变式题,根据如图,184所示的实物电路，在虚线框内画出对应的电路图,答案,如图所示,江苏科技版,10/28/2025,解析,采用,“,先干后支法,”,，找出电路元件最多的支路，即电源正极,灯泡,L,电流表,A,开关,S,电源负极，再补上电压表,V.,江苏科技版,10/28/2025,类型三 电路的串联和并联,例,3,2010,泰州,如图,185所示是一个简易,“,选答器,”,，一个问题有两个可选择的答案,(a)和(b)，与它们对应的灯分别由两个按钮(开关)控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么如图186所示各电路图中符合要求的是(),C,江苏科技版,10/28/2025,解析,A图中当两个开关断开时，两灯同时发光，当两个开关同时闭合时，电源被短路，将烧毁电源；B图中只有当两个开关闭合时，两灯才同时发光；D图中当两个开关同时闭合时，是局部短路，且支路的那只灯不能单独工作,江苏科技版,10/28/2025,点评,按下一个按钮，对应的灯就亮，说明灯和相应的开关串联，而两个灯可单独工作，说明整个电路是并联的,江苏科技版,10/28/2025,判别串、并联电路的方法,电路通断法：去掉一个用电器，若影响了其他用电器的工作，就是串联电路，否则就是并联电路,方法集锦,
